Hộp ngăn kéo Gridfinity Multiconnect (Multiboard) – redesign Fusion 360

Lưu ý: Trong hình, phần chân đang nằm ở phía trên thay vì phía dưới. Mình đã sửa lại trong model sau khi nhận ra đó là chân chứ không phải chỉ là chốt để nối!

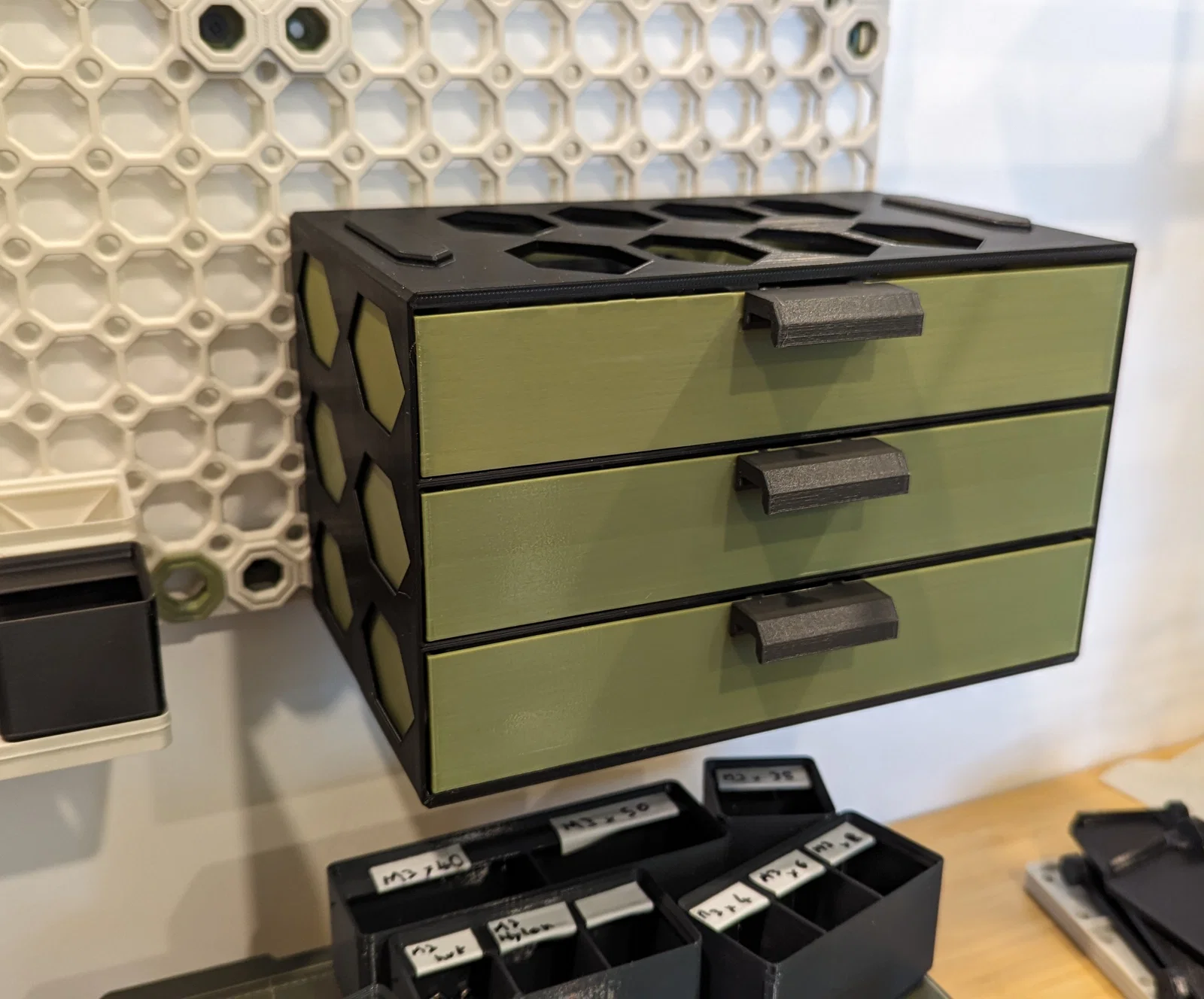

Bản redesign bằng Fusion 360 dựa trên thiết kế drawer system của Chipp Walters (chỉ phần Case).

File nguồn có các thao tác được nhóm gọn gàng nên rất dễ tắt (suppress) hoặc chỉnh sửa từng tính năng, bao gồm:

• Drawer retaining tabs (cái này hay, nhưng sẽ giới hạn chiều cao hàng bin ở giữa chỉ còn 4U, trong khi các chỗ khác có thể dùng bin 5U)
• Hexagonal hollowing holes (giảm nhựa & in nhanh hơn)

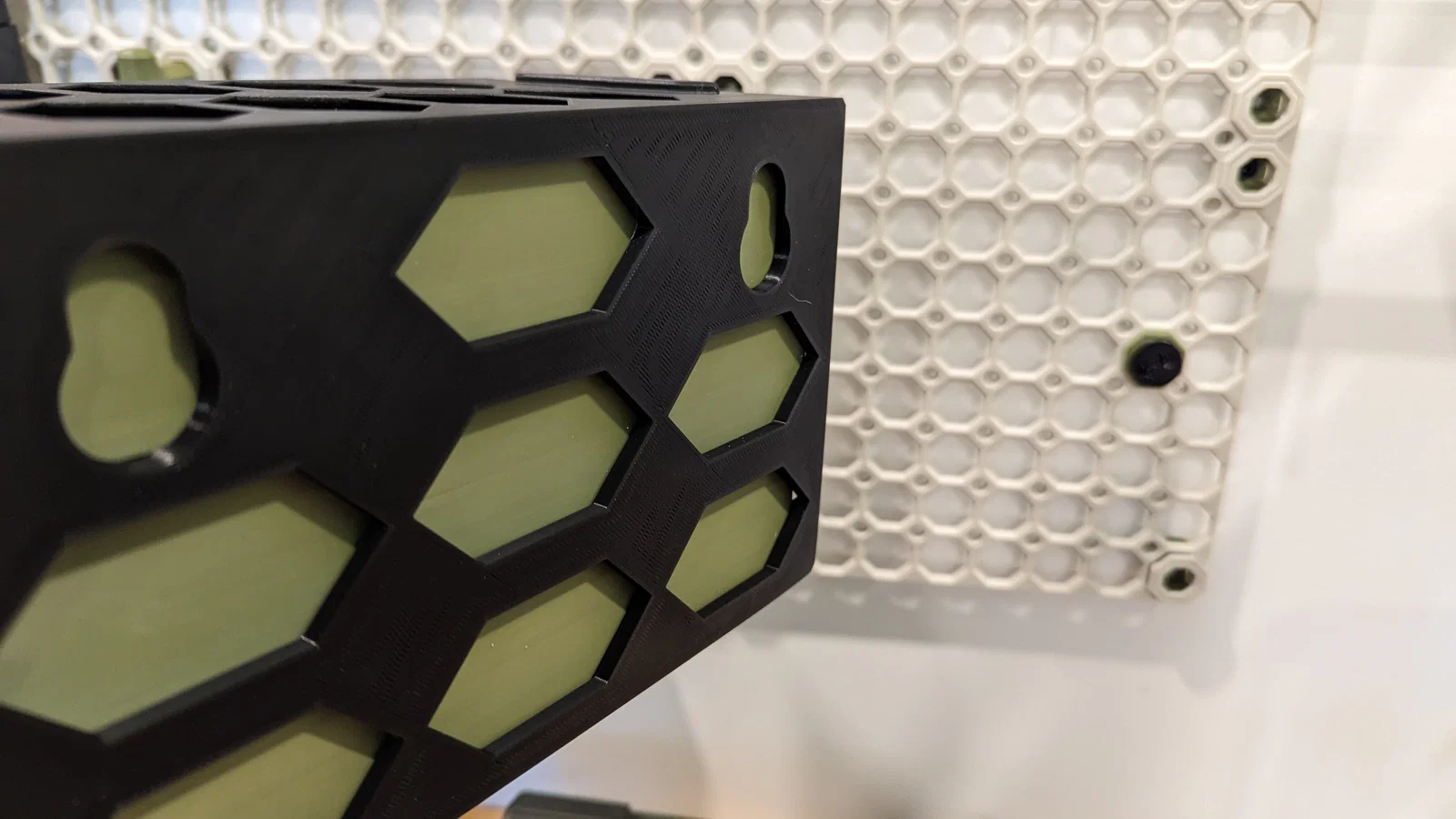

• Multiconnect holes (khoảng cách theo chuẩn Multiboard, nhưng có thể chỉnh lại dễ dàng)

Mình có kèm STL của tất cả các biến thể mà mình nghĩ ra có bao gồm multi-connect holes (vì các bản còn lại chắc đã có sẵn ở nơi khác).

CẢNH BÁO: Mình chưa test thực tế với thiết kế gốc. Dù đã cố bám đúng kích thước, hiện tại vẫn chưa thể đảm bảo là mọi thứ sẽ khớp. Mình đang tiến hành test phần này.
