Ngăn Kéo Dưới Bàn

Tham khảo thêm mẫu này trên MakerWorld cho các profile in dành cho máy BambuLabs!

Cập nhật ngày 6 tháng 5 năm 2023:

Cảm ơn tất cả mọi người đã tải về và làm mẫu này, phản hồi rất tuyệt vời! Cuối cùng tôi cũng có thời gian để làm một phiên bản mới. Tôi đã thêm một vài thứ vào mẫu này:

• Một chốt chặn để ngăn ngăn kéo bị kéo ra hoàn toàn. Được thiết kế theo cách bạn không cần bất kỳ giá đỡ hoặc bản in bổ sung nào.
• Làm cho toàn bộ ngăn kéo dày hơn khoảng 2 lớp (0.8mm) (ngoại trừ phần đáy). Nó chắc chắn hơn rất nhiều. Điều này cũng cần thiết để cơ chế chặn hoạt động. Nếu không, toàn bộ ngăn kéo sẽ bị cong quá nhiều khi kéo ra hết.
• Đã thêm một phiên bản thay thế không có tay cầm, mà chỉ có một lỗ để bạn tự lắp tay cầm của riêng mình (có thể là tay cầm in 3D). Lỗ có đường kính 4.2mm để lắp tay cầm bằng vít M4.

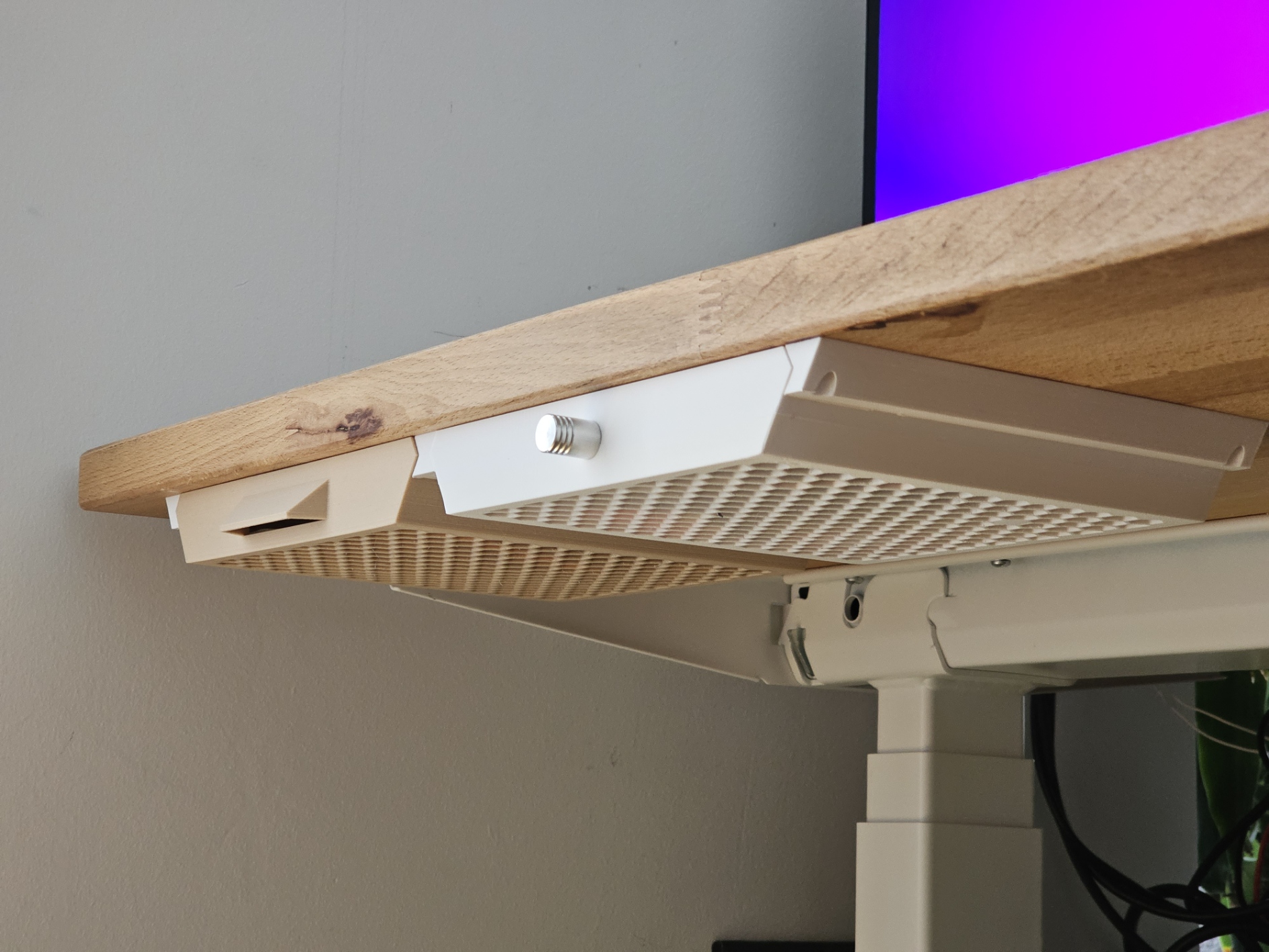

• Đã thêm một bộ phận nối ở giữa để ghép nhiều ngăn kéo lại với nhau.
• Đã thêm các phiên bản không có lưới ở đáy.

Tôi cũng đang làm việc trên một số bộ phận chèn (inserts) mà tôi sẽ tải lên trong vài ngày tới.

Ngăn Kéo Dưới Bàn

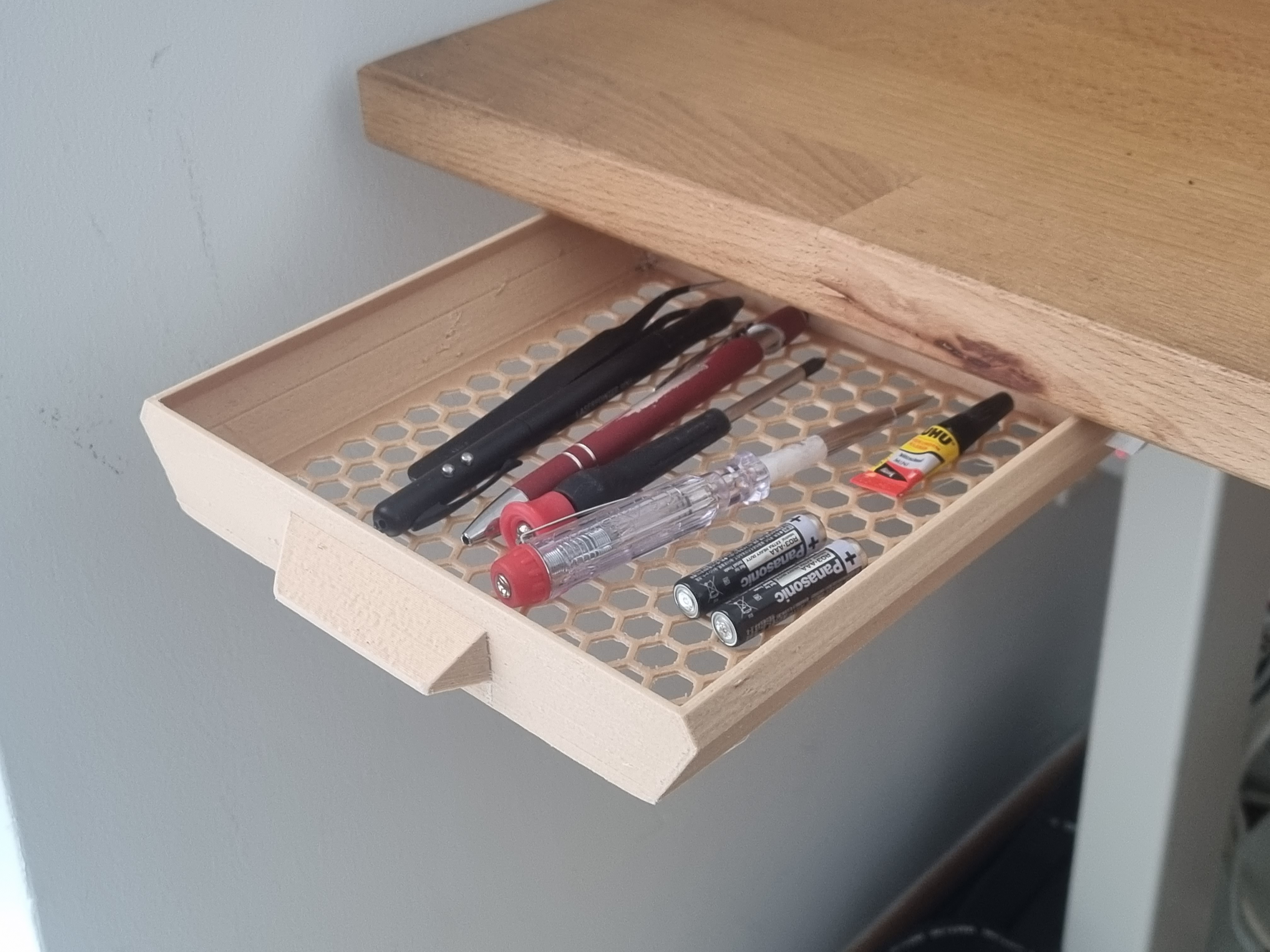

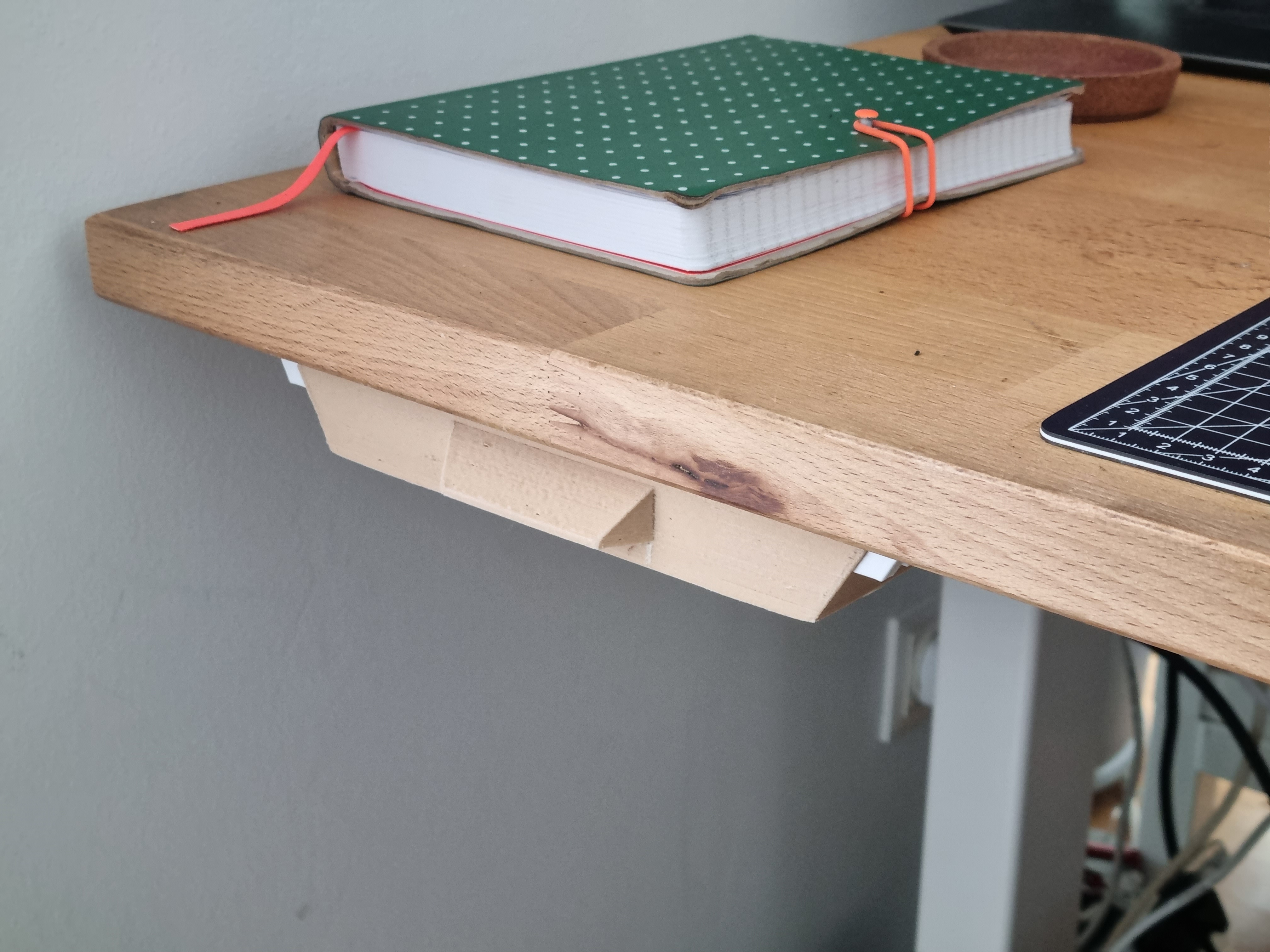

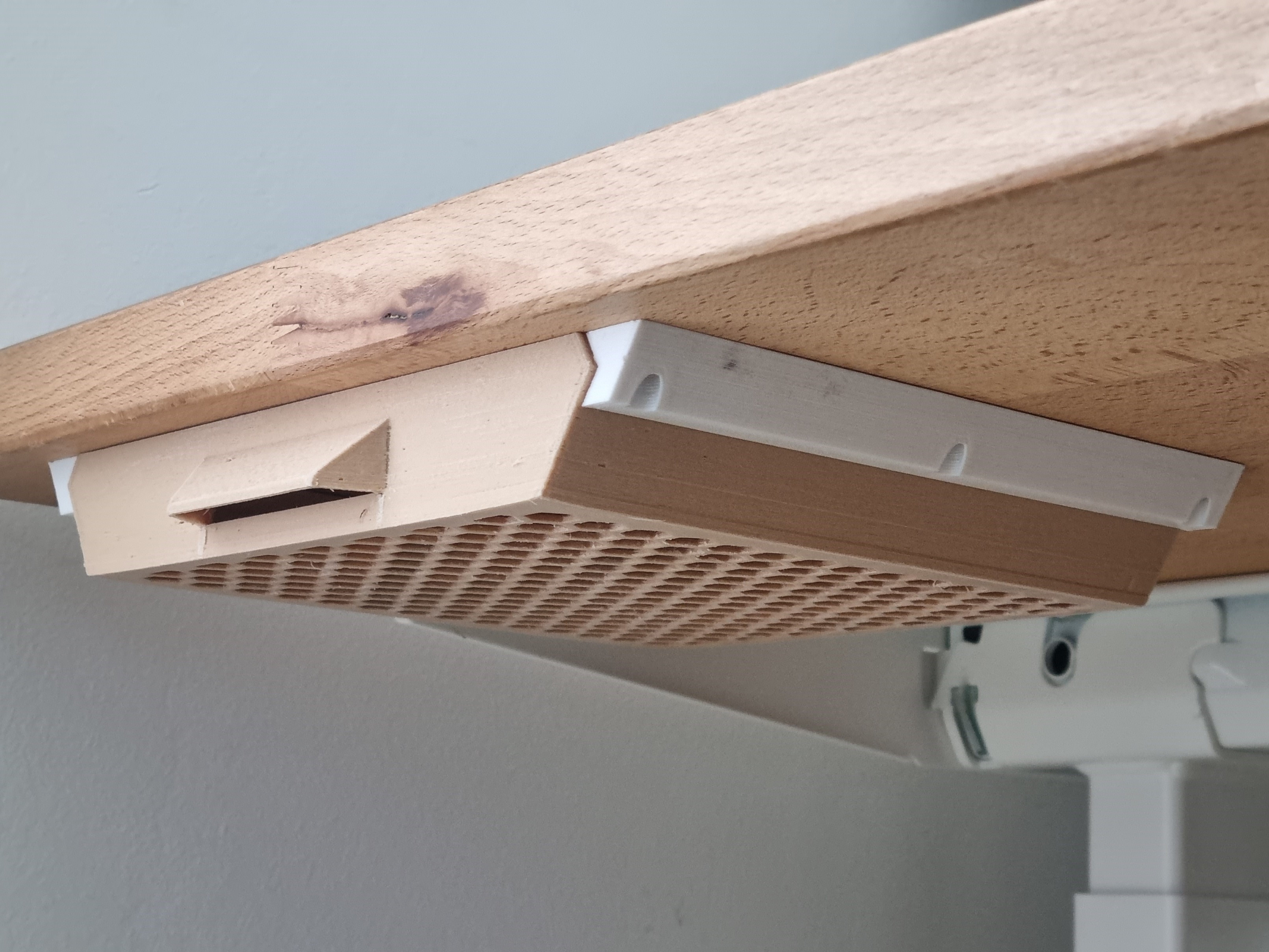

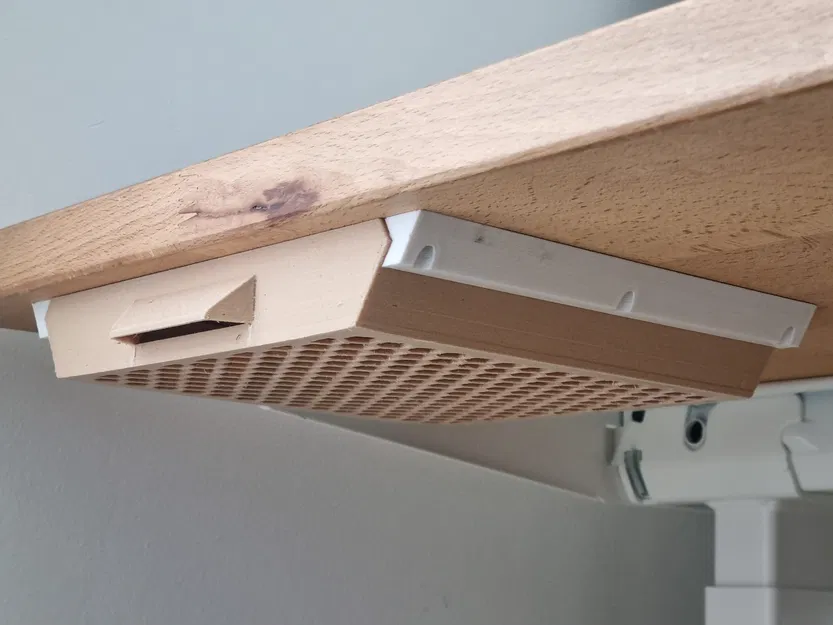

Mẫu này được thiết kế để lắp dưới bàn làm việc của bạn, cung cấp khả năng truy cập dễ dàng vào bút, giấy, sổ tay và các vật dụng cần thiết khác. Có cơ chế trượt mượt mà để đảm bảo các vật dụng của bạn được giữ an toàn và trong tầm tay. Ngoài ra, nó dễ dàng lắp đặt với ba lỗ gắn ở mỗi bên. (Tôi đã lắp đặt nó với hai lỗ ở mỗi bên và hoạt động tốt).

Kích thước mặt đáy khoảng 166mm (chiều rộng) x 176mm (chiều sâu) x 30mm (chiều cao).

Các thanh trượt chỉ là phiên bản phản chiếu của nhau.

Chỉ cần giá đỡ cho tay cầm ngăn kéo.

Phù hợp với bàn in 200mm x 200mm.

Lắp Đặt

Đây là cách hoạt động tốt nhất với tôi, có thể có những cách tốt hơn để lắp đặt ngăn kéo. Vui lòng bình luận nếu bạn tìm thấy cách dễ dàng hơn :)

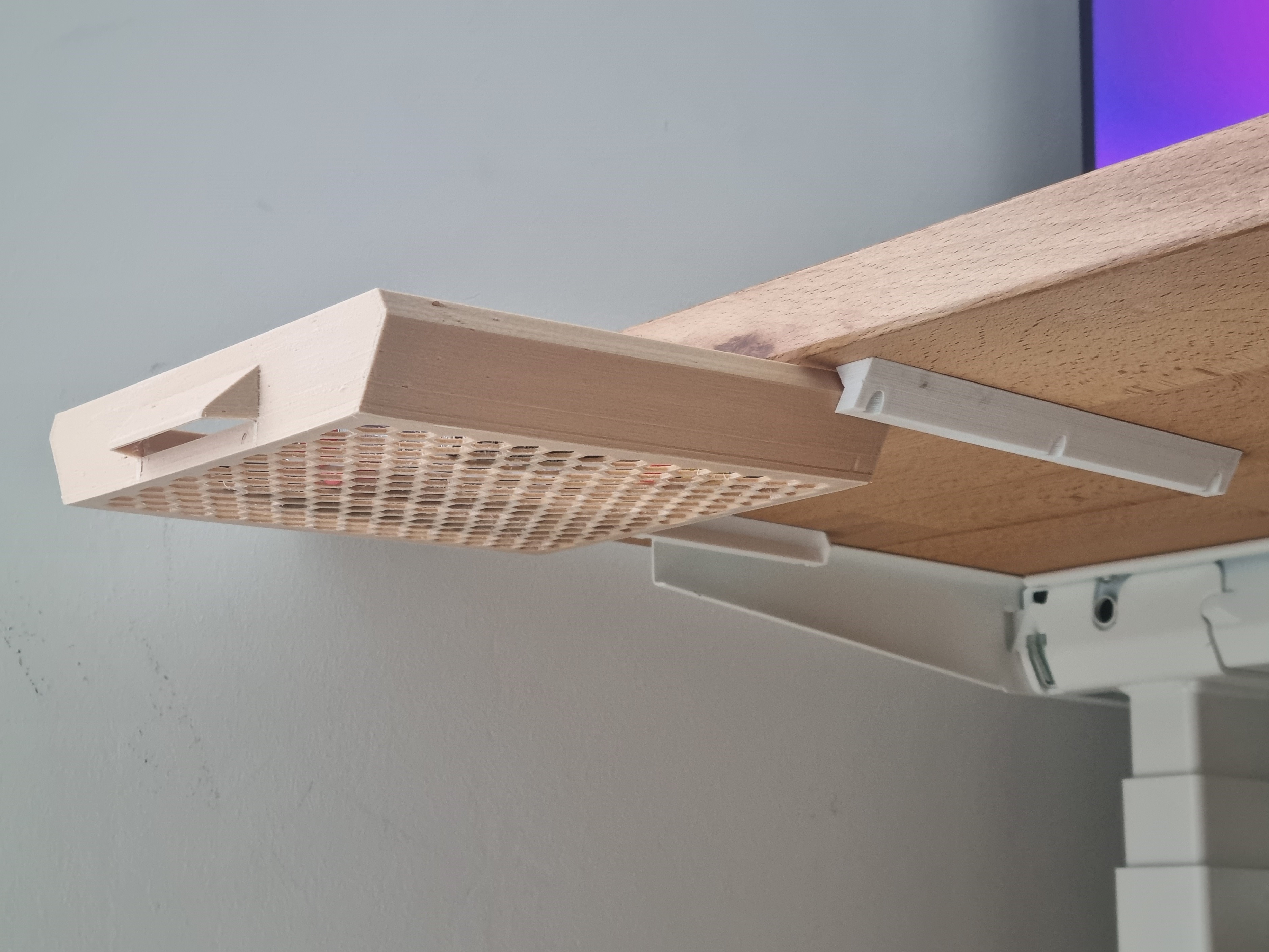

• Lắp thanh trượt mà bạn định sử dụng làm thanh ngoài cùng trước tiên. Lắp một vít, căn chỉnh thanh trượt vuông góc với bàn và lắp vít thứ hai cho thanh trượt đầu tiên.
• Lấy ngăn kéo và giữ nó vào thanh trượt. Lấy thanh trượt tiếp theo và ép nó vào ngăn kéo đúng vị trí. Lắp vít phía sau trước, sau đó là vít thứ hai.
• Lặp lại cho mỗi thanh trượt ở giữa mà bạn định sử dụng. Thanh trượt ở giữa có cùng kích thước với thanh trượt thông thường, vì vậy bạn có thể tái sử dụng các lỗ nếu muốn làm cho nó lớn hơn sau này.

Sử dụng hai vít 3mm cho mỗi thanh trượt để gắn ngăn kéo vào bàn của bạn. Hãy cẩn thận không vặn vít quá chặt vì nó có thể làm hỏng các lỗ gắn tùy thuộc vào vật liệu/cài đặt in của bạn!
