Quạt Động Cơ Phản Lực Cánh Quạt Cao

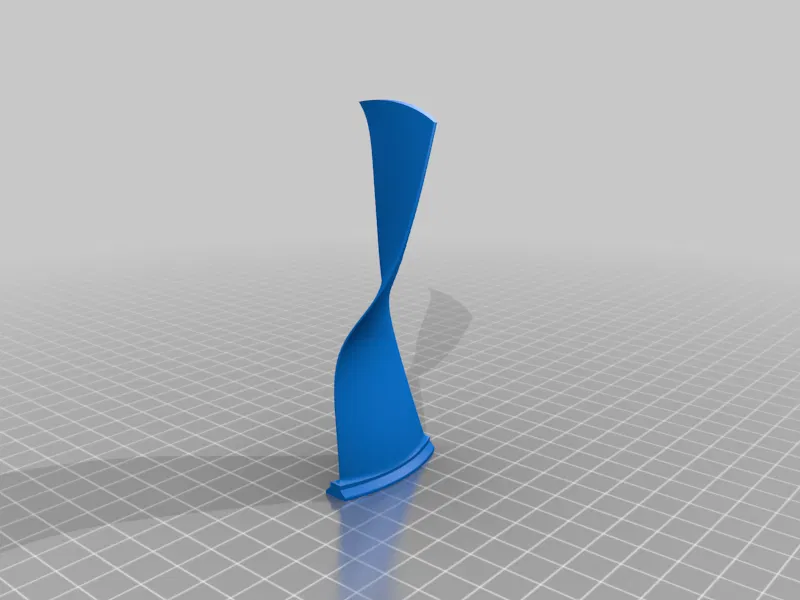

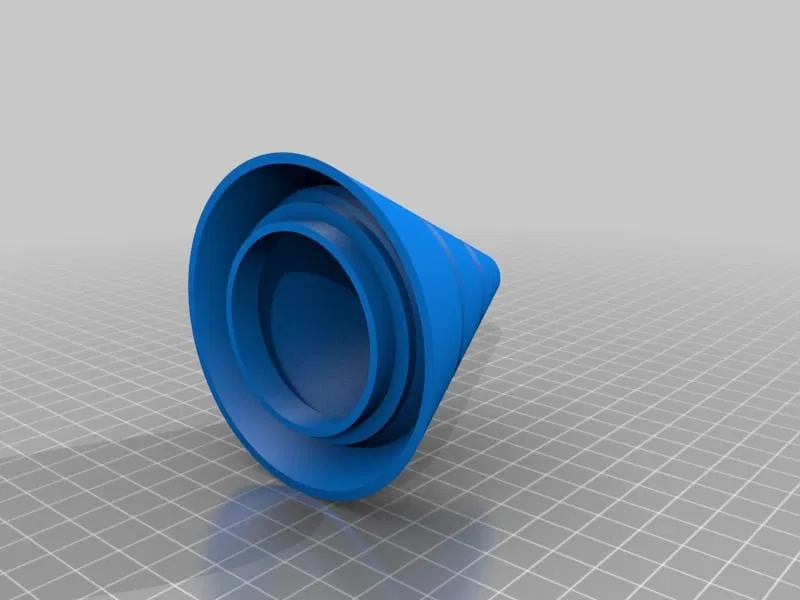

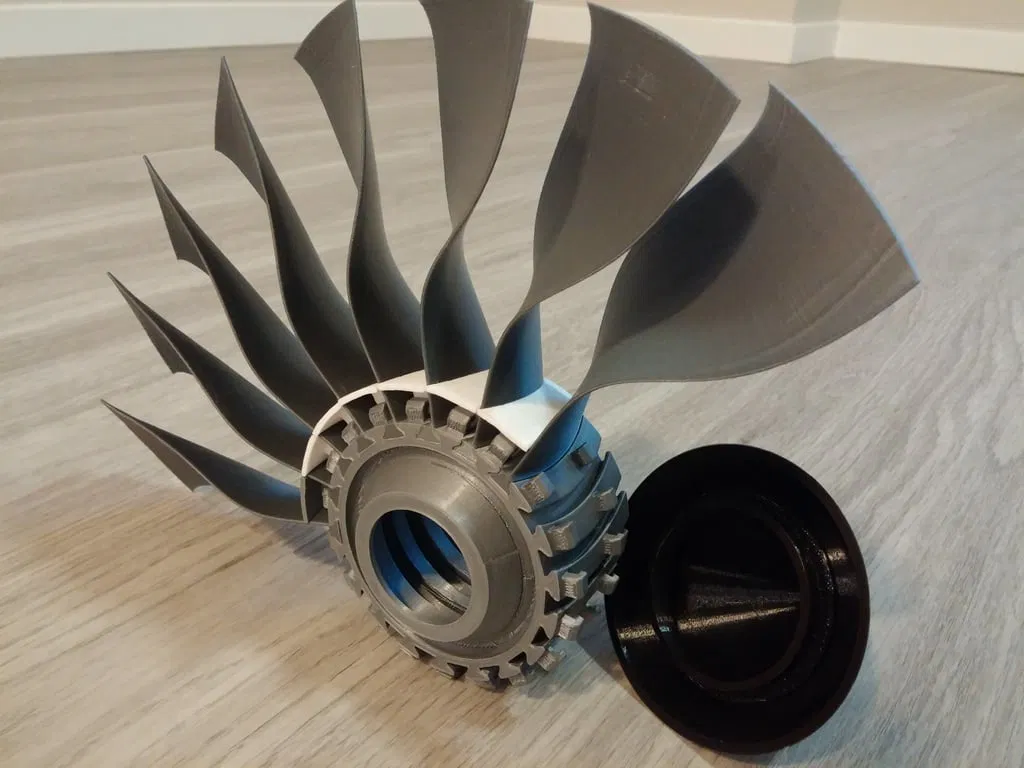

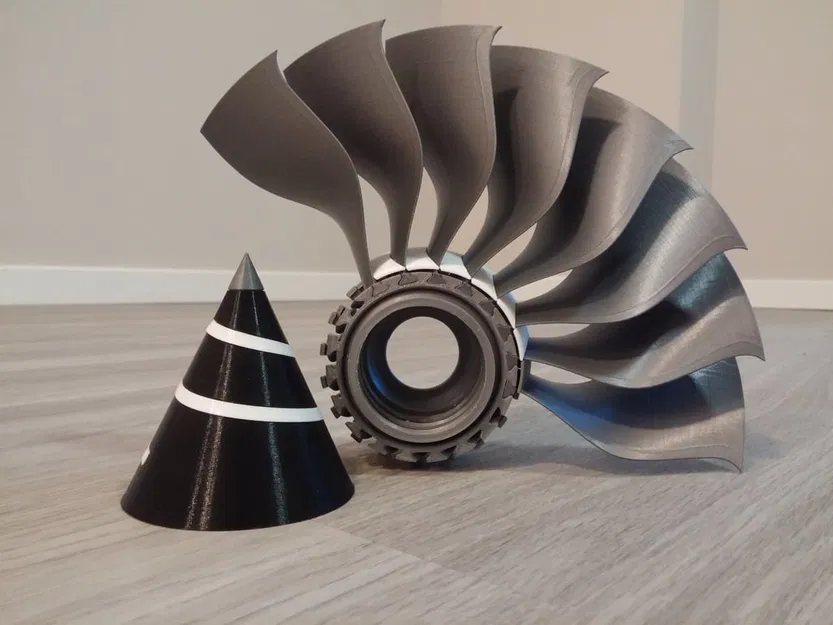

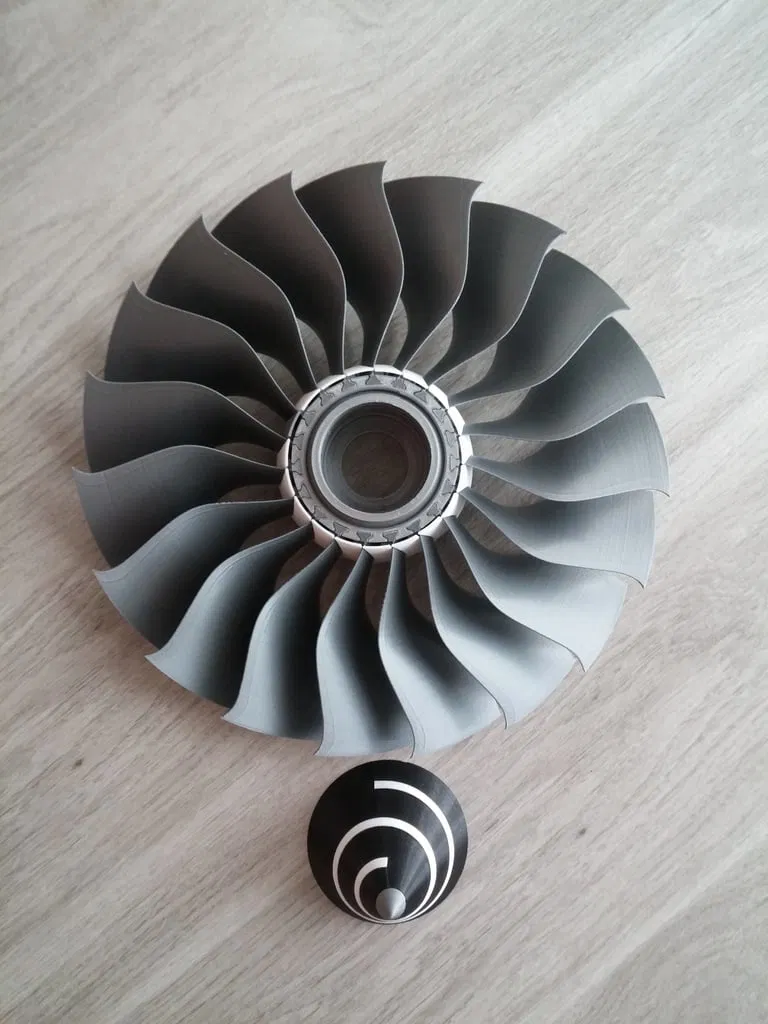

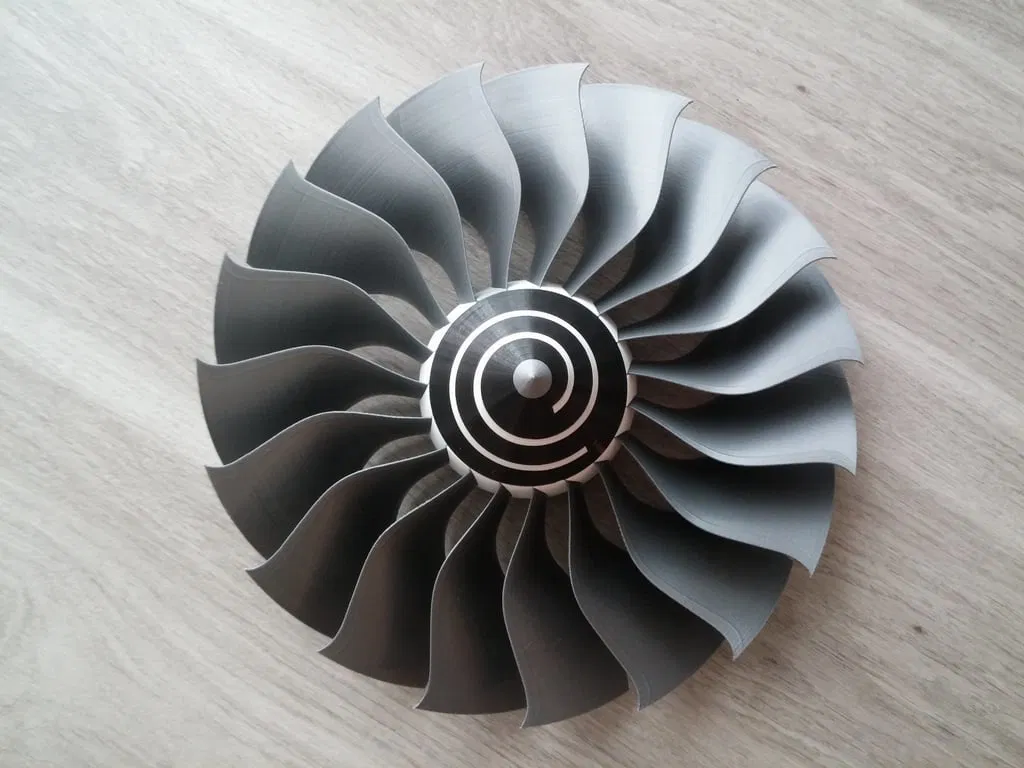

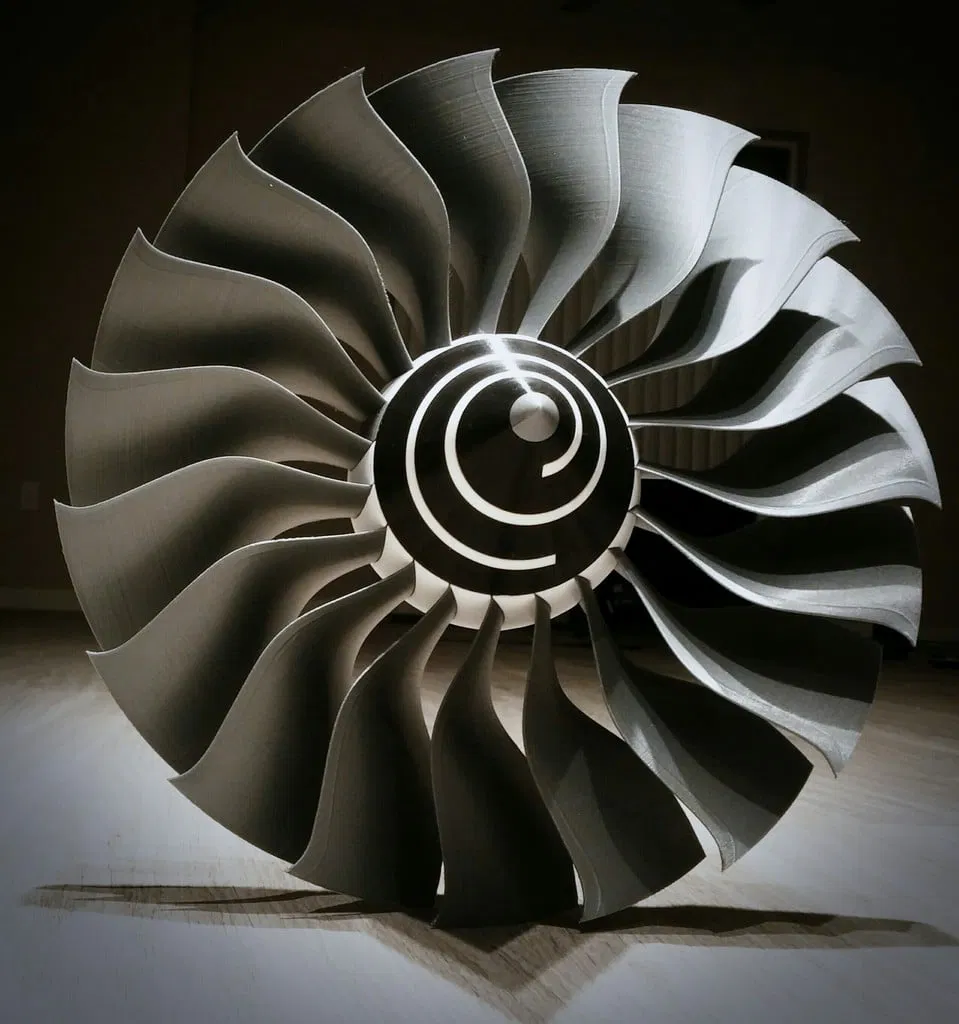

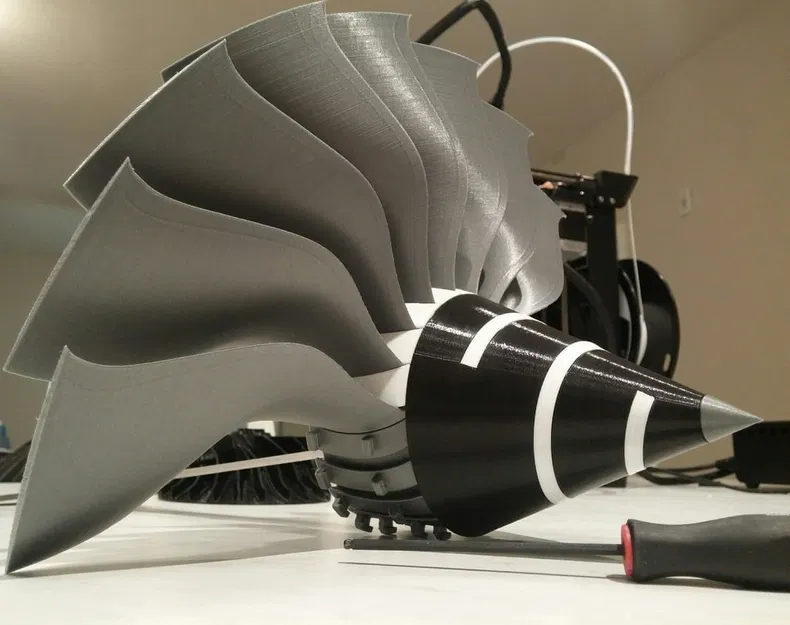

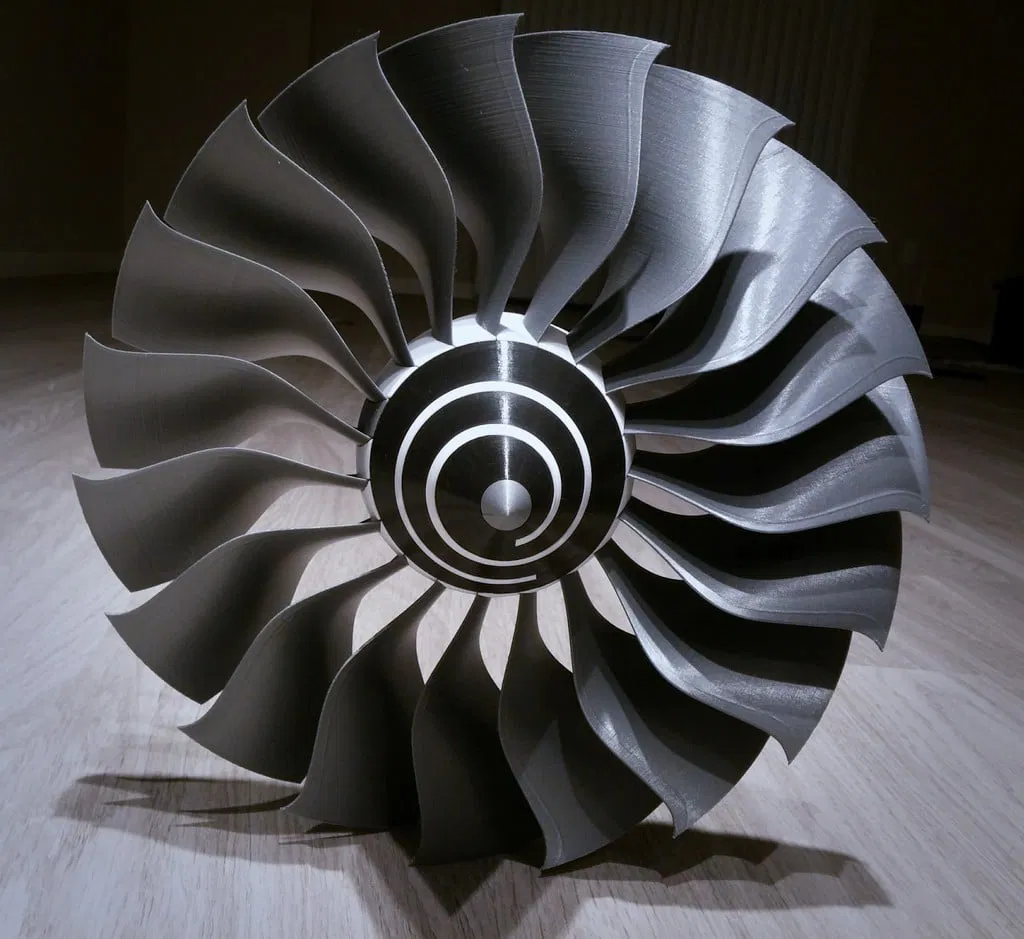

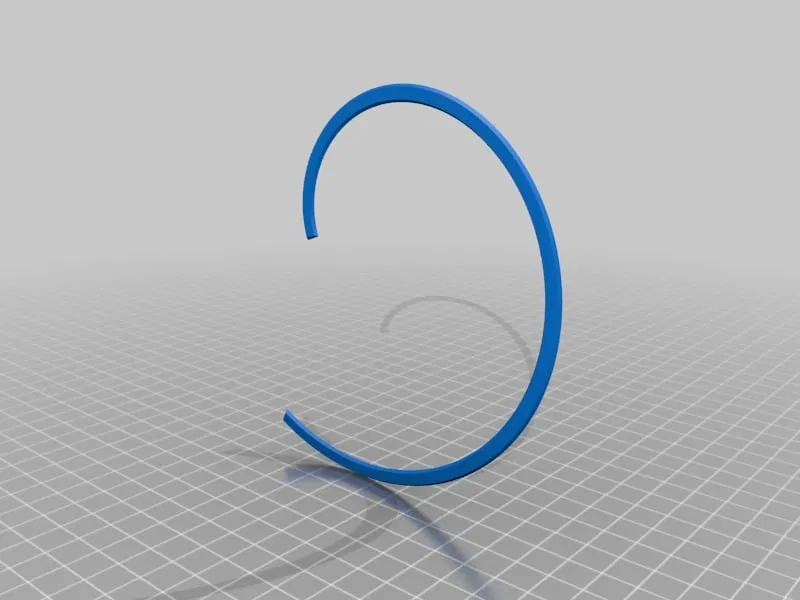

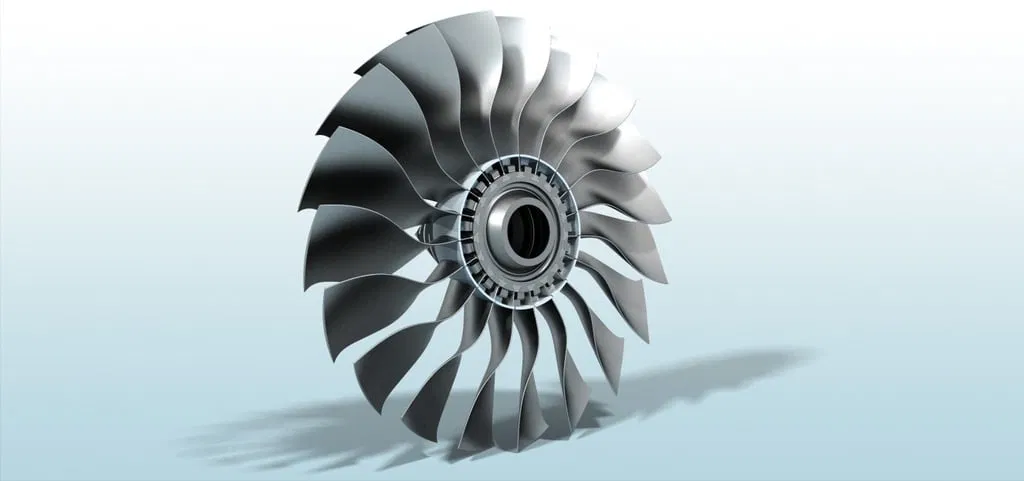

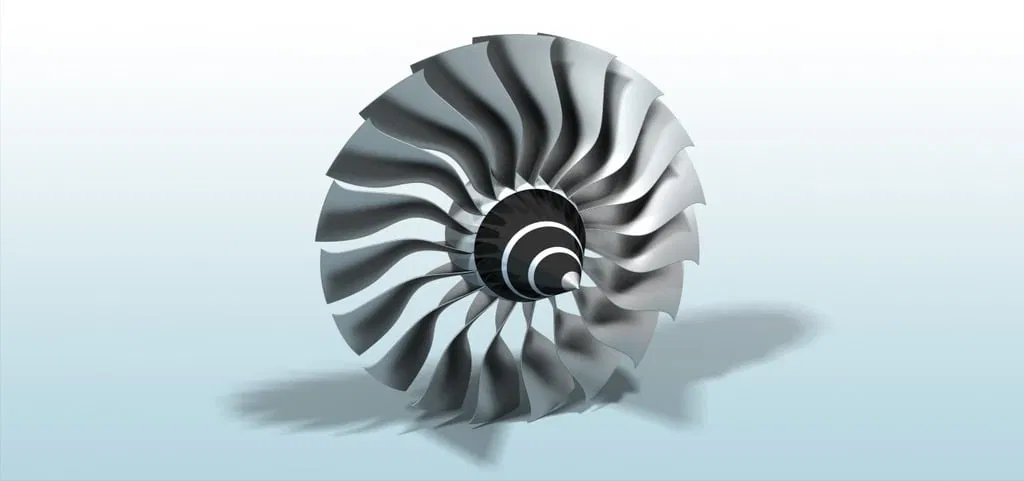

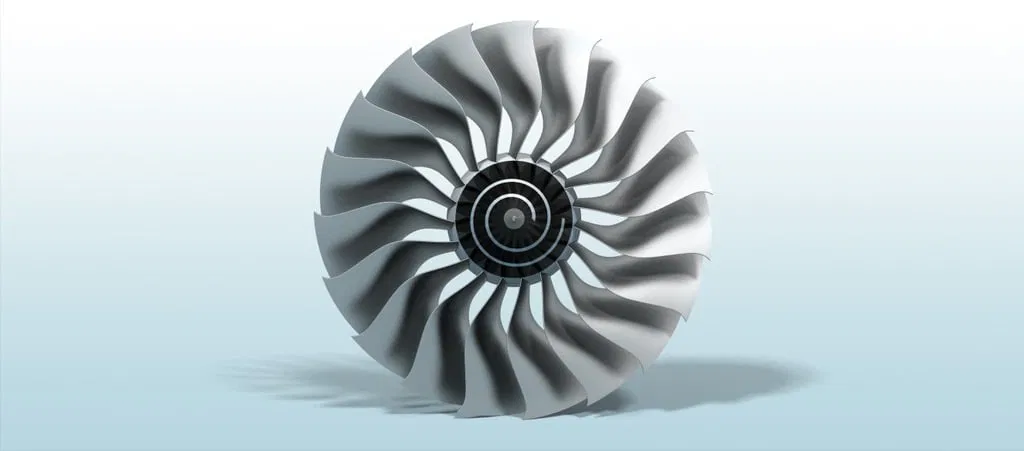

Một quạt bypass cao lấy cảm hứng từ dòng quạt hướng trục Trent của Rolls-Royce. Các cánh quạt được in riêng với đĩa và được thiết kế để trượt vào, giống như một chiếc quạt thật. Các cánh quạt có thể tự đứng vững, và toàn bộ chiếc quạt cũng có thể cân bằng trên các đầu cánh như trong hình đầu tiên. Đây là một tính năng thưởng hoàn toàn không chủ ý và sẽ rất khó để thiết kế. Sọc xoắn ốc màu trắng được in phẳng và dán lên nón quay màu đen. Nếu sọc quá cứng, tôi khuyên bạn nên in với ít lớp hơn (để nó mỏng hơn), hoặc làm mềm nó bằng súng nhiệt hoặc nước nóng, hoặc in bằng sợi nhựa dẻo.

Các khoảng hở và khe hở giữa các bộ phận được tối ưu hóa nhất có thể, để các bộ phận không quá chật hoặc quá lỏng. Tất nhiên, kết quả sẽ khác nhau tùy thuộc vào máy in và cài đặt in của bạn. Tôi đã tải lên 2 phiên bản cánh quạt bổ sung với khoảng hở nhiều hơn.

Hãy cẩn thận về vị trí mà slicer đặt điểm bắt đầu đường nối, đặc biệt đối với các cánh quạt - tôi khuyên bạn nên đặt điểm nối ở mép sau của cánh quạt. Chúc bạn vui vẻ!

Đối với các tệp nguồn, tôi cũng đã tải lên GrabCad: https://grabcad.com/library/3d-printable-high-bypass-fan-1

Cài đặt In

Thương hiệu máy in:
MakerGear

Máy in:
MakerGear M2

Rafts:
Không quan trọng

Supports:
Có

Độ phân giải:
.15mm

Infill:
15%

Ghi chú:

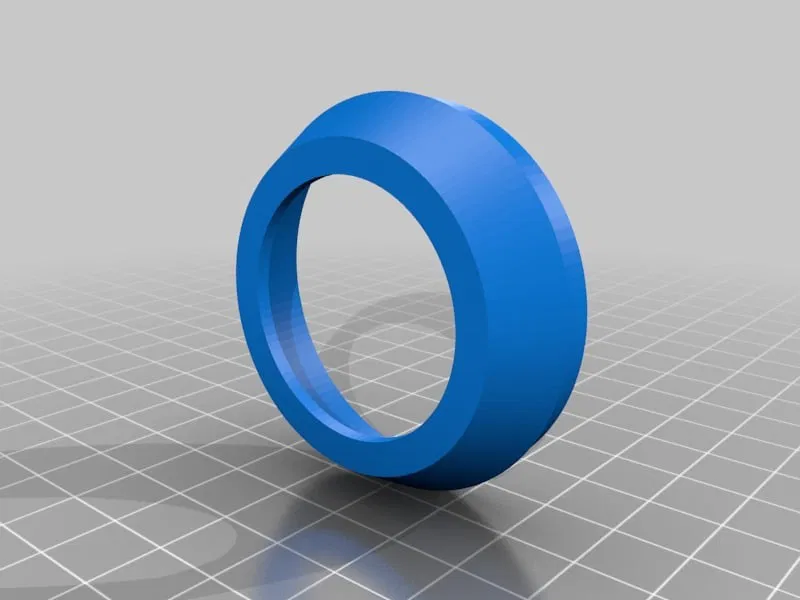

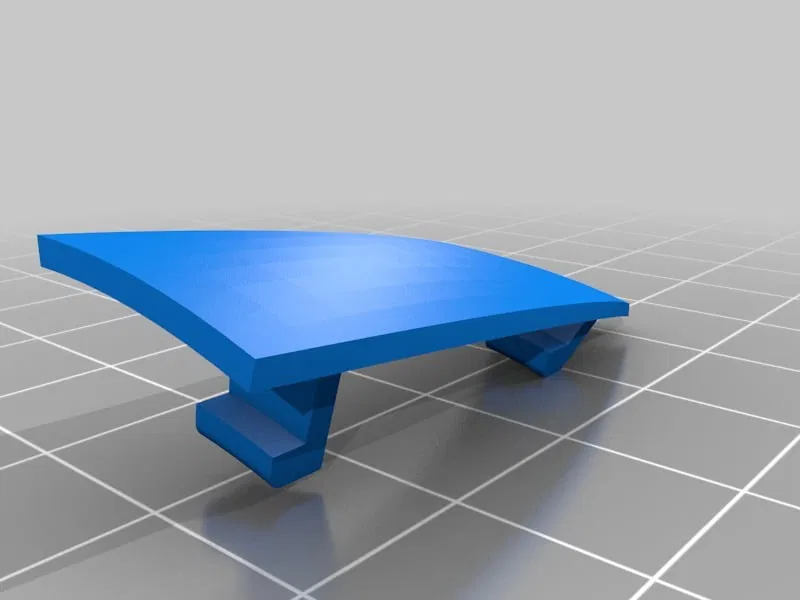

In bằng Hatchbox PLA. Tôi không cần raft cho bất kỳ bộ phận nào, nhưng tôi đã sử dụng brims cho cánh quạt và bộ phận lấp đầy vòng.

Cách tôi thiết kế

Được thiết kế dựa trên hình ảnh. Bản vẽ và bản vẽ từ các nhà sản xuất động cơ không bao giờ được công khai vì những lý do hiển nhiên.
