Mô hình nhân vật DUMMY 13 có khớp nối (Bản Beta)

CẬP NHẬT LỚN NGÀY 13/09/2024: Dummy 13 v1.0 đã có mặt!

Xem phiên bản Dummy 13 mới và cải tiến tại đây.

Trang này sẽ giữ lại các tệp beta trước đó để đảm bảo rằng không có bản chỉnh sửa nào của bạn bị hỏng.

Dummy 13 sử dụng giấy phép CC BY 4.0!

Điều này có nghĩa là bạn có thể chia sẻ các tệp này theo bất kỳ cách nào bạn muốn, bao gồm cả việc bán bản in, miễn là bạn ghi công đầy đủ. Bạn có thể ghi công đầy đủ bằng cách đưa thông báo này vào trang sản phẩm của mình:

DUMMY 13 Printable Jointed Figure © 2023 bởi Lucky 13 Toys được cấp phép theo CC BY 4.0

Vui lòng giúp tôi xây dựng danh tiếng của mình với tư cách là người sáng tạo bằng cách gọi thiết kế này bằng tên gốc của nó. Đừng coi tác phẩm của tôi là sản phẩm của bạn. Đã có quá nhiều người làm điều đó rồi!

Nếu bạn yêu thích Dummy 13, tôi hy vọng bạn sẽ cân nhắc thực hiện một khoản quyên góp một lần:

PayPal | Stripe | Buy Me a Coffee

Sự hỗ trợ của bạn có ý nghĩa rất lớn đối với tôi.

Vui lòng đọc trước khi in:

Đây là một bản đang trong quá trình phát triển. Nó đã bị bỏ xó trong khi tôi làm các dự án khác, vì vậy tôi quyết định phát hành nó bây giờ ở trạng thái “beta”.

Tôi không có mốc thời gian khi nào phiên bản cuối cùng sẽ hoàn thành, nhưng các tệp hiện tại khá hoàn chỉnh - chỉ còn thiếu một chút chỉnh sửa tỉ mỉ. Xin hãy hiểu rằng còn chỗ để cải thiện ở đây. Tôi hoan nghênh phản hồi của bạn để giúp làm cho thiết kế này trở nên tốt nhất có thể.

Những gì đã hoàn thành ngay bây giờ: Thiết kế tất cả các bộ phận, ngoại trừ các điều chỉnh nhỏ dựa trên phản hồi. Hướng dẫn cơ bản.

Những gì chưa hoàn thành: Các bộ phận trên thanh ray để tăng độ bám dính tốt hơn mà không cần viền. Hướng dẫn chi tiết hơn. Các tệp Fusion 360 và STEP dành cho thành viên câu lạc bộ (vui lòng lưu ý rằng chúng sẽ không có sẵn cho đến khi thiết kế hoàn chỉnh). Bất kỳ cập nhật nào dựa trên phản hồi.

Tôi có thể bán nó không? Có, Dummy 13 được phân phối theo giấy phép CC BY 4.0 cho phép sử dụng thương mại, miễn là bạn ghi công đầy đủ.

Nếu bạn muốn nói lời cảm ơn và giúp hỗ trợ phát triển trong tương lai, bạn có thể quyên góp một lần ở đây, ở đây, hoặc ở đây :)

Giới thiệu Dummy 13!

(…tên tạm thời.)

Đây là một biến thể khác của Lucky 13, và tôi thực sự bắt đầu thiết kế nó trước Mini 13 hoặc Easy 13. Như bạn có thể thấy, mục tiêu của tôi ở đây là mang lại tỷ lệ giống người hơn cho nhân vật, đồng thời cải thiện cách mọi thứ khớp với nhau.

Hỳ vọng rằng đây sẽ là một bản in dễ dàng hơn Lucky 13 ban đầu, mặc dù vẫn cao hơn một bước so với Mini và Easy.

In

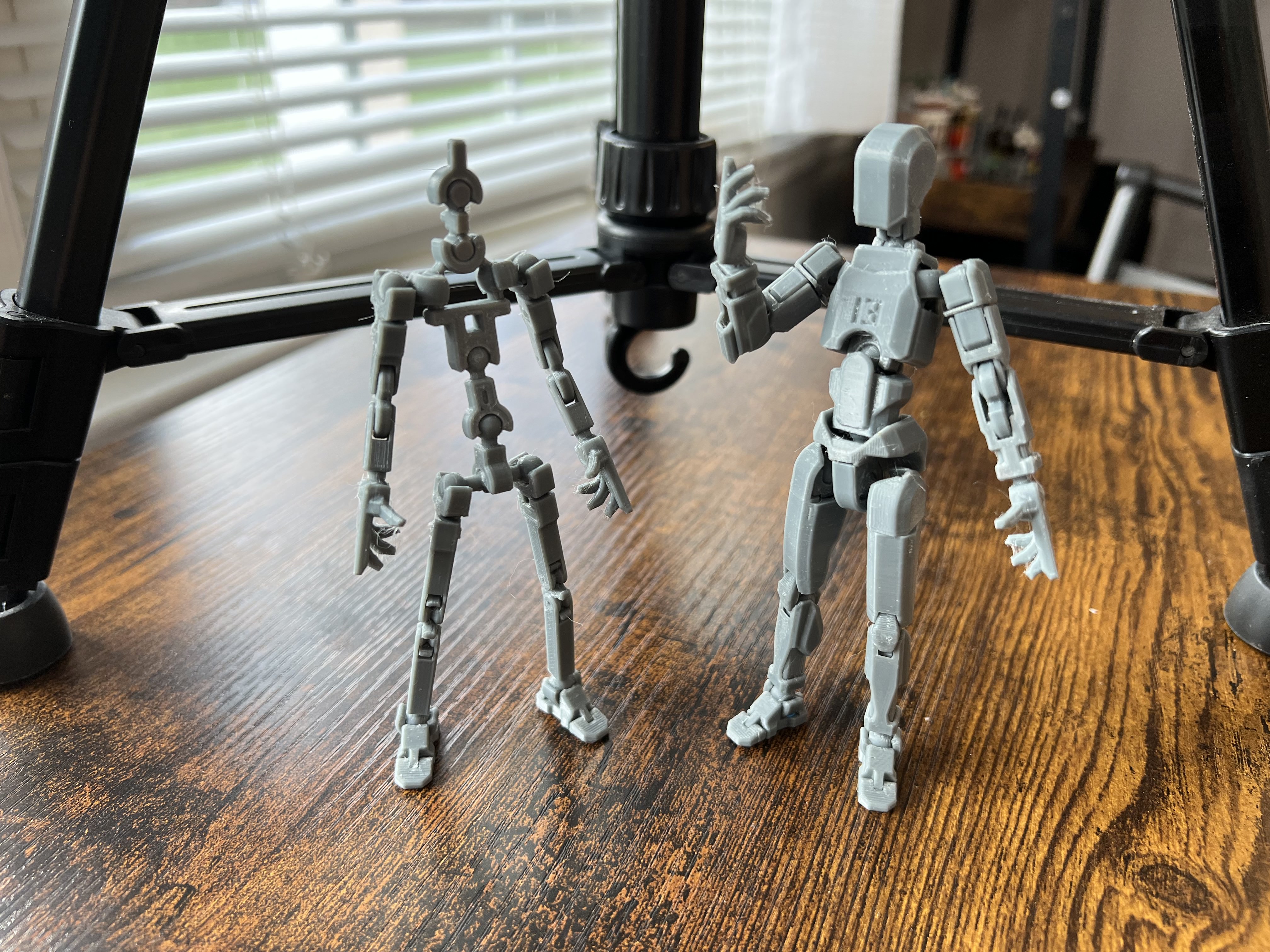

Giống như bản gốc, Dummy 13 bao gồm một "khung" bên trong với một lớp "áo giáp" bên ngoài. Bạn có thể sử dụng vật liệu tùy chọn cho áo giáp, nhưng bạn nên in khung bằng vật liệu chắc chắn và bền như ABS, ASA hoặc PETG. Tôi chủ yếu sử dụng ASA.

Không khuyến khích sử dụng PLA cho khung. Nếu bạn in khung bằng PLA và phàn nàn rằng nó bị vỡ hoặc bị mềm, tôi sẽ nói: "Ừ đúng rồi, tôi đã bảo bạn đừng làm vậy rồi."

Tất cả các bộ phận đều in được mà không cần hỗ trợ và bạn không cần phải định hướng lại bất kỳ bộ phận nào. Độ bám dính mặt bàn là phần khó nhất của bản in này. Để tăng độ bám dính tốt hơn, hãy thử giảm tốc độ lớp đầu tiên, in các lớp ngoài trước và thêm viền nếu cần. Sử dụng các lớp 0.15mm (lớp đầu tiên 0.2mm).

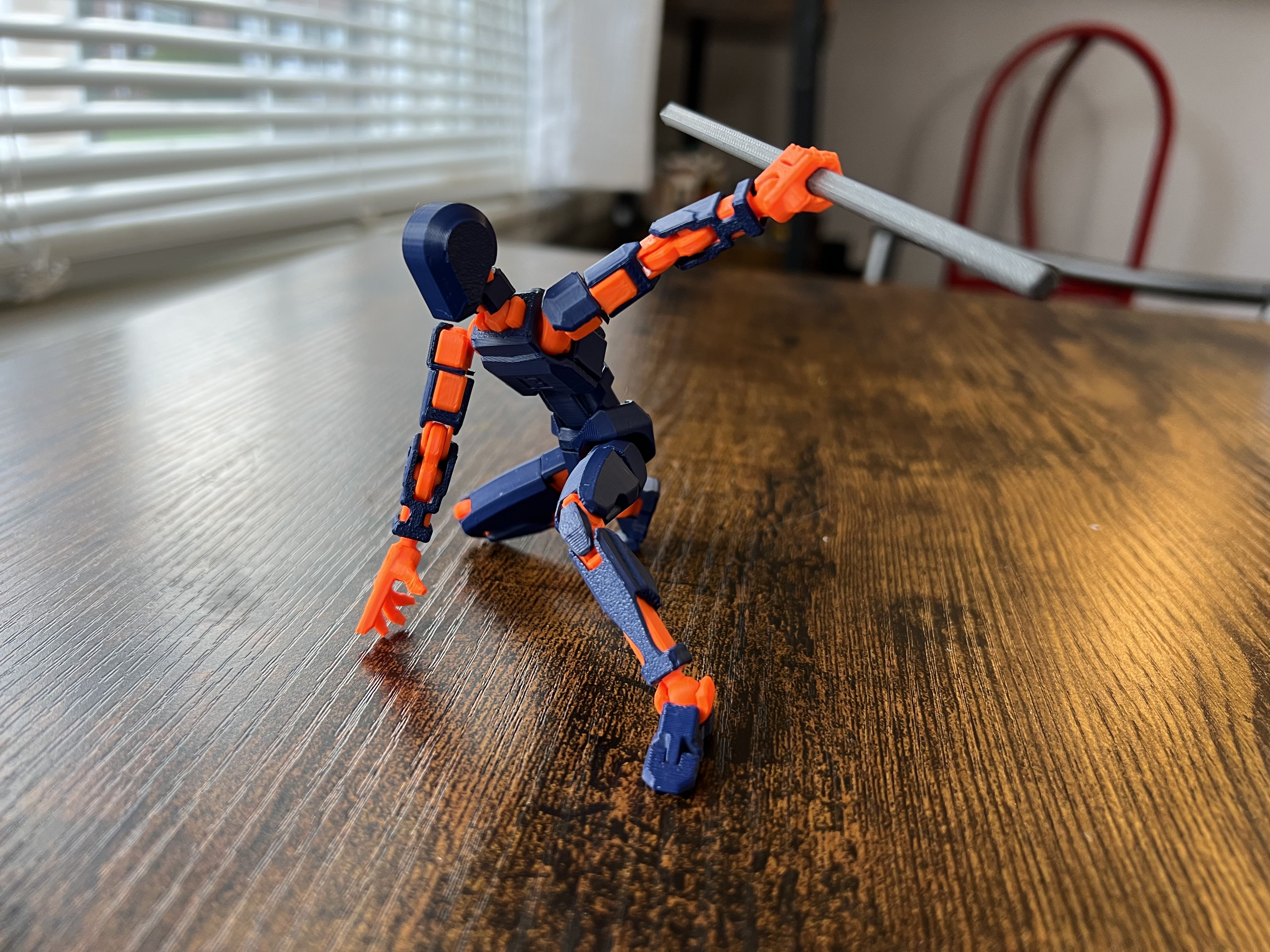

Bạn có thể sử dụng các tệp 3MF đi kèm với các bộ phận đã được đặt sẵn, hoặc tự sắp xếp các bộ phận riêng lẻ. Nếu một bộ phận bắt đầu bằng "2x" hoặc "4x", hãy in số lượng bản sao đó. Ngoài ra còn có một vài chi tiết bổ sung (một phụ kiện gậy đơn giản và một bộ chuyển đổi cho chân đế hiển thị) được bao gồm riêng.

Cài đặt in được đề xuất (tỷ lệ 100%, vòi phun 0.4mm)

Vật liệu

Bộ phận khung

ABS, ASA hoặc PETG

Bộ phận áo giáp

Bất kỳ loại nào

Chiều cao lớp

Lớp đầu tiên

0.2 mm

Các lớp khác

0.15 mm

Độ dày vật liệu bên trong

20% hình chữ nhật

Tốc độ lớp đầu tiên

25% mặc định

Bù trừ chân voi

0.15 mm

Hỗ trợ

Không có

Viền

Cần thiết (tùy thuộc vào độ bám dính mặt bàn)

Cài đặt bổ sung

☑ In các lớp ngoài trước

Lắp ráp

Làm theo video này để hướng dẫn lắp ráp. Hãy chú ý - một số bộ phận trông rất giống nhau!

Tùy chỉnh

Dummy 13 nên tương thích với hầu hết các phụ kiện cầm tay được tạo cho các thiết kế khác của tôi. Hãy xem trang bản chỉnh sửa của Lucky 13 để bắt đầu!

Một lời về sự thất vọng...

Tôi thỉnh thoảng nhận được những bình luận về các thiết kế của mình từ những người đã "thử mọi thứ" để có được bản in tốt, nhưng không thành công, và muốn cho tôi biết tôi đã hủy hoại cuộc sống của họ như thế nào.

Tôi hiểu rồi - bạn tìm thấy một mô hình thực sự thú vị, bạn rất hào hứng muốn thử nó, nhưng có quá nhiều bộ phận nhỏ và mọi thứ cứ tiếp tục gặp trục trặc. Nếu bạn thấy mình ở trong tình huống này, vui lòng đợi một chút trước khi để lại bình luận khó chịu. Tôi cũng là con người. Hãy dừng lại và tiếp tục với sự tử tế.

Nhưng làm ơn hãy để lại bình luận! Hãy cho tôi biết chính xác những gì đã sai và những gì không hoạt động. Đưa ra gợi ý. Tôi muốn làm cho thiết kế này trở nên tốt nhất có thể, và điều đó có nghĩa là lắng nghe phản hồi của bạn. Hãy mang tính xây dựng và tôi sẽ tiếp thu.

Cảm ơn và chúc bạn in ấn vui vẻ.
