Dummy 13 - Phiên bản 1.0!

Dummy 13 đã giành giải Mô hình 3D của năm!

Cảm ơn rất nhiều đến ban giám khảo và tất cả những người đã bình chọn.

TÓM LẠI

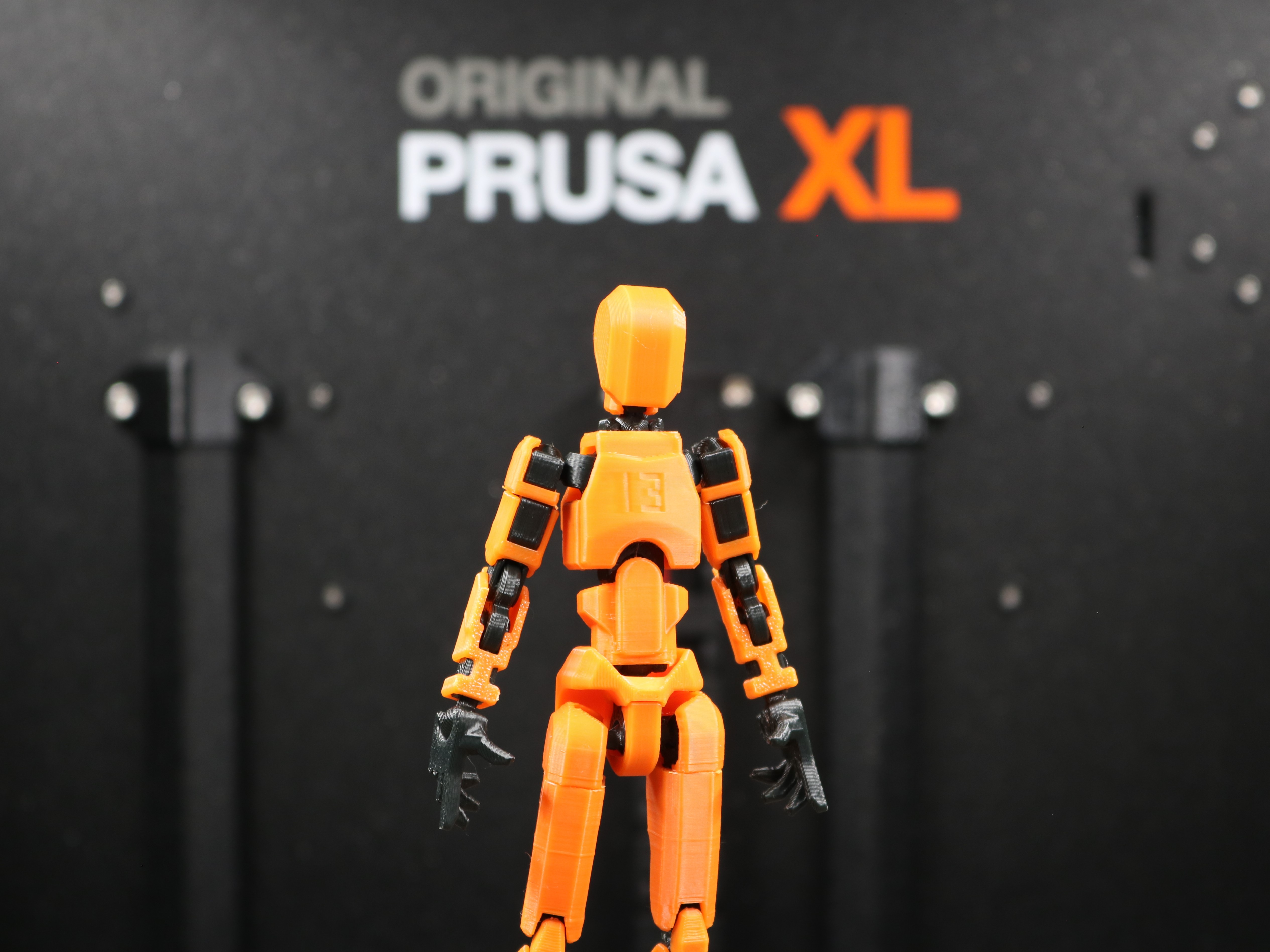

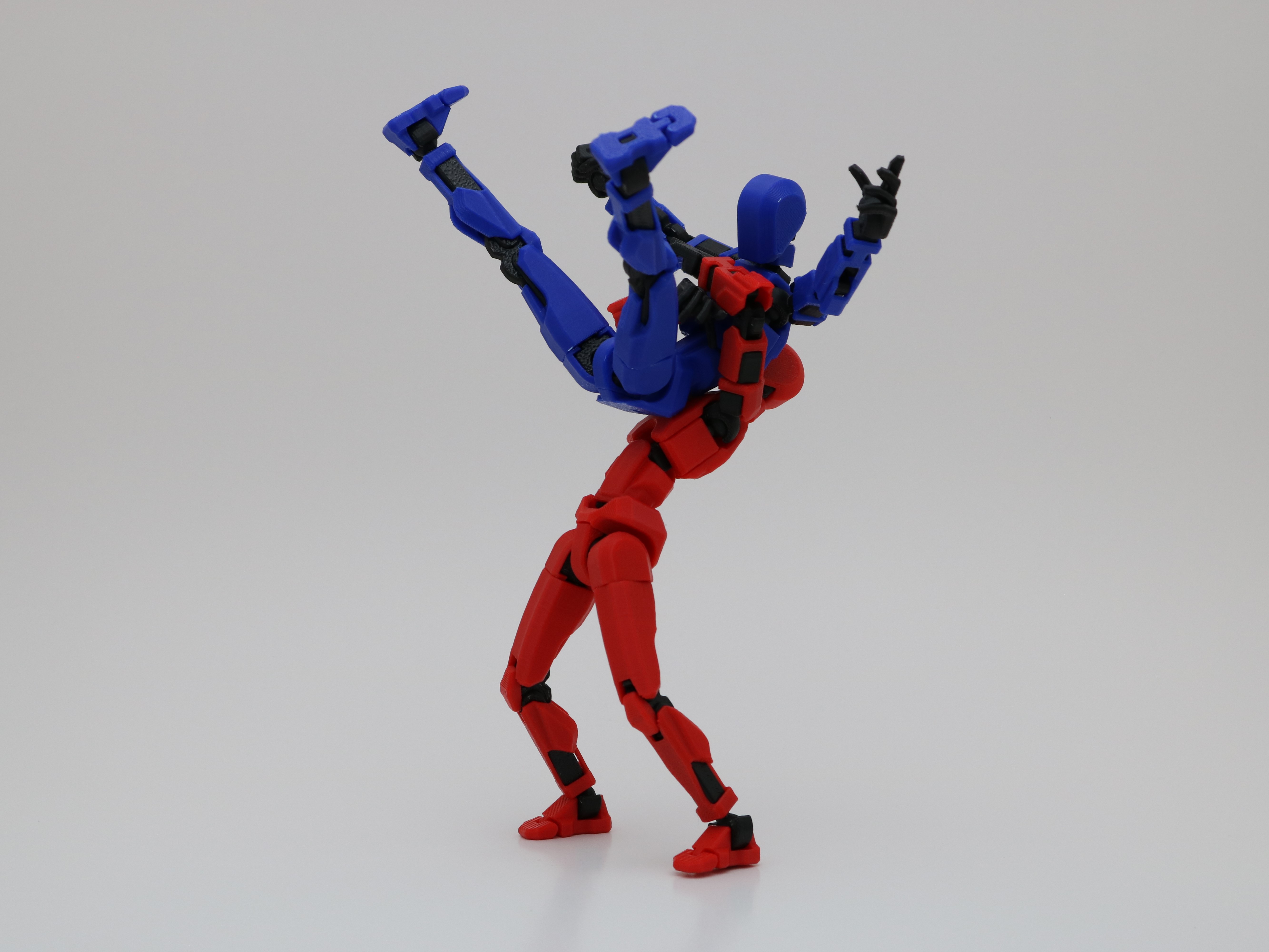

1. Đây là Dummy 13, một nhân vật hành động có thể in 3D.
2. Nó đã là một dự án đang trong quá trình phát triển trong một thời gian và bây giờ đây là sản phẩm hoàn chỉnh.
3. Nó vẫn là một bản in khó, nhưng tôi tin tưởng bạn.
4. Vâng, bạn có thể bán nó. Tuân theo quy tắc CC-BY.
5. Nếu bạn thích nó, hãy cân nhắc quyên góp: PayPal | Stripe | BMaC ]

GIỚI THIỆU

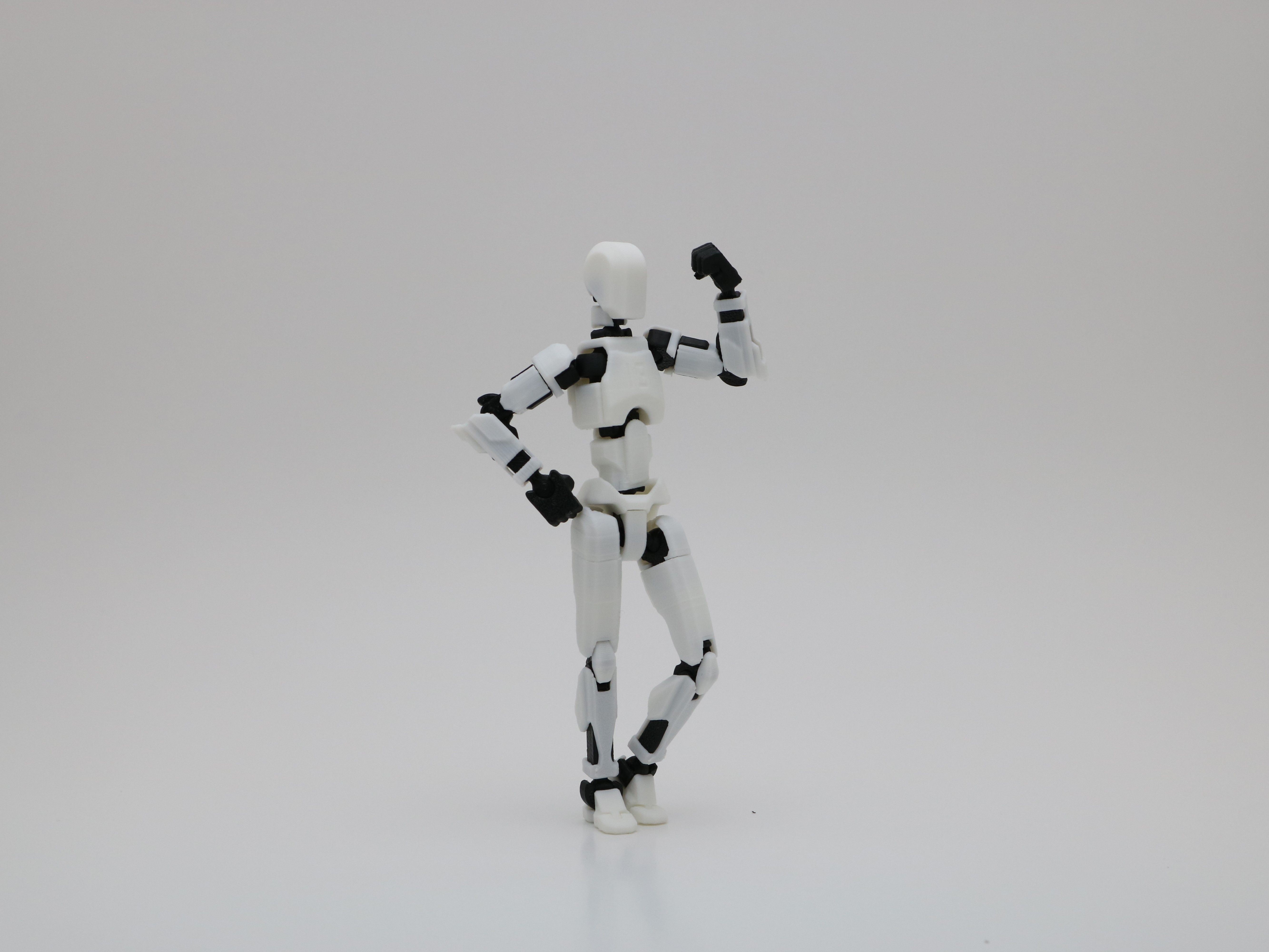

Dummy 13 là một nhân vật hành động có thể in 3D, được thiết kế cho khớp nối siêu biểu cảm và tùy chỉnh vô hạn, có thể truy cập bởi bất kỳ ai có máy in 3D.

Dummy 13 ban đầu được phát hành dưới dạng beta vào tháng 10 năm 2023. Bản phát hành Phiên bản 1.0 này tích hợp nhiều phản hồi thu thập được trong năm qua. Gần như mọi bộ phận của Dummy 13 đã được sửa đổi để dễ in và lắp ráp hơn.

Nếu bạn đã từng in phiên bản beta trước đây, bạn sẽ thấy rằng ngoại hình của Dummy 13 phần lớn không thay đổi, nhưng trải nghiệm in và lắp ráp đã được cải thiện đáng kể.

Nếu đây là lần đầu tiên bạn in Dummy 13, xin lưu ý rằng đây là một bản in đầy thử thách đòi hỏi bạn phải có kiến thức tương đối về máy in và phần mềm cắt lớp của mình. Nhưng tôi biết bạn có thể làm được!

Tôi hy vọng bạn sẽ thích Dummy 13 nhiều như tôi đã thích tạo ra nó.

IN ẤN

Tệp

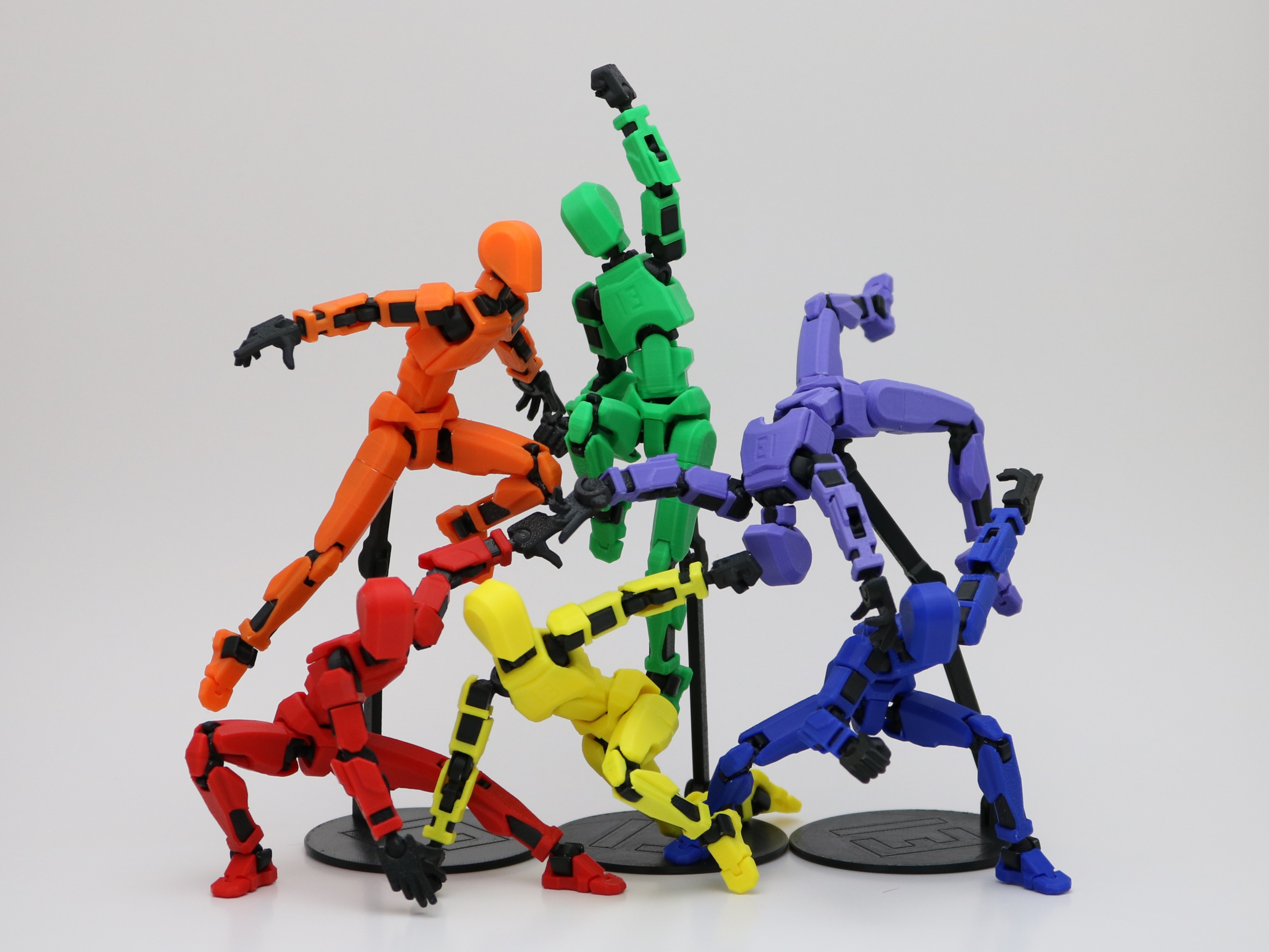

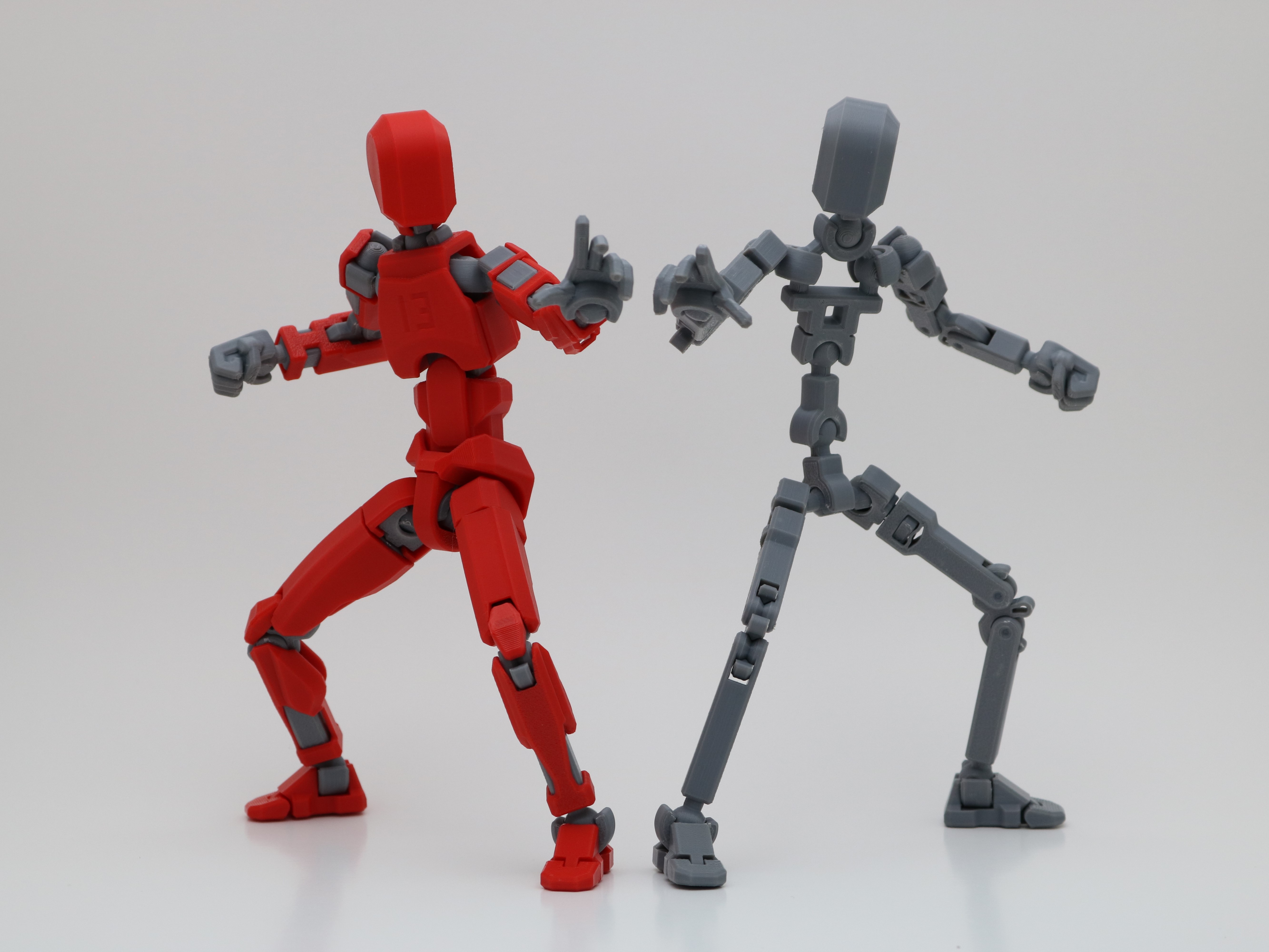

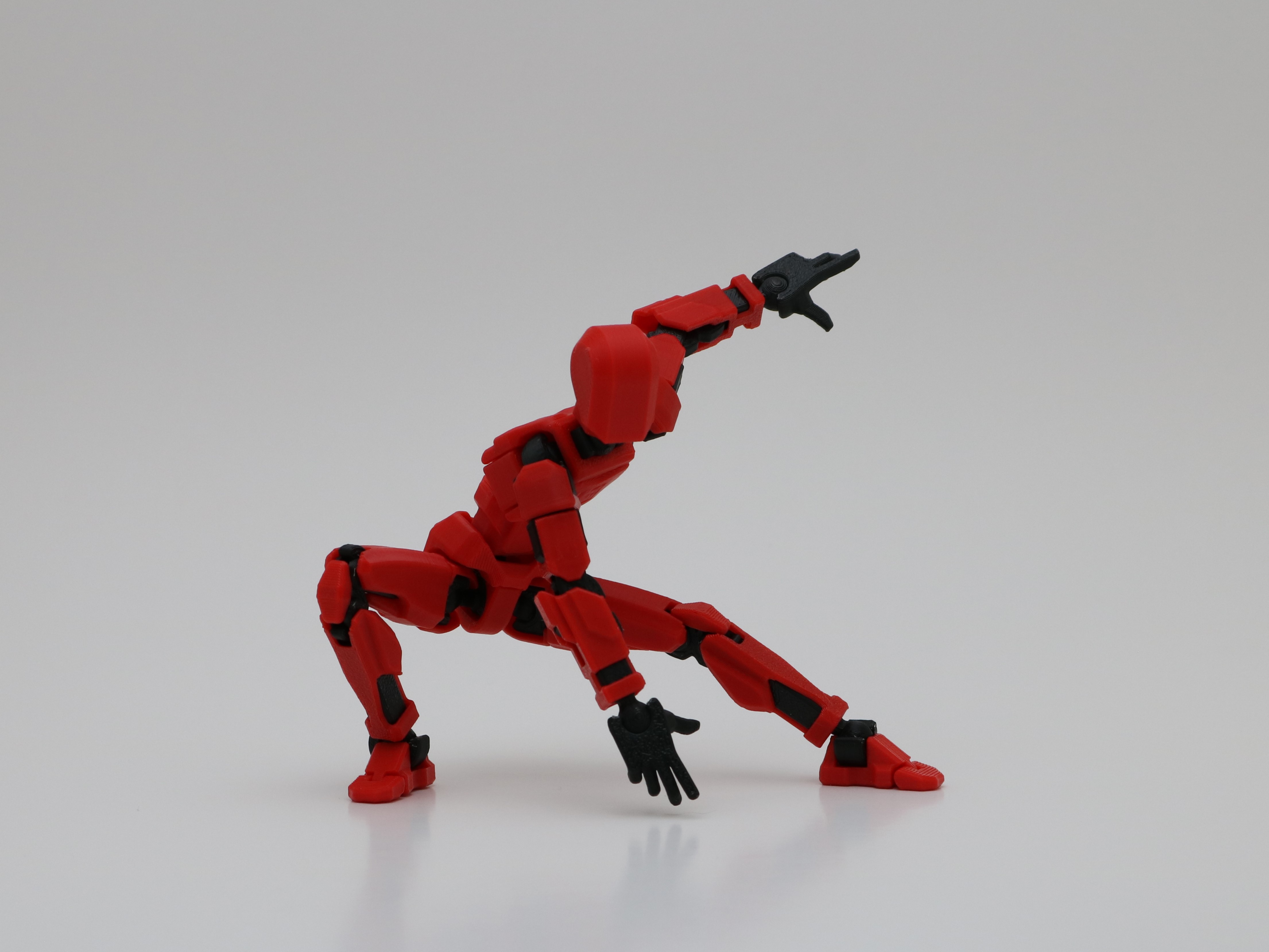

Dummy 13 bao gồm một khung bên trong với một lớp giáp bên ngoài. Trong các hình ảnh mẫu, các bộ phận khung là những bộ phận được in màu đen hoặc xám.

Tất nhiên, bạn có thể sử dụng bất kỳ màu nào bạn thích, nhưng tôi đặc biệt khuyên bạn không nên sử dụng PLA cho các bộ phận khung. (Tôi sẽ giải thích lý do trong phần “nhựa in” sau này).

Tên của mỗi tệp sẽ cho biết nó thuộc lớp nào, sau đó là bộ phận cơ thể và số lượng nếu có.

Mô hình tệp có sẵn ở ba định dạng khác nhau: khung đỡ (runners), các bộ phận đã được sắp xếp sẵn (pre-plated parts), và các tệp bộ phận riêng lẻ (individual parts). Chọn định dạng phù hợp với bạn.

Khung đỡ (Runners)

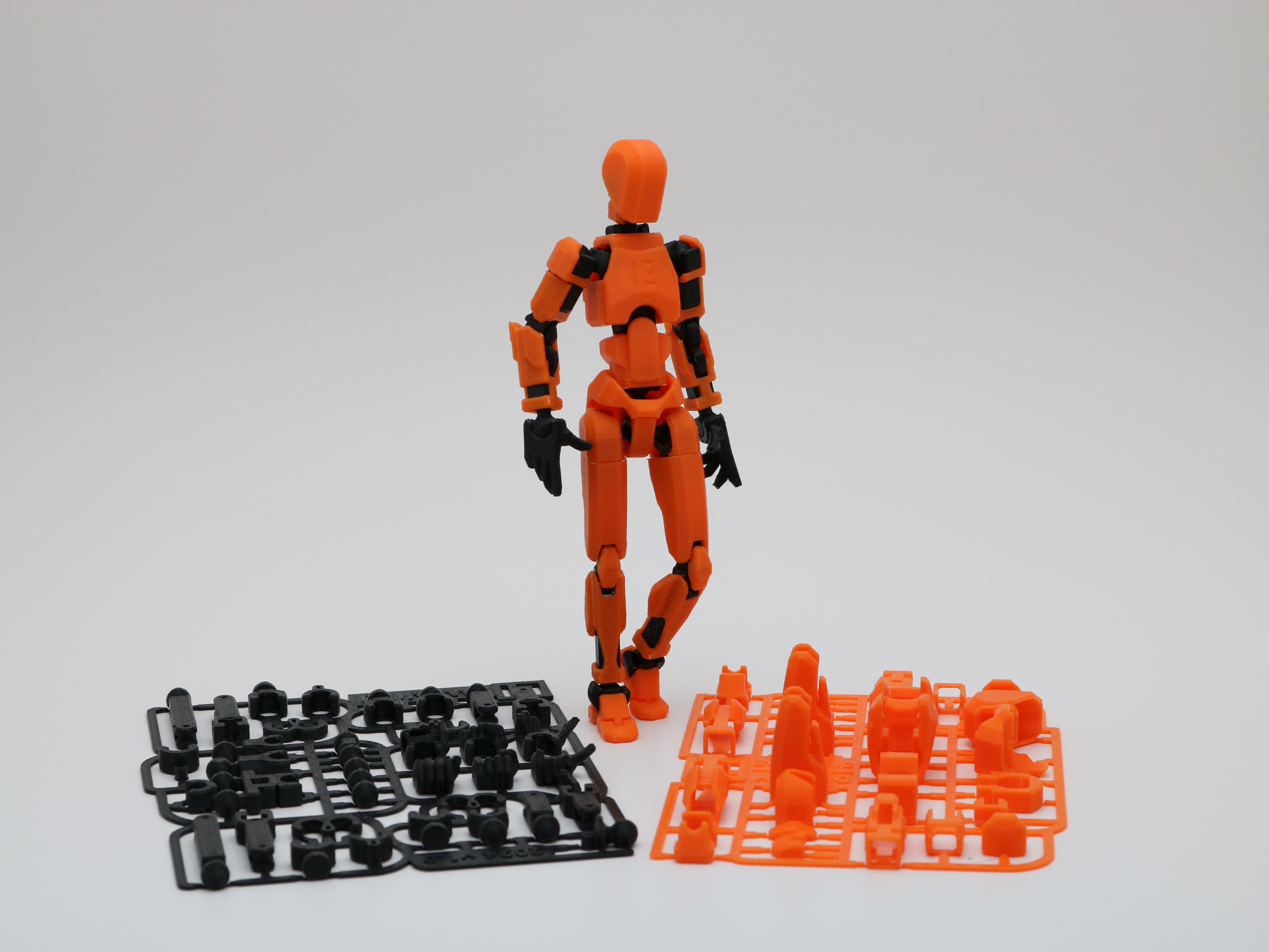

Đây là cách dễ nhất để in Dummy 13. Tất cả các bộ phận được kết nối với nhau, giống như một bộ mô hình nhựa. Có một khung đỡ cho các bộ phận khung và một khung đỡ cho các bộ phận giáp.

Sau khi in, bạn sẽ cần gỡ các bộ phận ra khỏi khung đỡ. Bạn có thể bẻ các bộ phận ra bằng tay, và nếu cần, bạn có thể làm sạch các “mấu nối” bằng dao thủ công.

Các khung đỡ sẽ giúp các bộ phận riêng lẻ không bị mất độ bám dính trong quá trình in (mặc dù bạn vẫn nên giữ sạch khay in!). Chúng cũng tiện lợi để đóng gói Dummy 13 như một bộ mô hình.

Nhược điểm của khung đỡ là lượng nhựa thừa. Ở tỷ lệ 100%, khung đỡ sẽ thêm khoảng 9g sợi nhựa vào bản in của bạn - nghe có vẻ không nhiều, nhưng hãy xem xét rằng bản thân các bộ phận chỉ nặng khoảng 24 gram, vậy là gần 40% lượng nhựa.

Tệp 3MF đã sắp xếp sẵn (Pre-plated 3MF)

Các tệp này chứa tất cả các bộ phận riêng lẻ của Dummy 13, được sắp xếp sẵn vào hai khay (một cho khung và một cho giáp). Bạn có thể tùy chỉnh cách sắp xếp theo ý muốn.

Nếu bạn sử dụng PrusaSlicer, bạn có thể chọn “mở dưới dạng dự án” khi tải từng tệp, và bạn cũng sẽ có các cài đặt được đề xuất đã được áp dụng.

Khi bạn in nhiều bộ phận nhỏ riêng lẻ, độ bám dính khay in là cực kỳ quan trọng! Hãy đảm bảo bề mặt in của bạn sạch sẽ và cân nhắc sử dụng keo để tăng độ bám dính.

Tệp bộ phận riêng lẻ

Để kiểm soát tối đa cách sắp xếp bản in, các tệp STL riêng lẻ của từng bộ phận cũng được cung cấp. Bạn có thể sử dụng chúng để in các bộ phận thay thế hoặc làm cơ sở cho các bản sửa đổi (remix).

Nếu tên tệp kết thúc bằng “2x,” bạn nên in hai bộ phận đó cho toàn bộ bản lắp ráp. Điều tương tự cũng áp dụng cho các bộ phận “4x”.

Nhựa in (Filament)

Đối với các bộ phận giáp, bạn có thể sử dụng loại nhựa in tùy chọn. PLA, PETG và ASA đều đã được thử nghiệm với kết quả tốt.

Đối với các bộ phận khung, bạn sẽ đạt được kết quả tốt nhất với ABS/ASA, và PETG cũng có thể sử dụng được.

Tại sao không dùng PLA?

PLA có ba đặc tính khiến nó không phù hợp với các khớp nối chuyển động của khung Dummy 13.

1. PLA cứng, vì vậy có thể cần nhiều lực để lắp các khớp nối.
2. PLA giòn, vì vậy các bộ phận có thể bị gãy khi chịu lực đó.
3. PLA sẽ bị biến dạng theo thời gian dưới tải trọng, do đó các khớp nối sẽ bị lỏng.

Tôi hiểu rằng bạn có thể chỉ có PLA. Bạn có thể thử nếu muốn. Nhưng bạn sẽ nhận được kết quả tốt hơn nhiều nếu đầu tư vào một ít PETG.

Cài đặt in

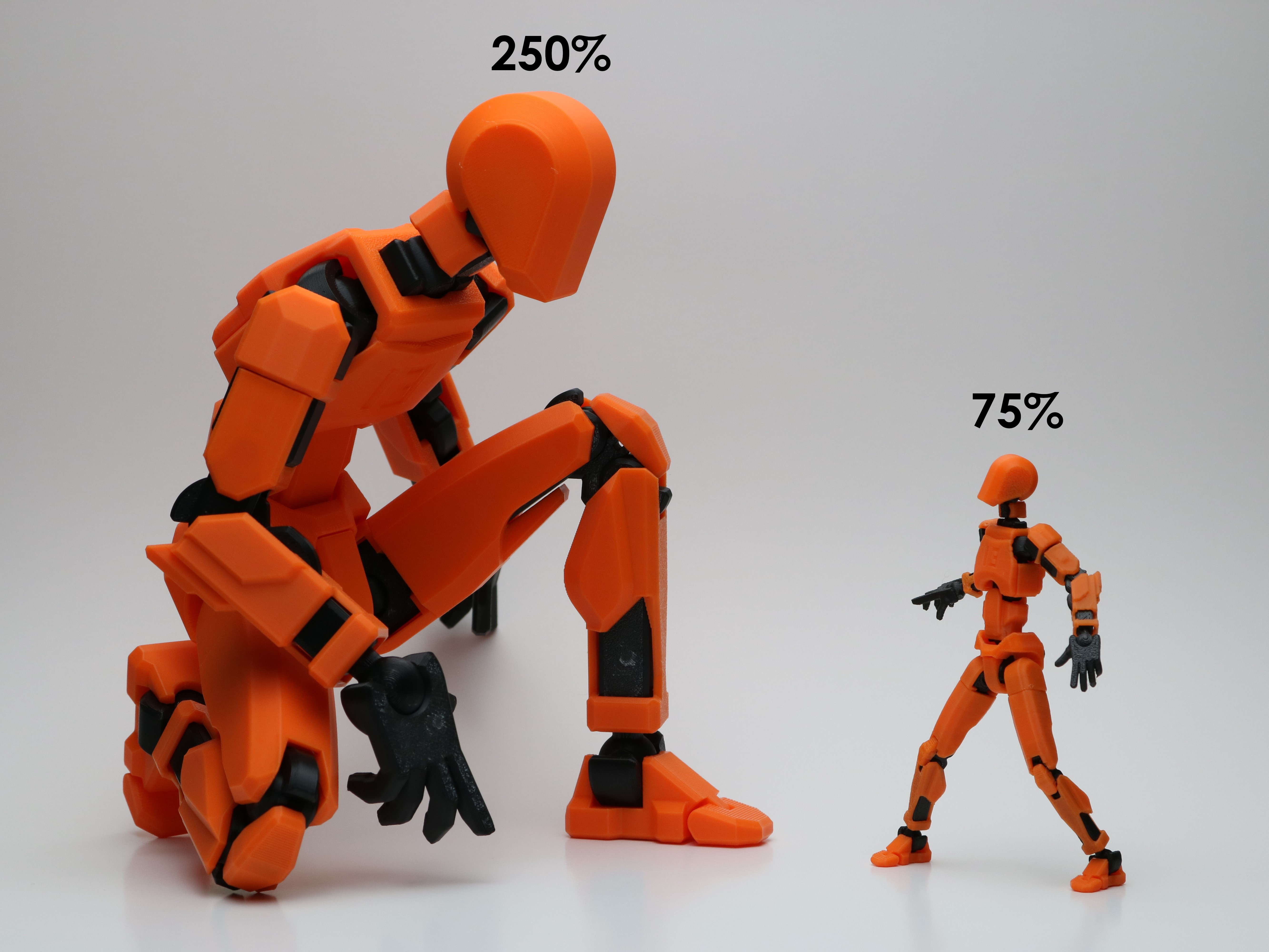

Cài đặt được đề xuất (tỷ lệ 100%, đầu phun 0.4mm)

Vật liệu

Bộ phận khung

ABS, ASA hoặc PETG

Bộ phận giáp

Bất kỳ loại nào

Chiều cao lớp

Lớp đầu tiên

0.2 mm

Các lớp khác

0.15 mm

Số lượng lớp ngoài (perimeters)

2

Độ đầy (Infill)

20%, rectilinear

Tốc độ lớp đầu tiên

25% tốc độ mặc định

Bù trừ chân voi (Elephant foot compensation)

0.15 mm

Hỗ trợ (Supports)

Không

Viền (Brim)

Khi cần thiết (tùy thuộc vào độ bám dính khay in)

Bộ tạo lớp ngoài (Perimeter generator)

Arachne

Cài đặt bổ sung

☑ In lớp ngoài trước HOẶC

☑ Chỉ một lớp ngoài ở lớp đầu tiên

Các cài đặt này không khác biệt quá nhiều so với cấu hình độ phân giải trung bình mặc định trên hầu hết các phần mềm cắt lớp. Độ đầy được đặt thành rectilinear vì độ đầy lưới có các điểm tự giao nhau có thể làm bung các bộ phận. Tốc độ lớp đầu tiên được giảm để thúc đẩy độ bám dính khay in và tăng bù trừ chân voi giúp các bộ phận khớp với nhau tốt hơn.

Sử dụng Arachne đảm bảo rằng các bức tường mỏng sẽ được in đúng cách. In lớp ngoài trước là tùy chọn nhưng có thể giúp cải thiện độ chính xác kích thước, và chỉ sử dụng một lớp ngoài ở lớp đầu tiên sẽ giúp in các bộ phận trên khung đỡ.

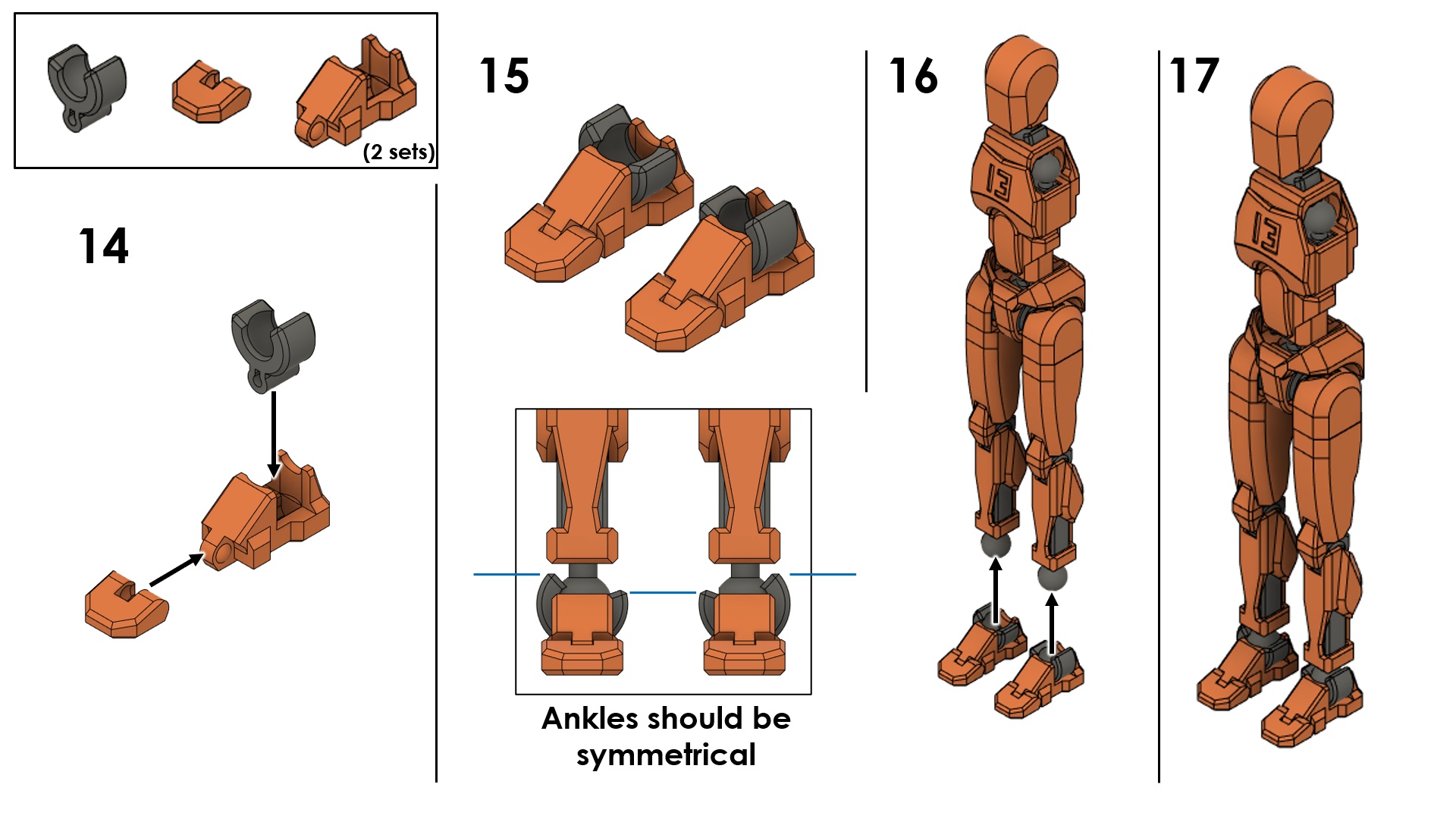

LẮP RÁP

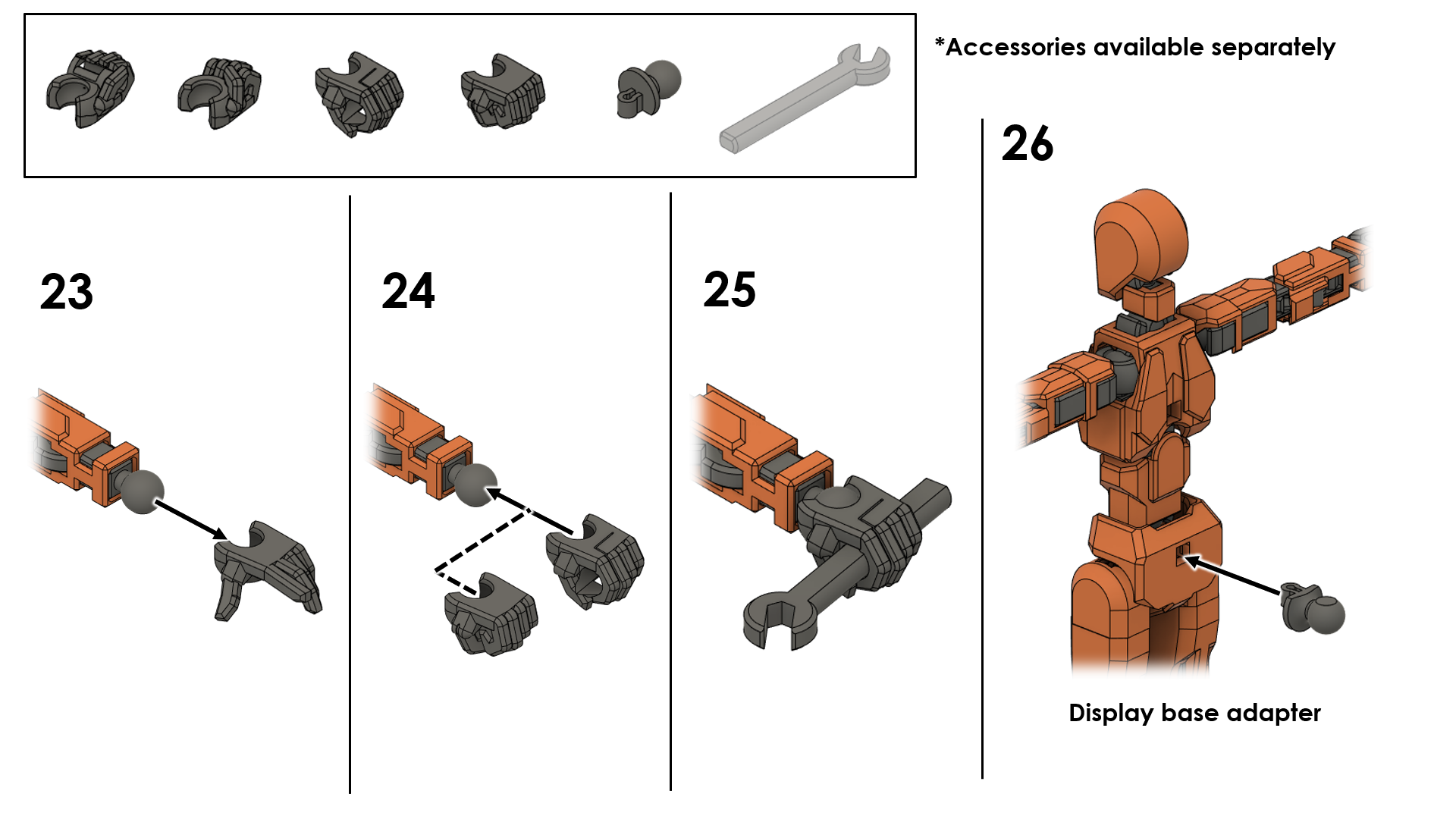

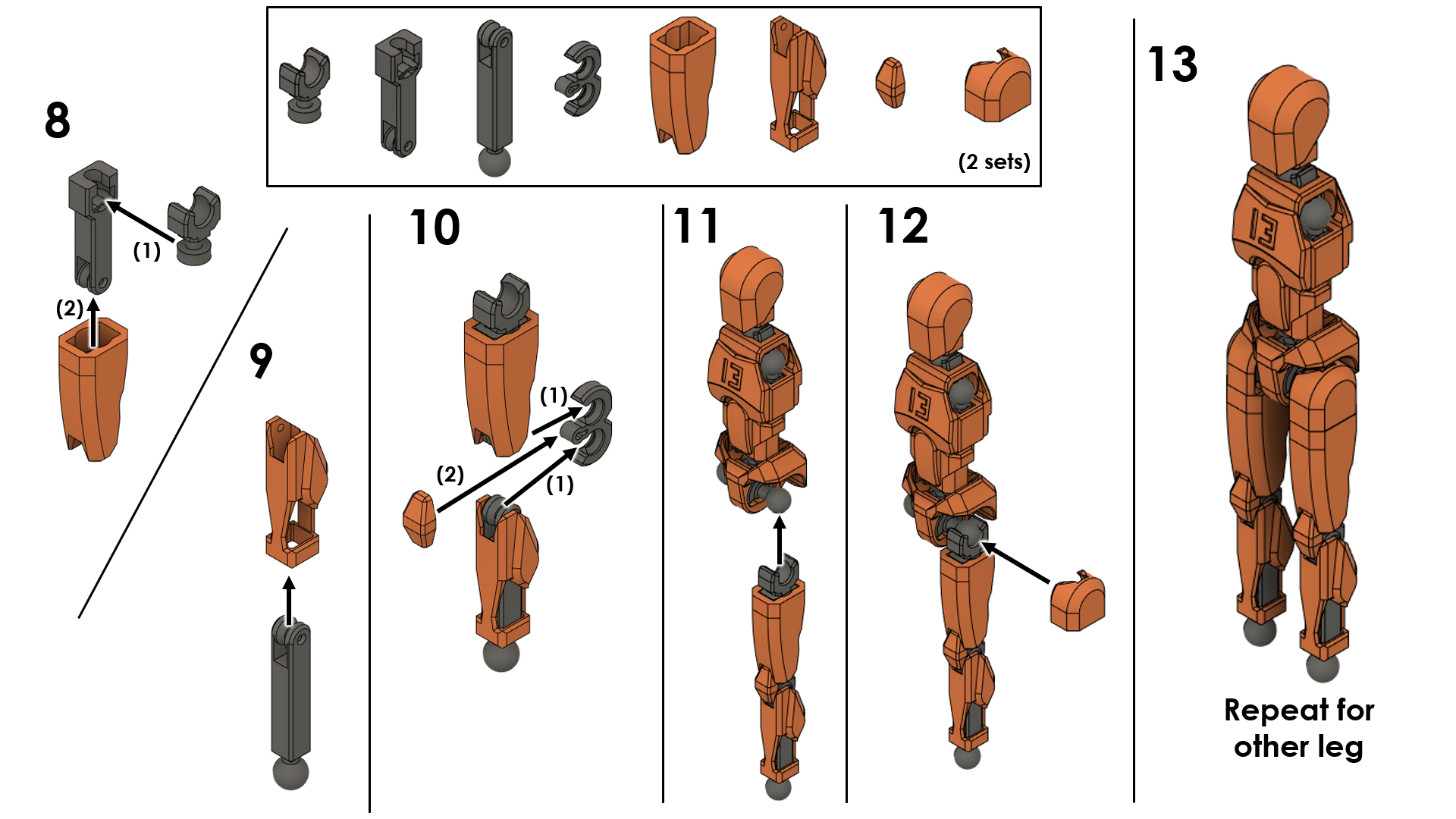

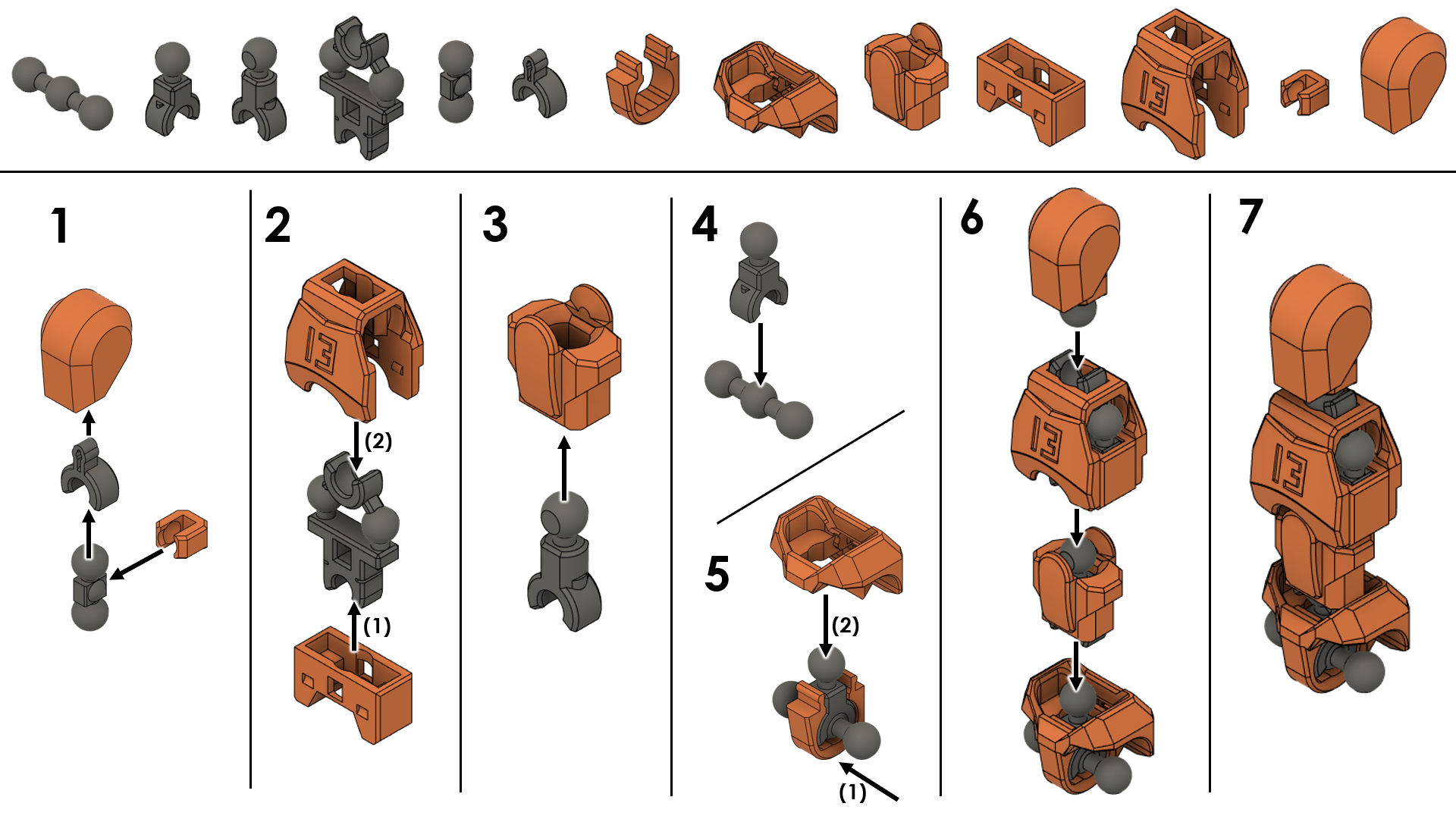

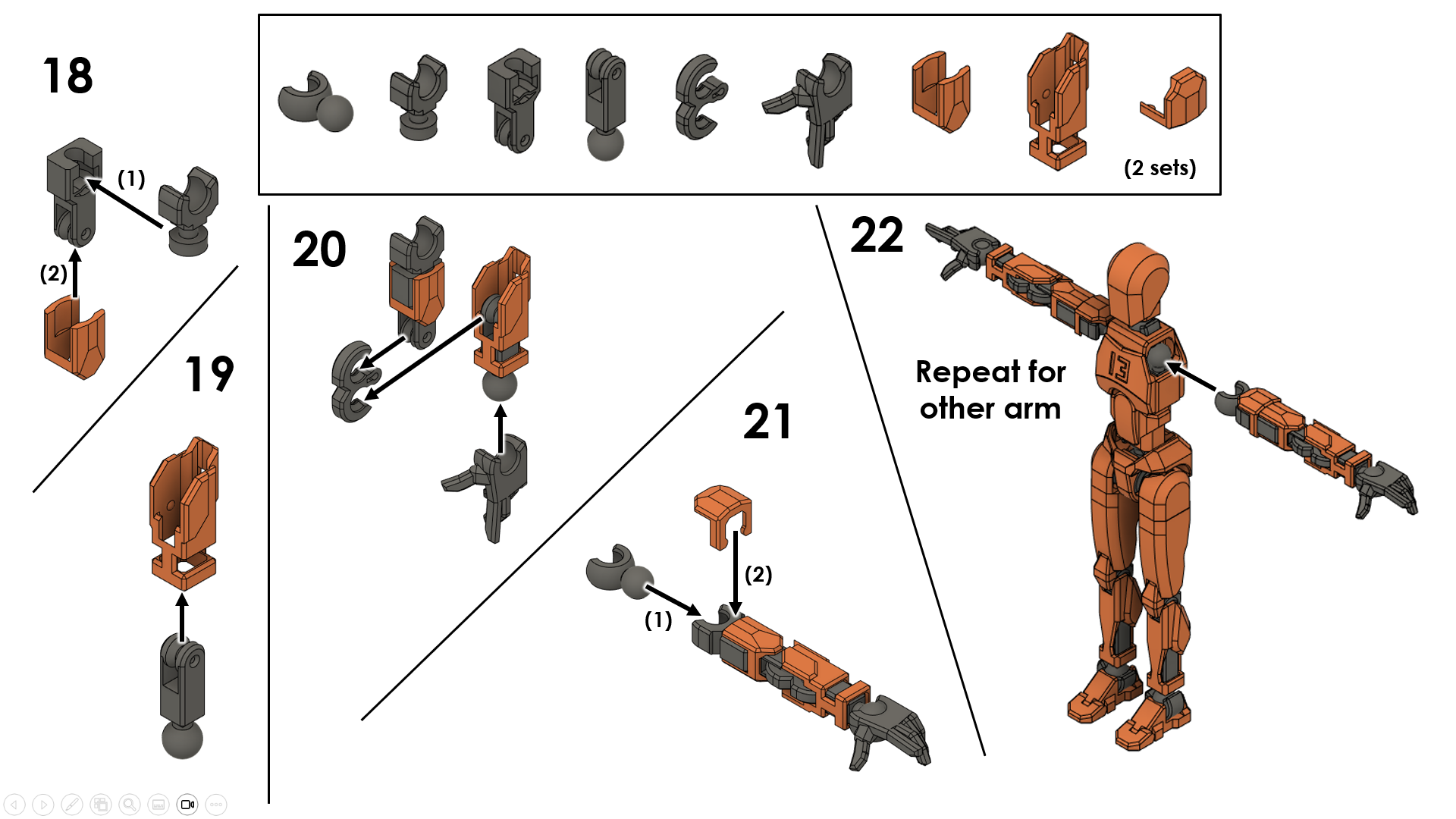

Làm theo các bước sau để lắp ráp Dummy 13. Hướng dẫn lắp ráp này cũng có sẵn ở dạng PDF trong phần tệp.

Bạn cũng có thể theo dõi hướng dẫn lắp ráp video từ phiên bản beta:

NỘI DUNG THÊM

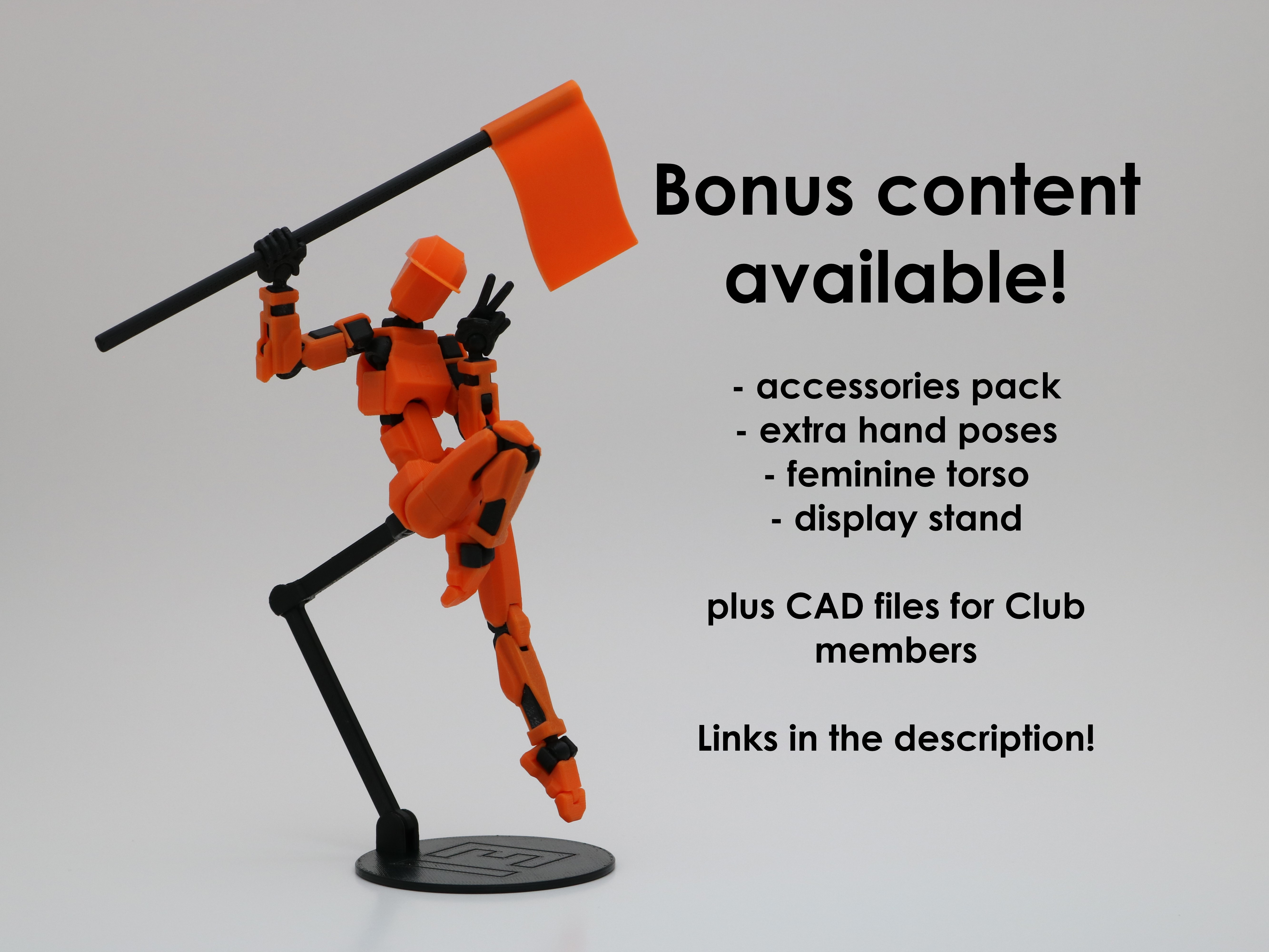

Để kỷ niệm bản phát hành 1.0, tôi cũng đã tạo một số nội dung bổ sung “first party”:

• Gói phụ kiện khởi đầu
• Thân hình phụ nữ
• Các tư thế tay bổ sung

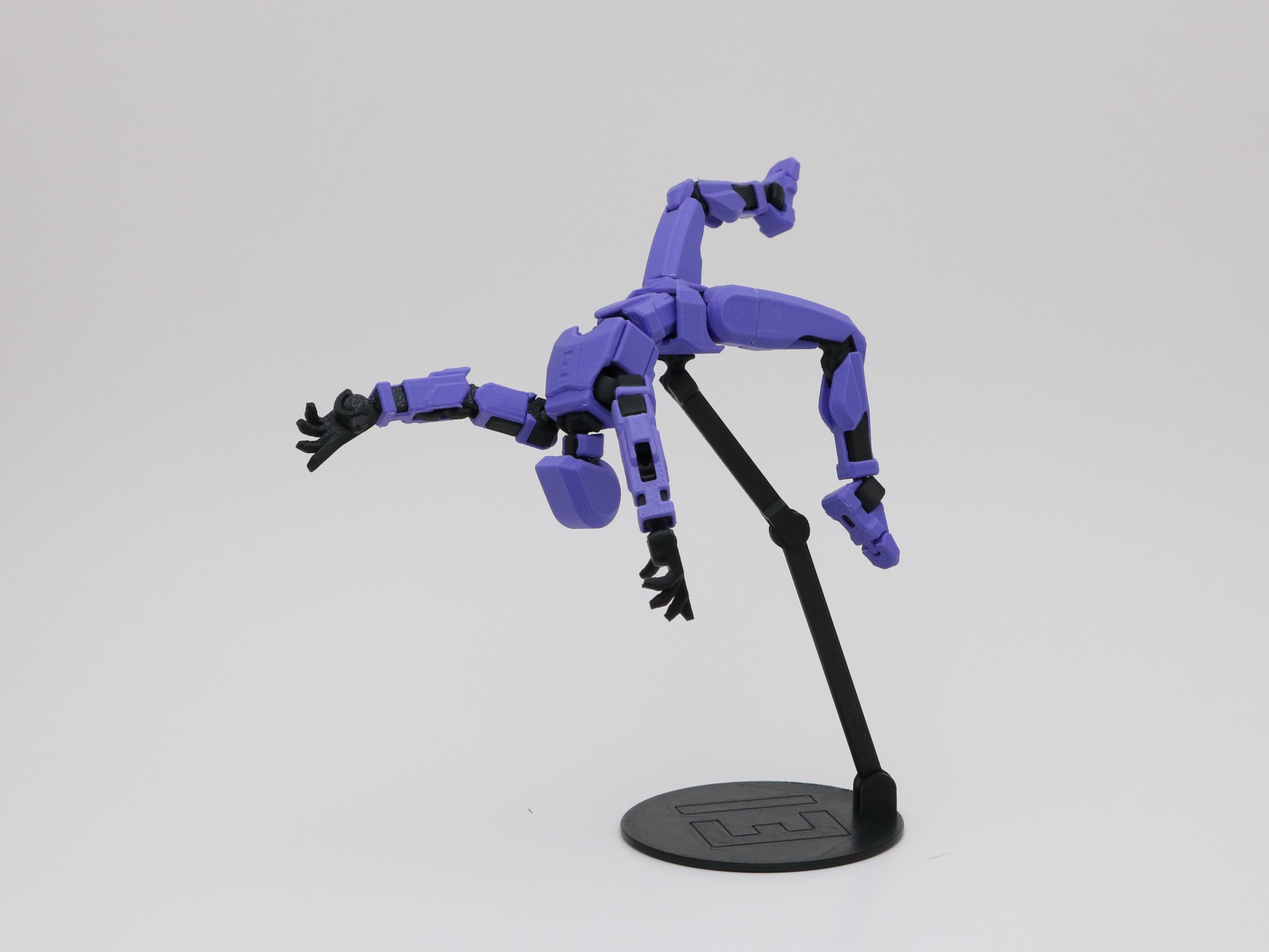

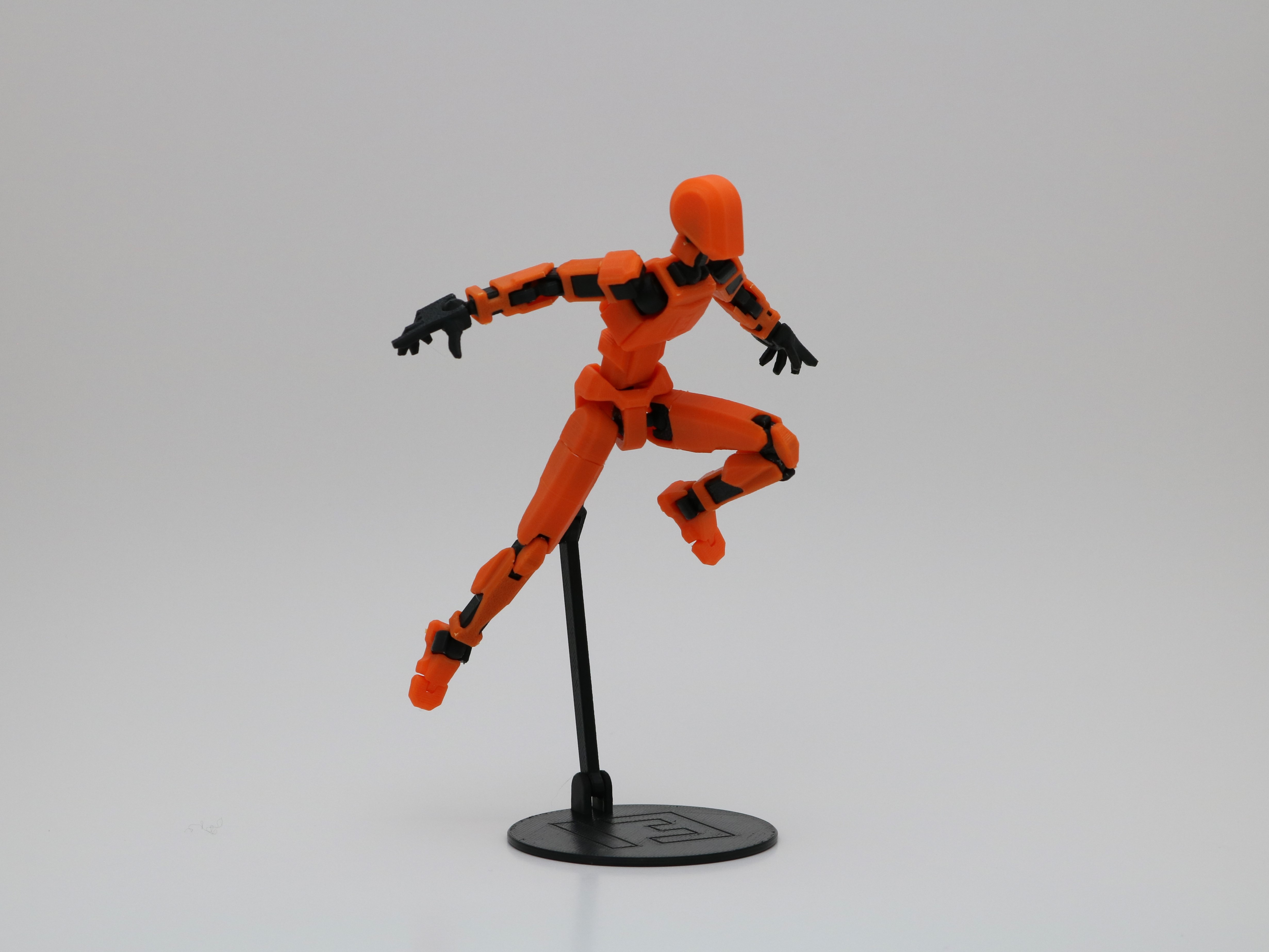

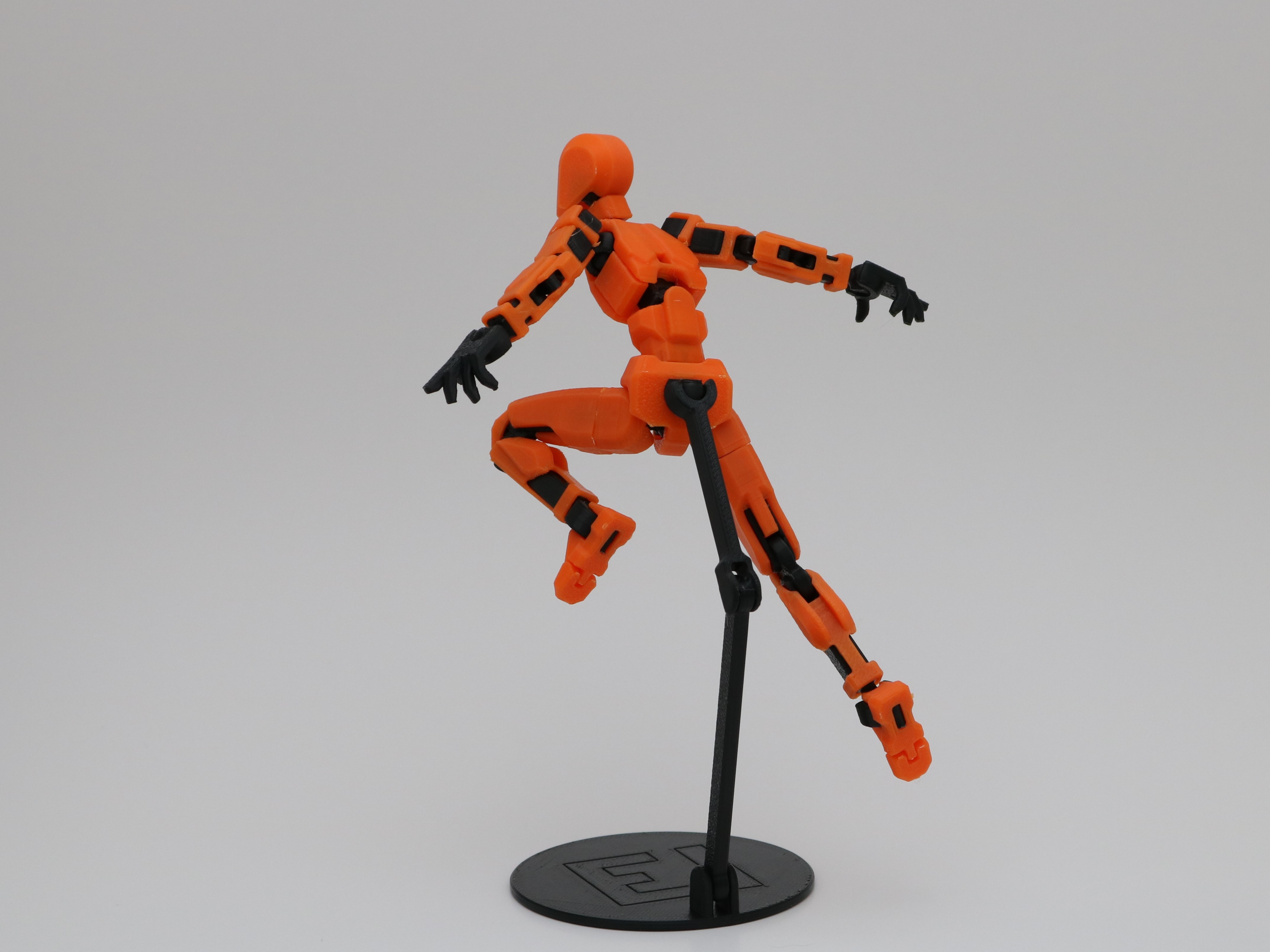

• Chân đế trưng bày đơn giản

Tất cả đều sử dụng cùng giấy phép CC BY 4.0 như Dummy 13, vì vậy nếu bạn đang bán Dummy 13, bạn có thể dễ dàng thêm nội dung bổ sung này vào cửa hàng của mình dưới cùng một điều khoản ghi nhận công.

Ngoài ra, tệp CAD chính thức của Dummy 13 hiện đã có sẵn cho các thành viên Club của tôi cũng như trong Cửa hàng Printables. Đây là điểm khởi đầu tuyệt vời cho các bản sửa đổi, hoặc bạn có thể nghiên cứu và phê bình quy trình thiết kế của tôi :)

GIẤY PHÉP

Tóm tắt cho người bán:

1. Có, bạn có thể bán bản in của mô hình này.
2. Bạn không cần mua giấy phép hoặc tham gia câu lạc bộ của tôi.
3. BẠN PHẢI GHI NHẬN CÔNG PHÙ HỢP.

Dummy 13 v1.0 được cung cấp theo giấy phép Creative Commons Attribution 4.0.

Theo giấy phép CC BY 4.0, bạn có quyền chia sẻ và điều chỉnh tác phẩm này, bao gồm cả cho mục đích thương mại (như bán bản in), miễn là bạn ghi nhận công đầy đủ.

Theo hướng dẫn của Creative Commons, việc ghi nhận công đầy đủ bao gồm Tiêu đề, Tác giả, Nguồn và Giấy phép.

• Tiêu đề: Tên đúng của thiết kế (Dummy 13)
• Tác giả: Gabriel Rosiak (và/hoặc) soozafone (và/hoặc) Lucky 13 Toys
• Nguồn: Một liên kết đến trang tải xuống này và/hoặc lucky13toys.com
• Giấy phép: Thông báo rằng tác phẩm được cấp phép theo CC BY 4.0

Ví dụ:

Dummy 13 Phiên bản 1.0 © 2024 bởi Gabriel Rosiak được cấp phép theo CC BY 4.0

Đây không phải là những quy tắc khó khăn để tuân theo. Tôi cho phép bạn bán một sản phẩm rất phổ biến miễn phí. Hãy thể hiện sự lịch sự cơ bản là gắn tên tôi vào công việc khó khăn của tôi.

Lưu ý bổ sung cho người bán: Giấy phép này không tự động cho phép bạn bán các bản sửa đổi của Dummy 13 của người khác! Bạn phải xin phép người tạo bản sửa đổi và tuân theo các điều khoản giấy phép của họ.

GHI CHÚ PHÁT HÀNH

Sửa lỗi nóng (Hotfixes)

• 15/9/24: Thêm tay vào các bộ phận đã sắp xếp sẵn

v1.0 - Ngày 13 tháng 9 năm 2024

Tóm tắt

Chúng ta cuối cùng đã thoát khỏi giai đoạn beta! Gần như mọi bộ phận của Dummy 13 đã được cập nhật để in, lắp ráp và thẩm mỹ tốt hơn.

Điêu khắc cơ thể và phạm vi chuyển động

Nói chung, tôi đã cố gắng giữ nguyên tỷ lệ và điêu khắc của mô hình beta. Nơi duy nhất tôi thay đổi đáng kể thiết kế thẩm mỹ là ở mặt trước ngực, mà tôi cảm thấy trước đây quá phẳng. Một số thay đổi nhỏ đã được thực hiện để cải thiện phạm vi chuyển động và giảm các khe hở.

• Giáp ngực được cập nhật với hình dạng mới.
• Một bản điêu khắc ngực nữ tính hơn cũng có sẵn riêng; xem bên dưới trong “nội dung bổ sung”.
• Khớp ngón chân được sửa đổi để giảm khe hở và tăng phạm vi chuyển động.
• Giáp cổ được tinh chỉnh để tăng nhẹ phạm vi chuyển động của cổ và đầu.

Cải thiện khả năng in

In một số lượng lớn các bộ phận nhỏ luôn là một thử thách, nhưng tôi đã cố gắng giải quyết một số phàn nàn phổ biến nhất.

• Các bộ phận hiện có sẵn trên khung đỡ để cải thiện độ bám dính khay in nhờ sức mạnh của sự hợp tác.
• Các bộ phận tay không còn có nhiều thân chồng lên nhau, gây ra sự cố trong một số phần mềm cắt lớp.
• Các bộ phận giáp ống chân và cẳng tay có khoảng hở tăng lên để cho phép các cầu nối hình thành đúng cách.
• “Cổ” hình trụ nhỏ của mỗi khớp cầu đã được làm phẳng nhẹ để hiệu suất cầu nối tốt hơn.
• Tất cả các bộ phận tay đều có phiên bản trái và phải được làm sẵn để bạn không phải làm gương trong phần mềm cắt lớp.

Cải thiện lắp ráp

Phần lớn công việc trong việc đưa Dummy đến bản phát hành đầy đủ là cải thiện kết nối giữa các bộ phận và tính dễ lắp ráp.

• Bất cứ khi nào có thể, các kết nối ép (press-fit) đã được thay thế bằng các kết nối khớp cài (snap-fit). Các kết nối ép có xu hướng hoặc quá lỏng hoặc quá chặt, trong khi các kết nối cài có dung sai lớn hơn cho các biến thể kích thước. Điều này đã được thực hiện trong các kết nối sau:
  • Khung đầu với giáp đầu
  • Khung cổ với giáp cổ
  • Giáp háng vào giáp eo
  • Khung đầu gối với giáp đầu gối
  • Khung mắt cá chân vào giáp bàn chân
  • Bộ chuyển đổi chân đế vào giáp eo
• “Khớp xoay”, nối vai với cánh tay và hông với đùi, hiện sử dụng cơ chế đàn hồi để giữ độ căng cho khớp thay vì dựa vào dung sai chặt chẽ. Một lần nữa, điều này sẽ giúp giải quyết vấn đề quá chặt-quá lỏng.
• Ổ cắm khớp cầu dưới trong khung ngực đã được nới lỏng nhẹ. Khớp này có xu hướng bị nứt khi in ở kích thước lớn hơn.
• Miếng khung bụng dài hơn đã được phân biệt rõ hơn với miếng khung eo ngắn hơn. Trước đây có thể hoán đổi các bộ phận này trong quá trình lắp ráp, dẫn đến sự cố khi lắp ráp thân máy. Mỗi bộ phận bây giờ chỉ nên lắp vừa vào đúng vị trí của nó.
• Miếng giáp ngực bên trong đã được làm đối xứng trước-sau để lỗ gắn ba lô không bị chặn.
• Các tab của bộ phận giáp vai đã được làm dày lên để giảm khả năng bị gãy khi thao tác.
• Hướng dẫn lắp ráp từng bước bằng hình ảnh hiện đã có sẵn.

Nội dung miễn phí bổ sung

Cùng với bản phát hành chính v1.0, tôi đang tung ra một số “bản sửa đổi first party”. Chúng cùng nhau tạo thành một bộ khởi động tuyệt vời cho Dummy 13. Nội dung bổ sung có thể sử dụng cho mục đích thương mại theo cùng giấy phép CC BY 4.0 như mô hình chính.

• Gói phụ kiện cơ bản
• Gói tư thế tay bổ sung
• Bản sửa đổi thân hình phụ nữ
• Đế trưng bày đơn giản

Tệp CAD

• Tệp CAD có sẵn cho các thành viên Printables Club của tôi cũng như trong Cửa hàng Printables. Điều này bao gồm các tệp Fusion 360 gốc và tệp STEP để dễ dàng sửa đổi.
