Mô hình Khớp nối MINI 13 Có thể In

Mini 13 giờ đã có giấy phép CC BY 4.0!

Điều này có nghĩa là bạn có thể tự do chia sẻ các tệp này theo bất kỳ cách nào bạn muốn, bao gồm cả việc bán bản in, miễn là bạn ghi nhận công lao đúng cách. Bạn có thể ghi nhận công lao đúng cách bằng cách bao gồm ghi chú này trên trang sản phẩm của bạn:

MINI 13 Printable Jointed Figure © 2023 của Lucky 13 Toys được cấp phép theo CC BY 4.0

Vui lòng giúp tôi xây dựng danh tính của mình với tư cách là một người sáng tạo bằng cách đề cập đến thiết kế này bằng tên gốc của nó. Đừng nhận tác phẩm của tôi là sản phẩm của riêng bạn.

Nếu mô hình miễn phí này mang lại niềm vui (hoặc lợi nhuận) cho bạn, hãy cân nhắc quyên góp: PayPal | Stripe | Buy Me a Coffee

--

Cập nhật ngày 29 tháng 6 năm 2023: Tôi đã thêm hai tệp nữa đặt khung và giáp trên "runners" để giữ tất cả các bộ phận lại với nhau khi in. Bạn chỉ cần cắt bỏ các "cổng" nối các bộ phận lại với nhau. Bạn sẽ nhận thấy logo Printables trên giáp ngực - để vinh danh các tệp này được bao gồm với Prusa i3 MK4 mới!

--

Giới thiệu MINI 13!

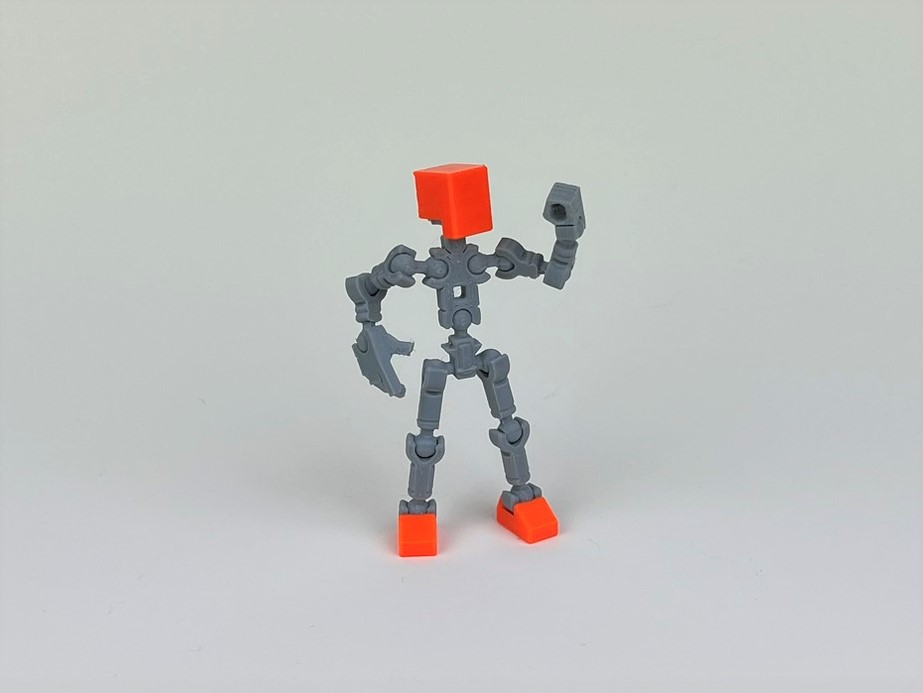

Mini 13 là thế hệ tiếp theo của Lucky 13: một mô hình nhân vật khớp nối, có thể tạo dáng, lắp ráp bằng khớp nối, mô-đun, có thể tùy chỉnh, in 3D hoàn toàn - giờ đây được tối ưu hóa để in nhanh hơn, dễ dàng hơn và tùy chỉnh còn dễ dàng hơn nữa.

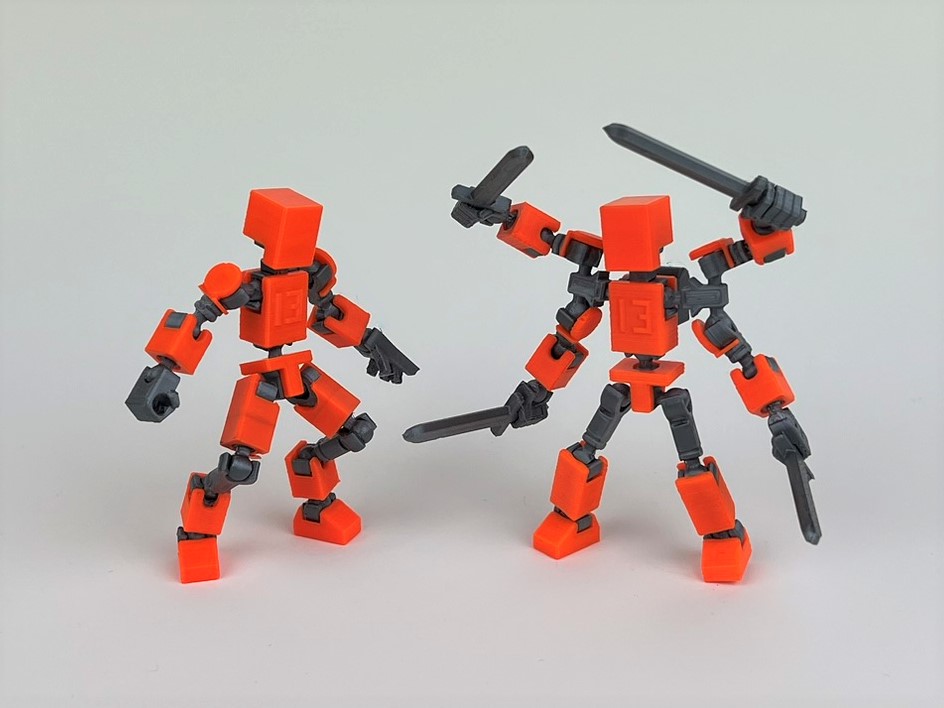

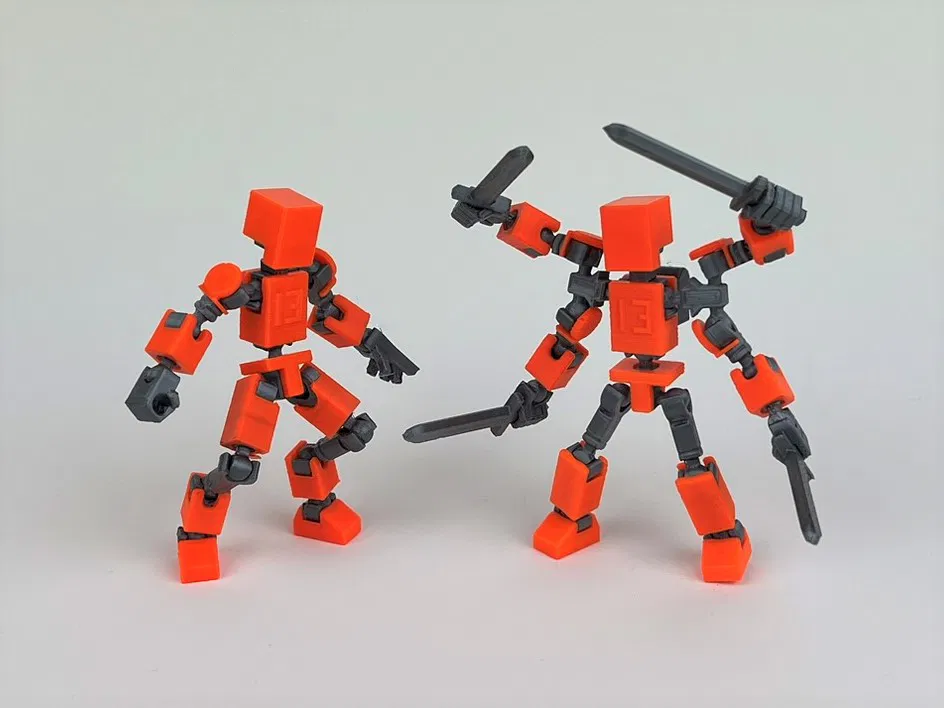

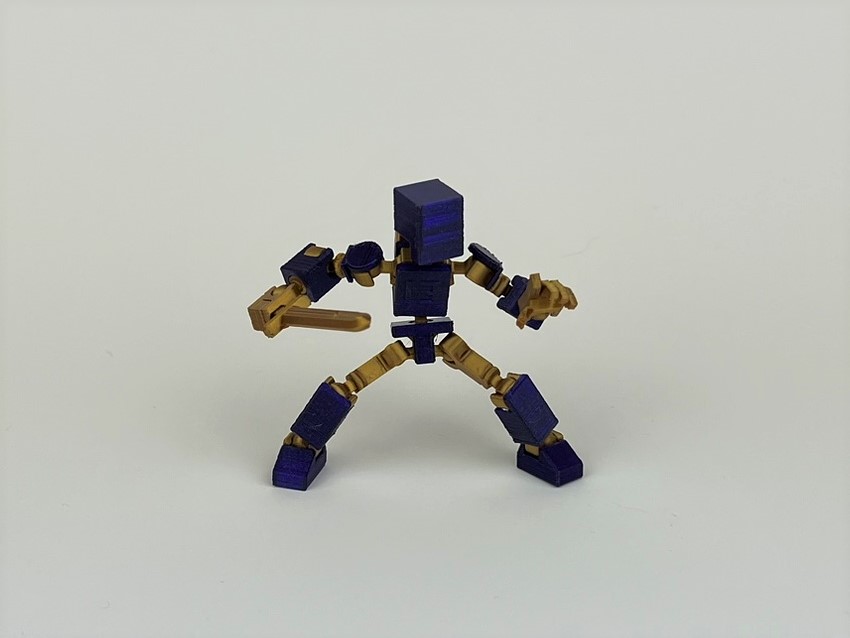

Với một khung khớp nối, một bộ giáp đơn giản và một số phụ kiện mẫu, bộ khởi động này chứa mọi thứ bạn cần để bắt đầu in, chơi và tự tạo.

In ấn

Ba tệp đầu tiên cung cấp cho bạn tất cả các bộ phận cần thiết để lắp ráp khung, giáp và các bộ phận bổ sung. Bạn cũng có thể in từng bộ phận riêng lẻ; tên tệp cho biết bạn có cần in nhiều hơn một bộ phận mỗi loại không (ví dụ: bạn sẽ in 4 bản sao của tệp mini13-frame-arm-4x.stl).

Tôi khuyên dùng PETG hoặc ASA cho các bộ phận khung (PLA cũng hoạt động nhưng các khớp sẽ yếu đi nhanh hơn). Giáp và các bộ phận bổ sung có thể được in bằng sợi nhựa bạn chọn.

Đây là các cài đặt tôi sử dụng để có kết quả tốt nhất (ở tỷ lệ 100% và với đầu phun 0,4mm)

• Chiều cao lớp 0,15mm (lớp đầu tiên 0,2mm)
• 3 lớp vỏ
• 30% độ lấp đầy hình chữ nhật
• Giảm tốc độ in lớp đầu tiên (30% mặc định)
• Bù trừ chân voi 0,25mm
• In các lớp vỏ ngoài trước
• Không có chân đế hoặc vật liệu hỗ trợ

Bạn có thể cần tinh chỉnh các cài đặt này và tìm ra những gì phù hợp nhất với máy in của bạn.

Lắp ráp

Video và hình ảnh bên dưới cho thấy cách lắp ráp mô hình. Tất cả các bộ phận phải khớp chặt với nhau - không cần dụng cụ!

Tùy chỉnh

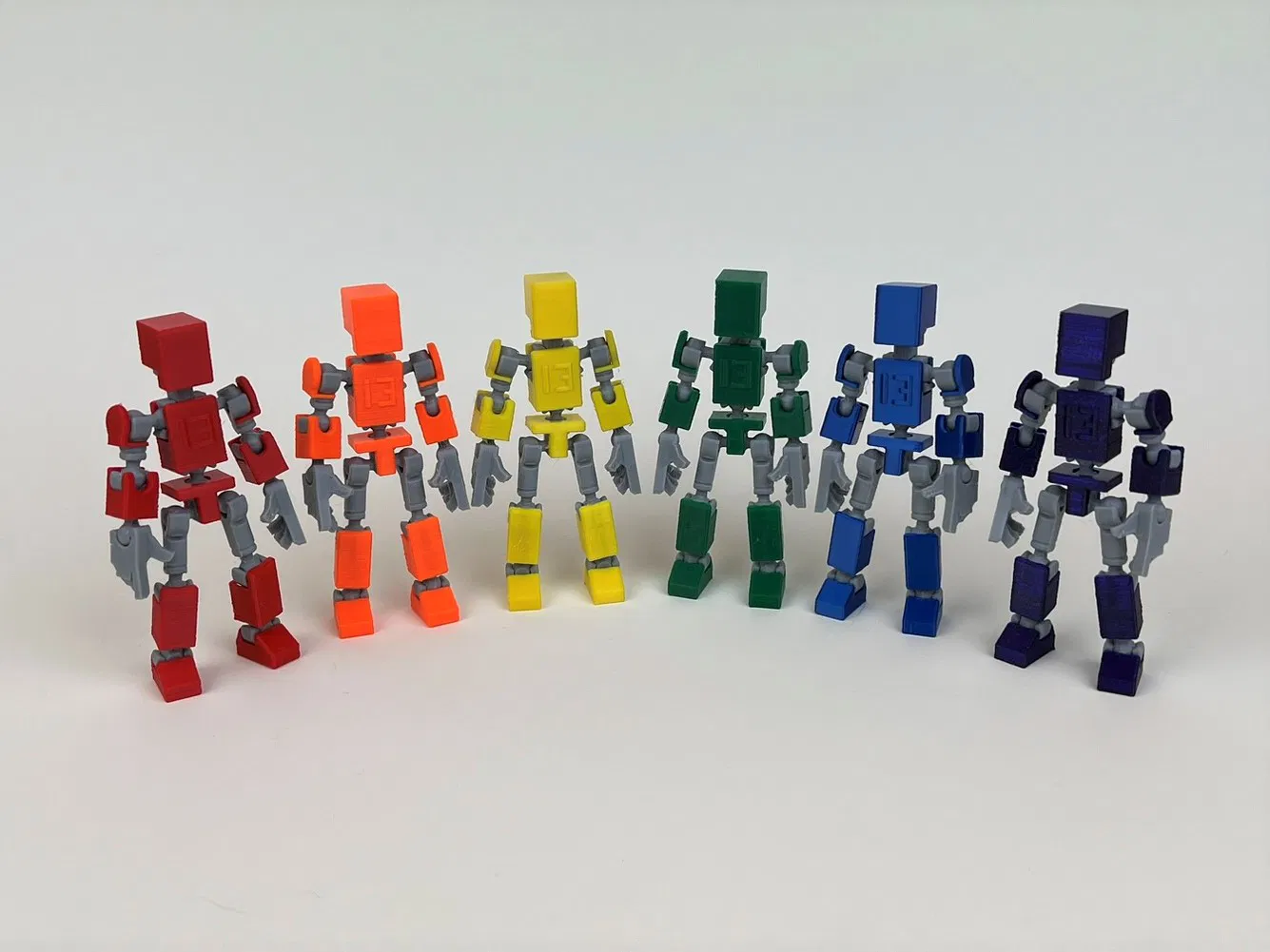

Mini 13 được tạo ra để tùy chỉnh! Tôi cũng sẽ tạo ra các bản mở rộng của riêng mình, nhưng tôi thích xem các bản phối lại của cộng đồng. Dưới đây là một số mẹo để bắt đầu.

• Mini 13 sử dụng kết nối đầu và kích thước tay giống như Lucky 13, vì vậy bất kỳ bản phối lại Lucky 13 nào hiện có cho đầu thay thế và vật phẩm cầm tay cũng sẽ hoạt động với Mini!

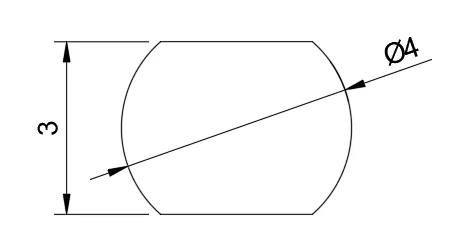

• Kích thước khớp cầu là 6mm (cũng giống như Lucky 13). Các phụ kiện cầm tay sử dụng tay cầm có đường kính 4mm với mặt phẳng 3mm:

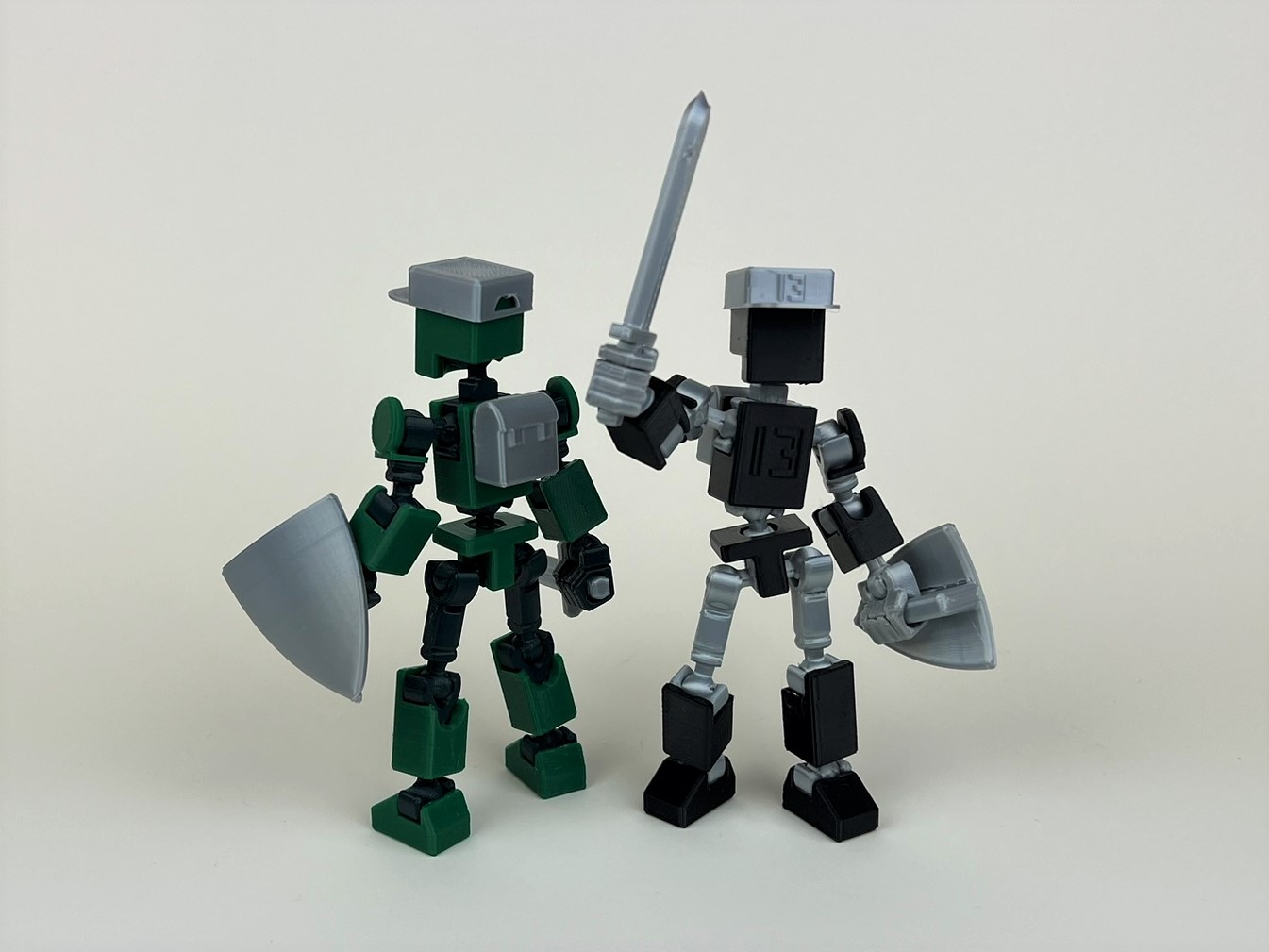

• Giáp cơ bản được cung cấp ở đây cố tình đơn giản, vì vậy bạn có thể sử dụng nó làm điểm khởi đầu cho thiết kế của riêng mình!

Thêm mẹo

• Mini 13 cao 3,5 inch hoặc 9cm ở tỷ lệ 100%.
• In nhiều bộ phận nhỏ có thể khó khăn. Theo kinh nghiệm của tôi, cách tốt nhất để giữ cho bản in không bị bong ra khỏi khay là giảm tốc độ in lớp đầu tiên!
• Bạn cũng có thể thử thêm chân đế, in từng bộ phận một và tăng tỷ lệ của các bộ phận.
• Các khớp nối cuối cùng sẽ bị lỏng hơn theo thời gian do hao mòn và nhựa bị giãn ra. Một giải pháp là tháo khớp ra và phủ một lớp keo siêu dính hoặc sơn móng tay trong suốt lên quả bóng. Để khô hoàn toàn, sau đó lắp ráp lại.

Thưởng thức!

Tôi hy vọng bạn sẽ có khoảng thời gian tuyệt vời với Mini 13. Nếu bạn thích bản in này, vui lòng cân nhắc quyên góp tại đây.
