Giá đỡ WWG2 NH36/EBB36 PUG

Giá đỡ WWG2 cho NH36/EBB36 PUG

Tôi thấy PUG vượt trội hơn hẳn các giá đỡ PG7, vì vậy tôi đã tạo ra cái này.

Ngoài ra, đầu nối NH36 nhô lên rất cao, vì vậy giá đỡ này cũng giúp hạ thấp cáp một chút.

Giá đỡ này dựa trên giá đỡ canboard hiện có của tetsu và Thor

Để sử dụng với WristWatch G2

Liên kết GitHub - https://github.com/therick0996/voron_mods/tree/main/WWG2_NH36_PUG_mount

BOM

Mục

Số lượng

Ren chèn nhiệt M3x5x4

4

Ốc M3x8 SHCS

6

Ốc M3x35 SHCS

1

Chân đế 20mm

2

In ấn

Các bộ phận nên được định hướng đúng trong các tệp STL. Cài đặt Voron tiêu chuẩn.

Tôi vụng về và luôn làm rơi ốc, vì vậy các miếng đệm 3mm được thiết kế để vặn vào hoạt động như ốc giữ (ID 3mm). Cũng có các miếng đệm ID 3.2mm nếu bạn thích.

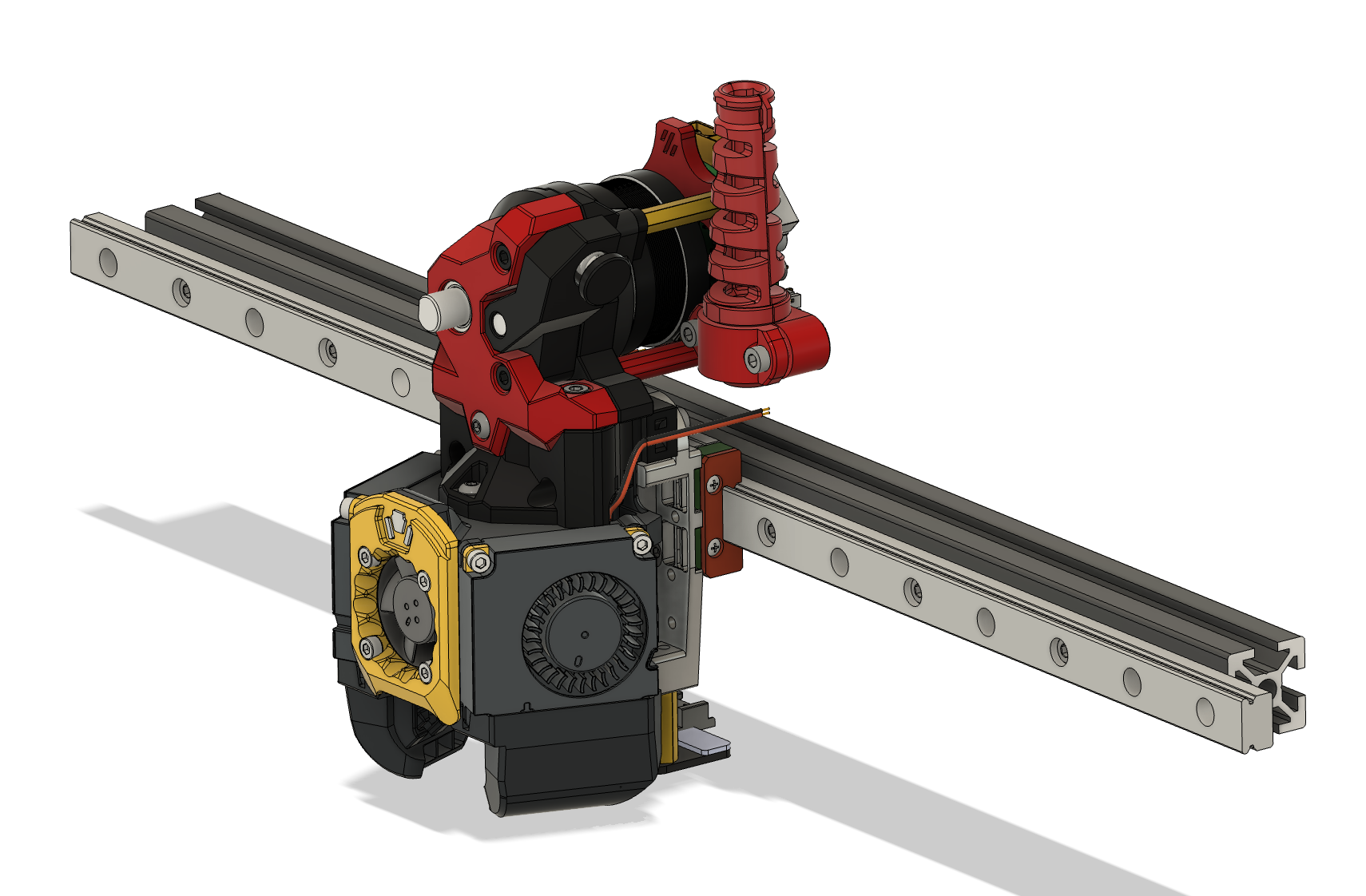

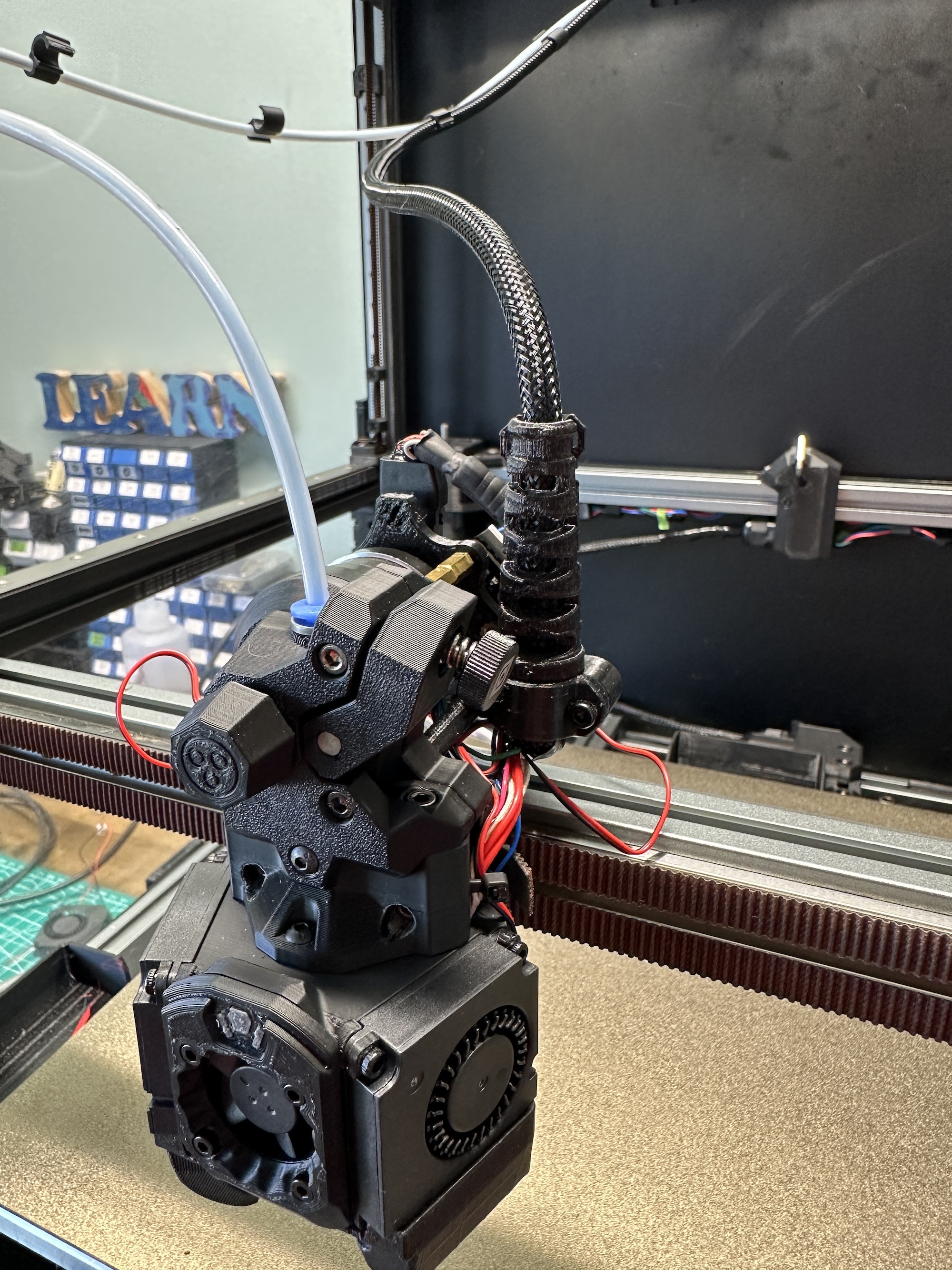

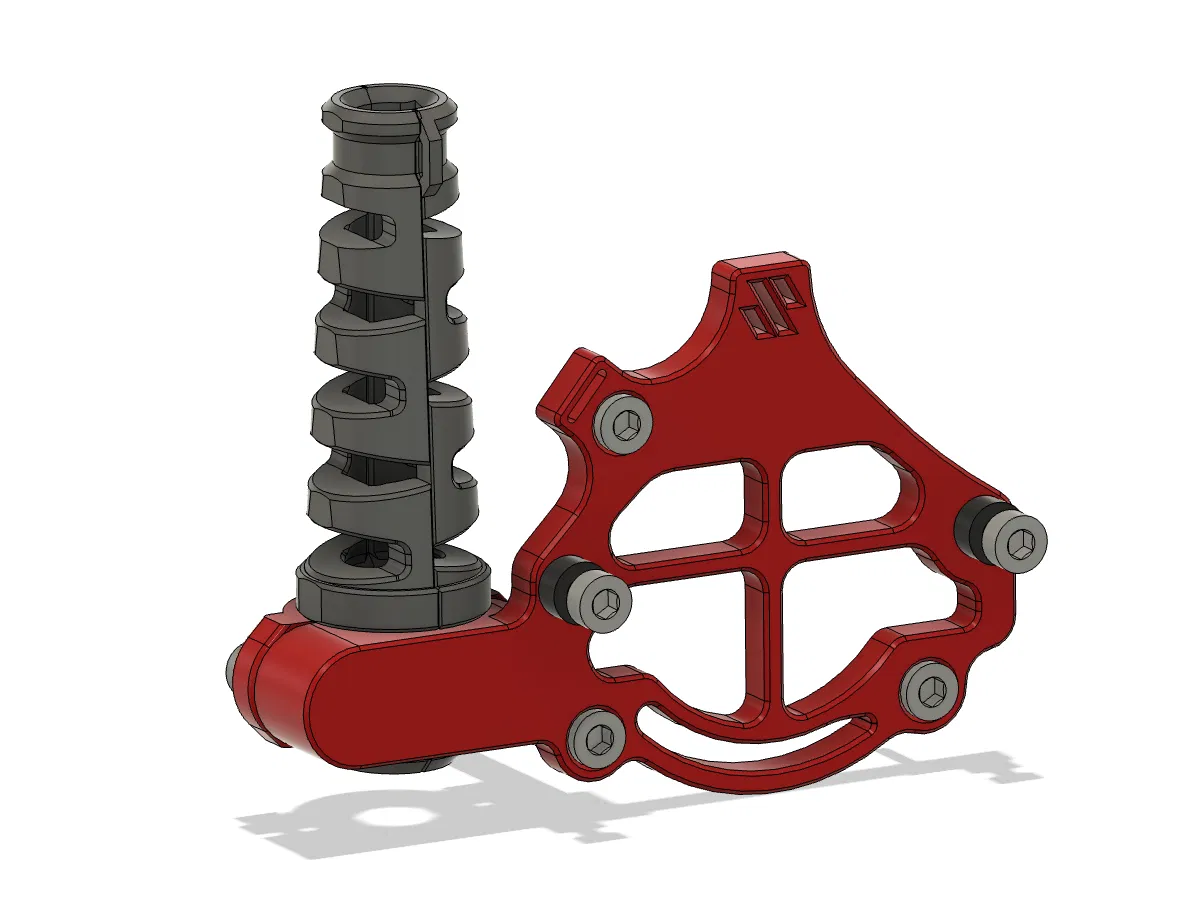

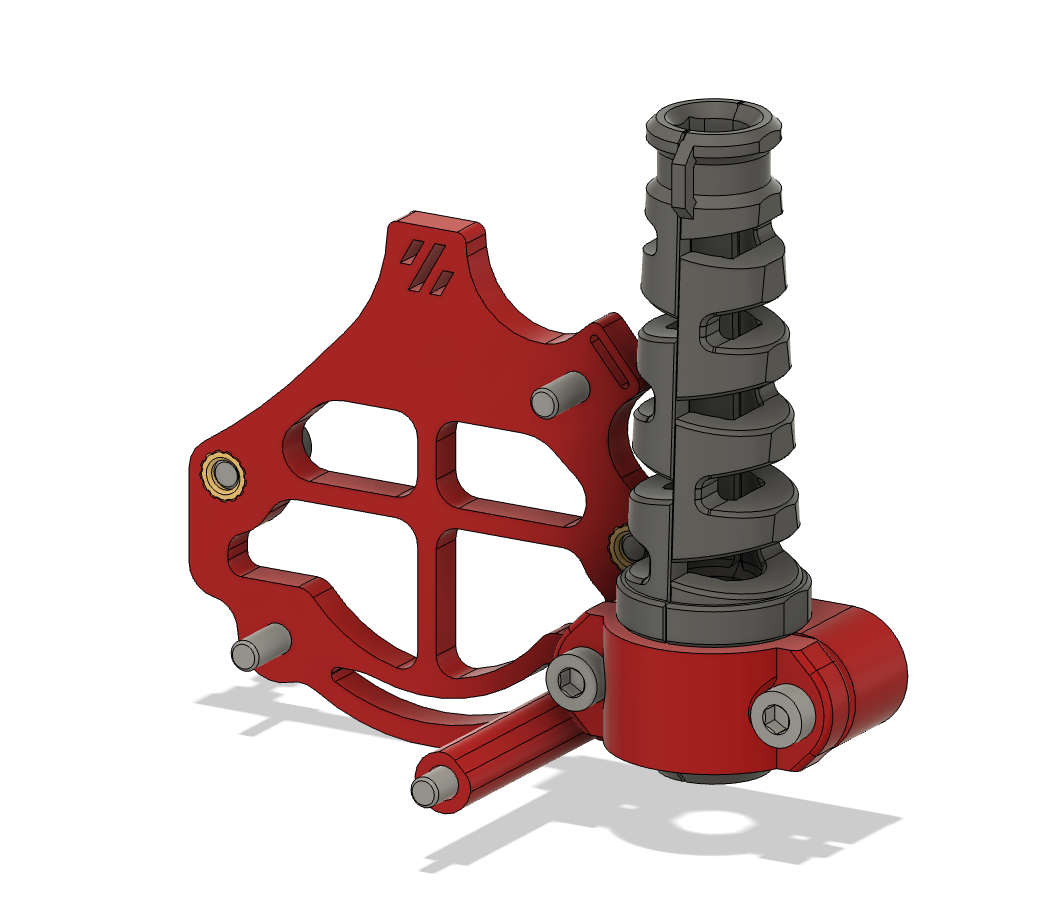

Ảnh minh họa
