Ngàm gắn WWG2 NH36/EBB36 PUG với tay đòn rút gọn

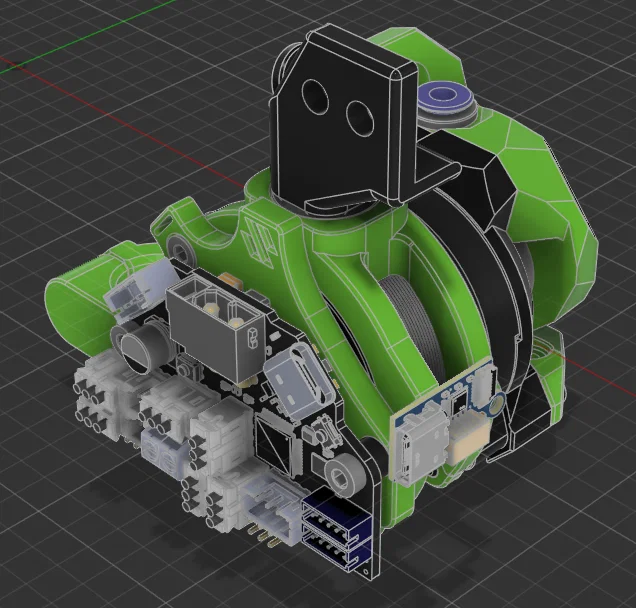

Phiên bản rút gọn của ngàm WWG2 NH36/EBB36 PUG giúp tay đòn nằm sát động cơ hơn. Thiết kế tối ưu hóa lỗ bắt ốc để dùng loại M3x30 tiêu chuẩn, tránh va chạm linh kiện trên board mạch khi lắp đặt.
Mô tả

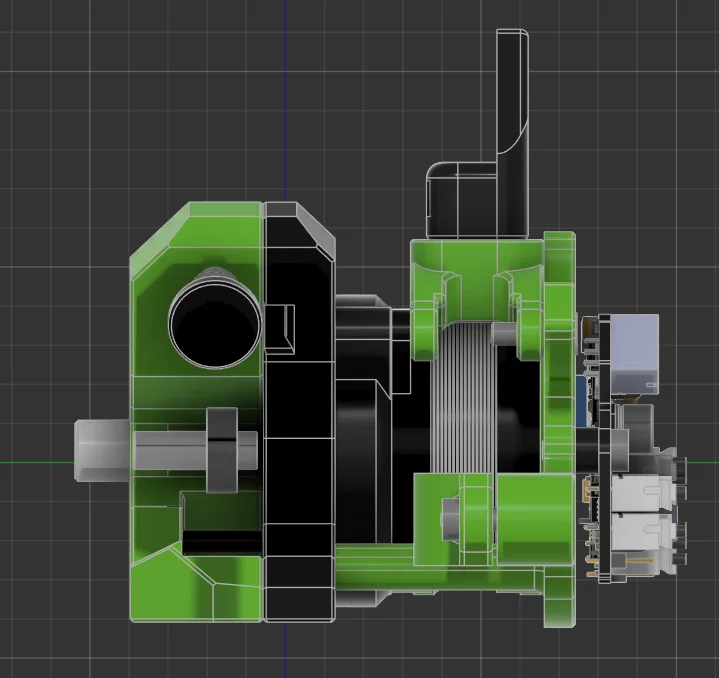

Mình đã làm ngắn lại phần tay đòn gắn ốc dài để nó nằm sát hơn về phía sau của động cơ máy đùn (extruder motor). Mình cũng đã tăng độ sâu phần khoét lỗ (counter-bore) của hai lỗ ốc phía dưới để mọi người có thể dùng ốc kích thước tiêu chuẩn cho phiên bản rút gọn này (dùng M3x30 SHCS thay vì M3x35 SHCS). Việc này cũng giúp giảm thiểu rủi ro đầu ốc chạm vào các linh kiện ở mặt sau của board mạch. Thiết kế này được tối ưu để dùng kèm với bản remix của mình cho phần ngàm xích nhựa (Drag Chain mount) WWG2.
