Bộ căng đai một mảnh (Tensioner) cho Duender XY

Nếu bạn đang sở hữu hoặc tự ráp máy in 3D hệ CoreXY như dự án Duender, thì linh kiện này chính là "trợ thủ" đắc lực để bộ phận chuyển động của máy vận hành trơn tru nhất. Bộ căng đai (tensioner) một mảnh này được thiết kế cực kỳ tinh gọn, giúp việc căn chỉnh độ căng của dây đai truyền động trở nên đơn giản hơn bao giờ hết. Thay vì phải vật lộn với nhiều linh kiện rời rạc, thiết kế nguyên khối này mang lại sự ổn định vượt trội và giảm thiểu rung chấn không mong muốn trong quá trình in ấn tốc độ cao.

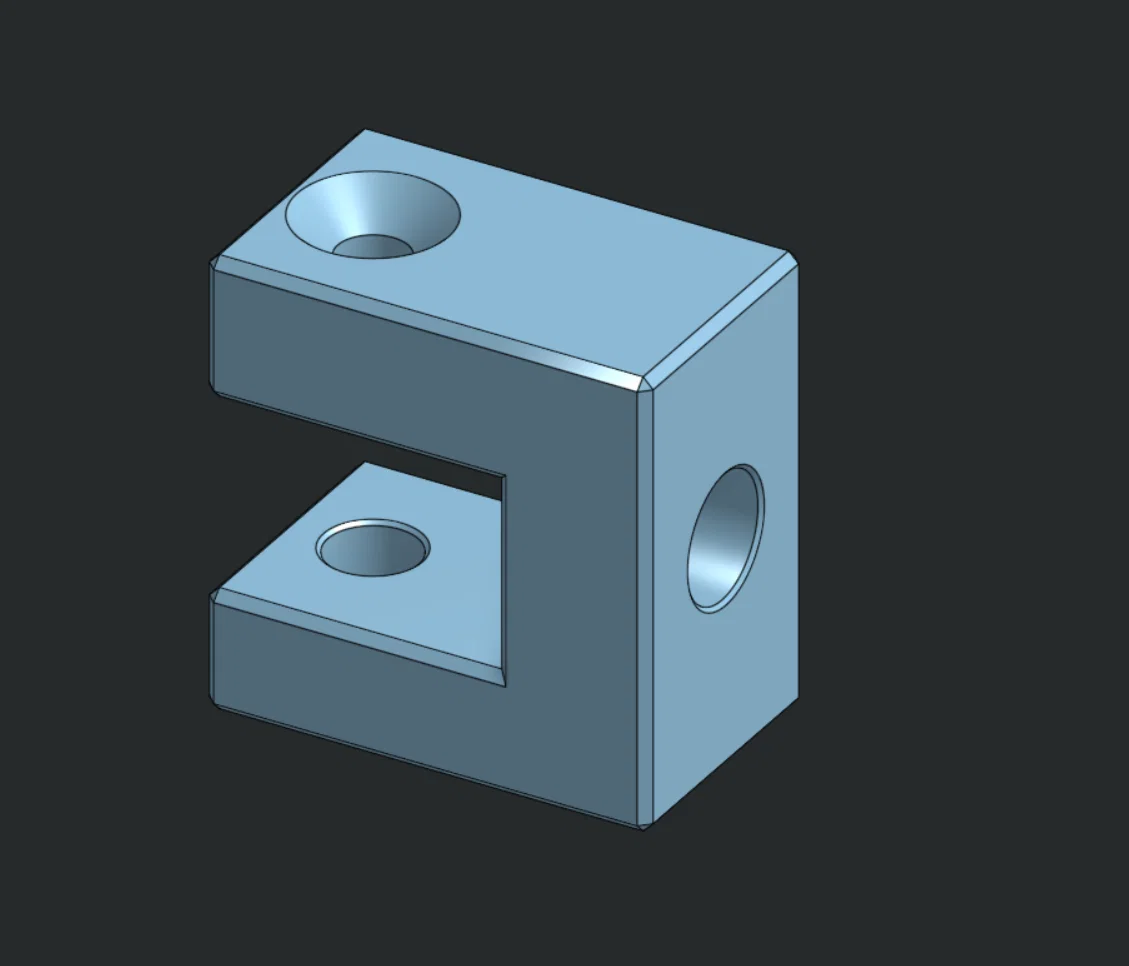

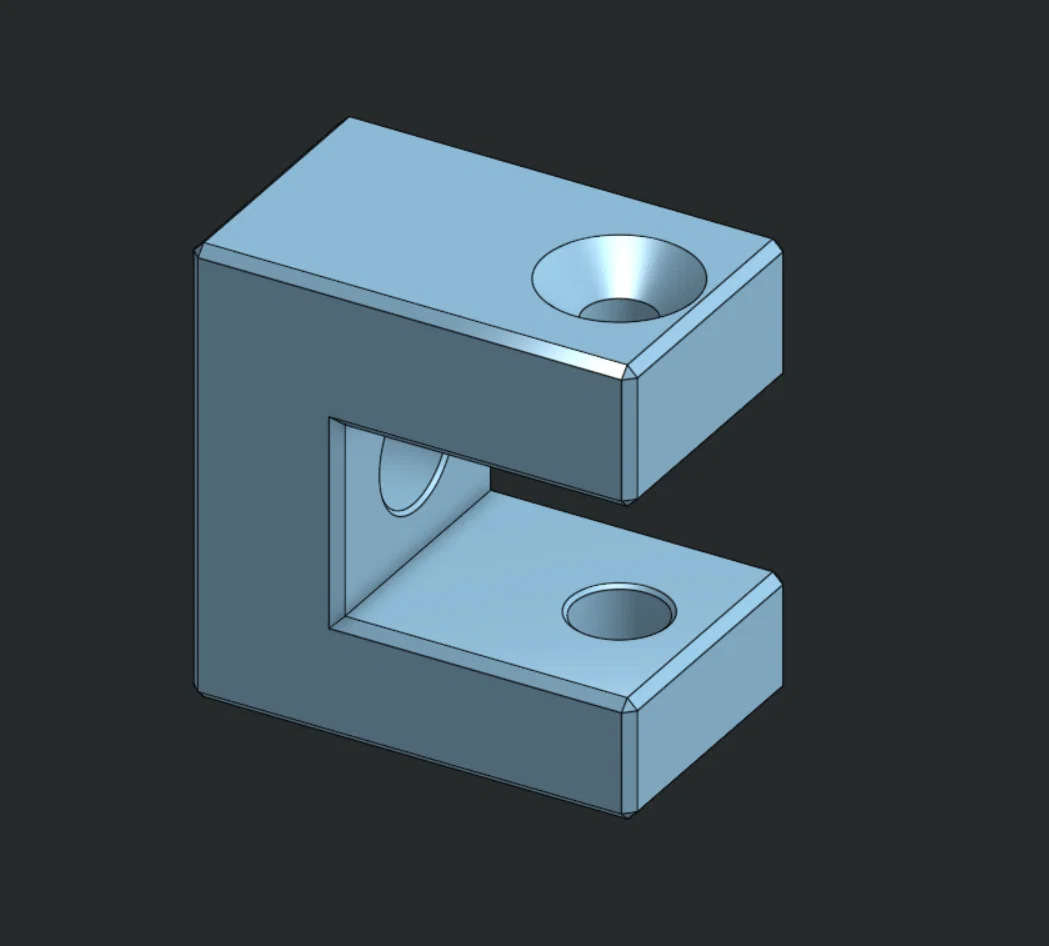

Điểm đặc biệt của bản in này là sự tích hợp sẵn các vị trí dành cho ốc cấy nhiệt (heat set inserts), bao gồm kích thước 3mm và 5mm. Việc sử dụng heat set inserts giúp liên kết giữa chi tiết in nhựa và các bộ phận cơ khí khác chắc chắn hơn rất nhiều so với việc chỉ bắt vít trực tiếp vào nhựa. Thiết kế hình chữ U này không chỉ tối ưu về mặt hình học mà còn giúp bạn dễ dàng lắp đặt vào hệ thống khung máy mà không cần phải tháo dỡ quá nhiều bộ phận phức tạp.

Để đạt được hiệu quả tốt nhất khi in linh kiện này, bạn cần lưu ý một số điểm quan trọng sau đây:

• Thiết kế tối ưu: Mẫu này có thể in ở bất kỳ mặt nào mà không cần sự hỗ trợ của support, giúp bề mặt chi tiết sau khi in sạch đẹp và đạt độ chính xác cao.
• Cấu trúc bền bỉ: Mặc dù gợi ý từ tác giả là in với 5 tường (walls) và 100% infill, tuy nhiên bạn có thể tùy chỉnh theo nhu cầu thực tế. Thông thường, in với 4-5 tường là đủ để đảm bảo độ cứng vững, bạn không nhất thiết phải in đặc 100% nếu muốn tiết kiệm thời gian và vật liệu.
• Vật liệu đề xuất: Vì đây là bộ phận chịu lực và gần khu vực động cơ, bạn nên dùng các loại nhựa chịu nhiệt tốt như PETG, ABS hoặc ASA thay vì PLA để tránh bị biến dạng khi máy chạy trong thời gian dài.
• Lắp đặt linh kiện: Hãy chuẩn bị sẵn các loại ốc cấy nhiệt tương ứng với kích thước 3mm và 5mm theo thiết kế để việc lắp ráp được nhanh chóng và chuyên nghiệp nhất.
• Độ chính xác: Nhờ thiết kế một mảnh, linh kiện này giúp duy trì lực căng đai ổn định trên trục XY, từ đó cải thiện rõ rệt chất lượng bề mặt vật in, hạn chế tình trạng bị "ringing" hoặc lệch lớp do dây đai quá chùng.

Hy vọng mẫu in này sẽ giúp các bạn nâng cấp chiếc máy in của mình một cách hoàn hảo nhất. Chúc các bạn có những bản in thành công!
