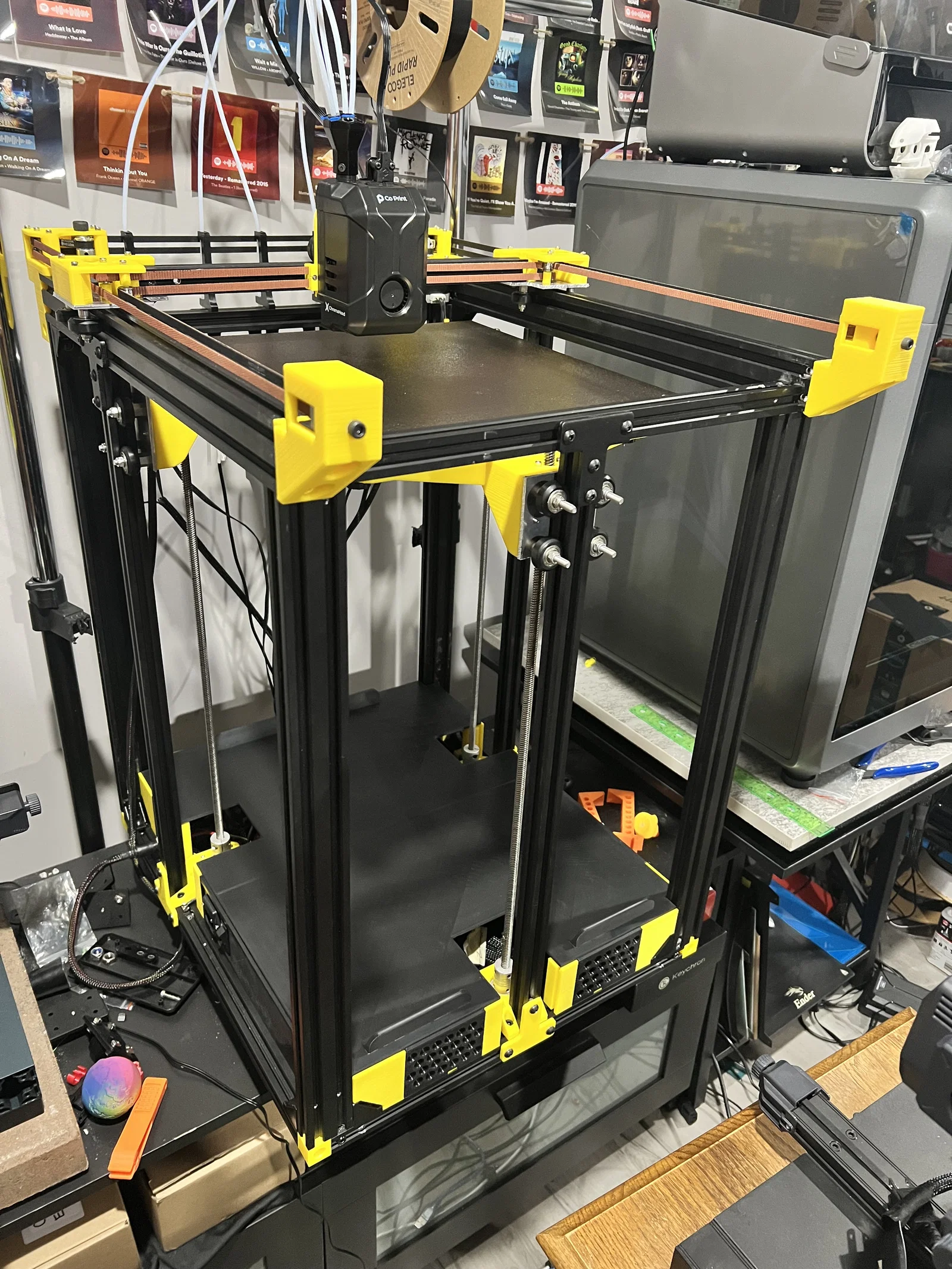

Duender Remix - Chuyển đổi DUO CR10 sang CoreXY kèm đế Gridfinity

Phần lớn quá trình lắp ráp bản này cũng tương tự như bản Duender gốc. Anh em hãy dùng thêm file STEP của Duender để đối chiếu khi lắp nhé. Danh sách linh kiện (BOM) từ bản gốc gần như là đủ, trừ khi anh em chỉ có 2 bộ trục Z và thiếu ốc, tán M3 hoặc t-nut. Mình khuyên anh em nên mua thêm một bộ thanh nhôm v-slot 550mm nếu muốn có chiều cao trục Z tối đa. _https://www.amazon.com/dp/B099MPZ9K5?ref=ppx_yo2ov_dt_b_fed_asintitle. Món này cũng giúp việc căn chỉnh trục Z dễ dàng hơn rất nhiều.

Điểm khác biệt duy nhất nằm ở các chi tiết in cho trục Z và phần đế bảo vệ linh kiện điện tử.

Anh em có thể dùng cho CR10 và CR10s. Mình chưa thử với các dòng khác nên hãy nhớ đo kỹ chiều dài thanh nhôm nếu có ý định thay đổi.

Mình đã cung cấp các tấm panel trống nếu anh em muốn tự tùy chỉnh. Hãy lật ngược (mirror) tấm panel nếu muốn lắp cho phía bên phải.

In ấn

Phần đế được in bằng nhựa PLA trên máy in khổ lớn như Elegoo Neptune 3 Max. Nếu máy nhỏ, anh em có thể chia nhỏ chi tiết rồi hàn lại bằng mỏ hàn hoặc tự chỉnh sửa file.

Sẽ cần dùng support cho các tấm panel, các trụ đỡ và thanh ổn định phía trước.

Tất cả các file STL đã được đặt đúng chiều như lúc mình in.

Mẹo lắp ráp

Các thanh nhôm đế vẫn dùng từ CR10, chỉ là nới rộng ra thêm 20mm. Hãy dùng cục spacer 20mm trong phần phụ kiện để căn cho chuẩn. Các trụ đứng trục Z dùng thanh nhôm trục X và thanh nhôm trên cùng của CR10. Thanh ray trục Y lấy từ thanh nhôm trục Y của CR10. Các thanh giằng trên cùng phía trước và sau là thanh 400mm lấy từ phần đỉnh hoặc mặt trước/sau của khung CR10.

Anh em sẽ không dùng được các núm vặn lớn của lò xo bàn in, nên tự in loại mới nhé. Có thể bắt vít trực tiếp vào bản in hoặc dùng ốc tán M4 hay tán nhiệt (heatset insert).

Trụ trục Z bên hông cần cách thanh nhôm phía sau 134mm.

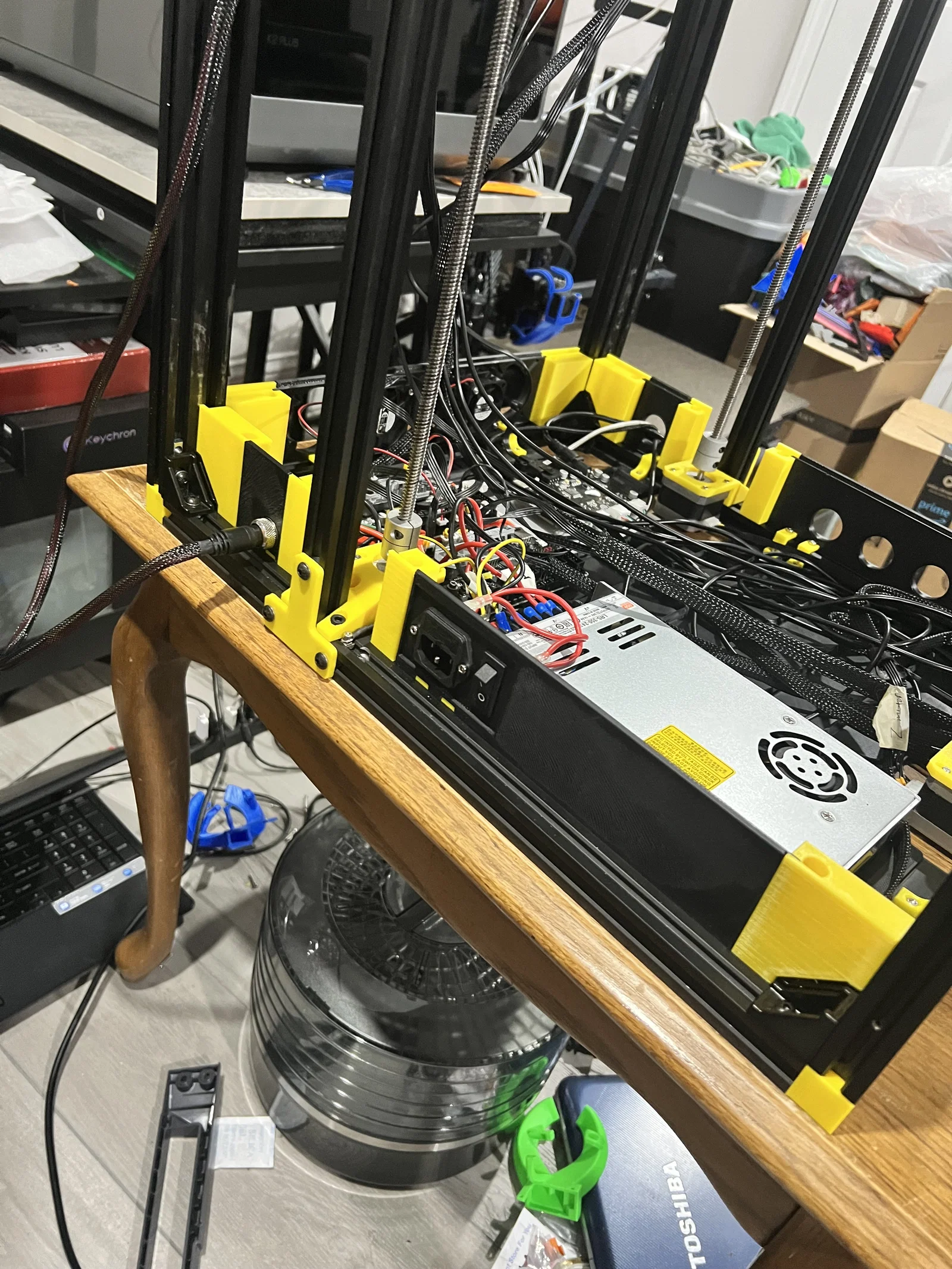

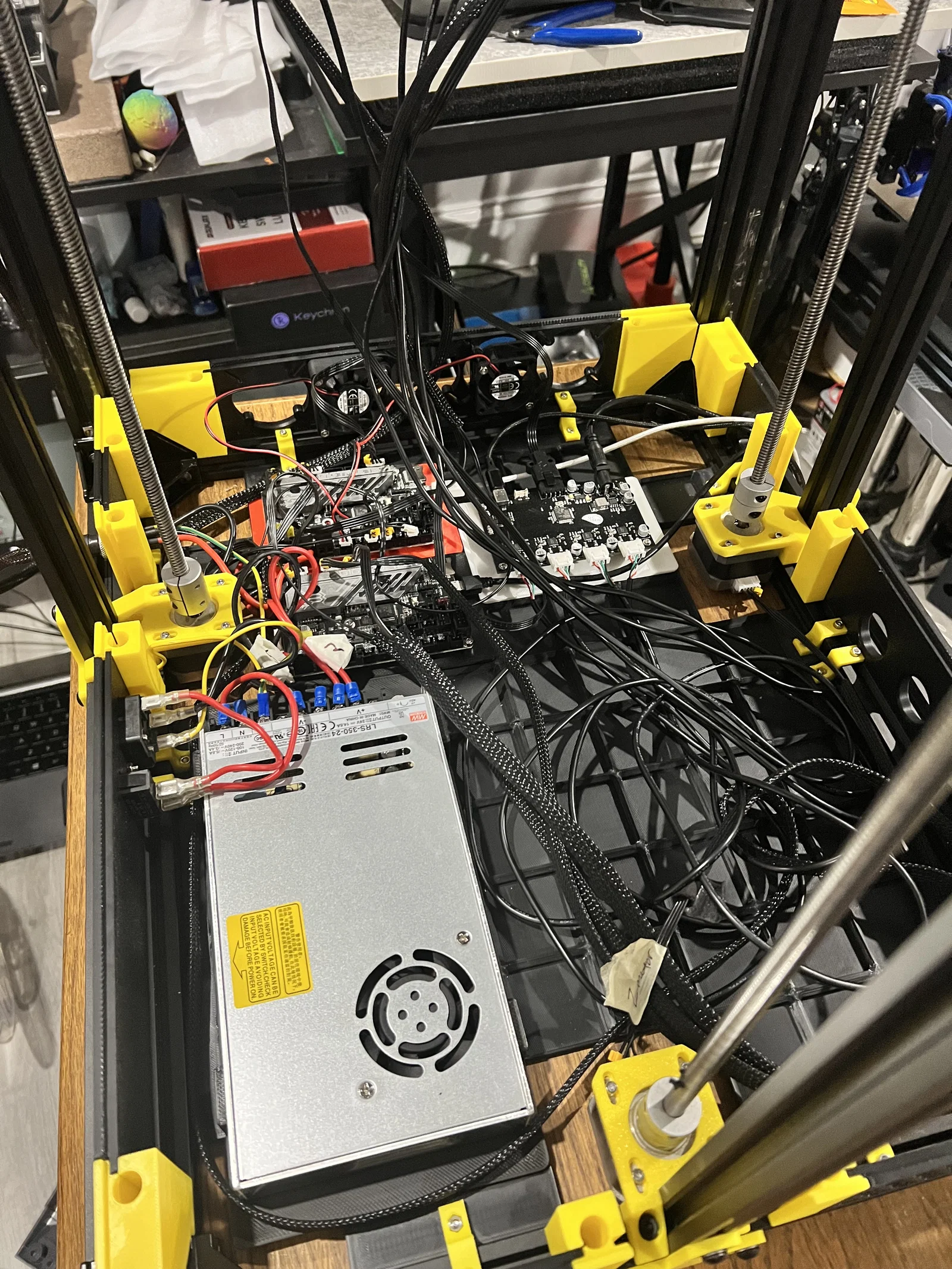

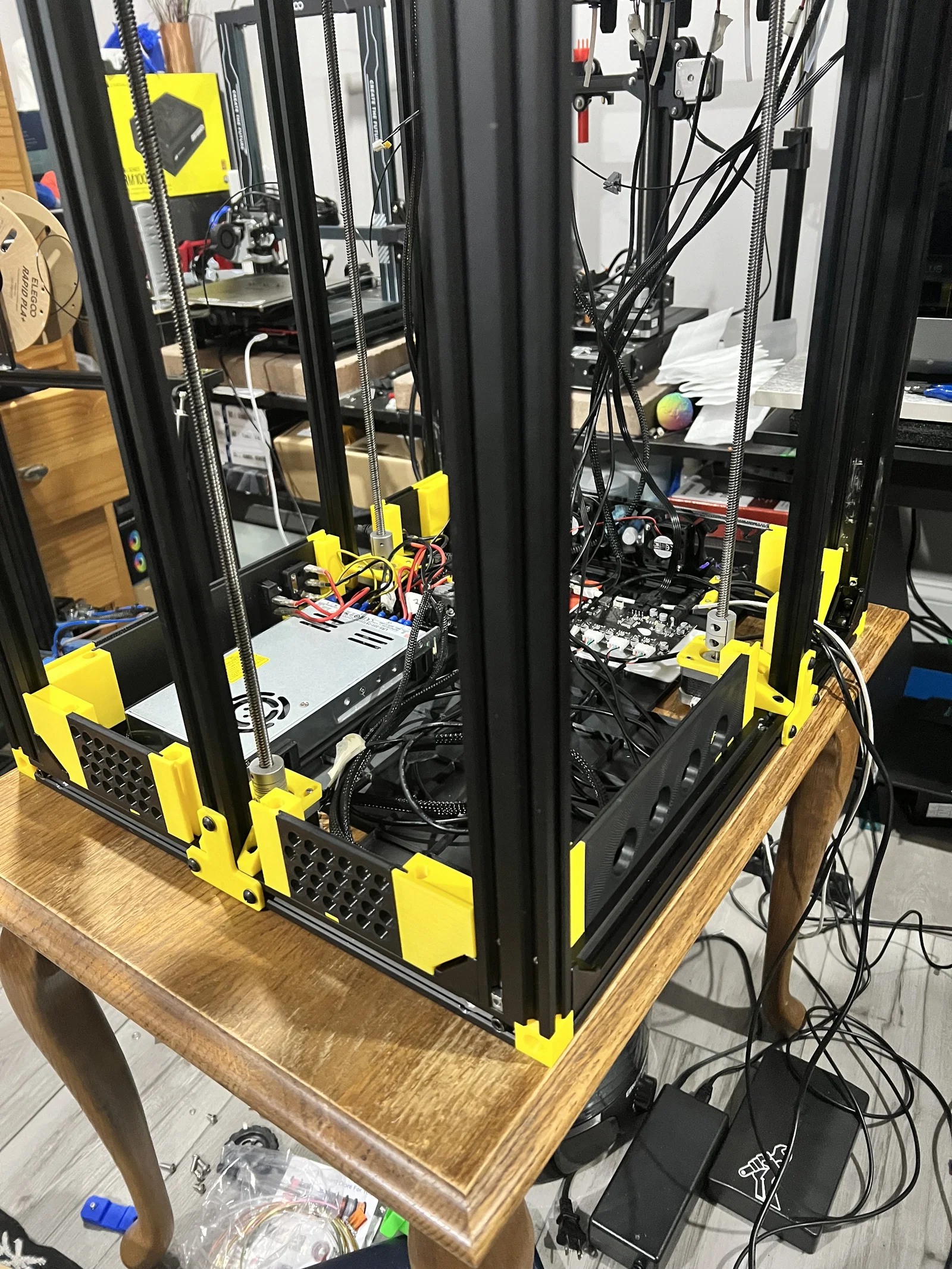

Phần đế bảo vệ cần 14 t-nut M3, 14 ốc M3x18, 10 ốc M3x8 và 10 tán M3.
