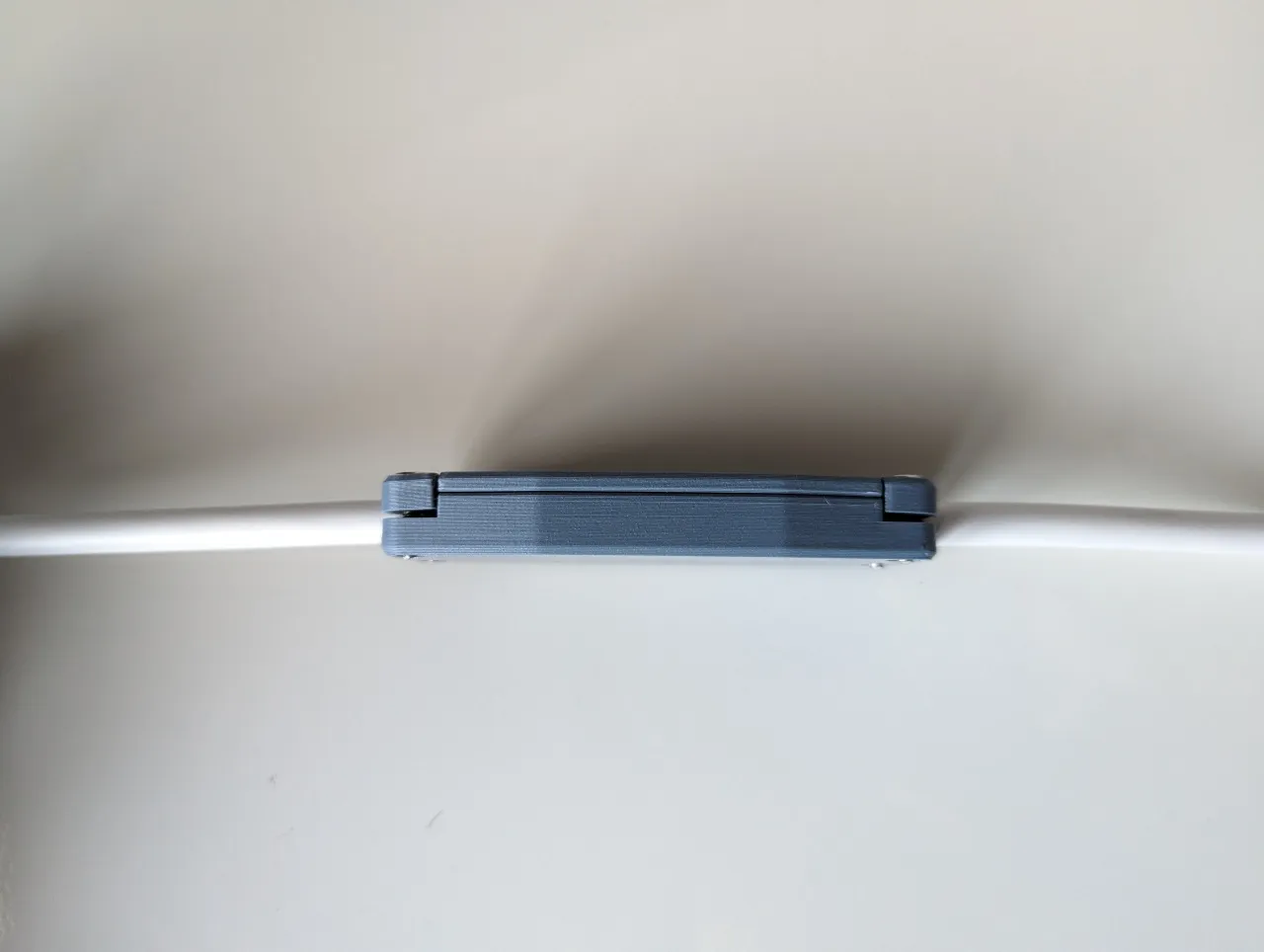

Hộp nối Inline Wago 221 cho dây mềm 2, 3, 4 hoặc 5 ruột

Cảnh báo an toàn điện:

Thao tác với điện rất nguy hiểm và có thể gây chết người. Xin đừng cố gắng sử dụng hộp nối này nếu bạn không quen thuộc với các quy trình an toàn điện và các quy định hiện hành tại quốc gia của bạn. Sự an toàn của bạn không thuộc trách nhiệm của tôi.

Mô tả:

Tôi nhận thấy mình có xu hướng làm hộp nối cho đầu nối Wago 221… Cái này dành cho dây mềm (2, 3, 4 và 5 ruột) bằng đầu nối dạng inline.

• Chứa đầu nối inline wago 221 thông thường (221-2411): https://www.wago.com/gb/installation-terminal-blocks-and-connectors/inline-splicing-connector-with-levers/p/221-2411). Các đầu nối hỗ trợ cả dây đơn lõi và đa sợi, nên về mặt kỹ thuật không cần thêm ống bọc ferrule. Cá nhân tôi thích có chúng nhưng tôi hiểu là có cả ưu và nhược điểm khi có hoặc không có chúng. Tùy bạn quyết định.
• Cơ chế đầu vào cáp và giảm căng dây bao gồm một nắp đậy độc lập với 2 ốc vít ép cách điện bên ngoài của cáp vào một rãnh có răng cưa giữ chặt cáp. Các nắp đậy đầu vào cáp không được vặn chặt hoàn toàn, chỉ cần ép cáp đủ lực để giữ chúng cố định mà không làm hỏng (xem ảnh). Cáp có đường kính lớn hơn sẽ yêu cầu một khoảng hở lớn hơn trên nắp đậy.
• Các mẫu có sẵn cho dây mềm 1mm2 (318*Y) 2, 3, 4 hoặc 5 ruột với kích thước lỗ dây ước tính. Do cơ chế giảm căng dây, có một chút dung sai cho đường kính dây.
• Vỏ được thiết kế cho dây đồng mềm đa sợi trên lớp vỏ ngoài tròn. Nó sẽ không hoạt động cho dây đơn lõi cứng do lỗ vào không phù hợp cho cáp twin&earth (có thể là một biến thể trong tương lai).
• Nắp giữa được gắn vào hộp bằng 4 khớp bấm. Chúng được thiết kế để giữ chắc chắn cho hoạt động không thường xuyên, vì hộp nối thường được lắp đặt và để yên trong thời gian dài.

Nếu bạn muốn xem các vỏ hộp khác của tôi cho đầu nối Wago, vui lòng xem bên dưới:

• Hộp nối nhỏ gọn dùng 2 vít M3
• Mẫu nhỏ gọn cho 3 dây và Wago 212-413
• Vỏ inline cho Wago 212-2411 (cái này)
• Vỏ inline cho Wago 212-2411 có lỗ vặn ốc

Hướng dẫn

1. Nhả hoàn toàn các kẹp giảm căng ở hai đầu hộp, nhấc nắp lên.
2. Tuốt vỏ và kết nối một dây mềm, đảm bảo rằng kẹp giảm căng bám vào vật liệu cách điện bên ngoài.
   1. Đảm bảo các đầu nối wago nằm đúng vị trí trong hốc của chúng.
   2. Lắp kẹp giảm căng cho dây đó một cách nhẹ nhàng.
3. Tuốt vỏ và kết nối dây mềm đối diện, sau đó là kẹp giảm căng đối diện, đảm bảo nó bao trùm lớp cách điện bên ngoài của dây mềm.
   1. Đảm bảo các đầu nối wago nằm đúng vị trí trong hốc của chúng.
4. Siết nhẹ các kẹp giảm căng - bạn không cần siết chặt hoàn toàn - tất cả những gì chúng cần làm là bám vào lớp cách điện bên ngoài để dây mềm không kéo vào các đầu nối.
5. Gắn nắp vào vị trí bằng khớp bấm.
6. Xong.

Tính năng thiết kế bổ sung

• Cơ chế đầu vào cáp và giảm căng cho phép có dung sai về đường kính dây.
• Cơ chế giảm căng được giữ bằng 2 ốc vít M3 và đai ốc ở mặt dưới.
• Đầu nối Wago được ‘khóa cố định’ để chúng không di chuyển sau khi nắp được đặt vào
