Hộp nối Wago 221 cho dây điện mềm 3, 4 hoặc 5 lõi [nhỏ gọn]

Cảnh báo an toàn điện:

Chơi với điện rất nguy hiểm và có thể gây tử vong. Vui lòng không cố gắng sử dụng hộp nối này nếu bạn không quen thuộc với các quy trình an toàn điện và các quy định hiện hành tại quốc gia của bạn. Sự an toàn của bạn không phải là trách nhiệm của tôi.

Mô tả:

Tôi cần một hộp nối cho dây điện mềm 4 lõi và thay vì ra cửa hàng mua, tôi quyết định dành vài chục giờ và một ít sợi filament để tự thiết kế và chế tạo. Nếu bạn cũng hay lang thang trên trang này, bạn sẽ hiểu.

Đây là phiên bản nhỏ gọn của mẫu ban đầu, mà hóa ra không nhỏ hơn đáng kể… nhưng tôi không quyết định được mình thích cái nào hơn, nên thực tế là tôi đang dùng cả hai.

Đây là phiên bản nhỏ gọn.

Nếu bạn muốn xem các hộp nối khác của tôi cho đầu nối Wago, vui lòng xem bên dưới:

• Hộp nhỏ gọn dùng 2 ốc M3 (hộp này)
• Hộp nhỏ gọn cho 3 dây và Wago 212-413
• Hộp nối tuyến tính cho Wago 212-2411
• Hộp nối tuyến tính cho Wago 212-2411 có lỗ vít

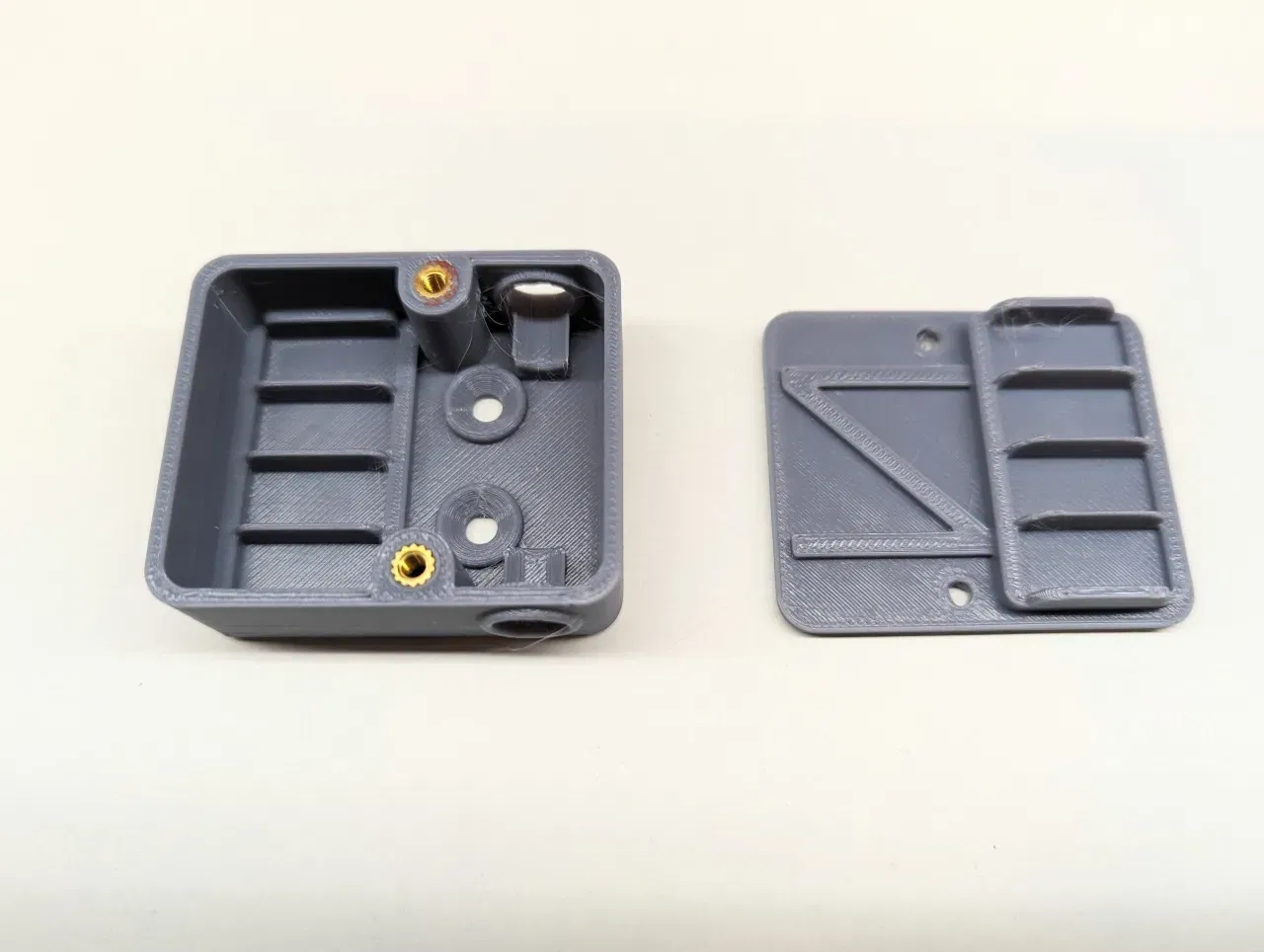

Phiên bản tiêu chuẩn có 4 ốc giữ nắp và do đó có cấu hình bên trong hơi khác một chút do các gờ đỡ ốc.

• Chứa đầu nối wago 221 loại 2 chân thông thường (221-412: https://www.wago.com/gb/installation-terminal-blocks-and-connectors/splicing-connector-with-levers/p/221-412). Đầu nối hỗ trợ dây đơn lõi và dây đa sợi, vì vậy về mặt kỹ thuật không cần thêm đầu cosse. Cá nhân tôi thích có chúng nhưng tôi hiểu là có cả ưu và nhược điểm. Tùy bạn quyết định.
• Có các mẫu cho dây điện mềm 1mm² 3, 4 hoặc 5 lõi (318*Y) với kích thước lỗ dây tương ứng. Các loại dây khác (tiết diện hoặc cách điện khác) sẽ yêu cầu điều chỉnh lỗ vào dây.
• Có các biến thể cho lối vào dây từ dưới hoặc từ bên cạnh (dưới-bên, dưới-dưới, bên-bên).
• Vỏ được thiết kế cho dây đồng mềm đa sợi. Nó có lẽ sẽ không hoạt động đối với dây lõi đơn cứng do không gian và cách đi dây, và lỗ vào dây không phù hợp với loại twin&earth. Loại sau thì dễ sửa. Loại trước cần một chút thử nghiệm.
• Nắp được gắn vào hộp bằng các bộ phận ren nhiệt M3 (những cái này rất hay https://cnckitchen.store/products/gewindeeinsatz-threaded-insert-m3-standard-100-stk-pcs). Ốc cần ren ít nhất khoảng 5mm. Ốc 10mm dùng tốt.

Kích thước

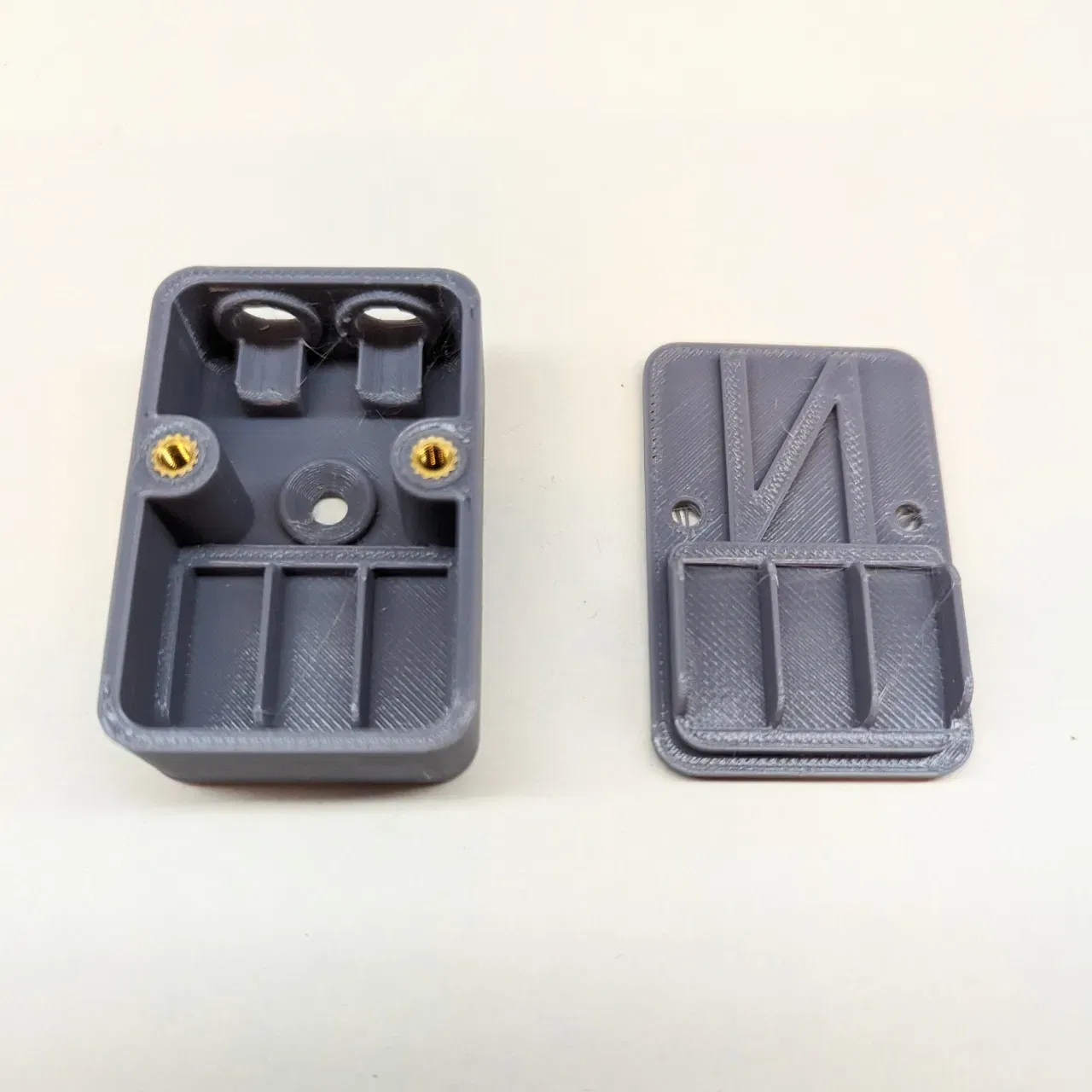

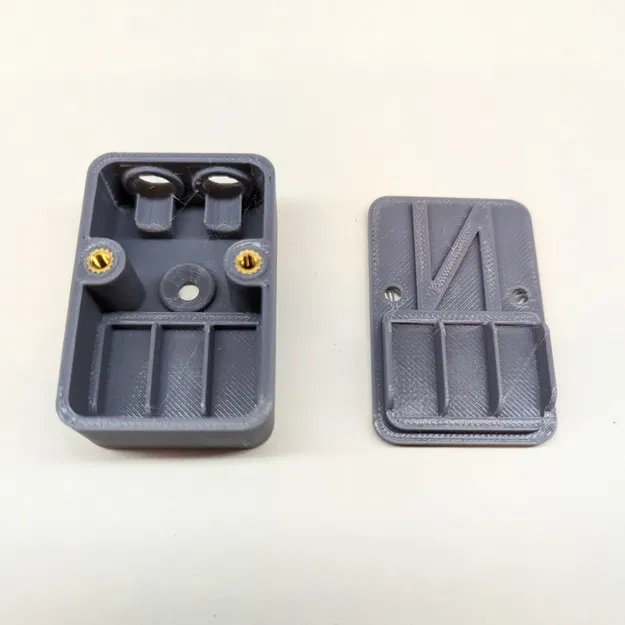

• Hộp nối nhỏ gọn 3 lõi: 34.48R x 52.16D x 19.31C (mm)
• Hộp nối nhỏ gọn 4 lõi: 44.14R x 52.16D x 19.31C (mm)
• Hộp nối nhỏ gọn 5 lõi: 53.8R x 52.16D x 19.31C (mm)

Bất kể hai bên nào có lỗ vào dây đều sẽ thêm khoảng 1mm cho gờ tròn, vì vậy chiều rộng và chiều dài sẽ thay đổi tới 1mm tùy thuộc vào biến thể được chọn.

Hướng dẫn

1. Kiên nhẫn. Đây là công việc tỉ mỉ. Vỏ được thiết kế để nhỏ gọn, nghĩa là có ít không gian để thao tác.
2. Trượt dây rút để cố định dây, nhưng đừng siết chặt chúng. Bạn có thể cần dùng kìm mũi nhọn nhỏ để kéo chúng ra, ngay cả với các góc bo tròn.
3. Luồn một dây điện mềm vào, tước lớp cách điện bên ngoài sao cho dây rút có thể kẹp chặt nó. Tước vỏ từng sợi dây theo độ dài chính xác nhất có thể, lưu ý rằng không phải tất cả các sợi dây sẽ có cùng độ dài.
   1. Sau khi dây được cắt theo độ dài, bạn có thể luồn dây cáp mềm sâu hơn vào hộp và kết nối các dây với đầu nối wago bên ngoài hộp. Điều này cho phép có nhiều không gian hơn để làm việc.
   2. Kết nối các dây với đầu nối wago, kiểm tra xem chúng có vừa vặn trở lại với dây ở đúng vị trí không. Đừng siết chặt dây rút vội!
4. Luồn dây mềm còn lại vào, lặp lại quy trình trên.

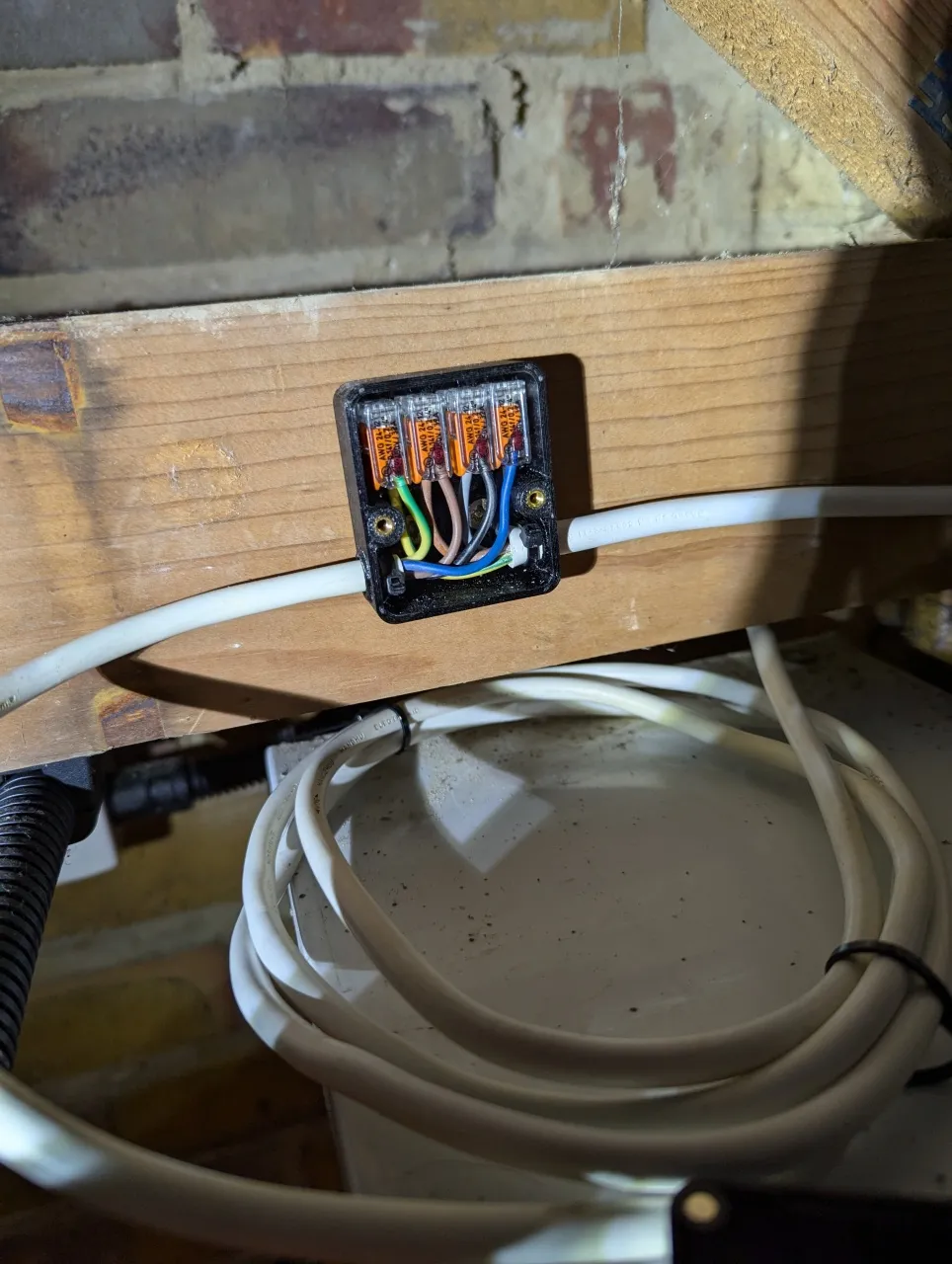

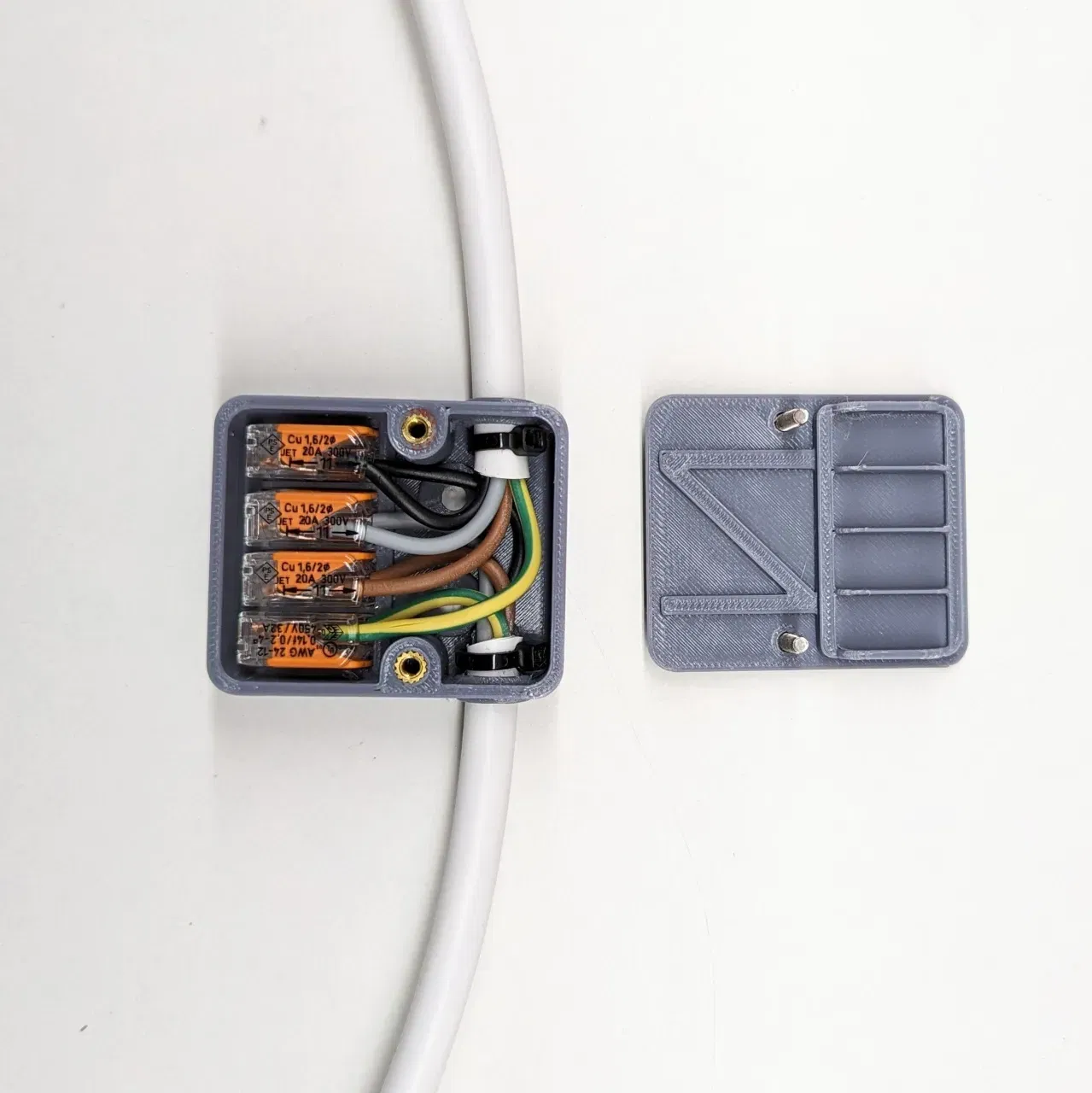

5. Nếu cả hai dây mềm đã vào vị trí, đầu nối wago đã nằm gọn trong các khe, và lớp cách điện bên ngoài đã che phủ gờ giữ dây rút, hãy bắt đầu siết chặt dây rút, đảm bảo mọi thứ vẫn ở đúng vị trí. Khi mọi thứ đã vào vị trí, hãy siết chặt hoàn toàn dây rút và cắt bỏ phần thừa bằng kìm cắt.

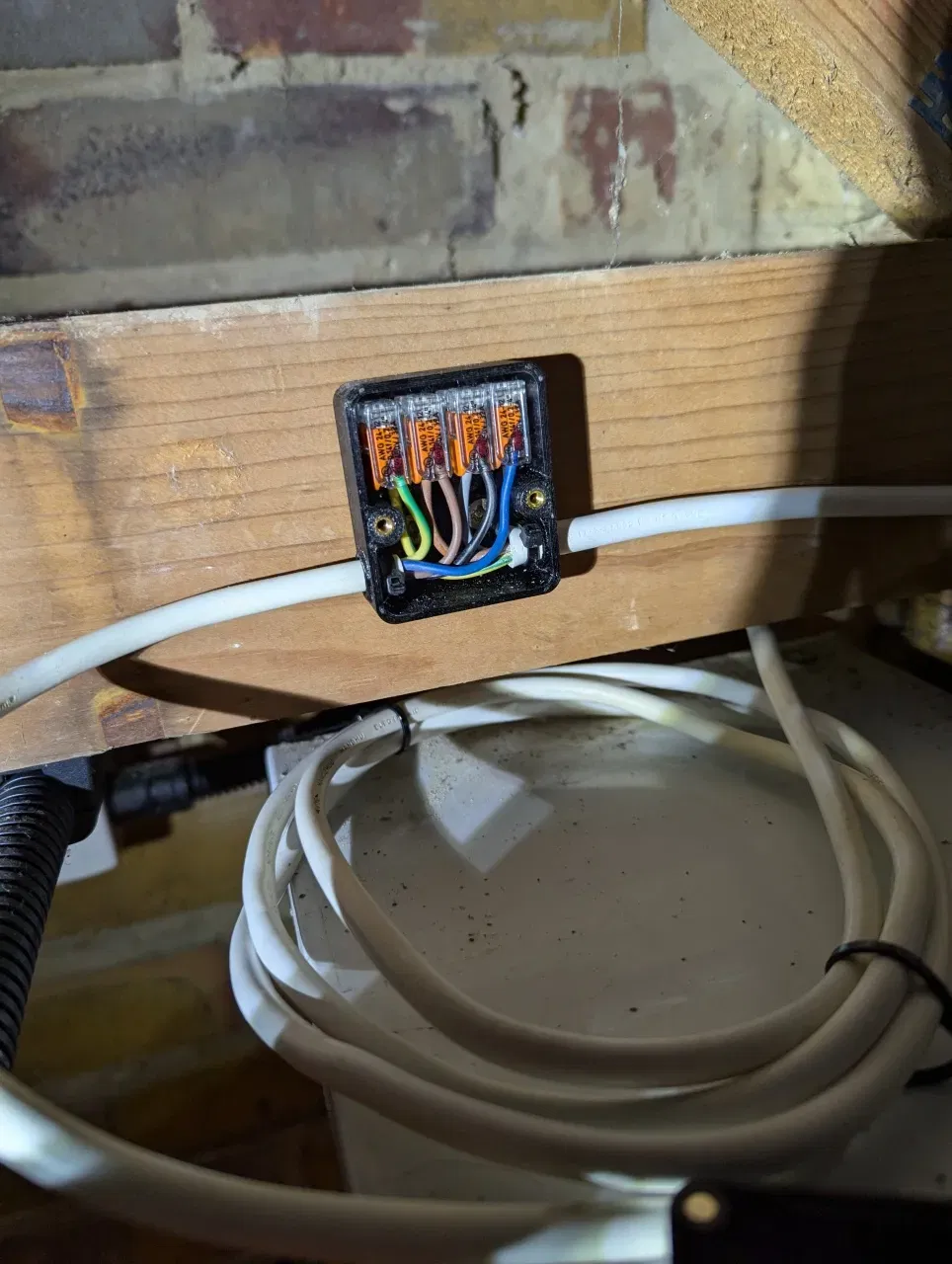

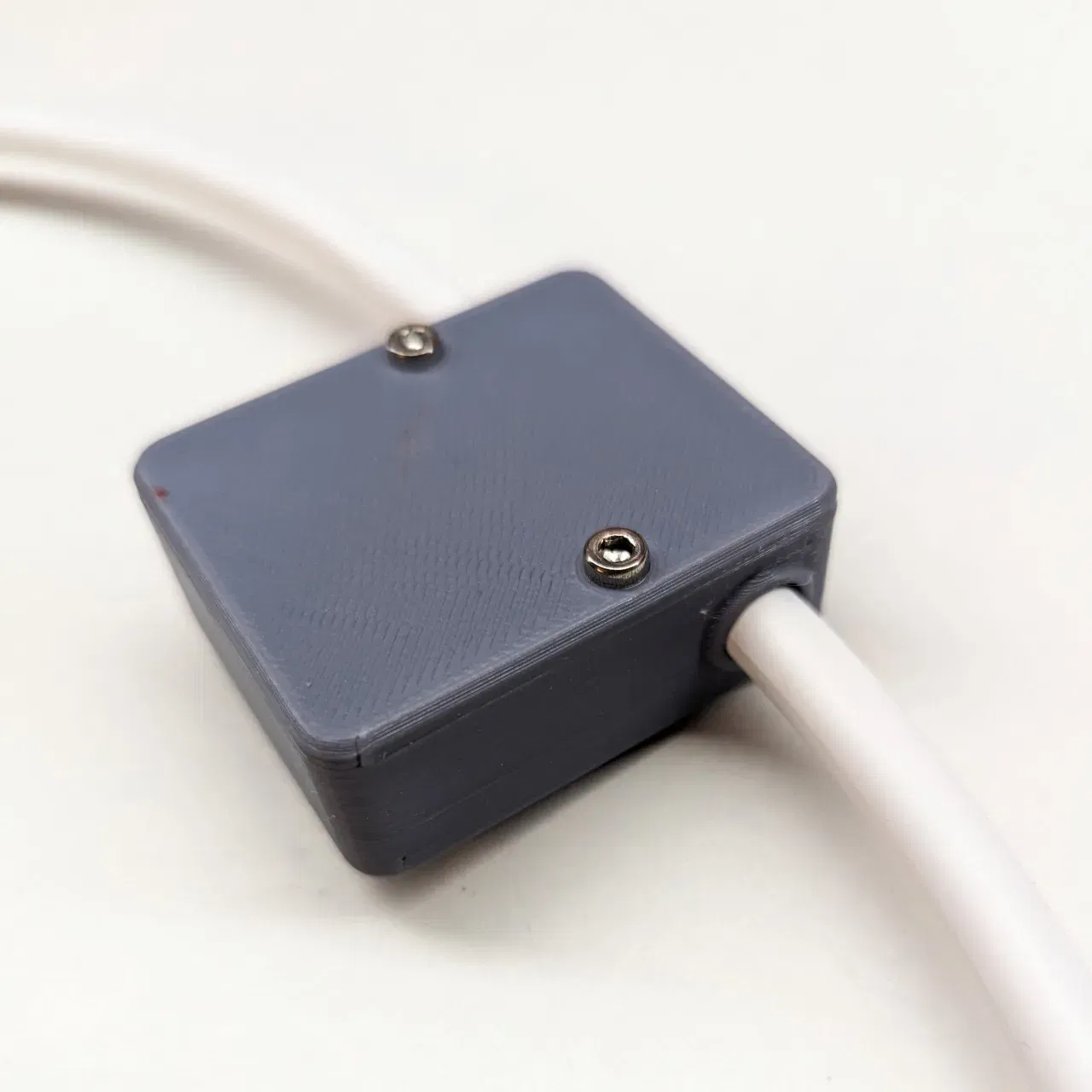

6. Đặt và vặn nắp.
7. Xong.

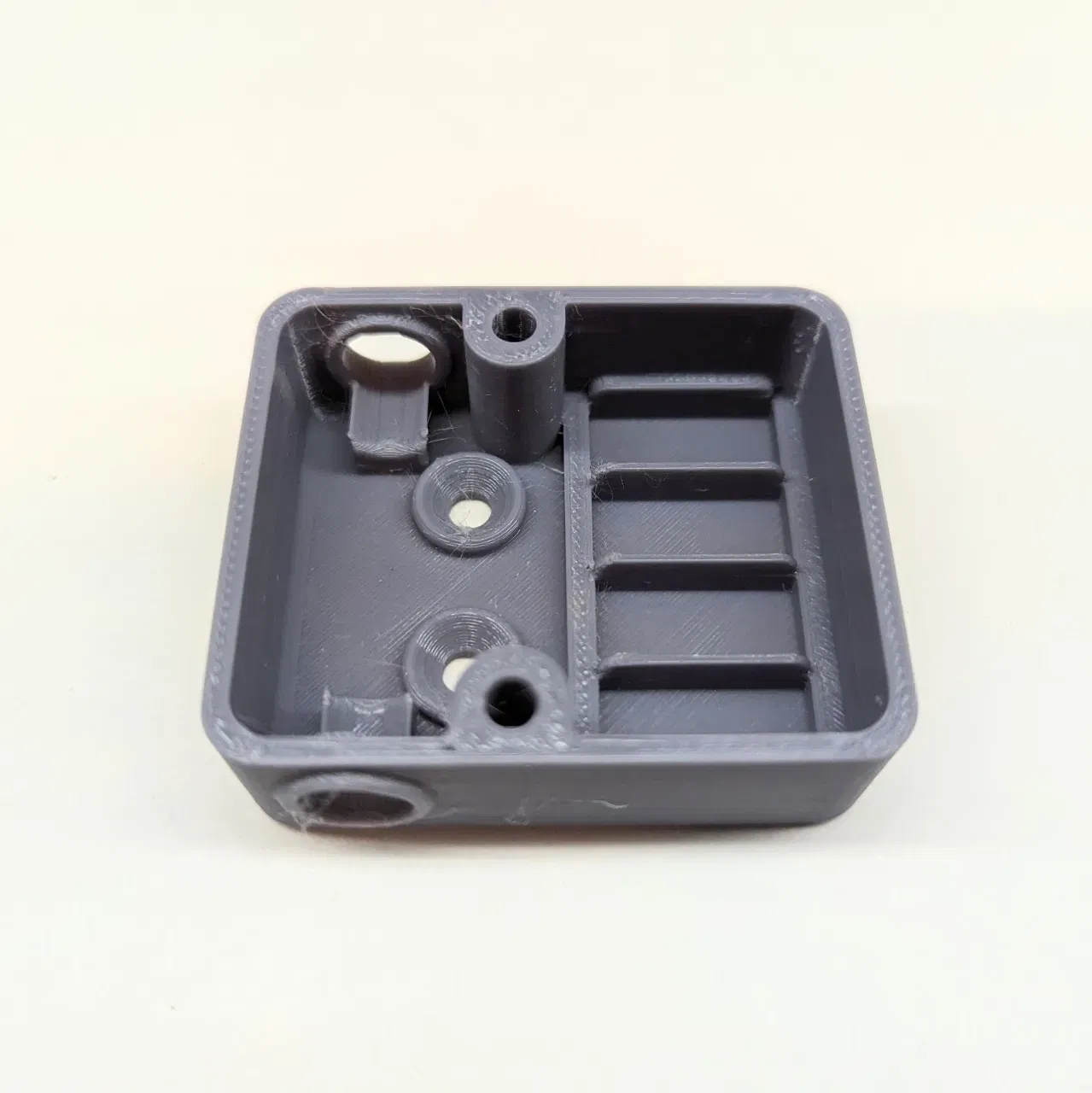

Tính năng thiết kế bổ sung

• Lỗ vào dây khít để hạn chế bụi xâm nhập
• Khe cho dây rút bên trong để giảm tải cho dây
• Lỗ gắn cho ốc chìm
• Bán kính góc để dây rút dễ dàng quấn quanh
• Đầu nối Wago được ‘khóa cố định’ để chúng không di chuyển sau khi nắp được đặt
