Hộp nối tiếp Wago 221 cho dây mềm 2, 3, 5 lõi có lỗ vít

Cảnh báo an toàn điện:

Làm việc với điện rất nguy hiểm và có thể gây chết người. Vui lòng không cố gắng sử dụng hộp nối này nếu bạn không quen thuộc với các quy trình và quy định an toàn điện hiện hành ở quốc gia của bạn. An toàn của bạn không phải là trách nhiệm của tôi.

Mô tả:

Đây là hộp nối để kết nối nối tiếp dây mềm 2, 3, 4 hoặc 5 lõi.

• Chứa các đầu nối nối tiếp wago 221-2241 thông thường: https://www.wago.com/gb/installation-terminal-blocks-and-connectors/inline-splicing-connector-with-levers/p/221-2411)..
• Lỗ vít để giữ vỏ hộp vào bề mặt.

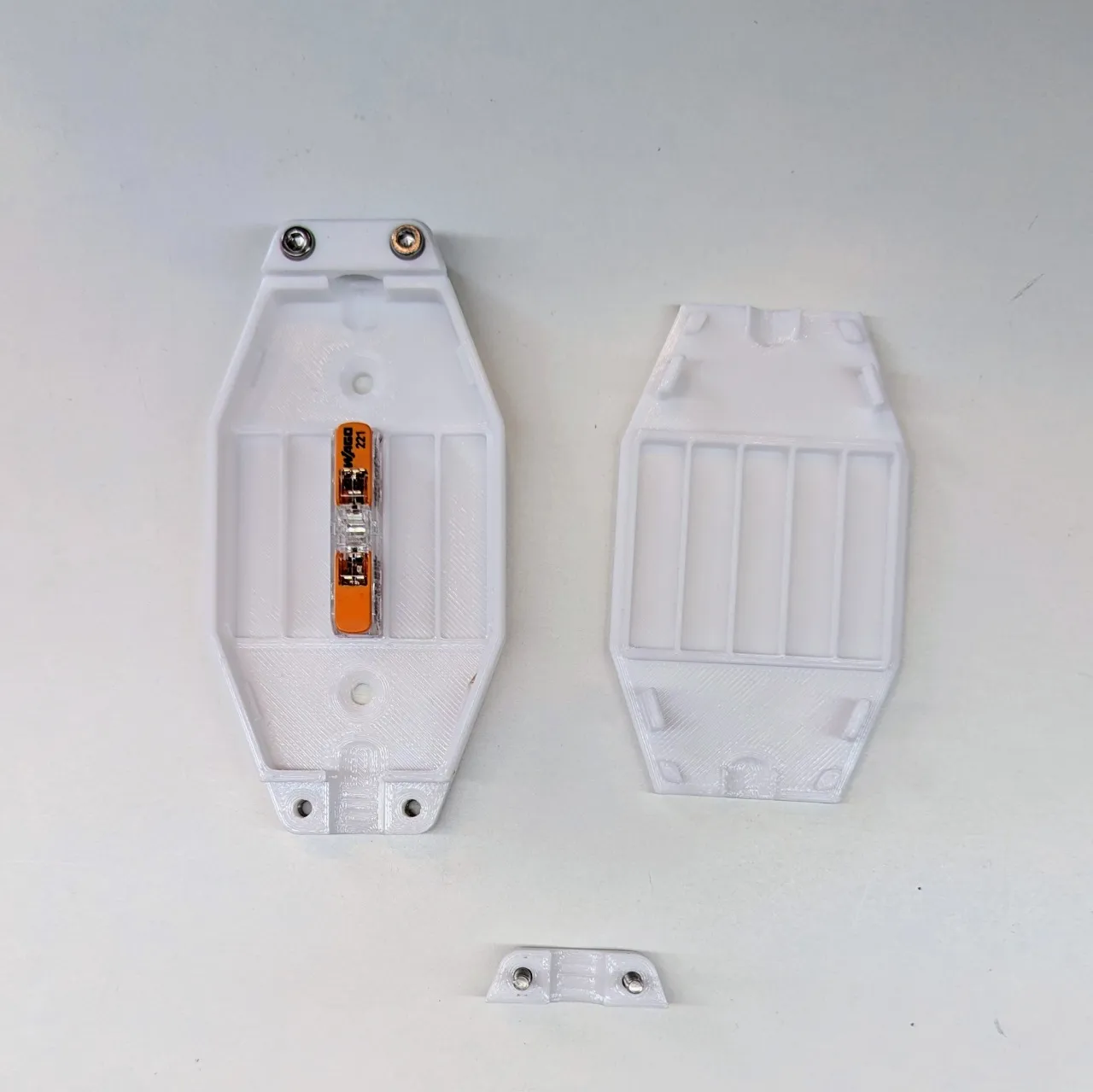

• Cơ cấu vào cáp và giảm căng dây bao gồm một nắp độc lập với 2 vít siết chặt lớp vỏ ngoài của cáp vào một rãnh răng cưa giữ nó cố định. Các nắp vào cáp không được vặn chặt hoàn toàn, chỉ cần siết cáp đủ lực để giữ chúng cố định mà không làm hỏng (xem ảnh). Cáp có đường kính lớn hơn sẽ yêu cầu khoảng hở lớn hơn trên các nắp.
• Có các mẫu cho dây mềm 1mm2 2, 3, 4 hoặc 5 lõi (318*Y) với kích thước lỗ dây xấp xỉ. Do cơ chế giảm căng dây, có một số dung sai cho đường kính dây.
• Vỏ hộp được thiết kế cho dây đồng mềm nhiều sợi trên lớp vỏ ngoài tròn. Nó sẽ không hoạt động cho dây lõi cứng đơn do lỗ vào không phù hợp với loại twin&earth (có thể sẽ có phiên bản trong tương lai).
• Nắp giữa gắn vào hộp bằng 4 lẫy cài. Chúng được thiết kế để vừa khít cho việc sử dụng không thường xuyên, vì hộp nối thường được lắp đặt và để yên trong thời gian dài.

Nếu bạn muốn xem các vỏ hộp khác của tôi dành cho đầu nối Wago, vui lòng xem bên dưới:

• Loại nhỏ gọn 2x vít M3
• Loại nhỏ gọn cho 3 dây và Wago 212-413
• Vỏ nối tiếp cho Wago 212-2411 (bản gốc, không có lỗ vít)
• Vỏ nối tiếp cho Wago 212-2411 có lỗ vít (cái này)

Hướng dẫn

1. Thả hoàn toàn các kẹp giảm căng ở hai đầu vỏ hộp, nhấc nắp lên.
2. Tuốt vỏ và kết nối một dây cáp, đảm bảo kẹp giảm căng bám vào vật liệu cách điện bên ngoài.
   1. Đảm bảo các đầu nối wago nằm đúng vị trí trong các hốc của nó.
   2. Lắp kẹp giảm căng cho dây cáp đó một cách nhẹ nhàng.
3. Tuốt vỏ và kết nối dây cáp đối diện, sau đó là kẹp giảm căng đối diện, đảm bảo nó bao phủ lớp cách điện bên ngoài của dây cáp.
   1. Đảm bảo các đầu nối wago nằm đúng vị trí trong các hốc của nó.
4. (Tùy chọn) thả cả hai kẹp, tháo dây cáp (chúng nên giữ nguyên hình dạng tương đối), lắp vít và giữ vỏ hộp, lắp lại dây cáp và đầu nối, lắp lại các kẹp giảm căng.
5. Siết chặt các kẹp giảm căng - bạn không cần siết chặt hoàn toàn chúng - tất cả những gì chúng cần làm là bám vào lớp cách điện bên ngoài để dây cáp không kéo vào các đầu nối.
6. Gài nắp vào vị trí.
7. Xong.

Các tính năng thiết kế bổ sung

• Cơ chế vào cáp và giảm căng cho phép dung sai về đường kính dây

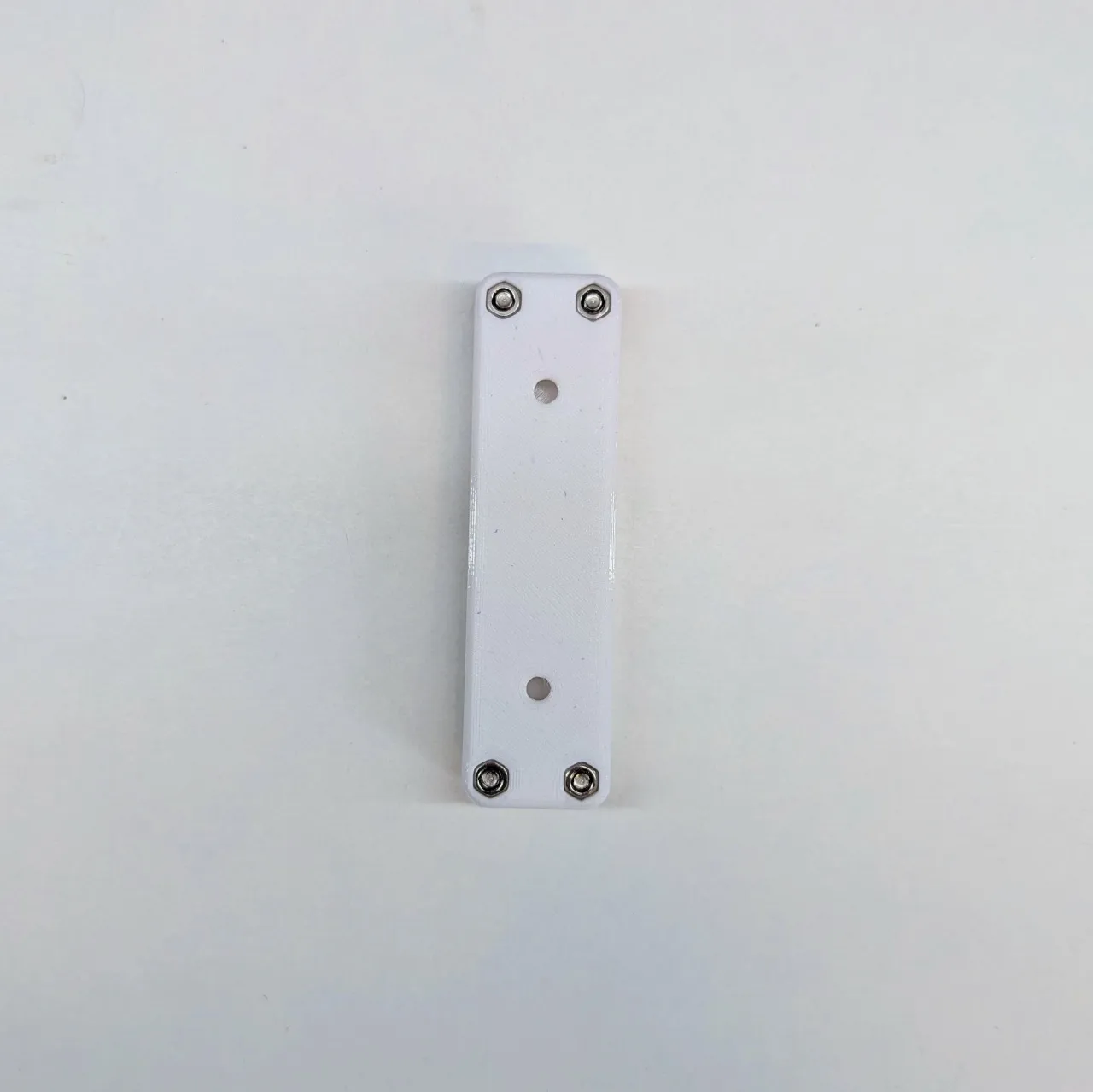

• Cơ chế giảm căng được giữ bằng 2 vít M3 và đai ốc ở mặt dưới
• Đầu nối Wago được 'khóa cố định' để chúng không di chuyển khi nắp được đặt vào
• Lỗ vít để cố định vỏ hộp vào bề mặt
