DeWalt DWE7491RS: Chỉnh Sửa Featherboard, Núm Vặn & Thanh Trượt
Remix từ Bảng điều chỉnh cho chế biến gỗ không cần giá đỡ, tùy ch... Tác giả design8studio
- Lượt tải
- 734
- Lượt thích
- 127
- Lượt coi
- 2.799
- Bản remix
- 1
- Bình luận
- 0
File 11 4,7 MB
- DWE7491RS_T-Slot_Slide_-_0.25in_1766499855.3mf3MF · 97,3 KB
- Feather_Board_0.25in_1766499856.stlSTL · 127,1 KB
- DWE7491RS_T-Slot_Slide_-_0.25in_1766499857.stlSTL · 83,3 KB
- Feather_Board_0.25in_1766499858.3mf3MF · 131,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #153593
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

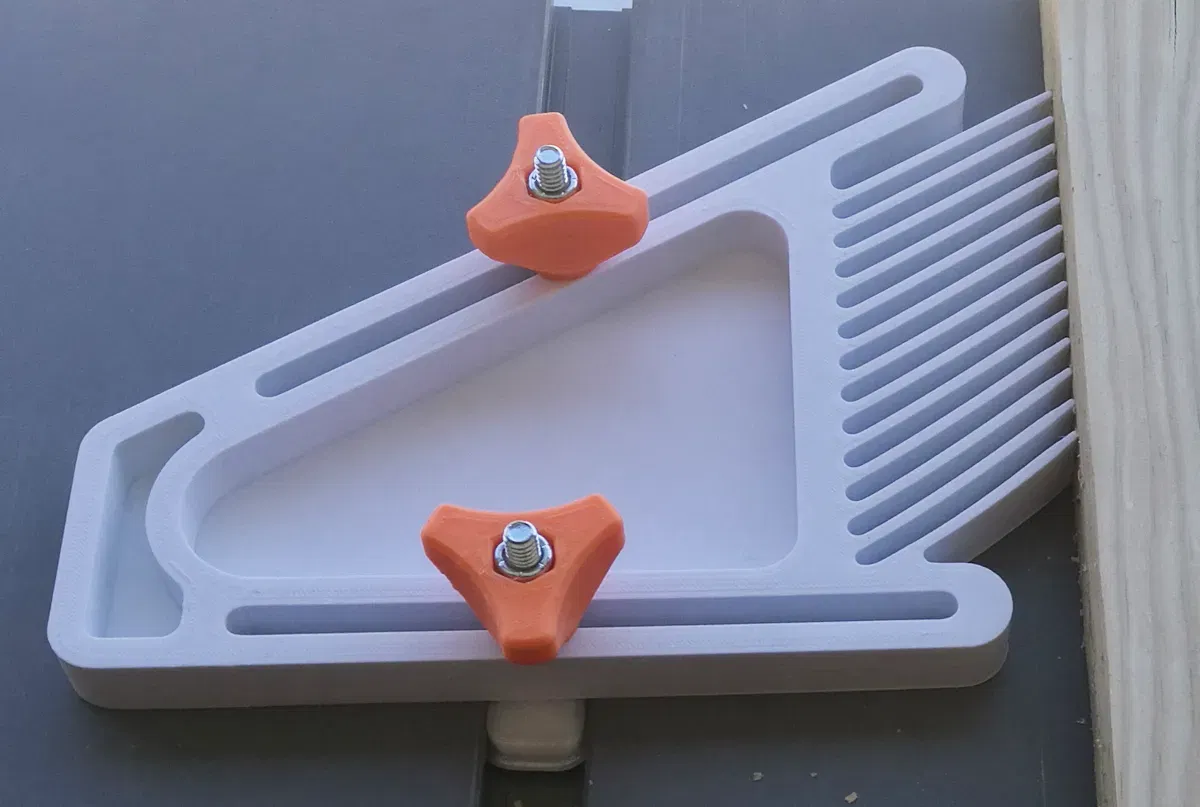

Tui có chỉnh sửa lại một chút mấy cái rãnh trên cái featherboard, đồng thời thiết kế lại mấy cái núm vặn (knobs) và thanh trượt (slides), tất cả đều xài ốc 1/4-20 UNC phổ biến ở Mỹ. Mấy cái núm vặn thì xài đai ốc chống trượt (lock nuts) còn mấy thanh trượt thì xài ốc lục giác dài 2 inch nha. Cái featherboard thì có rãnh rộng hơn một chút để vừa với mấy con ốc 1/4 inch, so với ốc 6mm thì nó hơi to hơn chút.

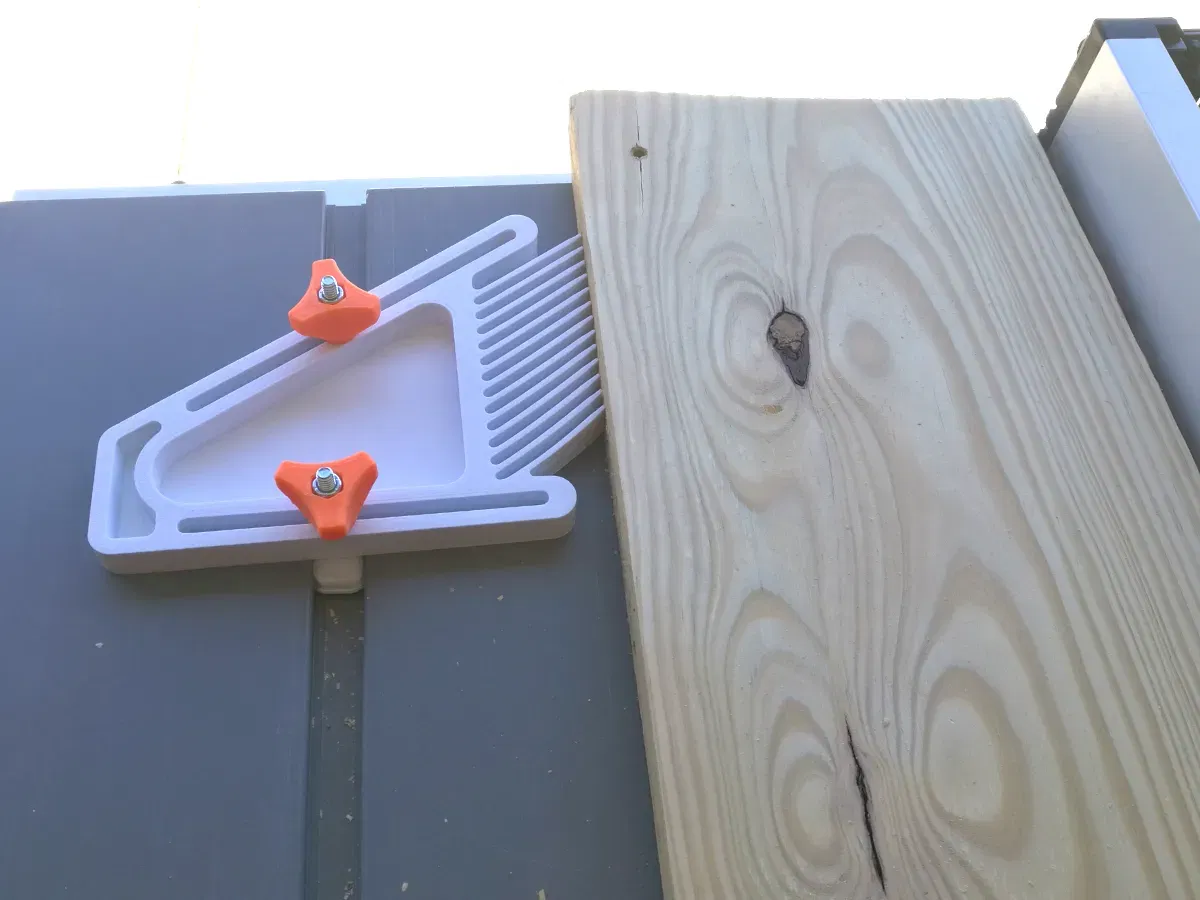

Tui đã thử nghiệm cái này trên máy cưa bàn DeWalt DWE7491RS của tui mấy lần rồi, cưa mấy miếng gỗ maple dày 8/4 (khoảng 5cm), và cái featherboard xài ngon lành cành đào. Mấy cái núm vặn có thể làm bự hơn chút để dễ cầm nắm và tạo lực khi siết hoặc nới lỏng, nhưng nhìn chung thì xài ổn và nhờ có đai ốc chống trượt nên nó giữ chặt lắm.
Tui có để kèm mấy cái núm vặn đường kính lớn hơn cho ai muốn thử xài thay cho cái cũ. Tui cũng có đính kèm file Fusion 360 của núm vặn và thanh trượt luôn, phòng khi ai đó muốn chỉnh sửa thêm.
Chỉnh sửa: Tui khuyên nên in cái featherboard bằng nhựa PETG để có độ dẻo và bền. Phiên bản PLA của tui bị ép hơi sát vào cái hàng rào (fence) để giữ cho ổn định nên bị gãy mất một hai cái ngón.
Remix từ thiết kế featherboard của Doug Joseph (@design8studio).
Thông số in
- Định dạng
- 3mff3dstl
- Số file mô hình
- 11
- Tổng dung lượng
- 4,7 MB
- File lớn nhất
- 1,9 MB
