Thanh miter bar cho featherboard dùng với máy cưa bàn đời cũ
Giải pháp để gắn featherboard in 3D vào máy cưa bàn đời cũ (ví dụ Craftsman 113) với rãnh miter ¾" sâu 3/8". Dùng bu-lông 1/4-20 UNC và thêm điểm chặn phía sau để chống trượt, giữ chắc và an toàn.
Mô tả
Cho phép dùng featherboard này trên máy cưa bàn có rãnh miter ¾" (sâu 3/8").

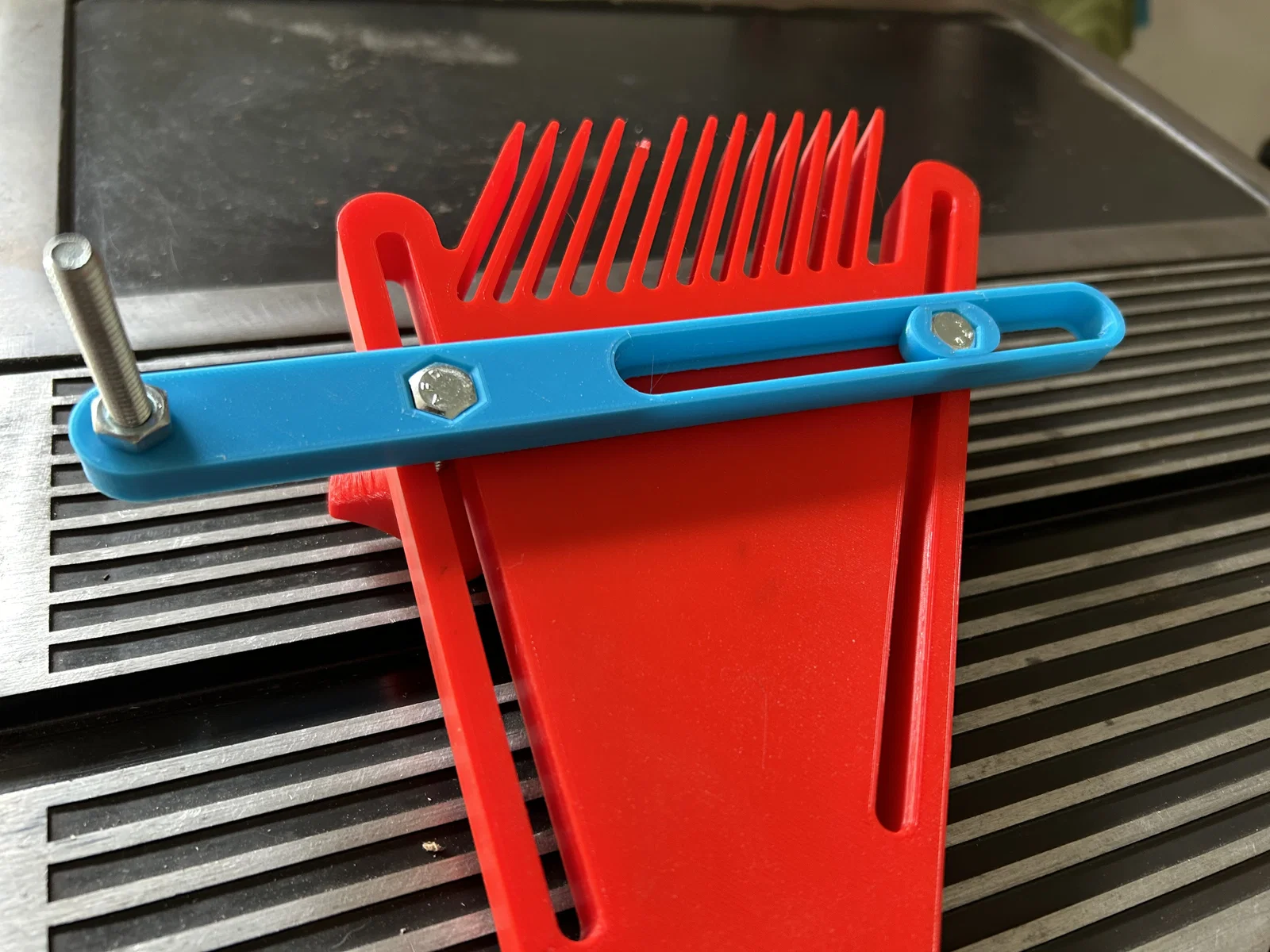

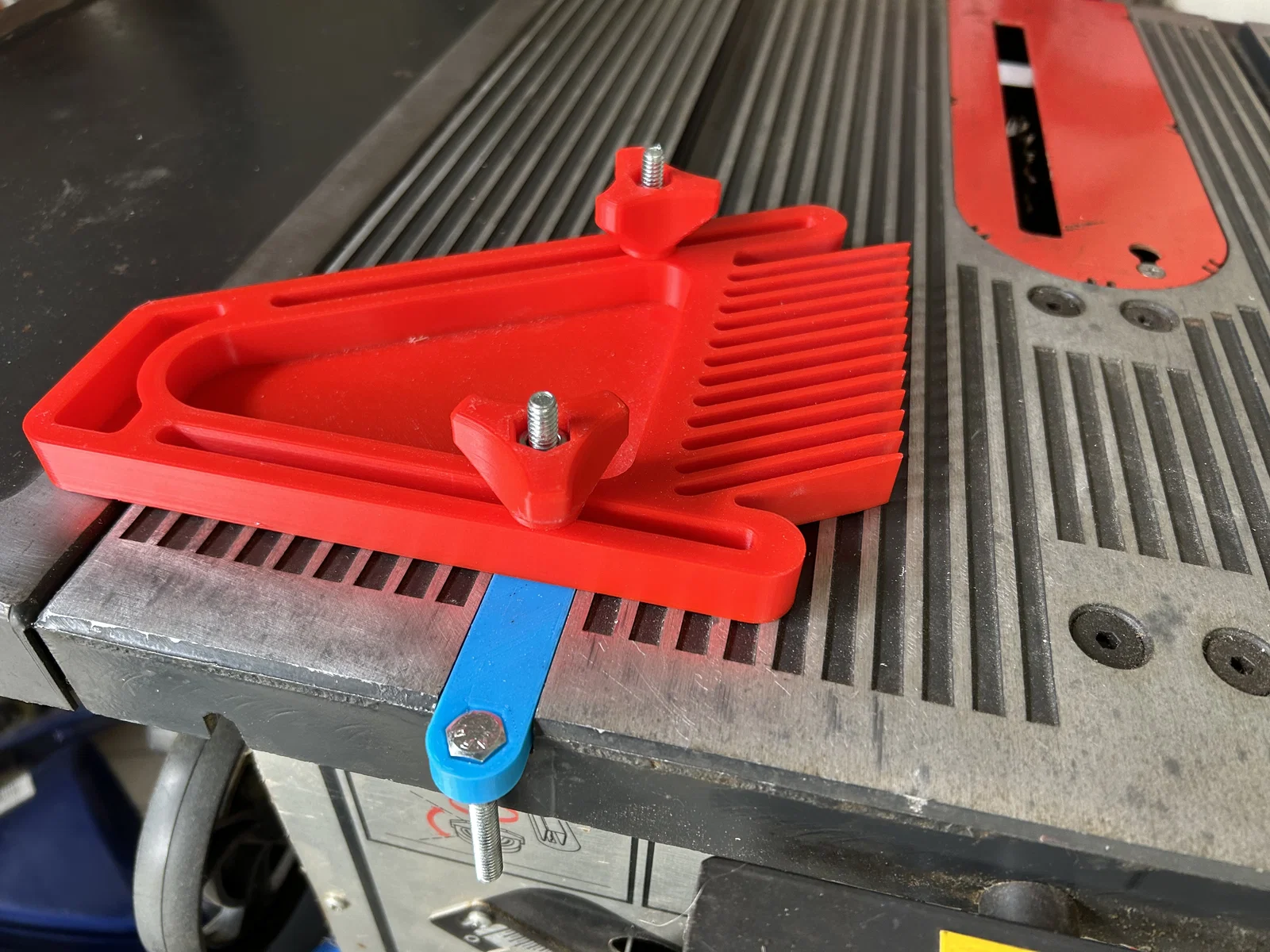

Dùng 3 con bu-lông lục giác 1/4-20 UNC dài 2 ½" và đai ốc. Kiểu rãnh miter này là rãnh thẳng — không có dạng chữ T để siết chặt theo phương thẳng đứng. Ý tưởng ban đầu là miếng insert sẽ đẩy thanh miter bar ép ngang vào rãnh khi siết để cố định thanh. Cách này có hiệu quả chút xíu nhưng chưa đủ để kẹp chặt tại chỗ. Vì vậy, mình thêm một vị trí bắt bu-lông lục giác nữa ở phía sau thanh để chặn không cho nó trượt tới trước khi nó tì vào mặt trước của máy cưa. Nhờ vậy nó đứng vững và an toàn, đồng thời giúp dùng được featherboard in 3D trên các thiết bị đời cũ.
