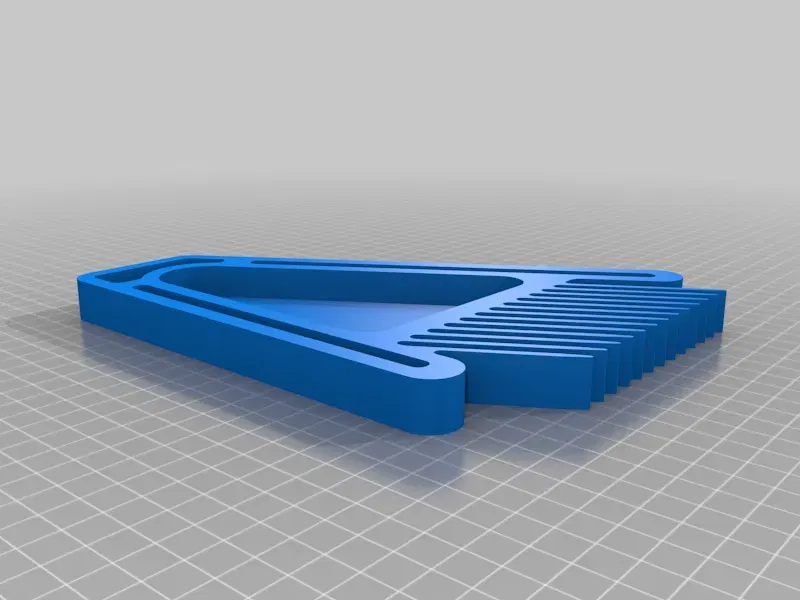

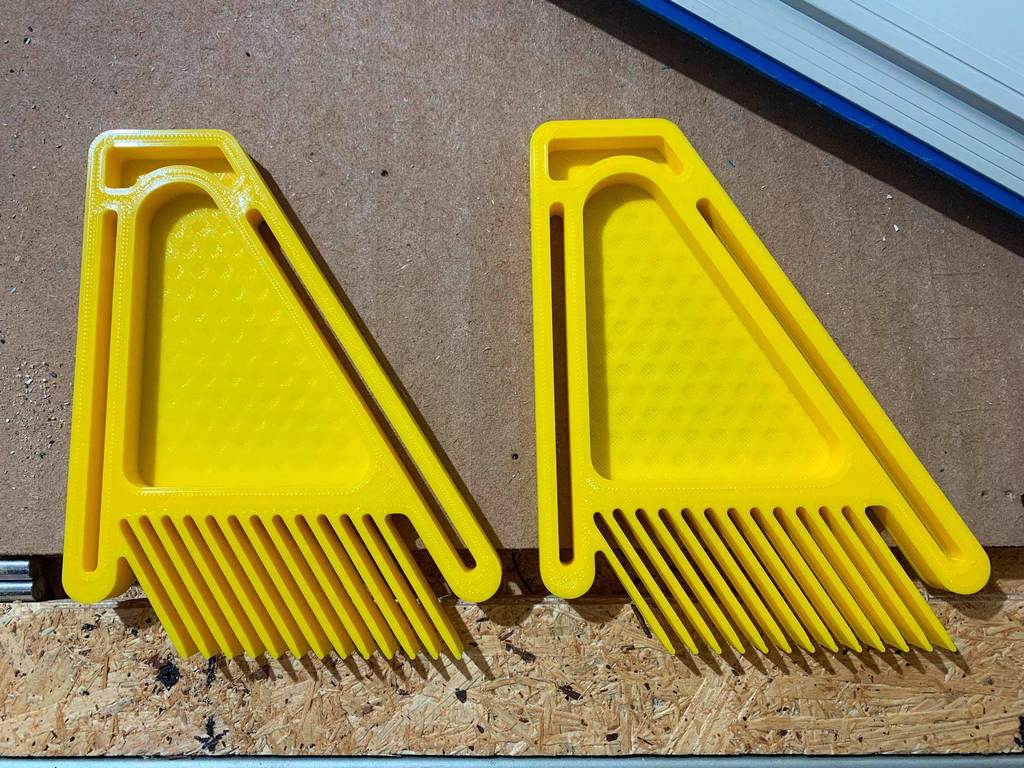

Bảng lông cho chế biến gỗ, không cần giá đỡ, với tùy chọn M5 & M6 cho núm & thanh trượt - cộng thêm tùy chọn bu lông ¼" qua remix

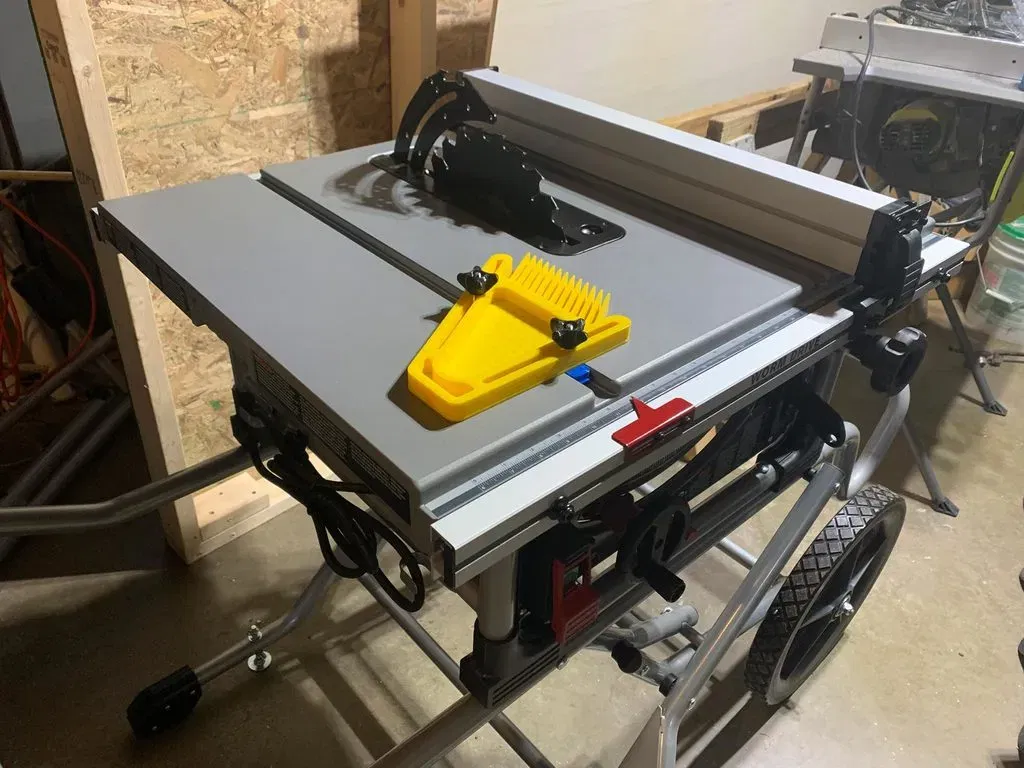

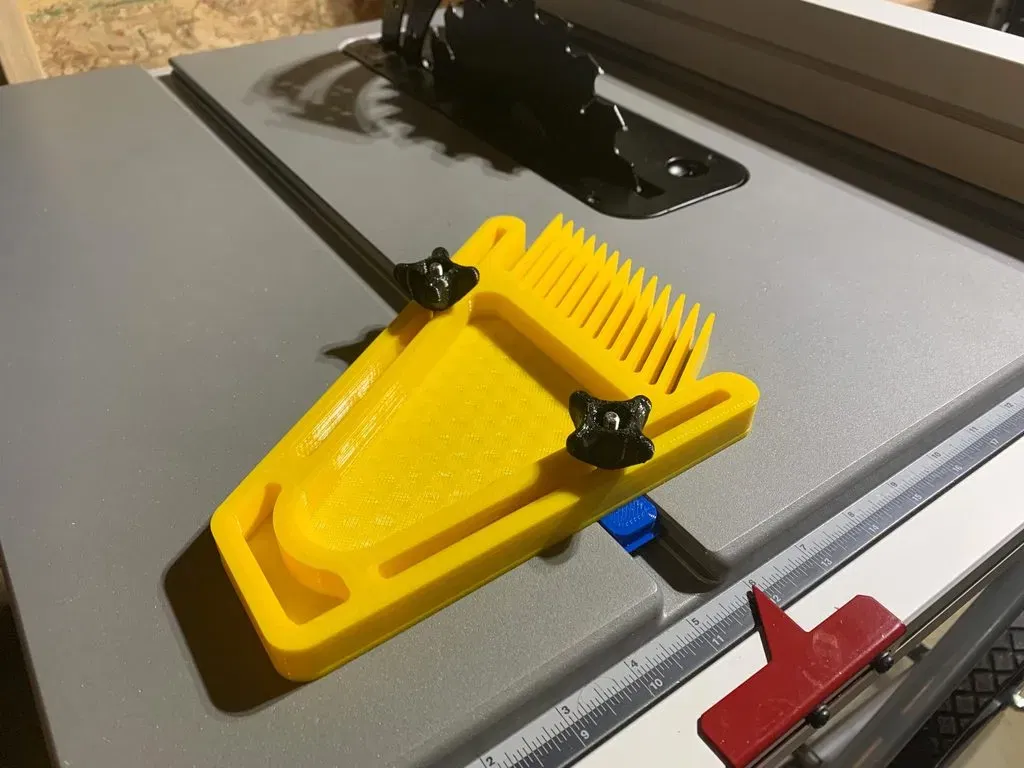

• Lưu ý về kích thước đường rãnh miter/t-track khác nhau: Không phải tất cả các máy cưa bàn và/hoặc bàn router đều có thông số kỹ thuật giống nhau. Tôi đã thiết kế các đường trượt đi kèm để phù hợp với các đường rãnh miter của máy cưa bàn SKIL 10 Inch Heavy Duty Worm Drive Table Saw with Stand - SPT99-11 mới của tôi. (Wow, thật là một nâng cấp tuyệt vời so với máy cưa bàn rẻ tiền trước đây của tôi.) Mỗi khi tôi cuối cùng xây dựng một bàn router, nó sẽ có các đường t-track (đã đặt hàng và có sẵn) tiêu chuẩn hơn. Sau đó, tôi sẽ cần làm lại một bộ trượt mới cho cái đó. Khi tôi làm xong, tôi sẽ thêm những cái mới ở đây. Trong thời gian chờ đợi, nếu bạn làm lại cái này để phù hợp với nhu cầu của riêng bạn, hãy xem xét việc đăng remix như một sản phẩm phát sinh từ cái này, để những người có nhu cầu giống bạn có thể hưởng lợi từ công việc remix của bạn.
  • Các đường trượt bổ sung được thiết kế bởi những người khác (mà tôi biết):
    • DWE 7485 Miter track slider bởi EvilRemant_1706373
  • Kích thước bu lông bổ sung, ¼", được thiết kế bởi những người khác (mà tôi biết):
    • DeWalt DWE7491RS bởi Hack_n_Splice_318488
• Lựa chọn đường kính bu lông: Tôi đã bao gồm các đường trượt và núm cho cả bu lông/nut M5 và M6. Tôi đã chọn sử dụng M5. Trên đây là một liên kết cho một remix sử dụng bu lông imperial ¼".
• Hệ mét và hệ imperial: Một bình luận của người dùng Reddit chỉ ra rằng người Mỹ có thể mua bu lông và nut imperial rẻ hơn so với hệ mét. Đối với điều đó, hãy xem xét rằng bạn có thể sử dụng kích thước imperial gần giống. Imperial 3/16” thì nhỏ hơn một chút so với M5, nhưng trong khoảng 0.24mm của M5. Imperial 1/4” thì lớn hơn một chút so với M6, nhưng trong khoảng 0.35mm của M6. Imperial 3/16” có thể hoạt động dễ dàng mà không cần sửa đổi, sử dụng các mục M5 được cung cấp. Hoặc, dĩ nhiên, hãy tự do làm lại kích thước lỗ bu lông và kích thước lỗ nut theo ý muốn.

Tôi có thể thử xuất bản một phiên bản theo hệ thống đo lường Anh nếu tôi có thời gian. Không hứa hẹn. CẬP NHẬT: Ở trên là một liên kết đến một bản remix sử dụng bu lông ¼" theo hệ thống đo lường Anh.

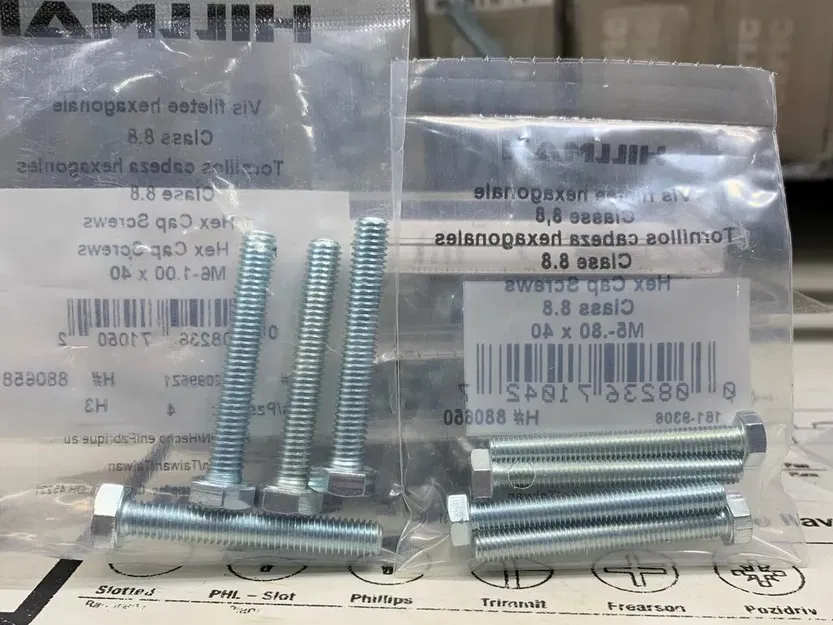

• Chiều dài bu lông: Tôi đã sử dụng bu lông dài 40mm. Đây là một liên kết đến bộ 4 cái từ Lowes mà tôi đã sử dụng, nhưng hãy lưu ý rằng khác với hình ảnh trên trang của họ, chỉ hiển thị các ren một phần, các bu lông thực tế có ren đầy đủ.

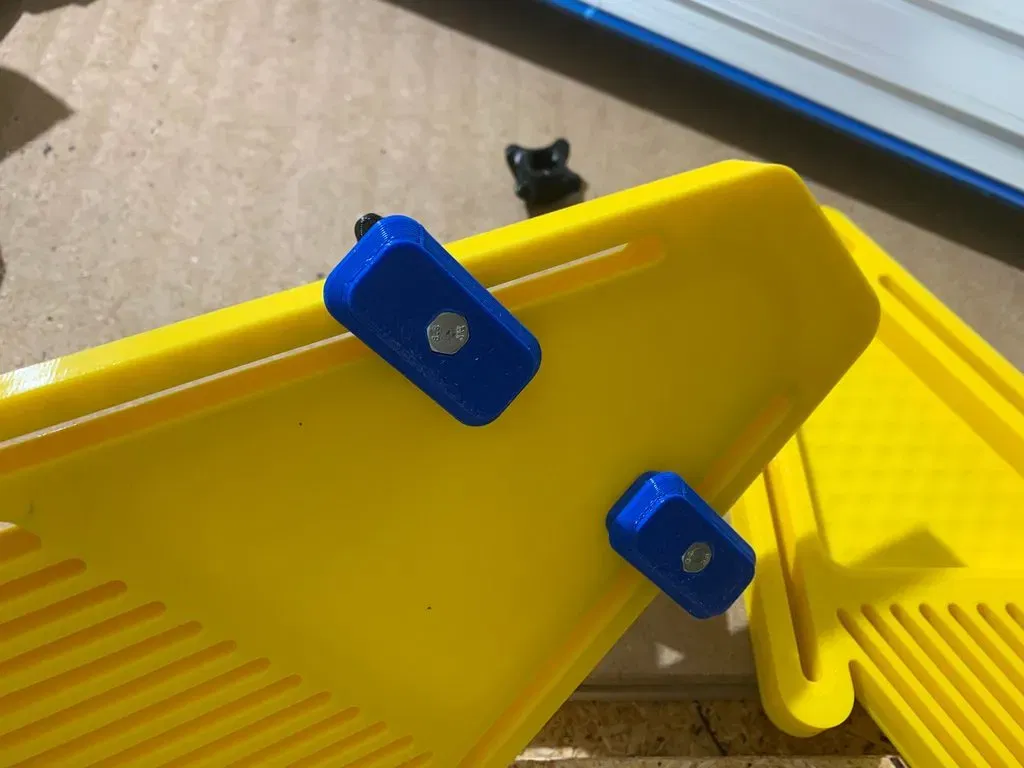

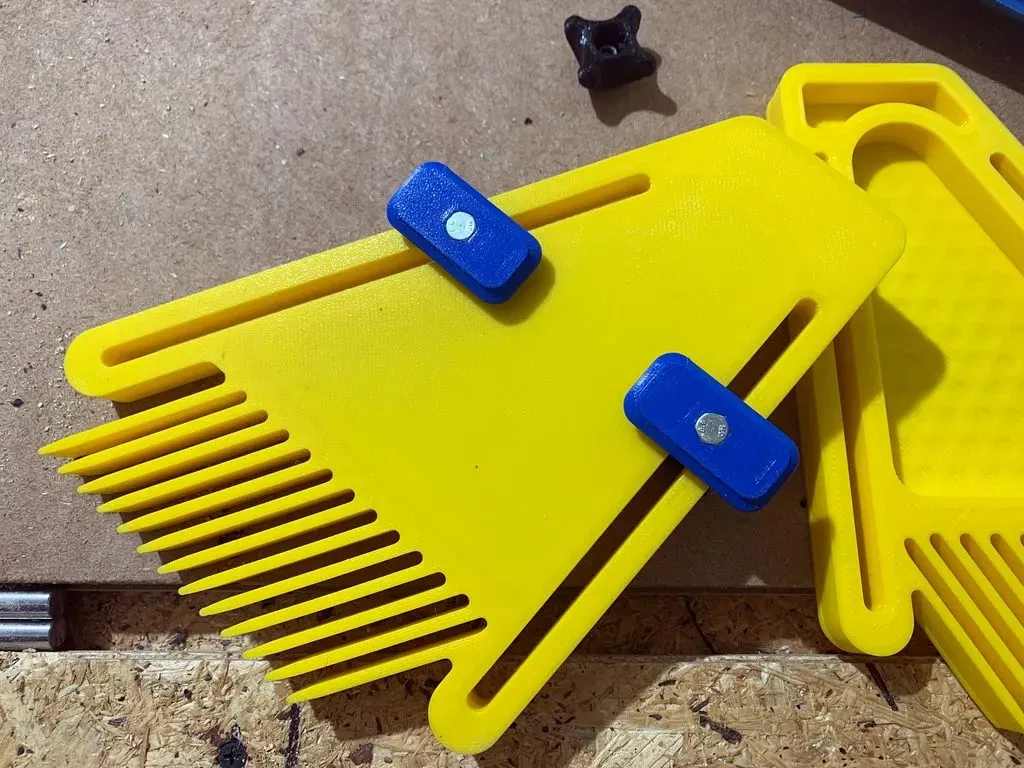

• "Bu lông xuống" (trong núm) so với "bu lông lên" (trong trượt): Tôi khuyên bạn nên bu lông lên — chèn các bu lông vào các trượt, và chèn các đai ốc vào các núm. Điều này không chỉ cho phép bạn linh hoạt về độ dài chính xác của bu lông mà còn loại bỏ khả năng bu lông nhô ra quá xa bên dưới, và làm xước đường ray miter/rãnh trượt của bạn.

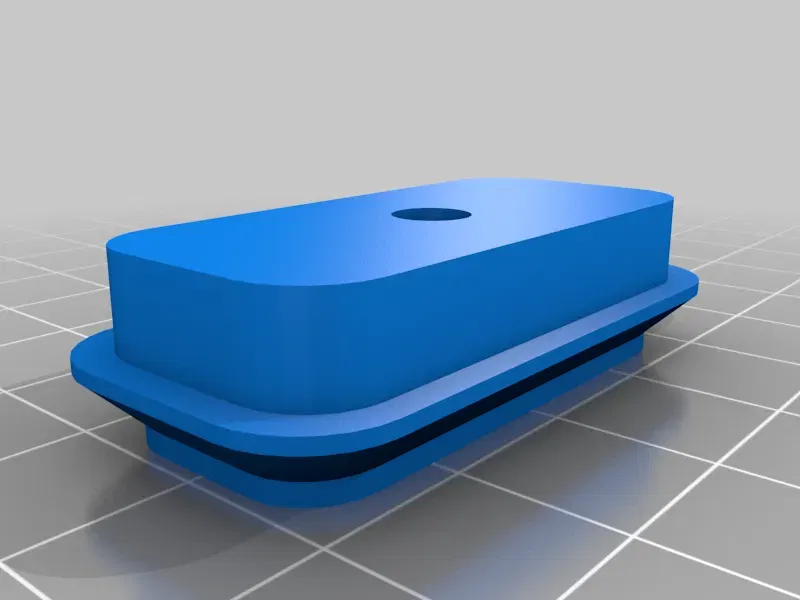

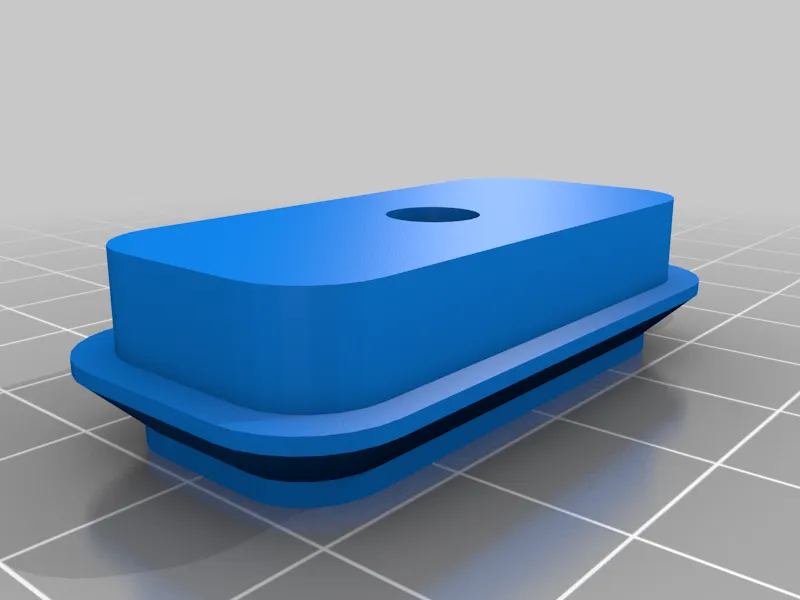

• Trượt: lớp "hy sinh" mỏng cho các bản in thành công: Các trượt được thiết kế với một lớp hy sinh dày 1 lớp, bao phủ nơi lỗ bu lông chuyển từ khu vực đầu lục giác sang khu vực trục tròn. Bạn có thể đốt lớp mỏng đó bằng một cái hàn, hoặc cắt nó ra bằng một con dao Xacto. Thậm chí một mũi khoan cũng có thể được sử dụng để khoan mở nó.

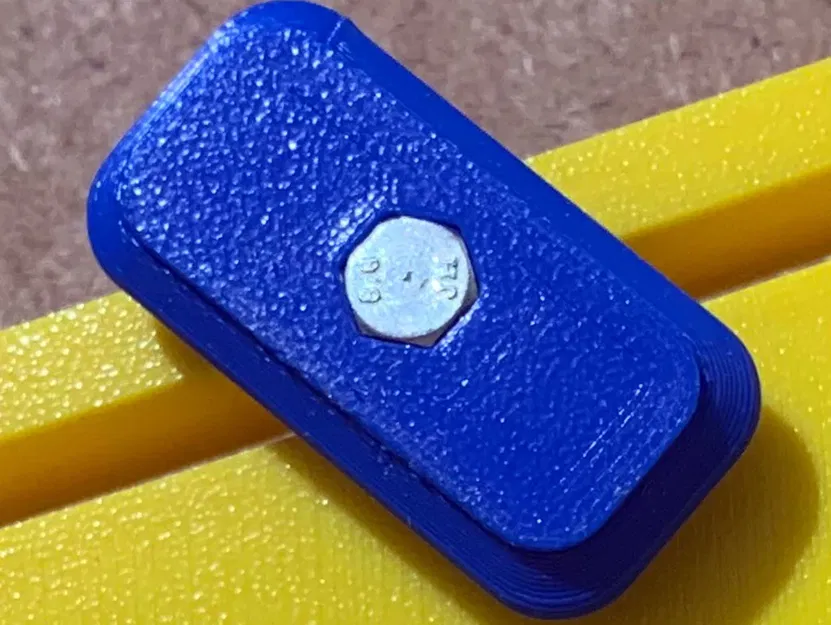

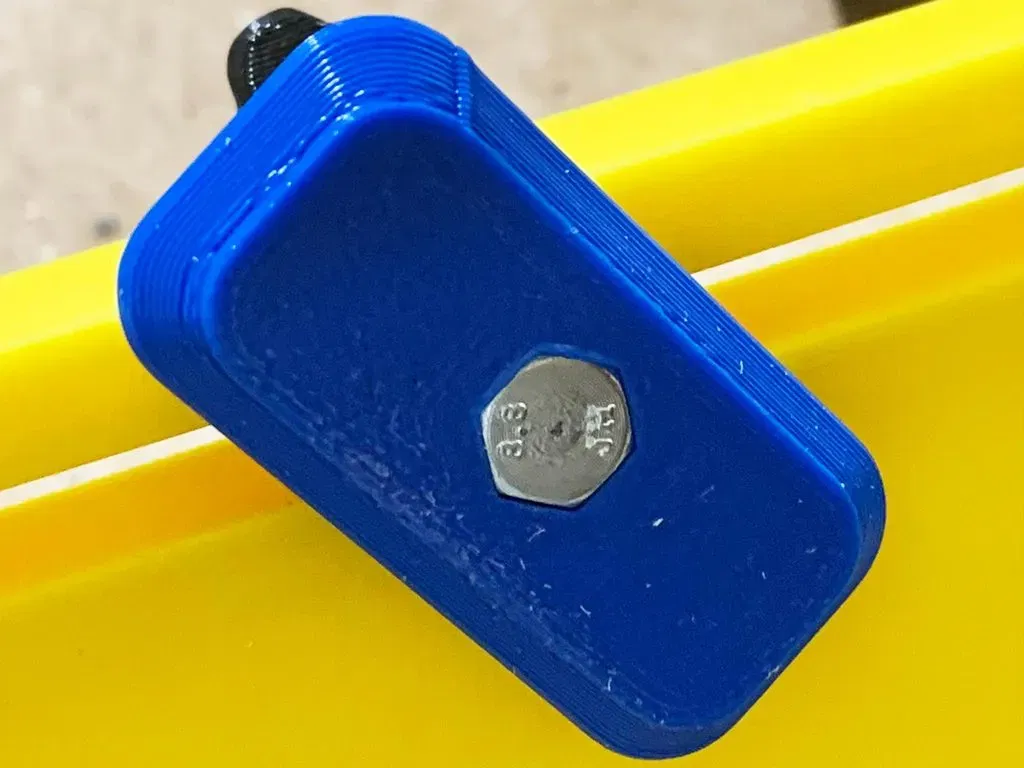

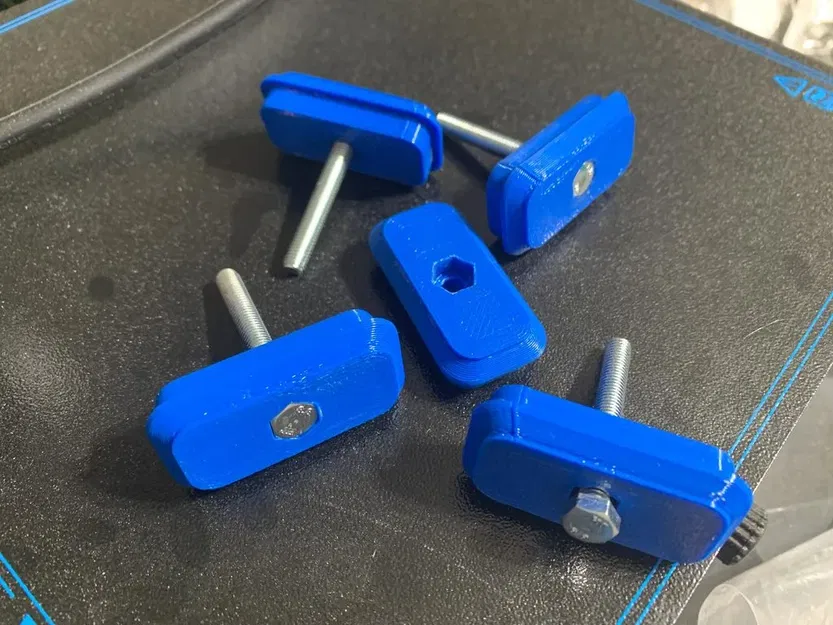

• Sử dụng một cái hàn để "nhiệt chèn" các bu lông vào các trượt. Nói về cái hàn, tôi đề nghị sử dụng nó để ấn các đầu bu lông vào đáy trượt. Tôi đã làm điều đó và nó hoạt động rất tốt. Bạn muốn có một fit chặt cho điều này, và phần đó được thiết kế để vừa khít. Tôi đã vặn các trục vào cho đến khi các đầu lục giác được định vị ngay sát các lỗ lục giác, thẳng hàng theo hướng đúng, và sau đó ấn cái sắt nóng vào đầu bu lông cho đến khi nó trượt vào vị trí.
• Như mọi khi, hãy sử dụng theo rủi ro của riêng bạn. Mặc dù việc sử dụng đúng cách một bảng lông vũ có thể làm cho việc cắt/định hình an toàn hơn một chút, nhưng tất cả việc sử dụng một chiếc máy cưa bàn hoặc bàn router luôn mang theo một số rủi ro vốn có, một số trong đó không thể bị loại bỏ hoàn toàn chỉ bằng cách sử dụng một thiết bị hỗ trợ. Tôi không chịu trách nhiệm cho bất kỳ chấn thương nào xảy ra trong khi sử dụng thiết kế này.

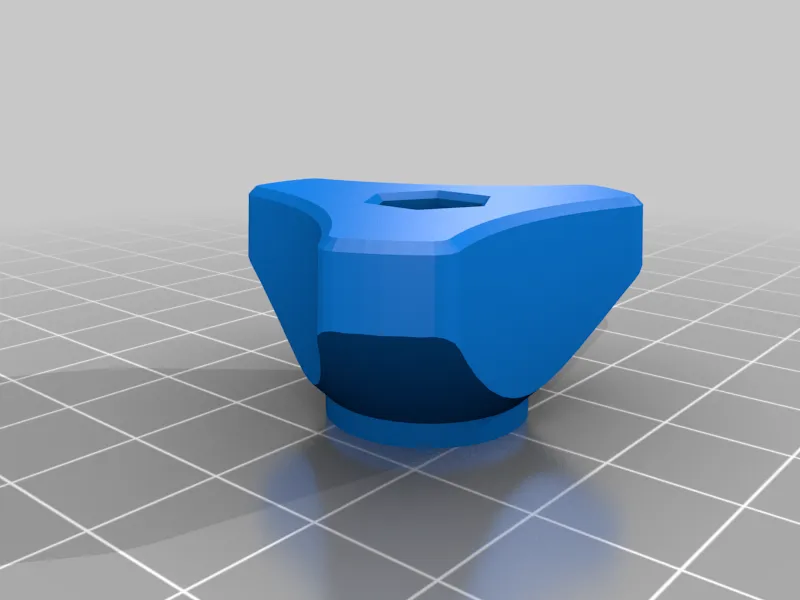

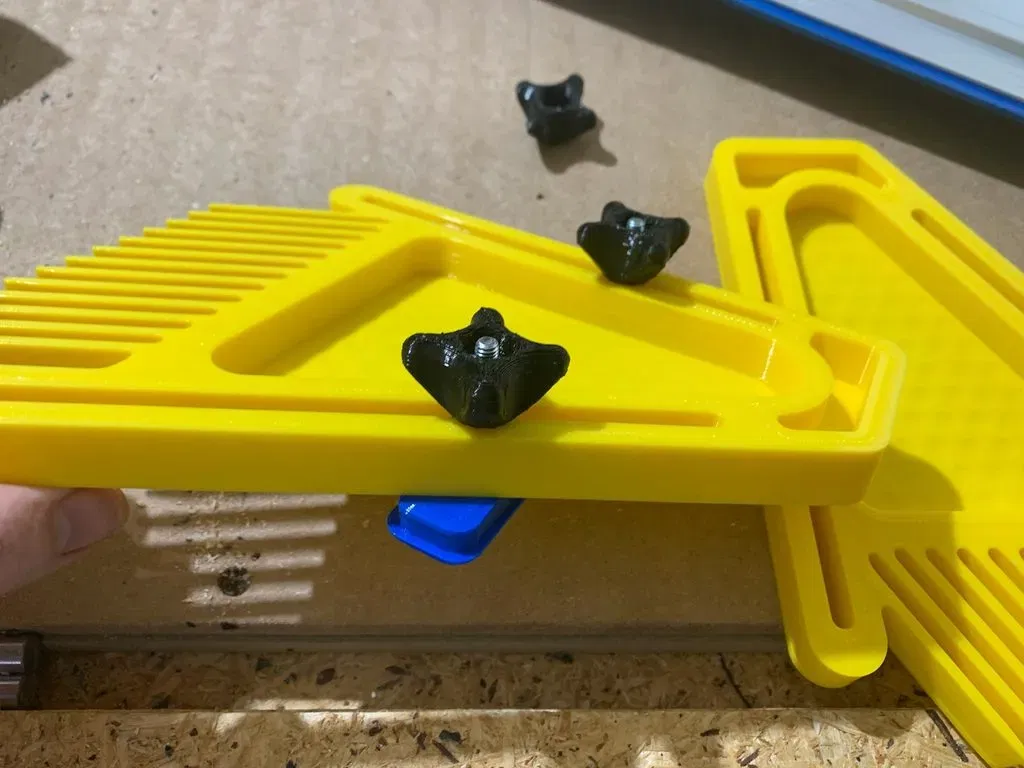

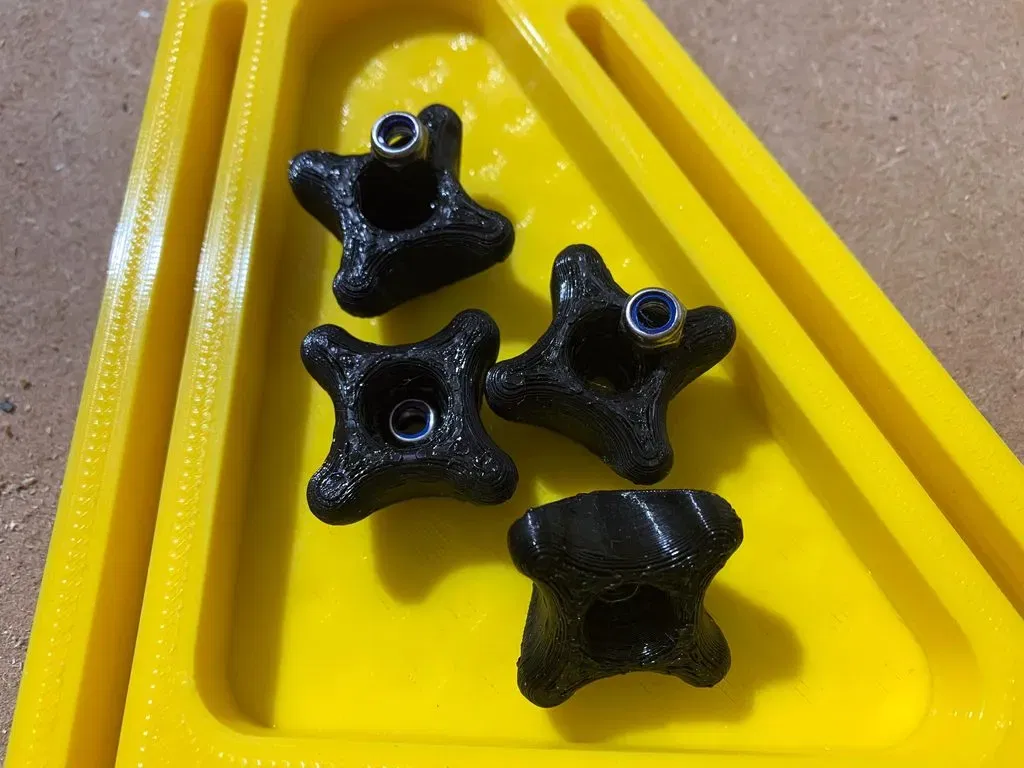

PS: các núm hiển thị trong hình là từ phiên bản trước (4 điểm thay vì 3 điểm, và cong ở trên thay vì phẳng).

(Liên kết sản phẩm là liên kết tiếp thị, khi có thể.)

Nếu bạn thích các thiết kế của tôi và hưởng lợi từ chúng, hãy xem xét cảm ơn tôi bằng cách mua cho tôi một chiếc bánh quy thông qua một món quà gửi đến: https://paypal.me/design8studio

Cài đặt in

Máy in: BIQU B1

Giá đỡ: Không

Hỗ trợ: Không

Độ phân giải: 0.3

Độ đặc: 20%

Vật liệu: IIID Max PLA

Màu sắc vật liệu: Vàng (thân chính), Xanh (đường trượt), Đen (nút)

Ghi chú in ấn:

Bạn muốn những cái này chắc chắn, vì vậy tôi đề nghị in với 3-4 tường viền. Tôi đã có cài đặt slicer của mình sao cho vòi phun 0.4 tiêu chuẩn của tôi mô phỏng như vòi phun 0.6, vì vậy khi tôi in với 3 tường, nó dày như 4.5 tường bình thường.

Cách tôi thiết kế điều này:

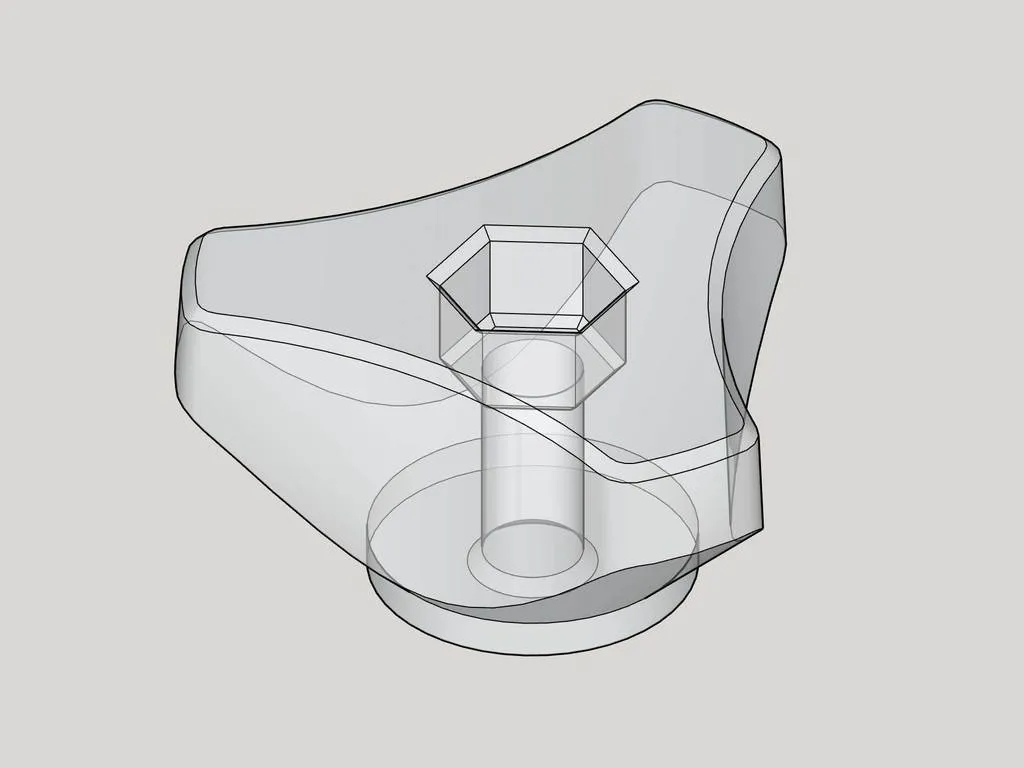

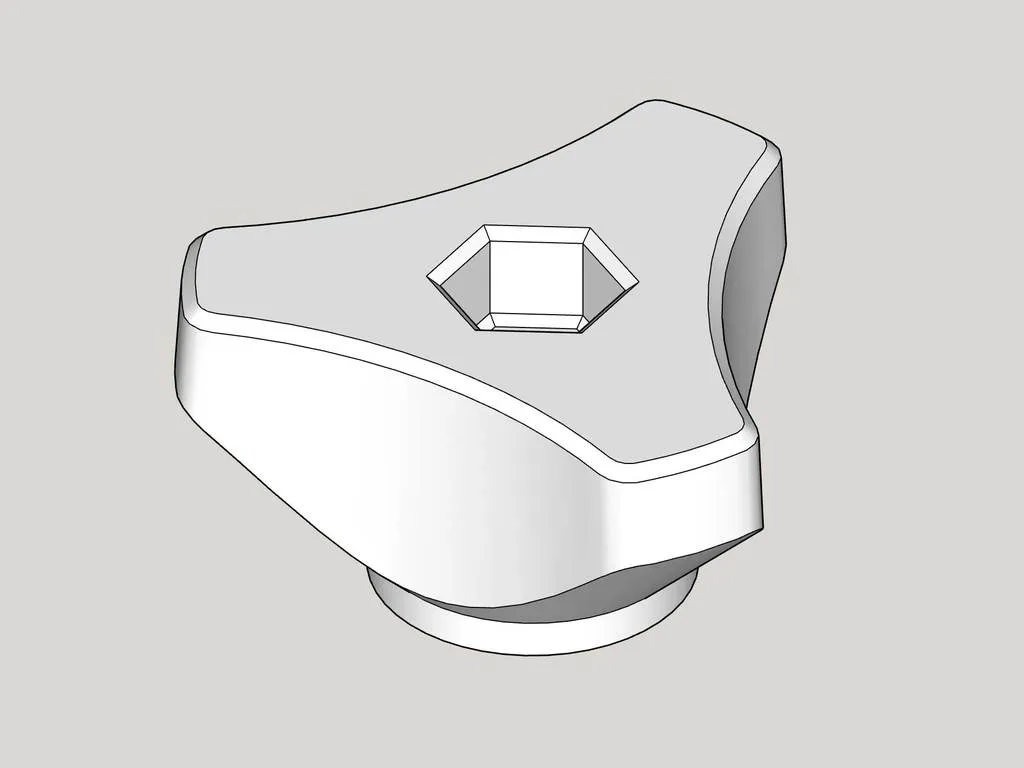

Thiết kế trong SketchUp Pro.
