OpenSCAD Tường Lưu Trữ Ong với Bộ Sửa Đổi Phong Phú

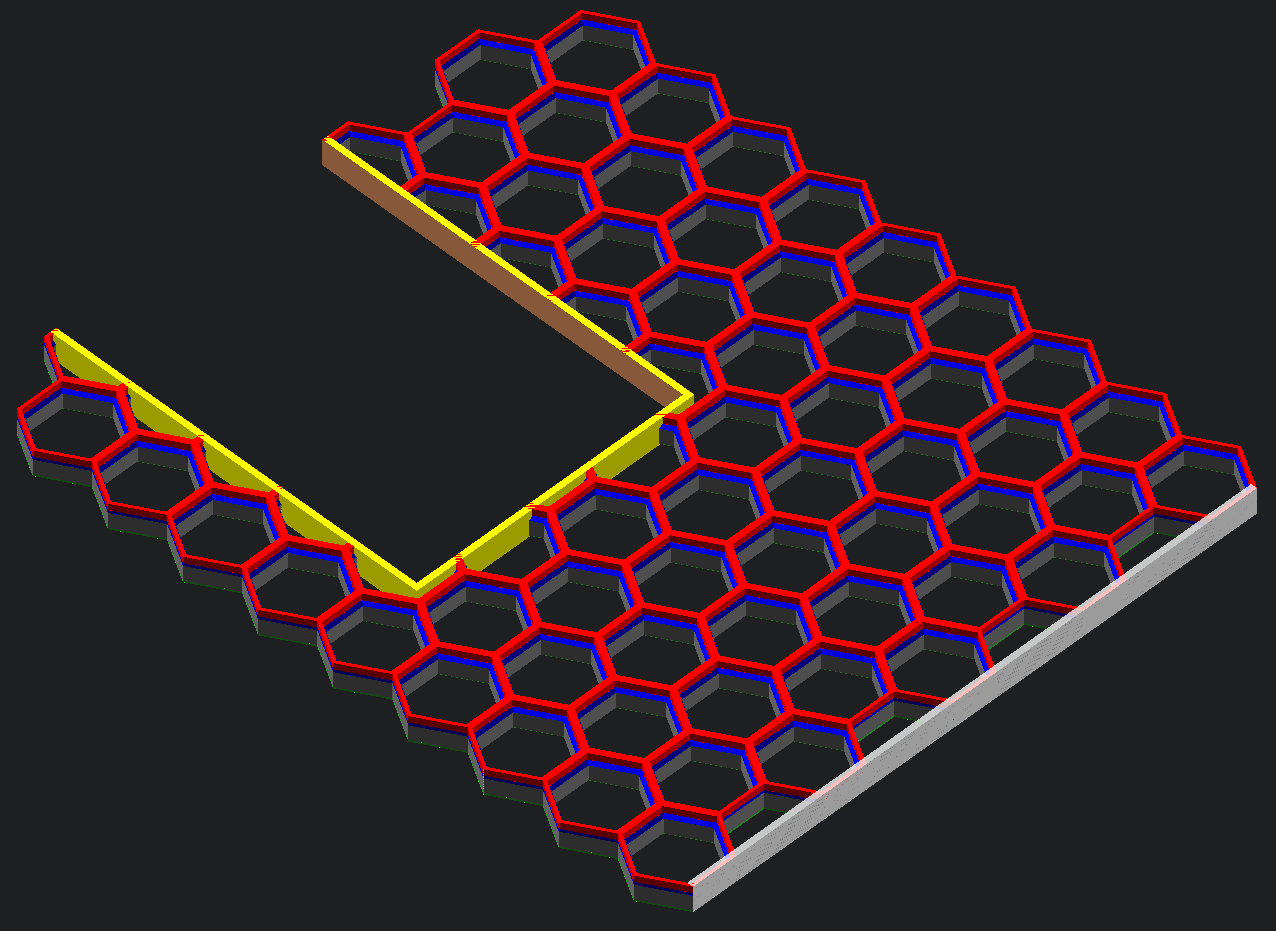

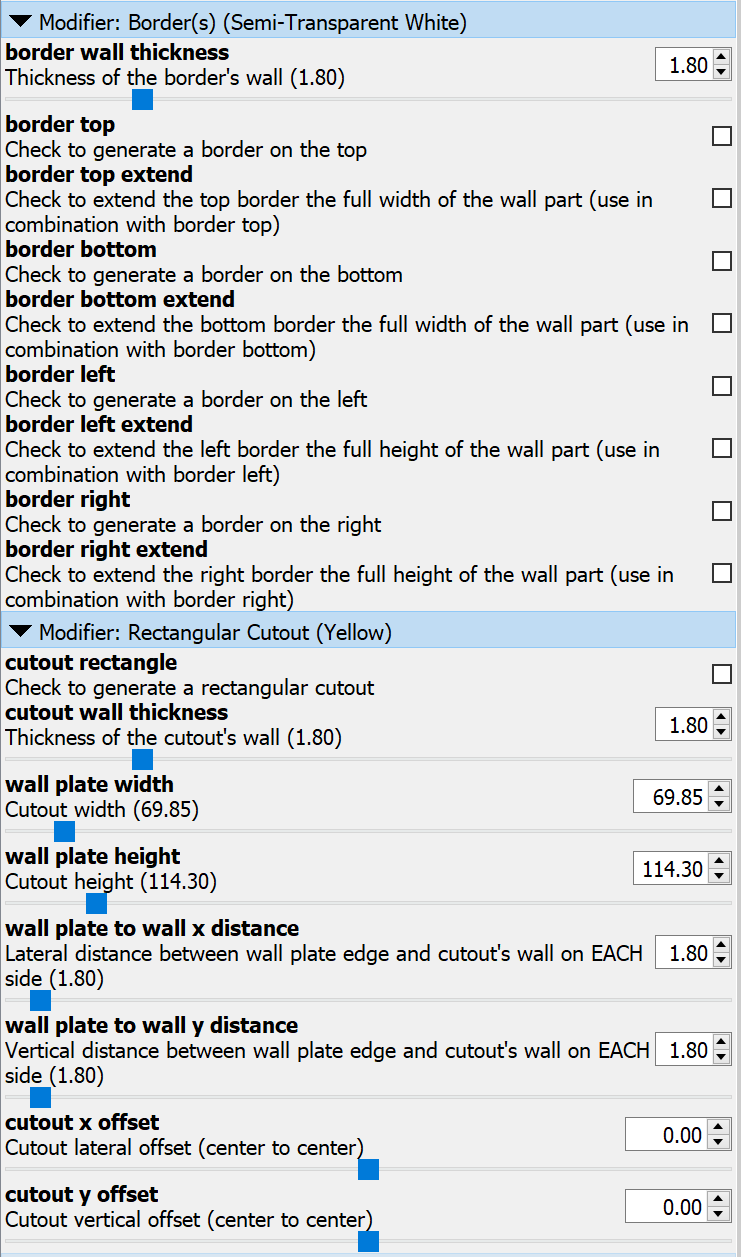

Động Lực Cuối cùng tôi cũng thiết kế và lắp đặt xong Tường Lưu Trữ Ong (Honeycomb Storage Wall) của mình. Thật không may, bộ phận tường đầu tiên tôi cần lại nằm ở dưới cùng (có viền) và tôi có một ổ cắm điện bắt đầu từ bộ phận tường này và kéo dài sang bộ phận liền kề. Tôi cần các tính năng từ mỗi mô hình được gán thuộc tính và một số chức năng ban đầu. ##### Tính Năng Mô hình này kết hợp các bộ sửa đổi hữu ích nhất (theo ý kiến của tôi) có sẵn trong mỗi mô hình, đồng thời cải thiện tính khả dụng và chức năng của chúng. Nó cũng bổ sung các tính năng bổ sung để hỗ trợ thêm cho bố cục của dự án Tường Lưu Trữ Ong. Bao gồm các tính năng sau: * Viền có thể kéo dài ra cạnh của mô hình hoặc giới hạn ở hình học của cạnh tương ứng và độ dày tường của viền có thể được chỉ định.

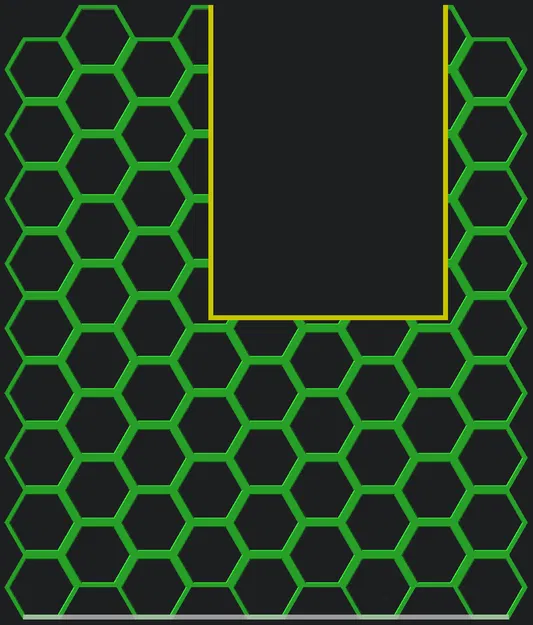

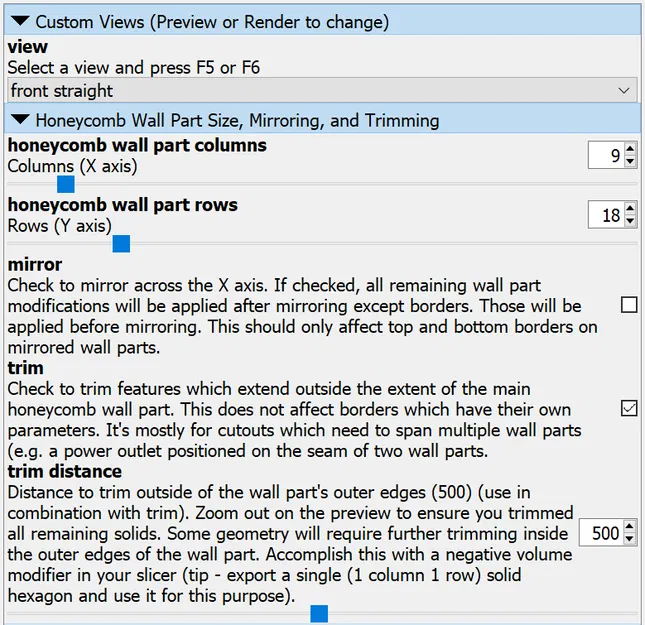

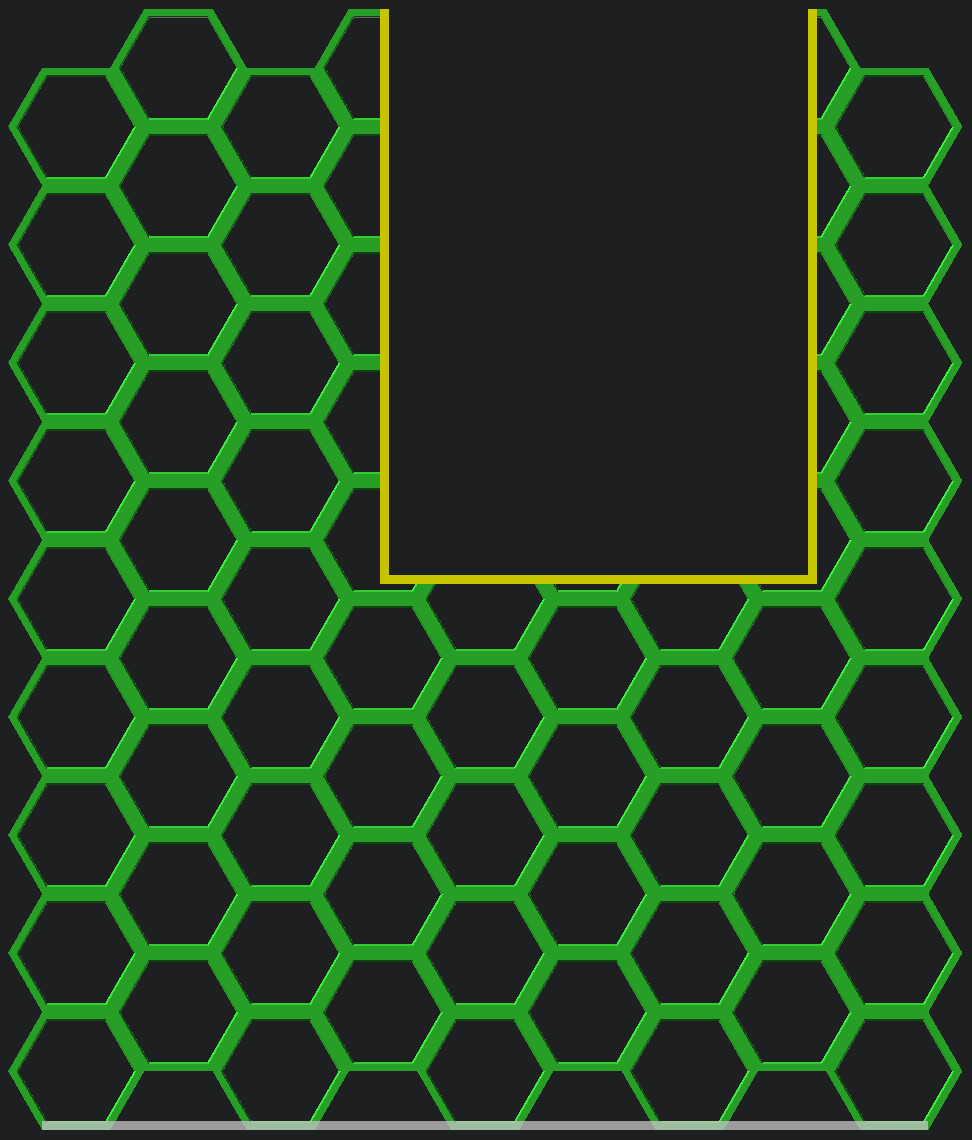

• Kích thước tấm tường có thể được chỉ định riêng biệt với các độ lệch bên và dọc của vết cắt và vết cắt kéo dài vượt ra ngoài phạm vi của bộ phận tường có thể được cắt bớt.

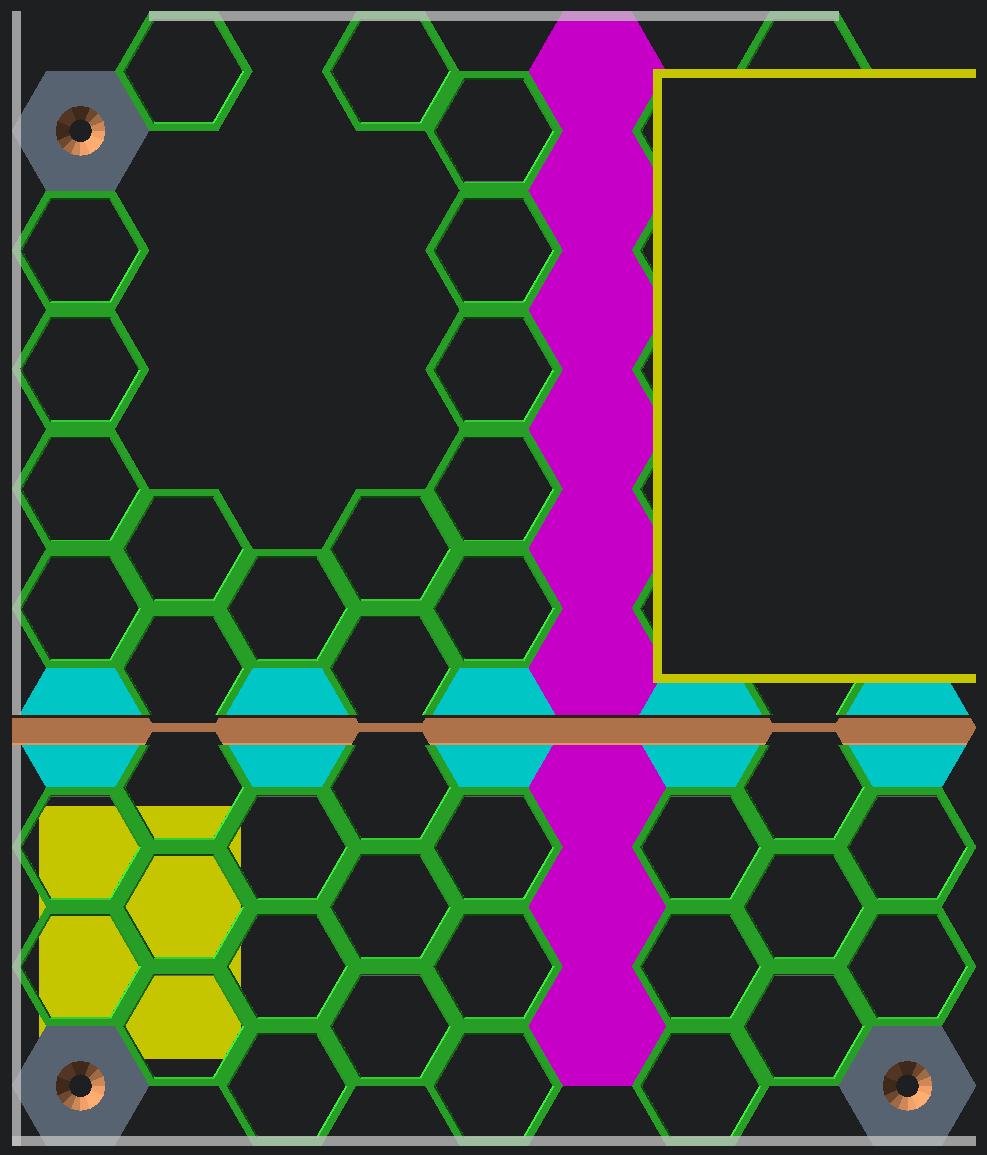

• Hàng và cột đặc.
• Khe V được giới hạn (theo mặc định) theo chiều rộng của bộ phận tường hoặc có thể giảm chiều rộng bằng cách điều chỉnh vị trí bên.

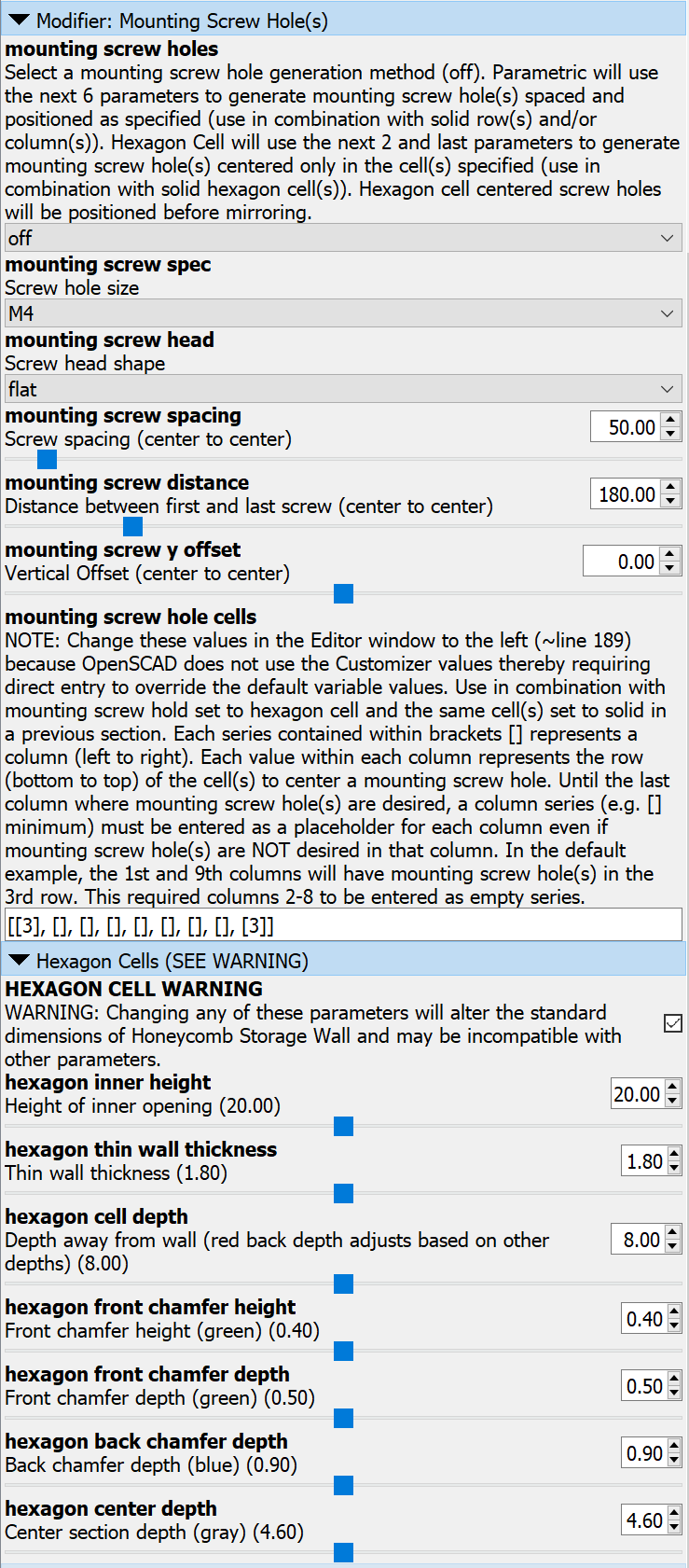

• Lỗ Vít Gắn

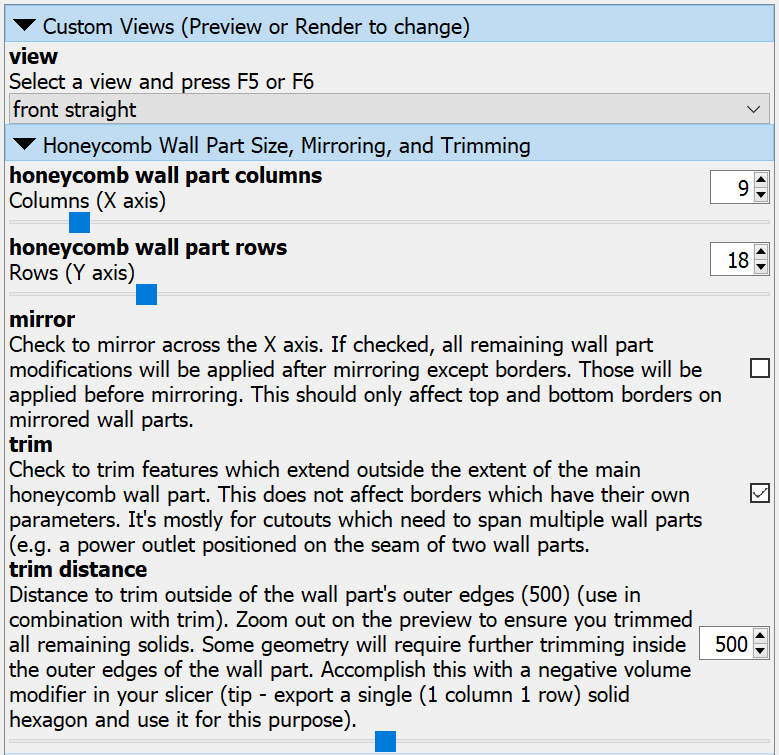

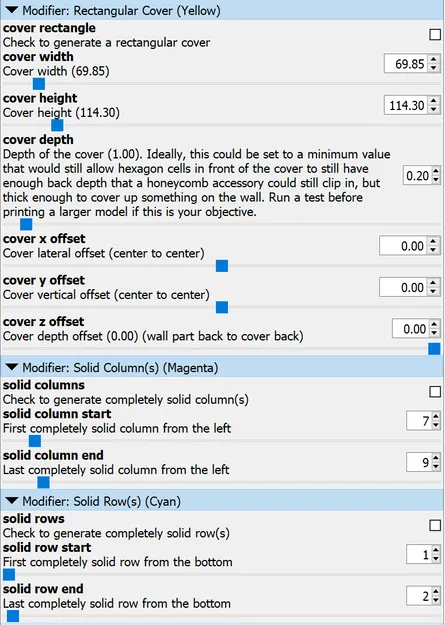

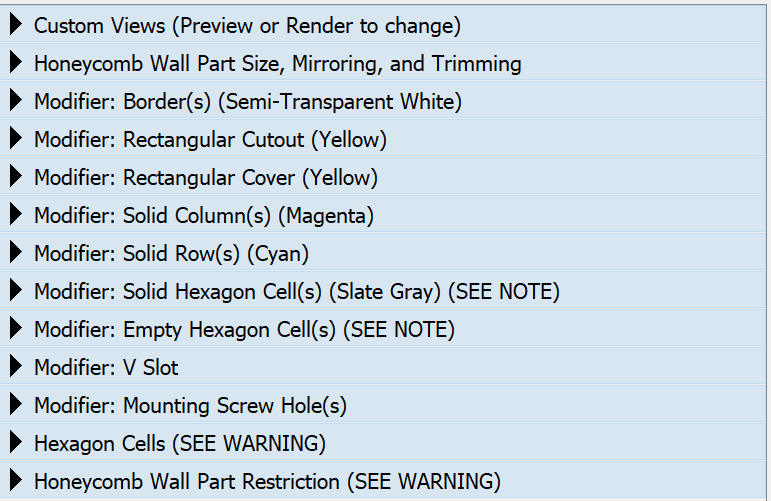

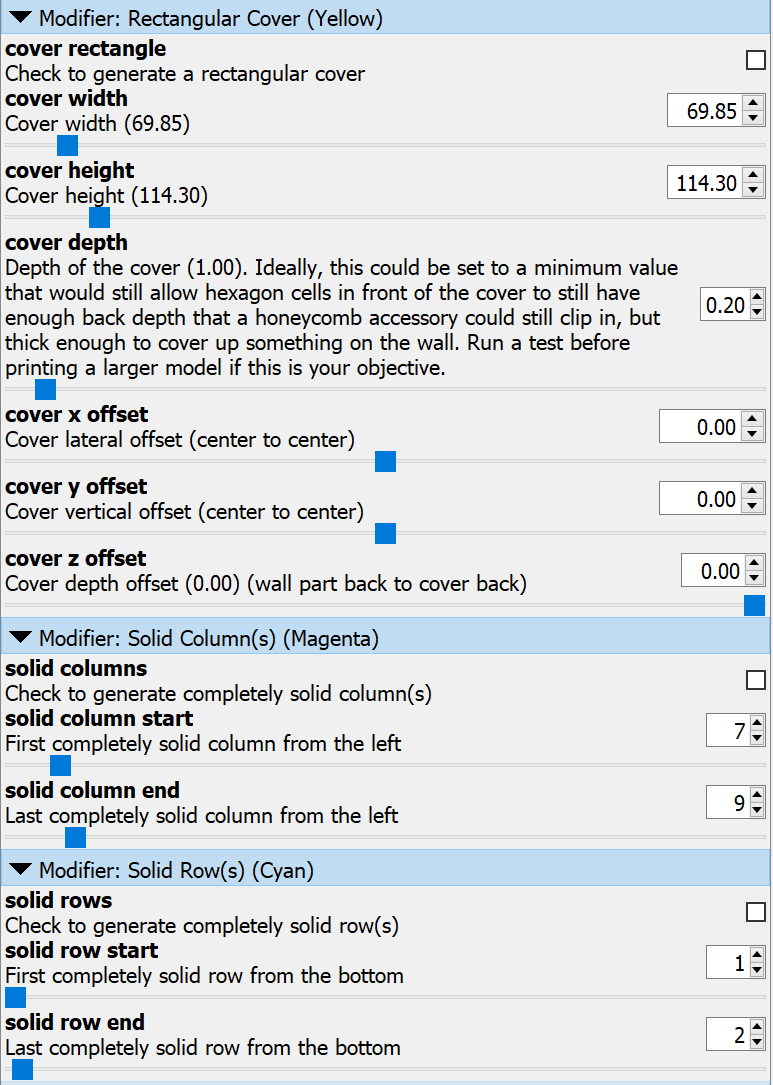

• Tổng thể Khớp với thông số kỹ thuật và kích thước HSW ban đầu. Định hướng đúng (x là ngang, y là dọc và z là độ sâu). Trình tùy chỉnh được mô tả đầy đủ và định dạng đúng. Màu sắc hỗ trợ nhập tham số bộ sửa đổi và cho biết định hướng đúng trong quá trình thiết kế và bố trí (ví dụ: mặt nào là mặt trước và mặt nào là mặt trên khi lắp đặt). Chế độ xem tùy chỉnh để hỗ trợ định hướng đúng trong quá trình thiết kế và bố trí. Các tham số và kích thước đầu ra bảng điều khiển hỗ trợ bố trí tính năng (ví dụ: vết cắt ổ cắm). (Hầu hết) Các tham số ô hình lục giác có sẵn trong Trình tùy chỉnh để xác nhận/điều chỉnh nhỏ so với kích thước thông số kỹ thuật HSW. HÃY CẨN THẬN KHI SỬ DỤNG! ##### Tính Năng Mới trong v1.1 Nắp Chữ Nhật - Thêm một khối hình chữ nhật vào mặt sau (mặc định) để che vật gì đó trên tường (ví dụ: hộp điện áp thấp, vết bẩn, v.v.).

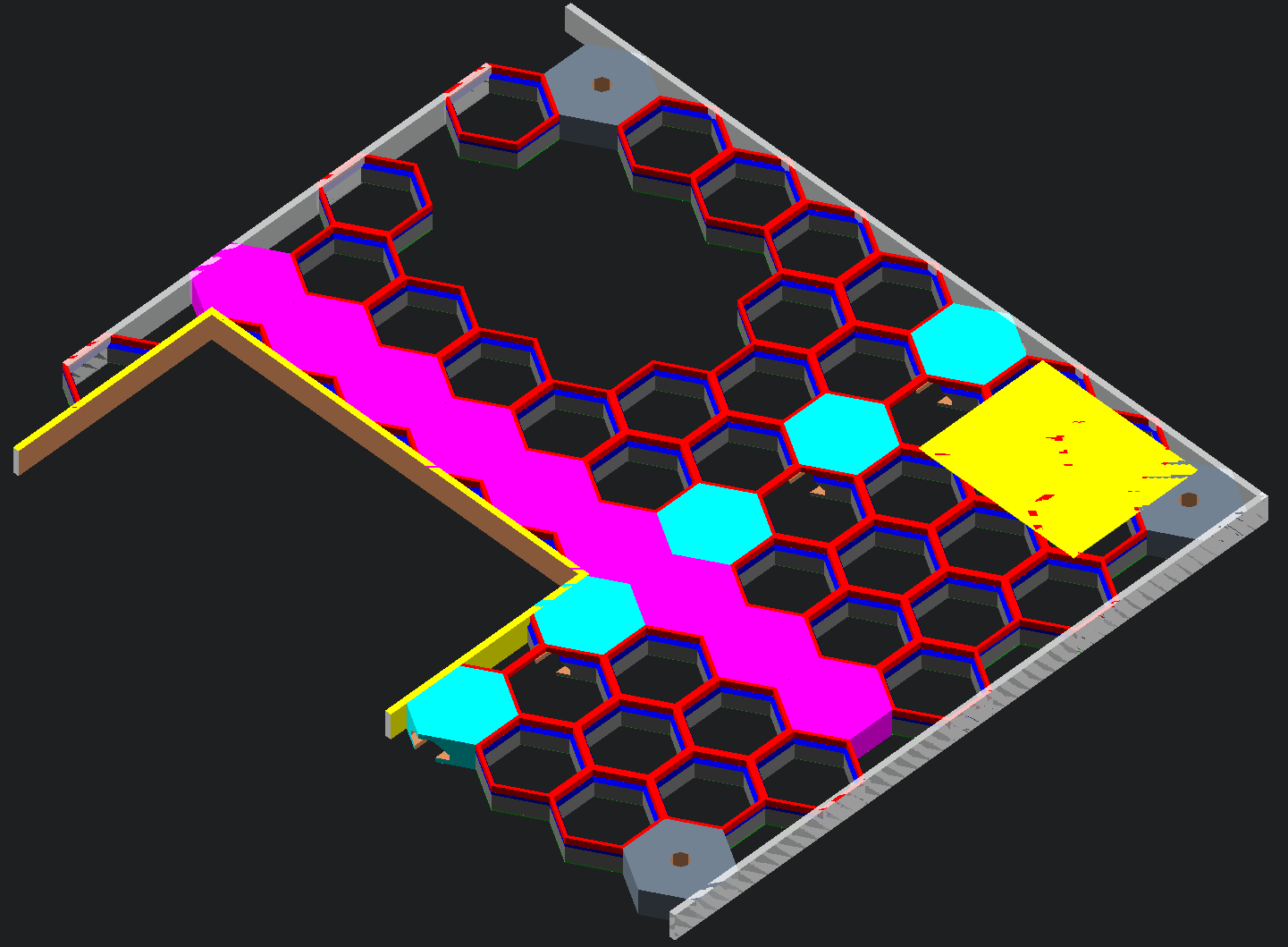

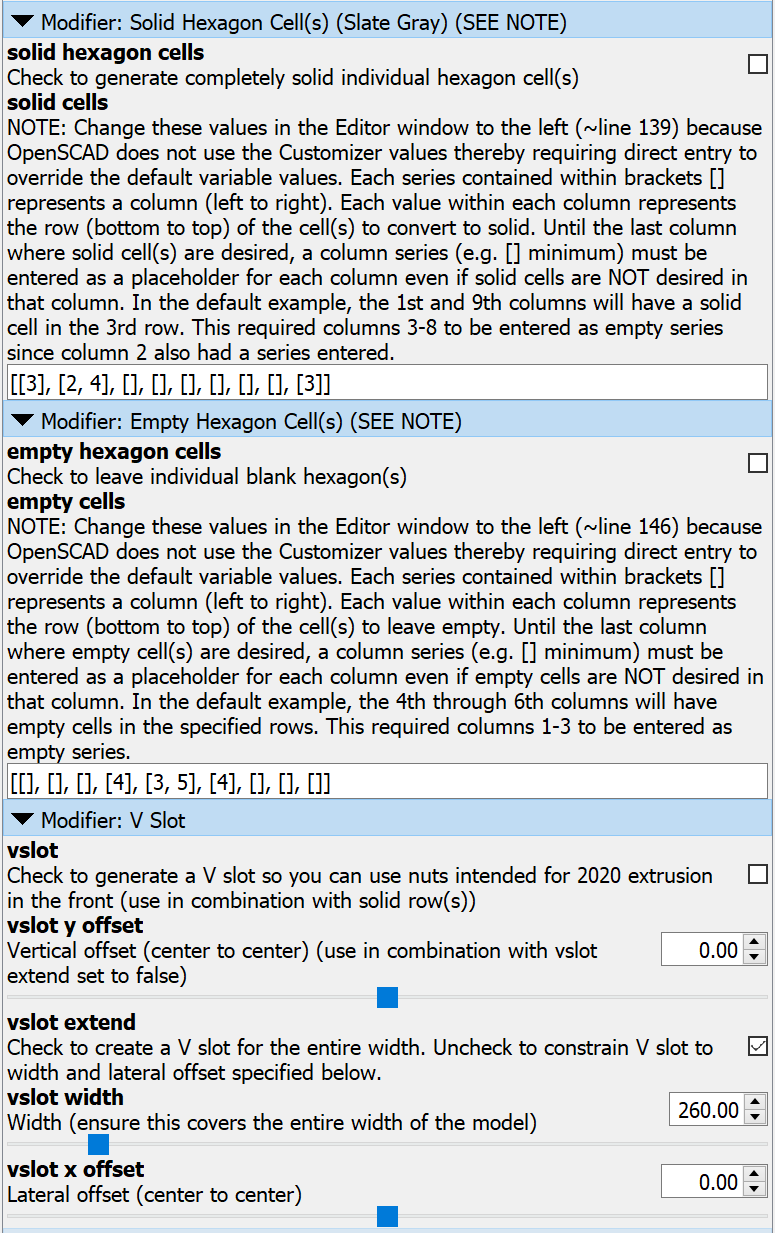

• Ô Hình Lục Giác Đặc - Các ô hình lục giác riêng lẻ có thể là ô đặc.
• Ô Hình Lục Giác Rỗng - Các ô hình lục giác riêng lẻ có thể là ô rỗng.

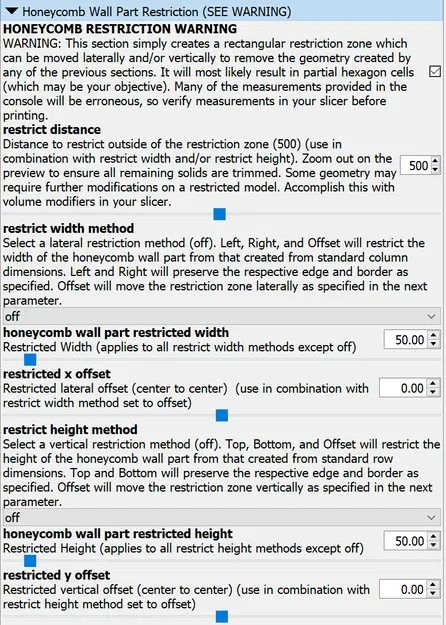

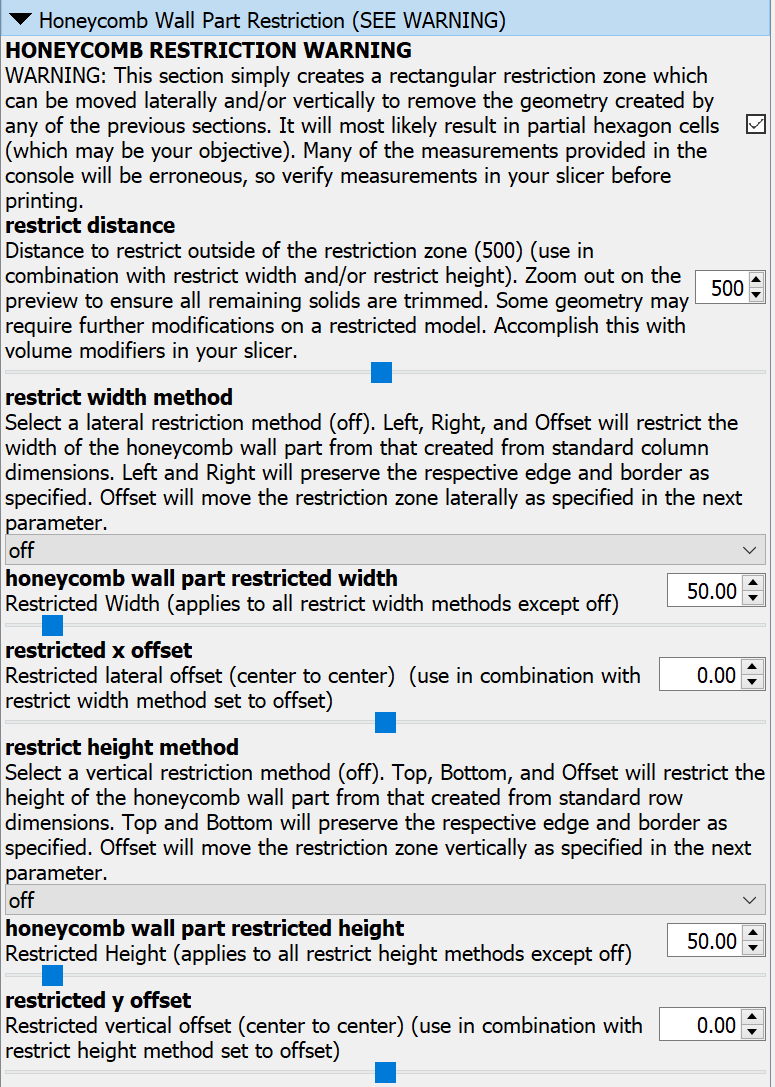

• Giới Hạn Bộ Phận Tường - Giới hạn mô hình để vừa với các kích thước cụ thể (ví dụ: bộ phận tường cuối cùng trong một cột hoặc hàng bộ phận tường) với các tùy chọn mở rộng để bảo tồn cạnh hoặc độ lệch nào.
• Lỗ Vít Căn Giữa Ô Hình Lục Giác - Lỗ vít được căn giữa trong các ô hình lục giác riêng lẻ. ##### Hướng Dẫn Hướng dẫn sử dụng mô hình này có sẵn ở đầu cửa sổ Trình chỉnh sửa trong tệp .scad. Nếu bạn chưa bao giờ sử dụng OpenSCAD trước đây, đây là cách bắt đầu: 1. Tải xuống và cài đặt OpenSCAD. * https://openscad.org/downloads.html

2. Mô hình này yêu cầu bạn cài đặt thư viện BOSL2.
3. Mở tệp mô hình (*.scad) bằng OpenSCAD.
4. Cửa sổ trình chỉnh sửa ở bên trái. ##### Quảng Cáo Nhỏ Nếu mô hình này đã giúp bạn giải quyết một vấn đề, tiết kiệm thời gian, hoặc bằng cách nào đó làm cho cuộc sống của bạn dễ dàng hơn một chút, vui lòng cân nhắc nhấp vào nút Thích và đăng các bản in của bạn! Nếu nó không đáp ứng được kỳ vọng của bạn sau khi nhấp vào tiêu đề của mô hình, vui lòng cho tôi biết (Messenger | Printables.com). Dù bằng cách nào, Xin cảm ơn!
