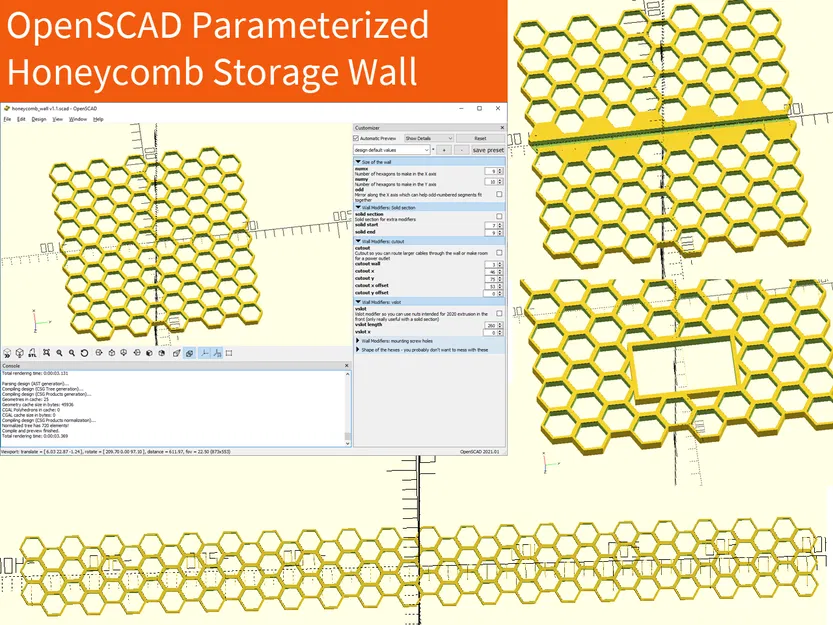

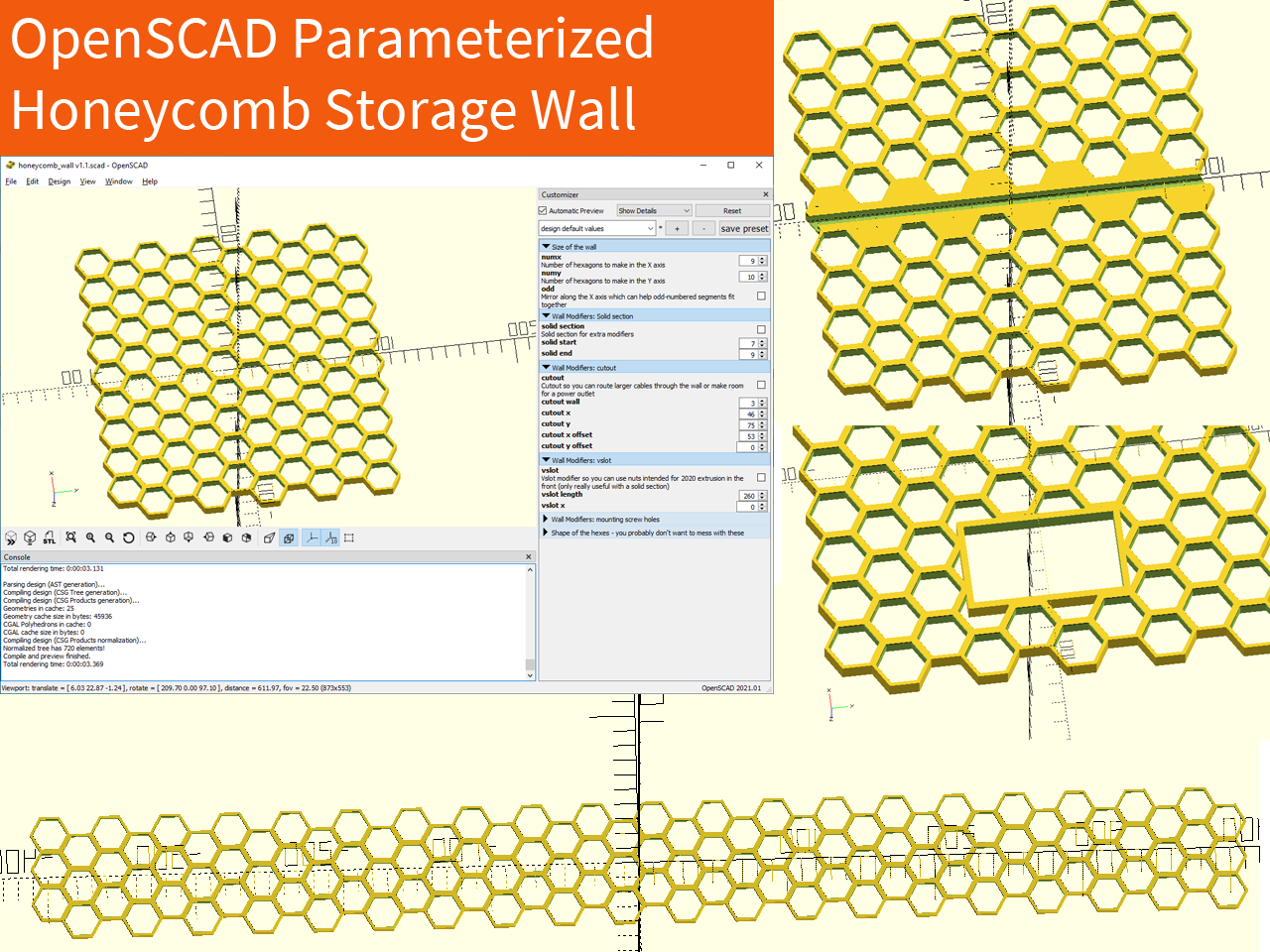

OpenSCAD Honeycomb Storage Wall có thể tùy chỉnh

Tôi đã xem Honeycomb Storage Wall và thấy nó khá hay. Và tôi nhận thấy rằng đã có một vài người tạo ra các phiên bản nhỏ hơn hoặc siêu nhỏ có thể in được. Nhưng nếu bạn có thể chọn chính xác kích thước mình muốn thì sao? Có thể bạn muốn một cái cao và hẹp để lấp đầy một khoảng trống có kích thước hoàn hảo… hoặc một cái khổng lồ cho máy in khổng lồ tùy chỉnh của bạn đủ để in cả người… hoặc một cái siêu nhỏ cho máy in siêu nhỏ của bạn?

OpenSCAD sẽ giải cứu bạn! Tôi đã dành chút thời gian xem bản vẽ kỹ thuật và so sánh những gì tôi đang tạo ra để nó trở thành một sản phẩm thay thế chính xác.

Khi tôi tải cái này lên vào năm 2022, có rất nhiều thứ nhưng chưa ai làm gì nhiều với OpenSCAD, nhưng kể từ đó, đã có cả một đống thứ thú vị mà mọi người đã làm. Đó là một sự bùng nổ của mọi loại thứ hay ho tuyệt vời! Phiên bản mới nhất này chứa một loạt các điều chỉnh và thay đổi mà tôi thấy hữu ích khi tôi đang phủ kín mọi không gian tường trong phòng khách của mình bằng các bức tường lưu trữ dạng tổ ong.

Yêu cầu thư viện

Điều này yêu cầu bạn cài đặt thư viện BOSL2 để hoạt động. Cũng có một file mesh, nhưng bạn không muốn file mesh đó, bạn muốn phiên bản OpenSCAD để có thể tạo ra bất kỳ kích thước nào bạn mong muốn.

Cách sử dụng

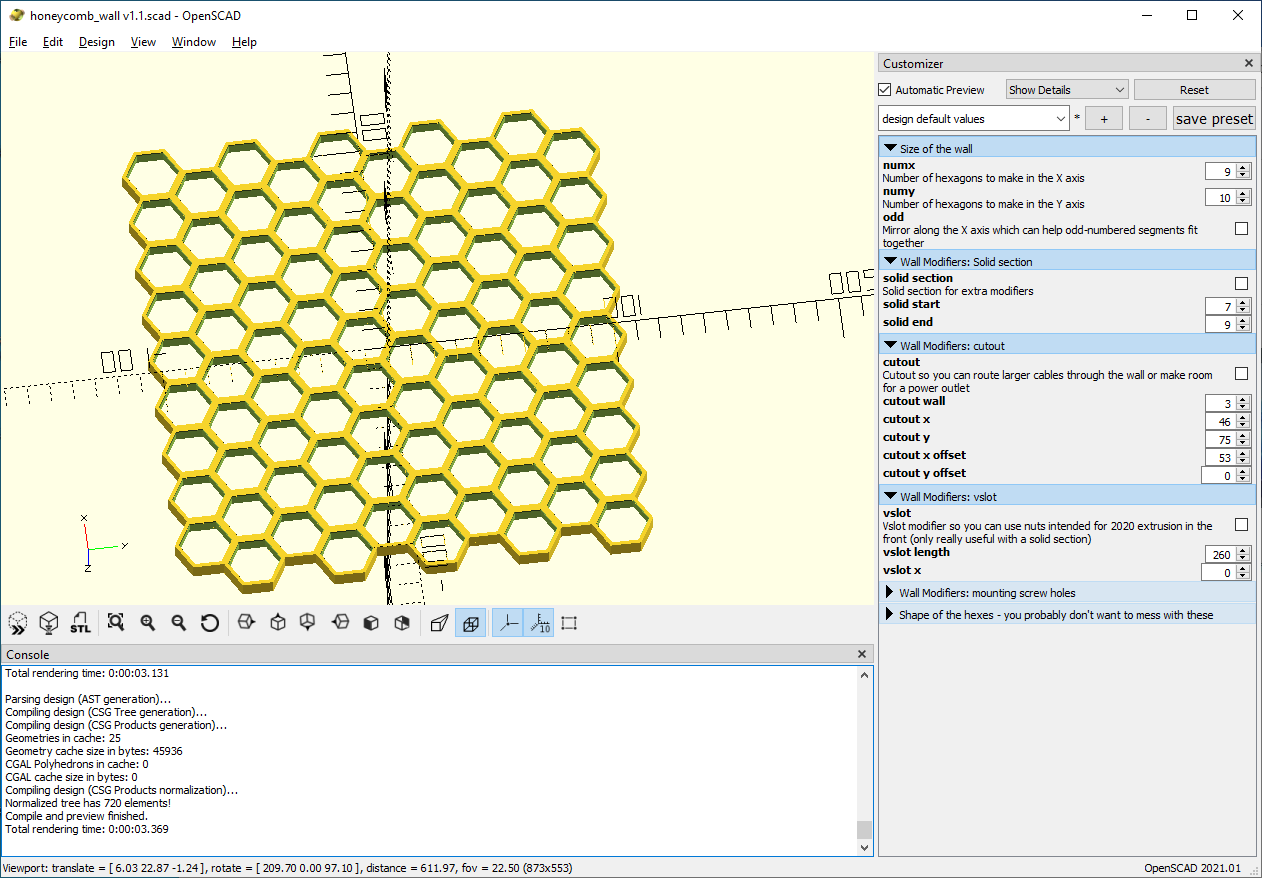

Các phiên bản mới nhất của OpenSCAD đi kèm với giao diện “Customizer” sao cho bạn chỉ cần truy cập vào bảng điều khiển mặc định ở bên phải và điều chỉnh các tham số. Tôi đã sắp xếp mọi thứ thành các phần mà bạn có thể mở rộng khi cần thiết.

Cạnh của tường

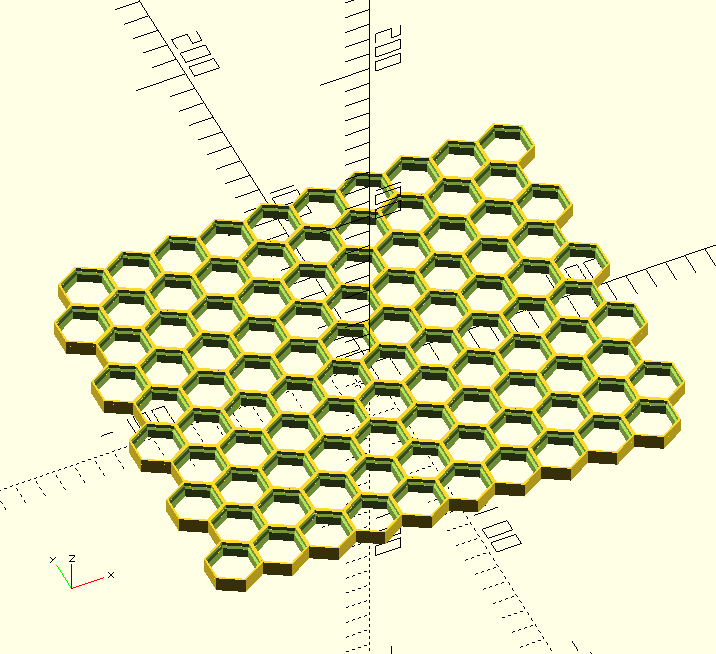

Hai cài đặt quan trọng nhất cần sử dụng là numx và numy, chúng kiểm soát số lượng hình lục giác mà nó sẽ tạo ra theo trục X hoặc Y. Nếu bạn đang khớp với các phân đoạn khác không được tạo bằng công cụ này, bạn có thể muốn sử dụng ô đánh dấu odd; nó sẽ phản chiếu theo trục X.

Bạn có thể hoàn toàn bỏ qua tất cả các phần sửa đổi vì đây có thể là tất cả những gì bạn thực sự muốn.

Sửa đổi tường: Phần rắn

Phần này được sử dụng làm cơ sở cho một số phần khác. Về cơ bản, nó cho phép bạn tạo một phần với các hàng rắn. Đánh dấu vào ô solid section để bật tính năng này. Bạn có thể sử dụng nó làm cơ sở cho các sửa đổi khác. solid start và solid end kiểm soát các hàng nào được làm rắn.

Sửa đổi tường: Cắt

Nếu bạn đang xây dựng một bức tường lưu trữ dạng tổ ong và có ổ cắm điện, phích cắm điện hoặc bạn chỉ muốn luồn các dây cáp lớn hơn qua đó, bạn cần một phần cắt.

Đánh dấu vào ô cutout để bật tính năng này. cutout wall kiểm soát bức tường bao quanh phần cắt, cutout x và cutout y kiểm soát kích thước của phần cắt, và cutout x offset và cutout y offset cho phép bạn di chuyển phần cắt.

Sửa đổi tường: V-slot

Bạn muốn bật sửa đổi phần rắn trước khi bật cái này, nếu không nó sẽ chỉ tạo ra một vết cắt ngẫu nhiên vô dụng trên bộ phận.

Thao tác này sẽ cắt một khe V-slot để bạn có thể sử dụng các đai ốc và các bộ phận khác dành cho thanh nhôm định hình 2020. Tôi đã thêm một chút sàn vào khe V-slot để bù đắp cho bất kỳ sự võng nào do bắc cầu.

Đánh dấu vào ô vslot để bật tính năng này. vslot length kiểm soát chiều dài của khe (tôi sẽ loại bỏ nó sau). vslot x kiểm soát vị trí của khe so với các hàng.

Sửa đổi tường: Lỗ bắt vít

Bạn muốn bật sửa đổi phần rắn trước khi bật cái này, nếu không nó sẽ chỉ tạo ra một số vết cắt ngẫu nhiên vô dụng trên bộ phận.

Thao tác này sẽ cắt một hàng lỗ bắt vít dự định để bạn bắt vít từ phía trước vào tường.

Đánh dấu vào ô mounting screw để bật tính năng này. Sử dụng mounting screw spec để chọn kích thước vít và mounting screw head để tạo không gian cho đầu vít. mounting screw spacing sẽ xác định khoảng cách giữa các lỗ vít và mounting screw distance sẽ xác định khoảng cách tổng thể (đặt nó bằng khoảng chiều dài của toàn bộ phân đoạn tường) và mounting screw x kiểm soát vị trí của khe so với các hàng.

Các mẹo khác

Khi bạn đã có một cấu hình ổn định, hãy nhấn nút “+” trên cùng của customizer để lưu một preset cho cấu hình cụ thể của bạn.

Nó không hoàn toàn rõ ràng nhưng bạn thực sự muốn gắn nó sao cho mặt hướng về bàn in, mặt mà các hình lục giác dày nhất, hướng về phía bạn. Đó là mặt mà các bộ phận chèn được thiết kế để lắp vào.

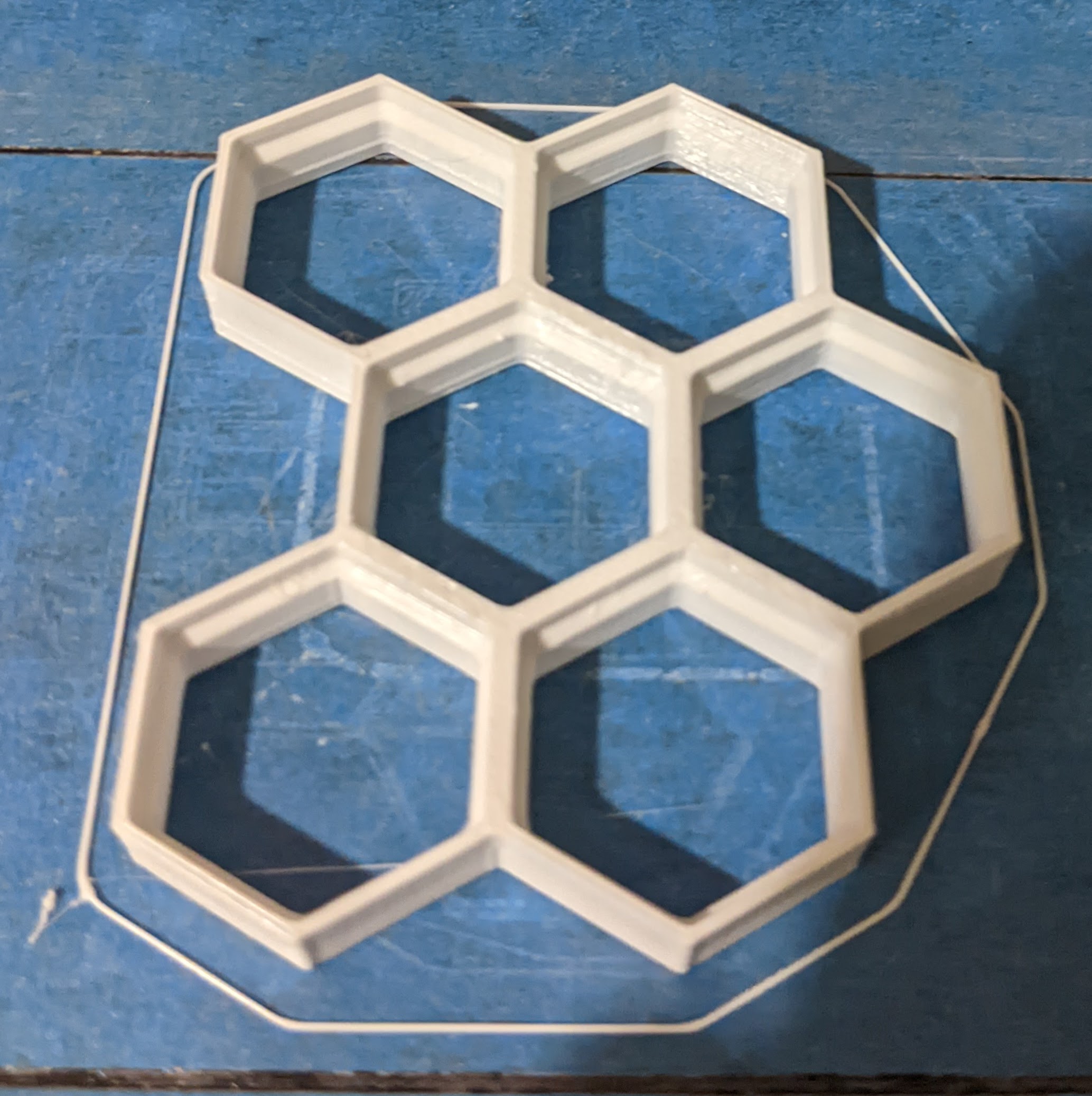

Cài đặt in được đề xuất

Tôi đề nghị bạn in với 3 lớp chu vi và thiết kế ban đầu chủ yếu dành cho việc in bằng PETG nên tôi sẽ lặp lại điều đó. Tôi đã sử dụng Matter Hackers PETG cho bản in của mình.

Lịch sử phiên bản

v1.0 - Ngày 5 tháng 4 năm 2022

• Phiên bản ban đầu

v1.1 - Ngày 4 tháng 11 năm 2023

• Sửa lỗi để thêm một đường vát nhỏ đã có trong tệp STEP của bản gốc RostaP nhưng không có trong bản vẽ.
• Thêm ô đánh dấu odd để bạn có thể khớp với tất cả các bảng HSW khác có thể có.
• Thêm các sửa đổi phần rắn, cắt, v-slot và lỗ bắt vít dựa trên nhu cầu của riêng tôi.
