Bộ Gá PUG Canbus Toolhead Board Mount

Đây là cái gì?

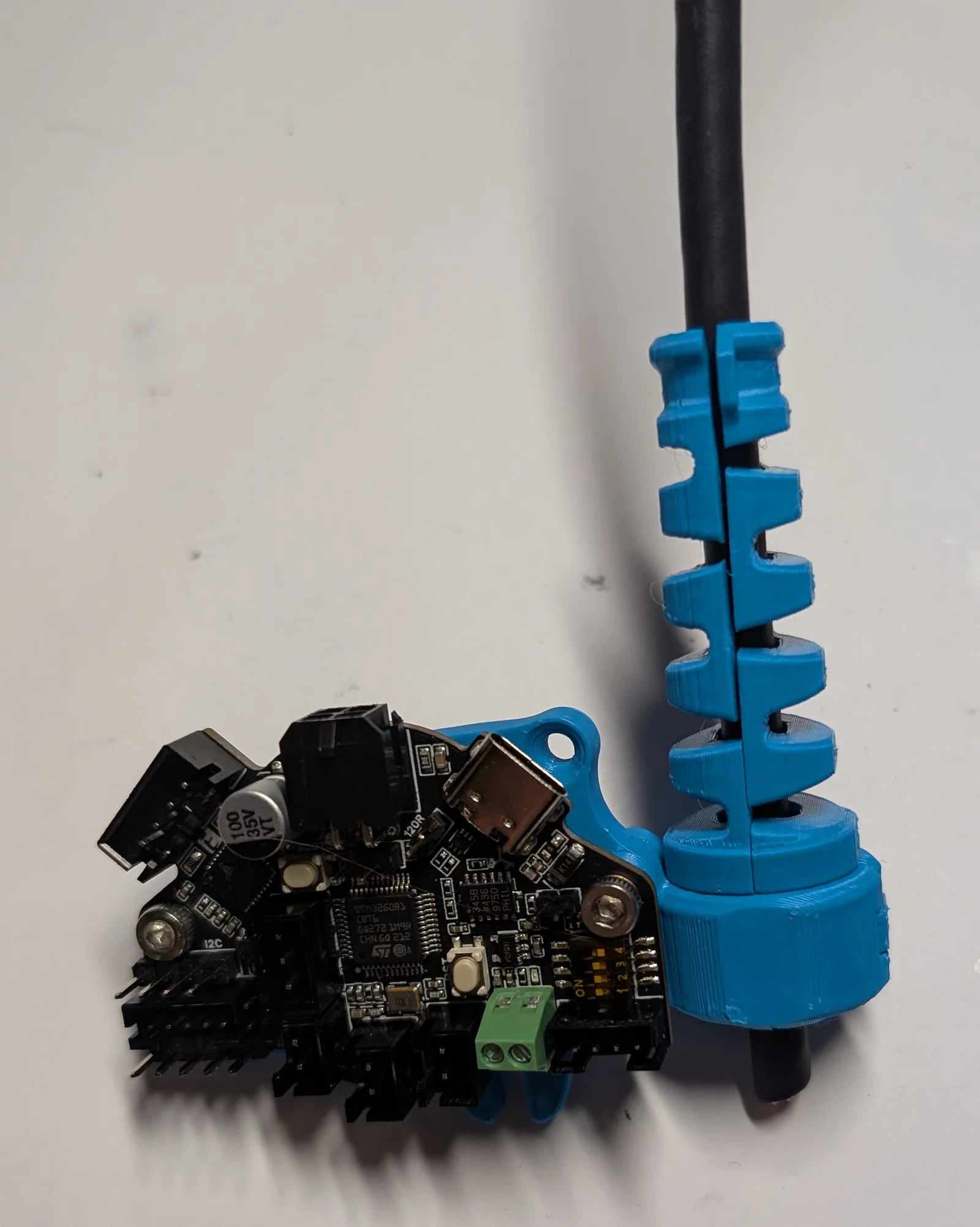

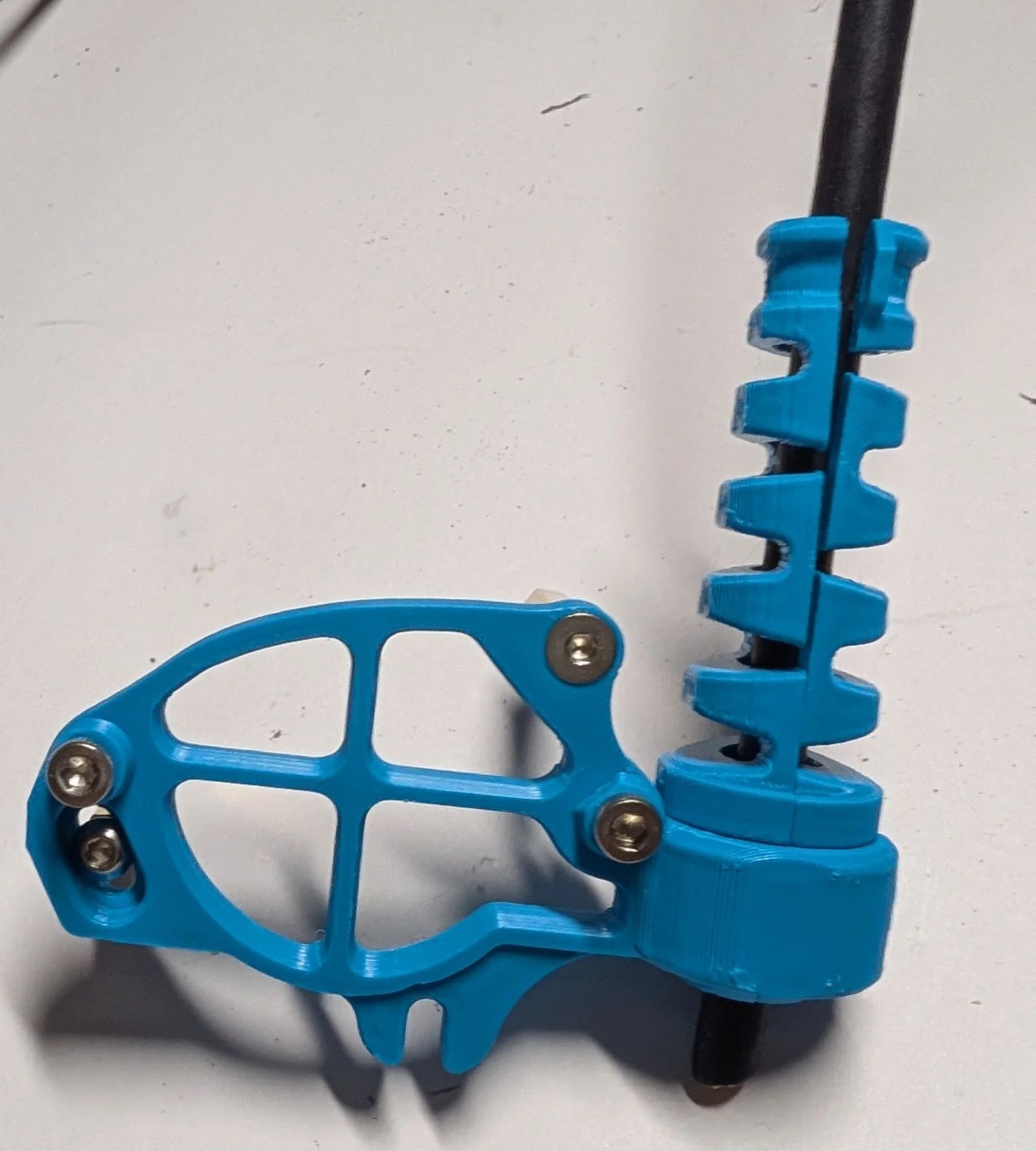

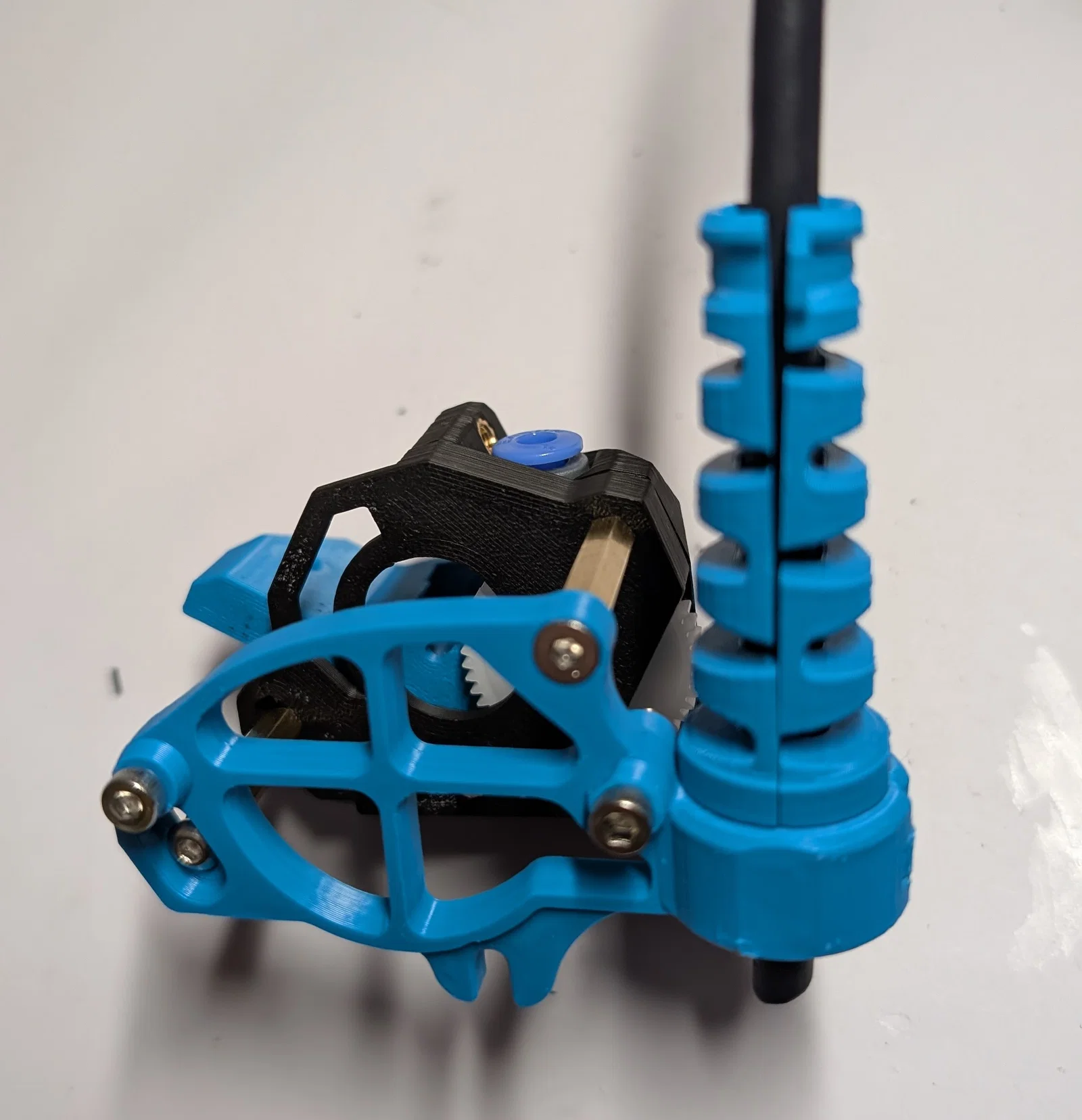

Đây là bộ gá board đầu in (toolhead board mount) đã được gia cố một phần dành cho các bộ đùn (extruders) có điểm bắt vít WWBMG. Mình đã thêm một ngàm gắn PUG vào bên hông của bộ gá. Điểm đặc biệt là mình đã tích hợp bản lề vào một bên của ngàm PUG, giúp loại bỏ việc phải dùng thêm ốc, giảm bớt trọng lượng và vật liệu cần thiết. Thiết kế này dùng để gắn EBB36 và các loại board đầu in khác có cùng vị trí bắt vít. Kiểu gắn bên hông này giúp nó phù hợp với các dòng máy không có nhiều không gian trống phía trên đầu in, ví dụ như Voron Trident.

BOM (Danh sách vật tư):

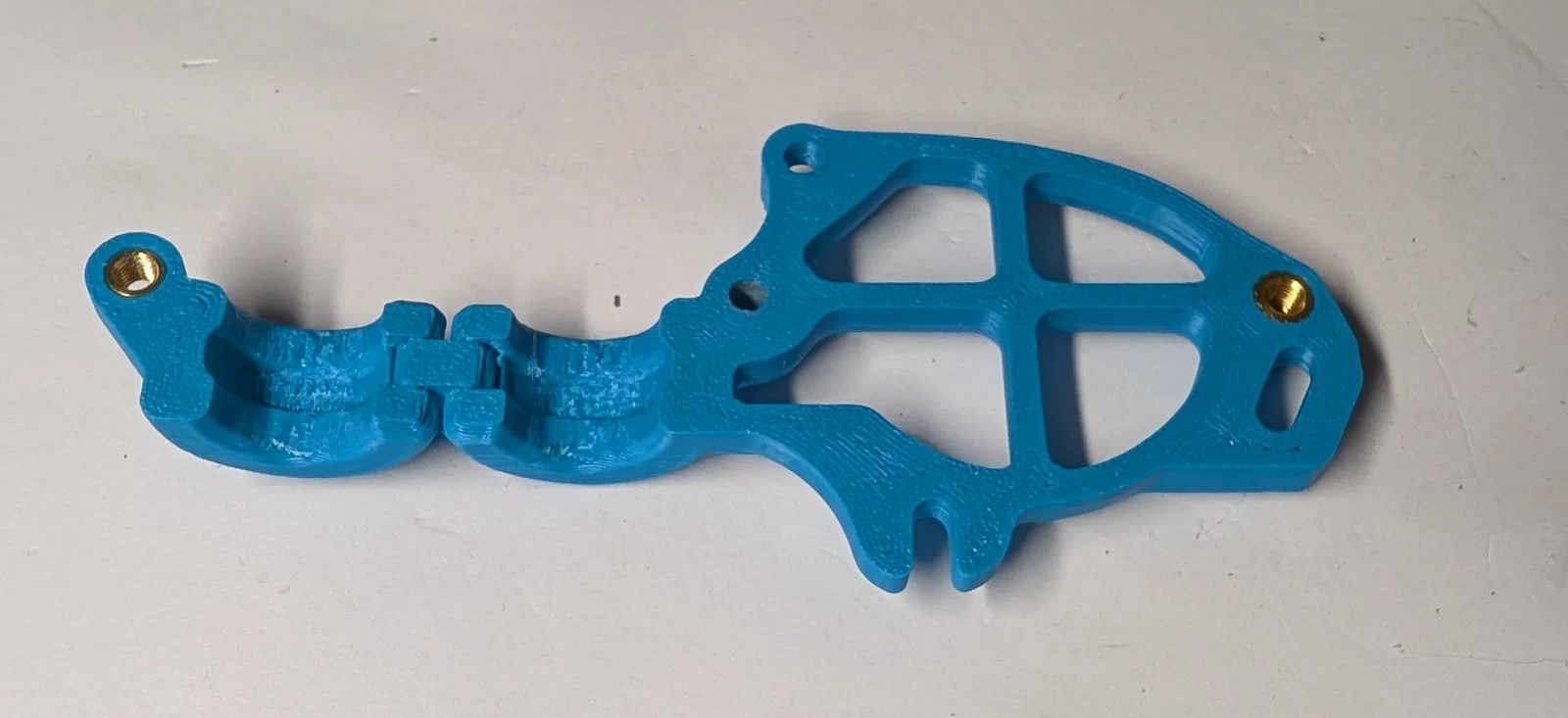

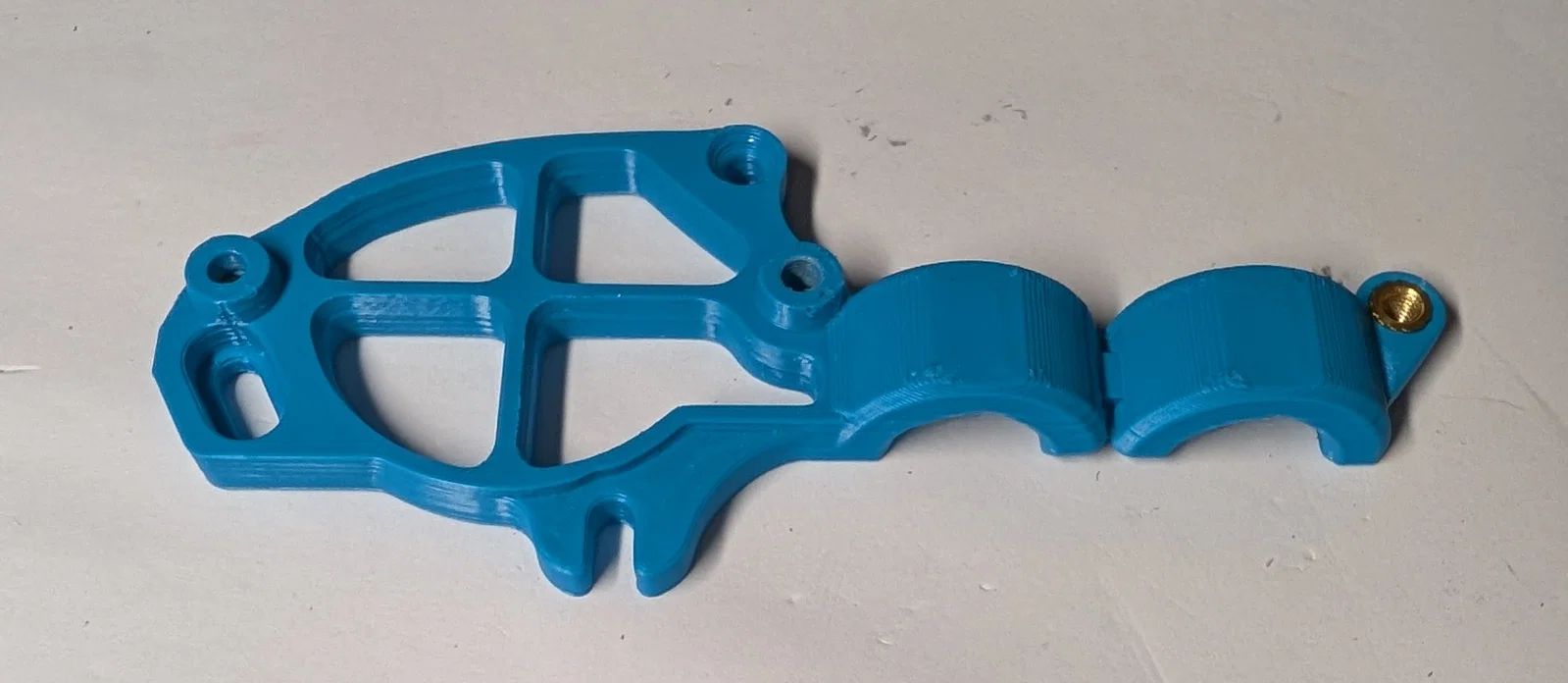

Cần lắp hai miếng heatset insert tiêu chuẩn Voron (M3, dài 4mm) như trong hình ảnh minh họa.

Cách hoạt động:

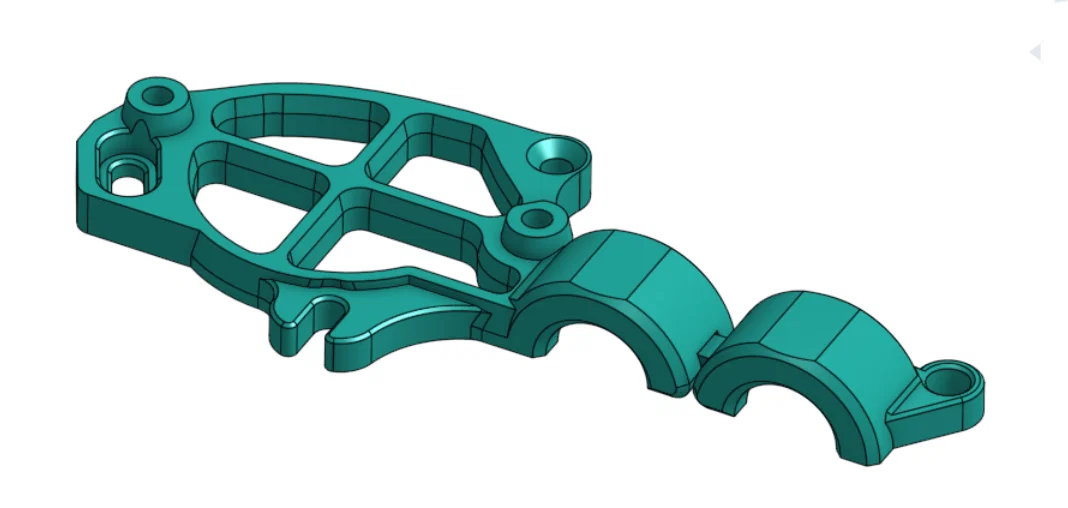

Đây là mô hình in liền khối (print-in-place). Sau khi in xong, bạn hãy cẩn thận gập phần bên ngoài của bộ giữ, chèn PUG vào rồi cố định lại bằng chính con ốc dùng để giữ board đầu in.

Hướng dẫn in:

Sử dụng nhựa ABS/ASA, không cần support, 4 perimeters, 5 lớp top/bottom, 40% infill. Hãy đảm bảo máy của bạn đã được canh chỉnh dung sai (tolerances) chuẩn, nếu không thì phần bản lề in liền khối sẽ không hoạt động được!

Đã thêm file STEP để mọi người dễ dàng remix lại.
