Vỏ cho Cụm Raspberry Pi 4

Tác giả JP_156503

Lượt tải
1.338
Lượt thích
385
Lượt coi
18.356

File 12 10,7 MB

  • GS108E_Slot_v11_1765640561.stepSTEP · 661,6 KB
  • RPi_Slot_v11_1765640563.stepSTEP · 64,7 KB
  • ANKER_10-Port_Charger_v16_1765640564.stepSTEP · 368,4 KB
  • Cluster_Back_v2_1765640564.stepSTEP · 811,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

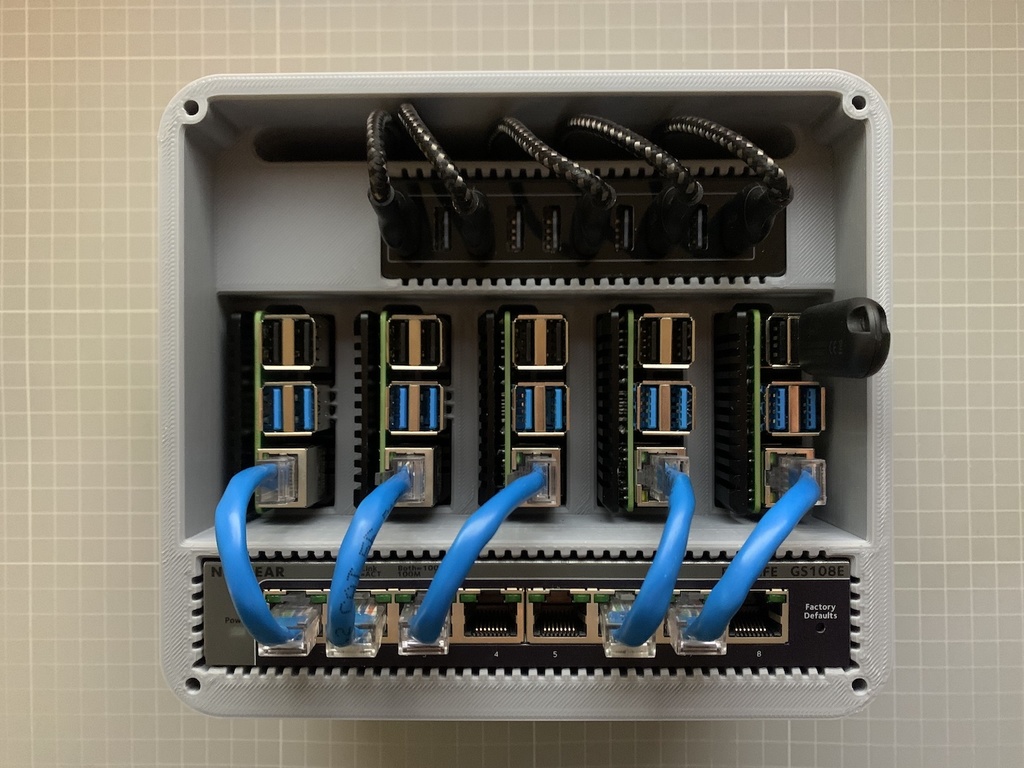

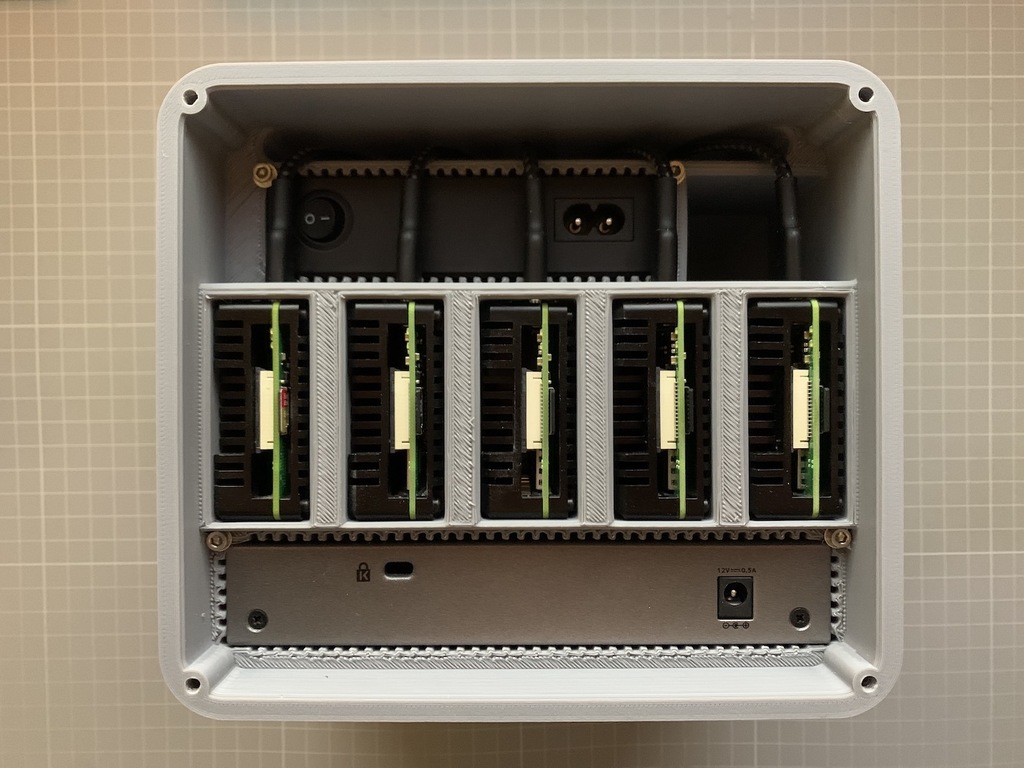

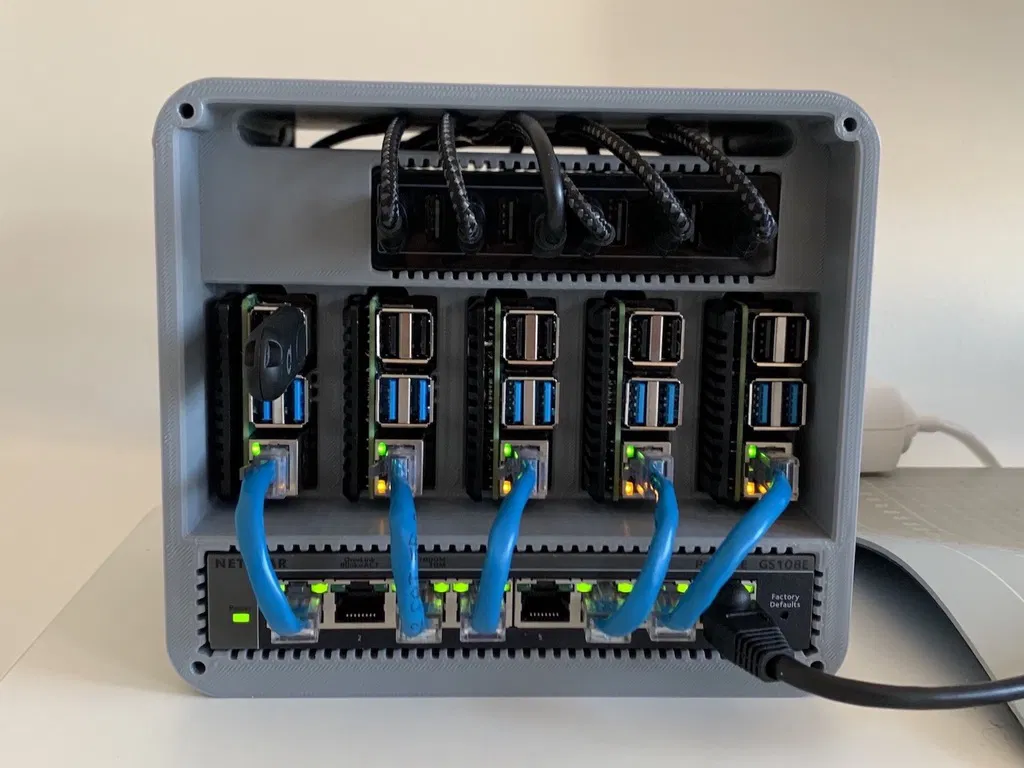

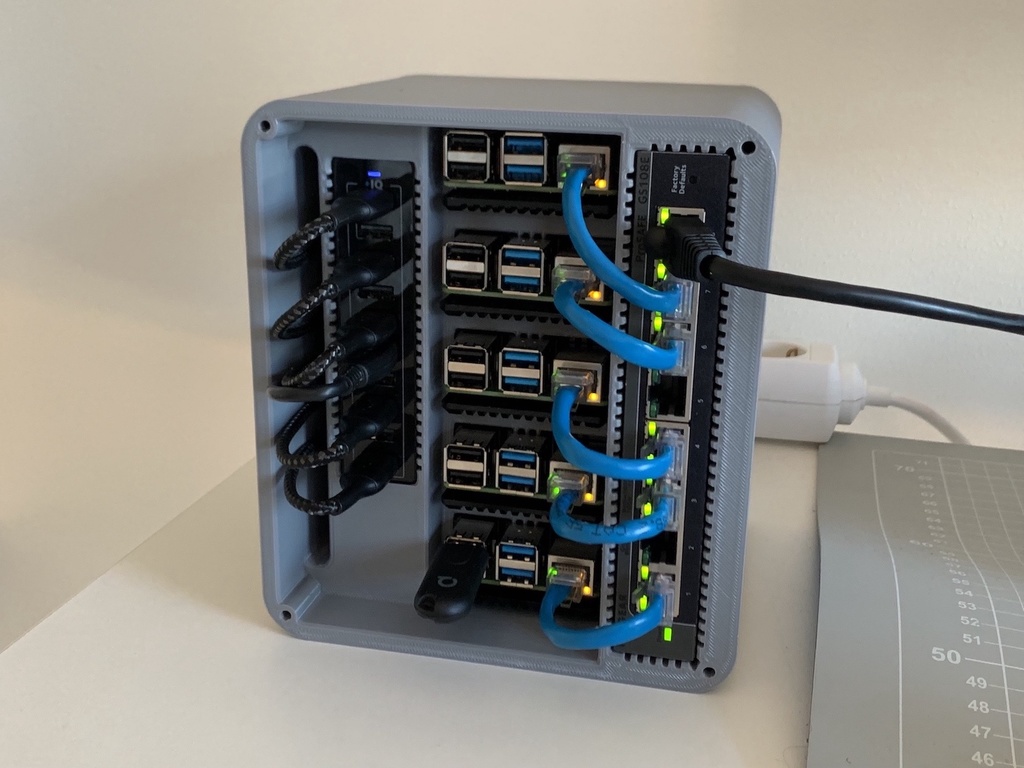

Một cái vỏ cho một cụm Raspberry Pi 4.

Các bộ phận được sử dụng trong dự án:

  • 5x Raspberry Pi 4 Model B
  • 5x PIMORONI Aluminium Heatsink Case
  • 5x Belkin - Cáp USB-A sang USB-C dài 15cm
  • 5x Cáp mạng dài 12cm
  • 1x Netgear GS108Ev3
  • 1x Sạc bàn ANKER 60W 10 cổng
  • 2x Quạt 80mm 12V (Đấu nối với phích cắm USB 5V)
  • 4x Vít M4 12mm (Để gắn vào lõi)
  • 4x Vít M3 12mm (Để cố định công tắc và bộ nguồn)
  • 4x Vòng đệm M3 (Để cố định công tắc và bộ nguồn)

Lưu ý:

Lõi:

  • In với mặt sau hướng xuống khay máy in.
  • Cần hỗ trợ cho cấu trúc bên trong (khoảng 40mm đầu tiên).

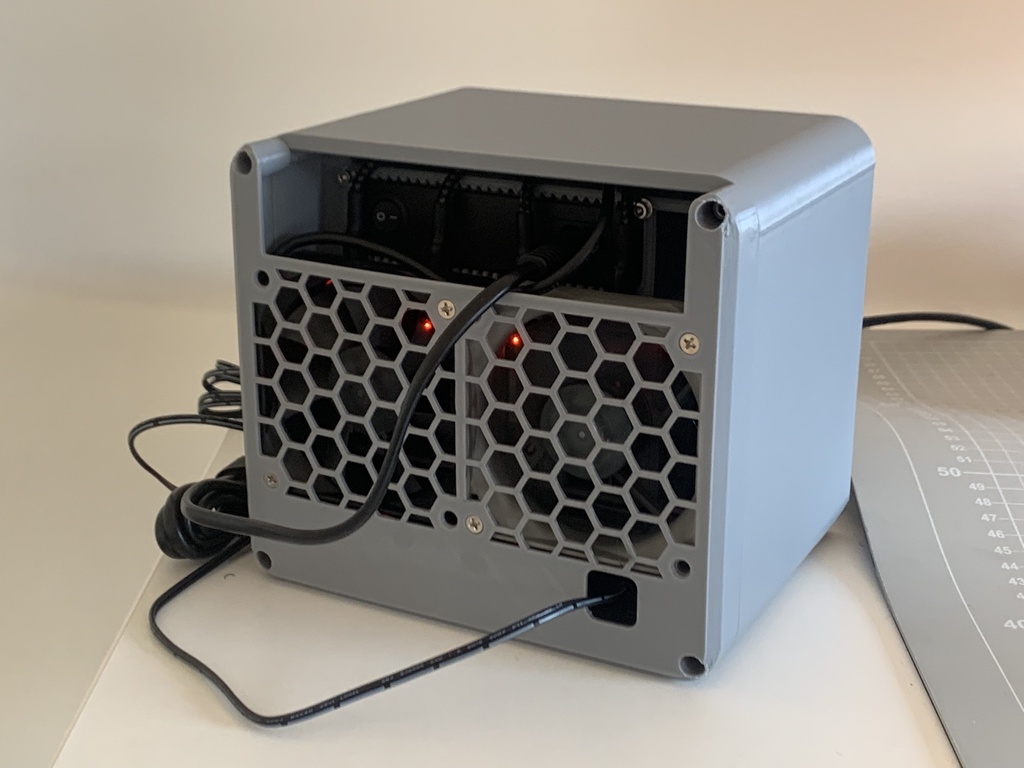

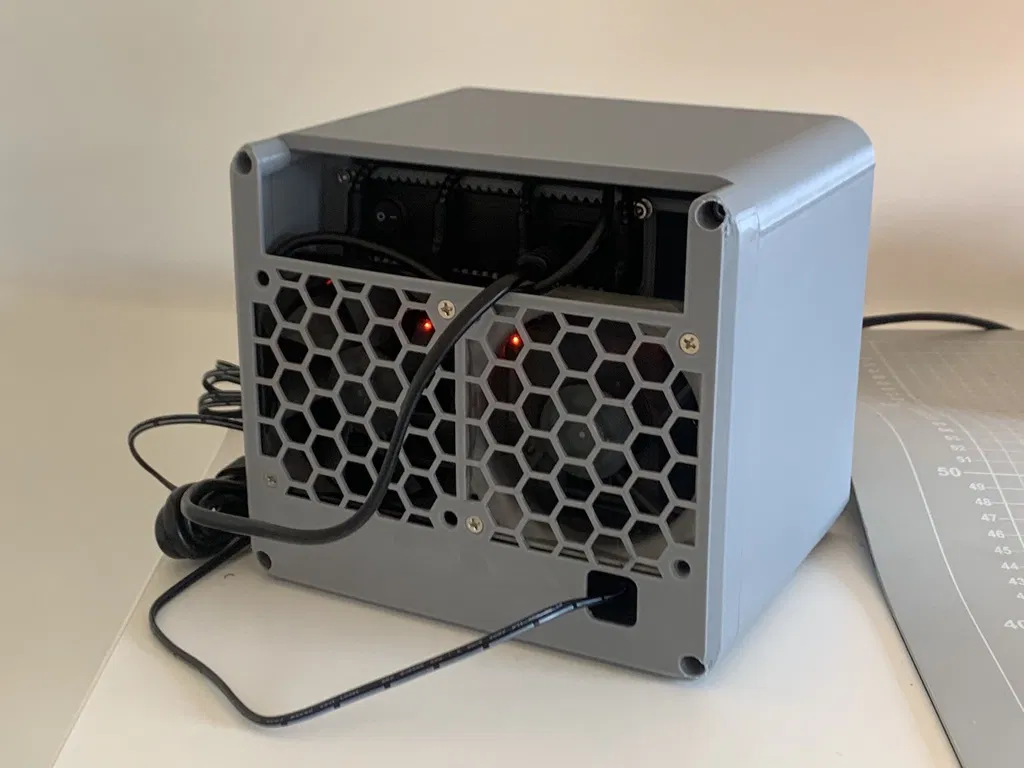

Mặt sau:

  • In với mặt sau (phẳng) hướng xuống khay máy in.
  • Cần hỗ trợ ở các góc có lỗ vít M4.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
12
Tổng dung lượng
10,7 MB
File lớn nhất
3,8 MB
