Giá đỡ bút cho máy in 3D Ender3 S1

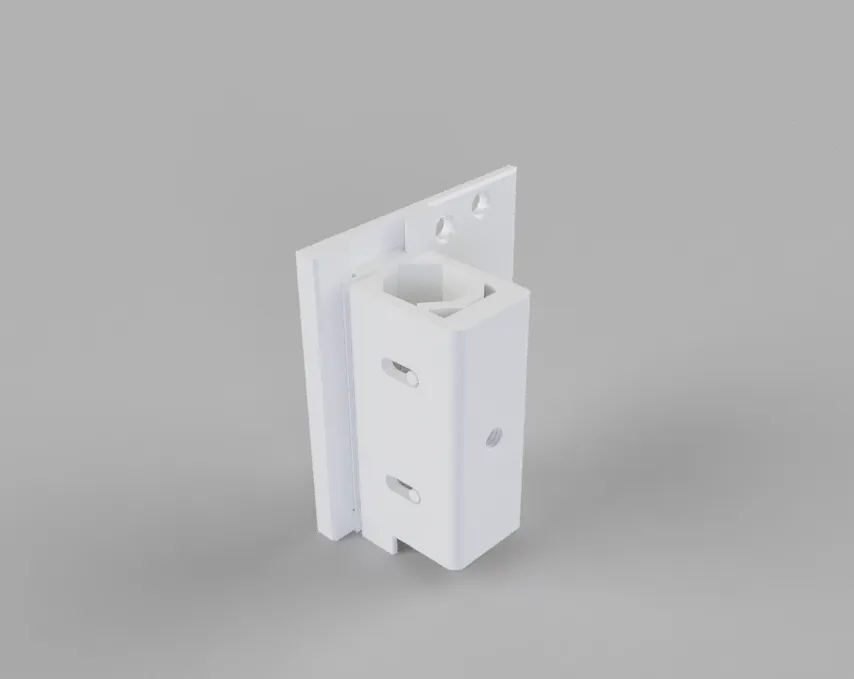

Giá đỡ bút bao gồm ba mẫu - Giá đỡ cơ bản, Giá đỡ trượt và Đầu dừng.

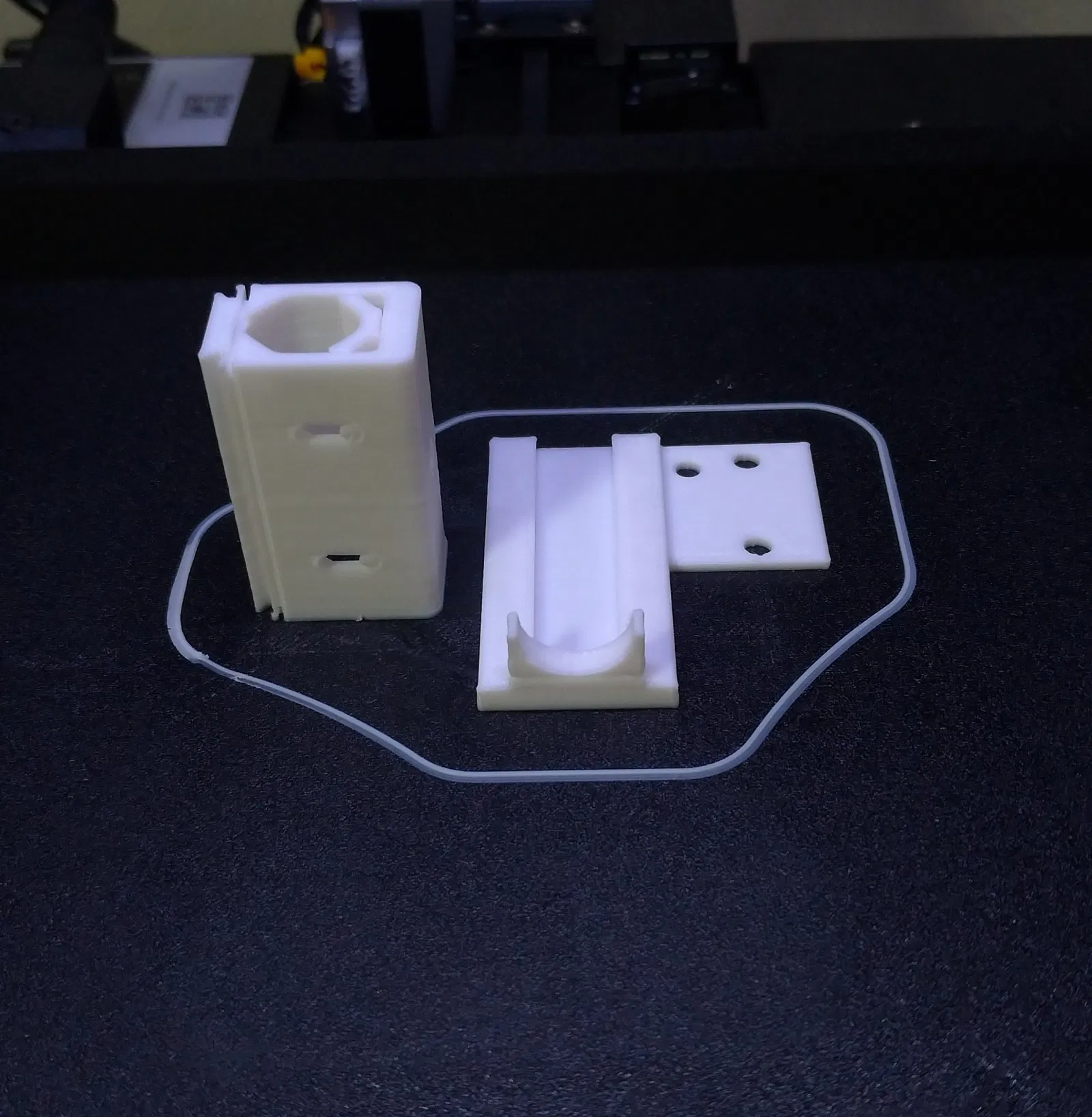

Bạn có thể in 3D Giá đỡ trượt và Đầu dừng tại chỗ - tham khảo hình ảnh đính kèm.

Lợi ích của giá đỡ bút này:

• Dễ làm - Giá đỡ bút không cần bất kỳ bộ phận nào khác ngoài một vít M4 và một dây cao su.

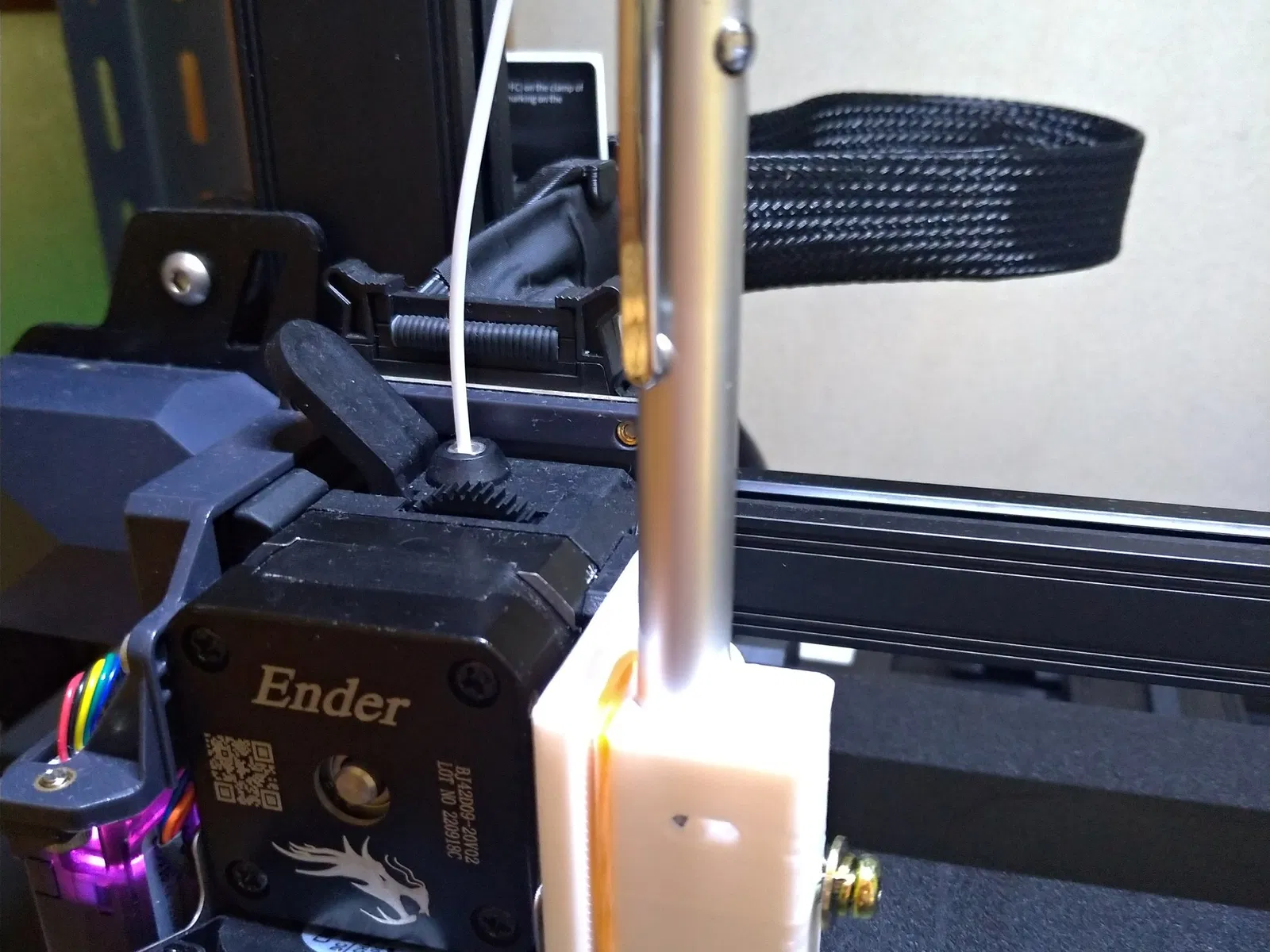

• Dễ dàng gắn/tháo - bằng cách trượt Giá đỡ trượt vào/ra khỏi Giá đỡ cơ bản. Giá đỡ cơ bản được gắn vào đầu in bằng ba vít. Nếu bạn thường xuyên in 3D, bạn có thể để Giá đỡ cơ bản gắn liền.
• Phạm vi bút áp dụng rộng - Bút có đường kính từ 9 đến 12 mm. Bạn có thể sử dụng bút có đầu hơi nón. Không có hư hại nào trên bút.

Điều chỉnh sao cho đầu bút chạm vào giấy khi trục Z là 0mm.

Điều chỉnh áp lực bút bằng độ căng của dây cao su.

---

Dưới đây là thông tin khi bạn muốn vẽ hình chỉ với các công cụ 3D của bạn, Fusion360 và eSlicer - mà không cần bất kỳ công cụ đặc biệt nào khác:

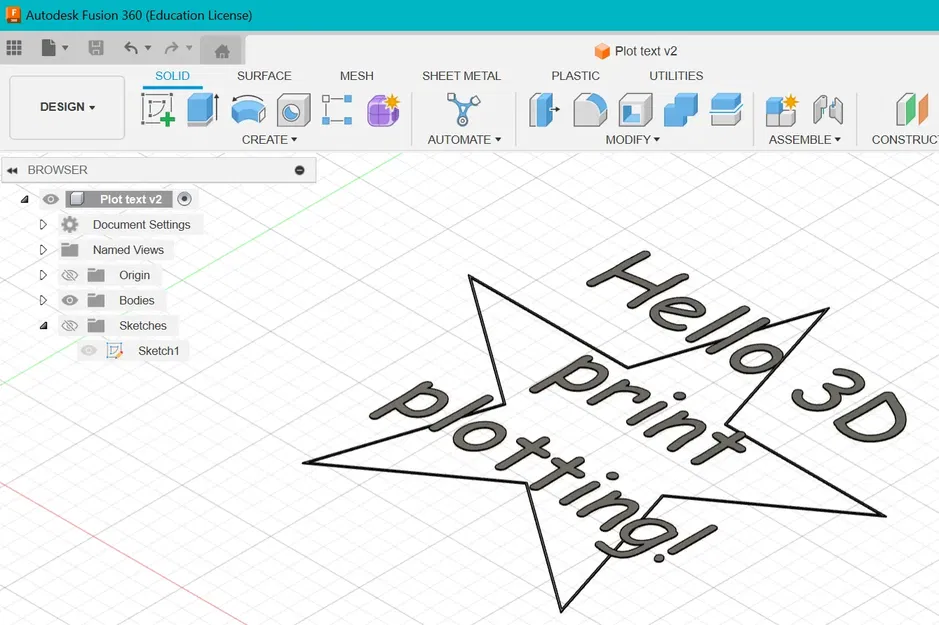

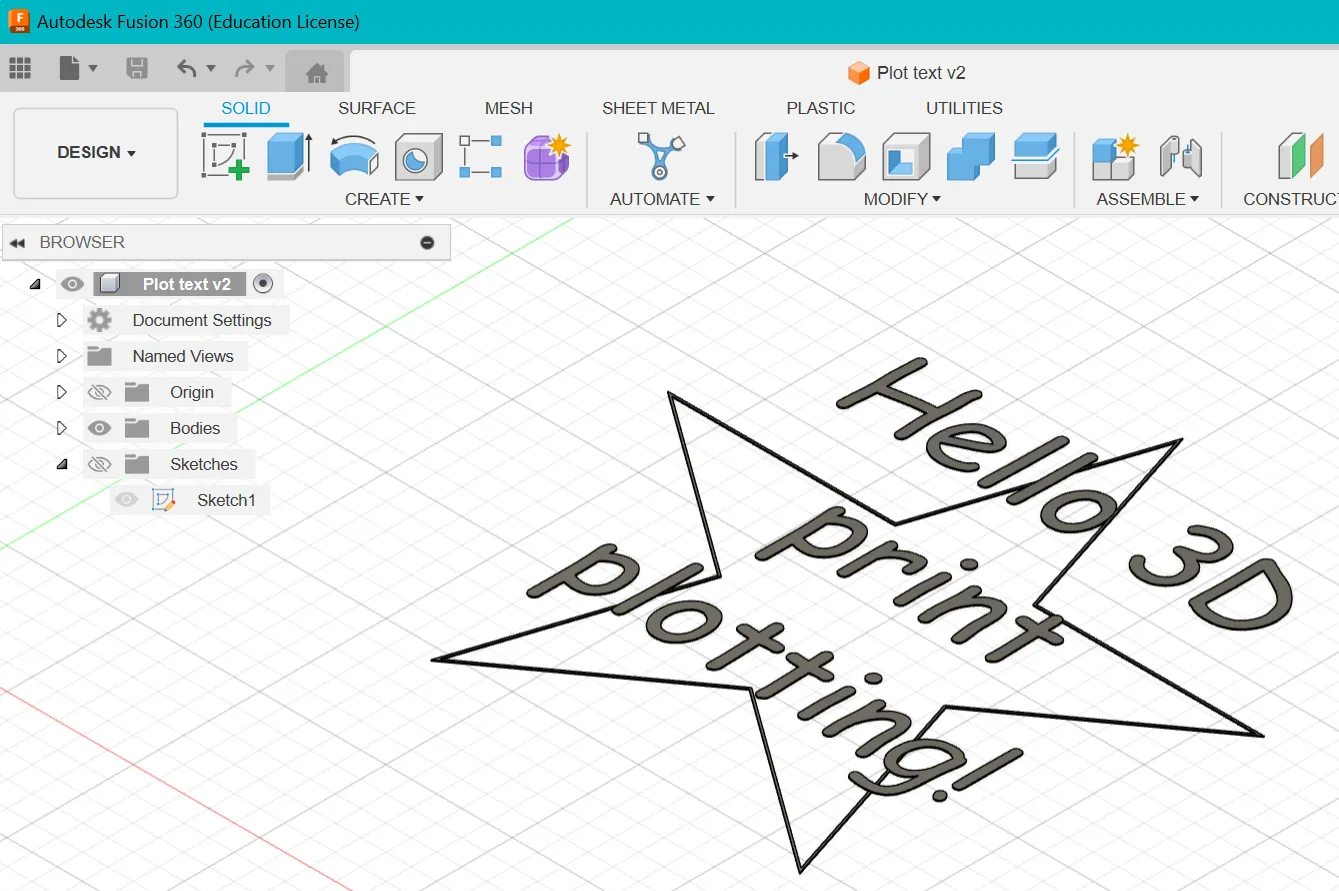

Thiết kế dữ liệu vẽ 2D với Fusion360:

• Chiều cao mô hình là 0.2 mm, đây là giá trị giống như chiều cao lớp cắt.
• Nếu bạn muốn vẽ trong một đường thẳng, chiều rộng đường thẳng là 0.4 mm, đây là giá trị giống như chiều rộng đường của slicer.

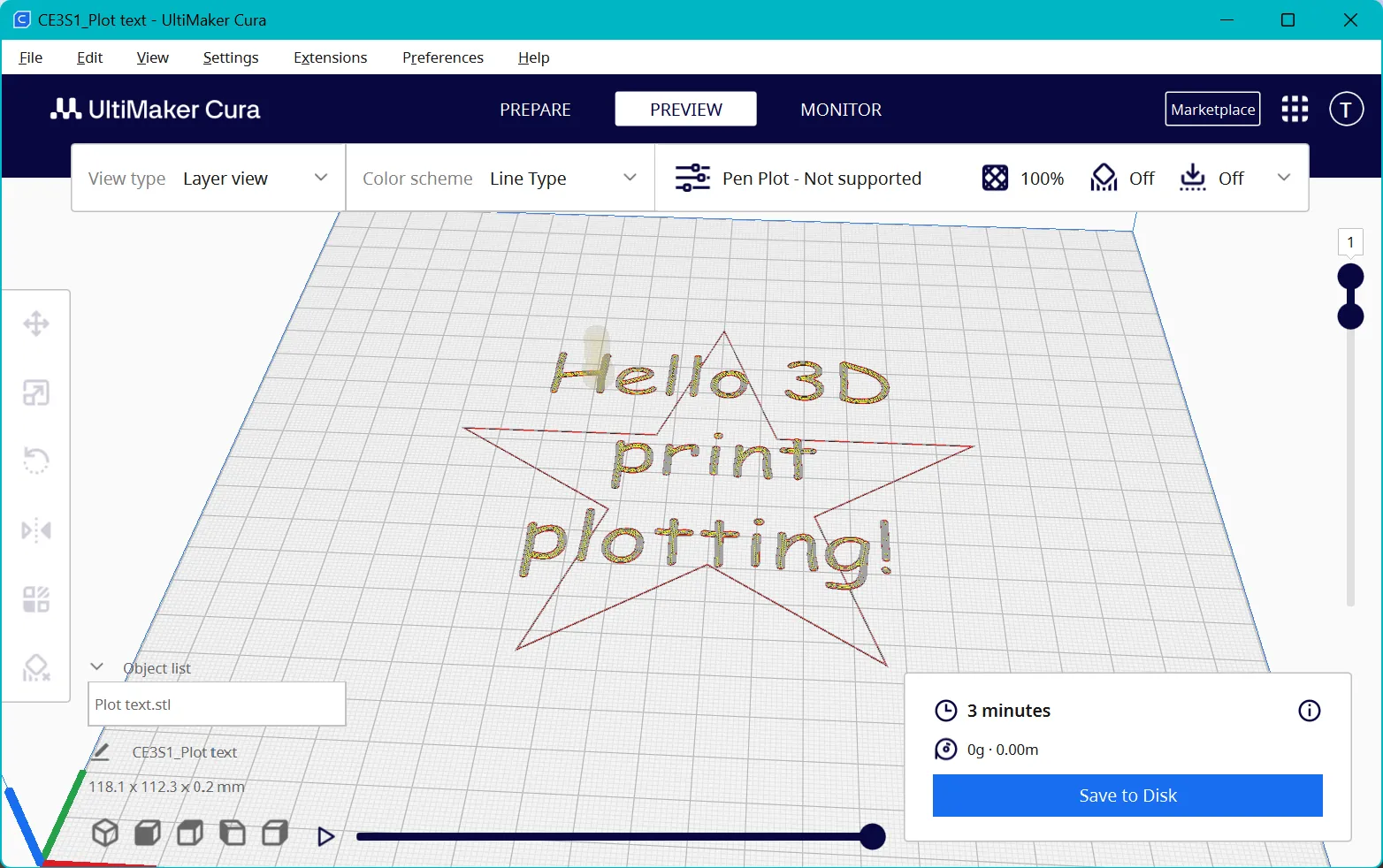

Cài đặt eSlicer cho vẽ 2D:

• Cài đặt máy in
  • Nhân đôi cài đặt máy in 3D bình thường của bạn và đổi tên nó sao cho bạn dễ nhận biết, chẳng hạn như “Máy vẽ bút”
  • Xóa G-Code khởi động trừ khi thiết lập lại các tham số XYZE và định vị về gốc.
• Tạo vật liệu mới - “Bút vẽ”
  • Đặt tất cả nhiệt độ về 0 độ C.
  • Đặt tất cả quạt dừng.
• Thay đổi Hồ sơ
  • Đặt tất cả Dòng đùn và Dòng thu hồi về 0%. (Tôi đặt dòng về 0.001% vì eSlicer không chấp nhận 0%.) lưu ý. Đừng vô hiệu hóa thu hồi vì nó được sử dụng cho chuyển động Z hop.
  • Đặt độ bám của mặt bàn xây dựng là Không - hoặc bạn sẽ có Skirt/Brim/Raft trên bản vẽ của bạn.
  • Kích hoạt Z hop và đặt chiều cao Z hop là 1 mm.

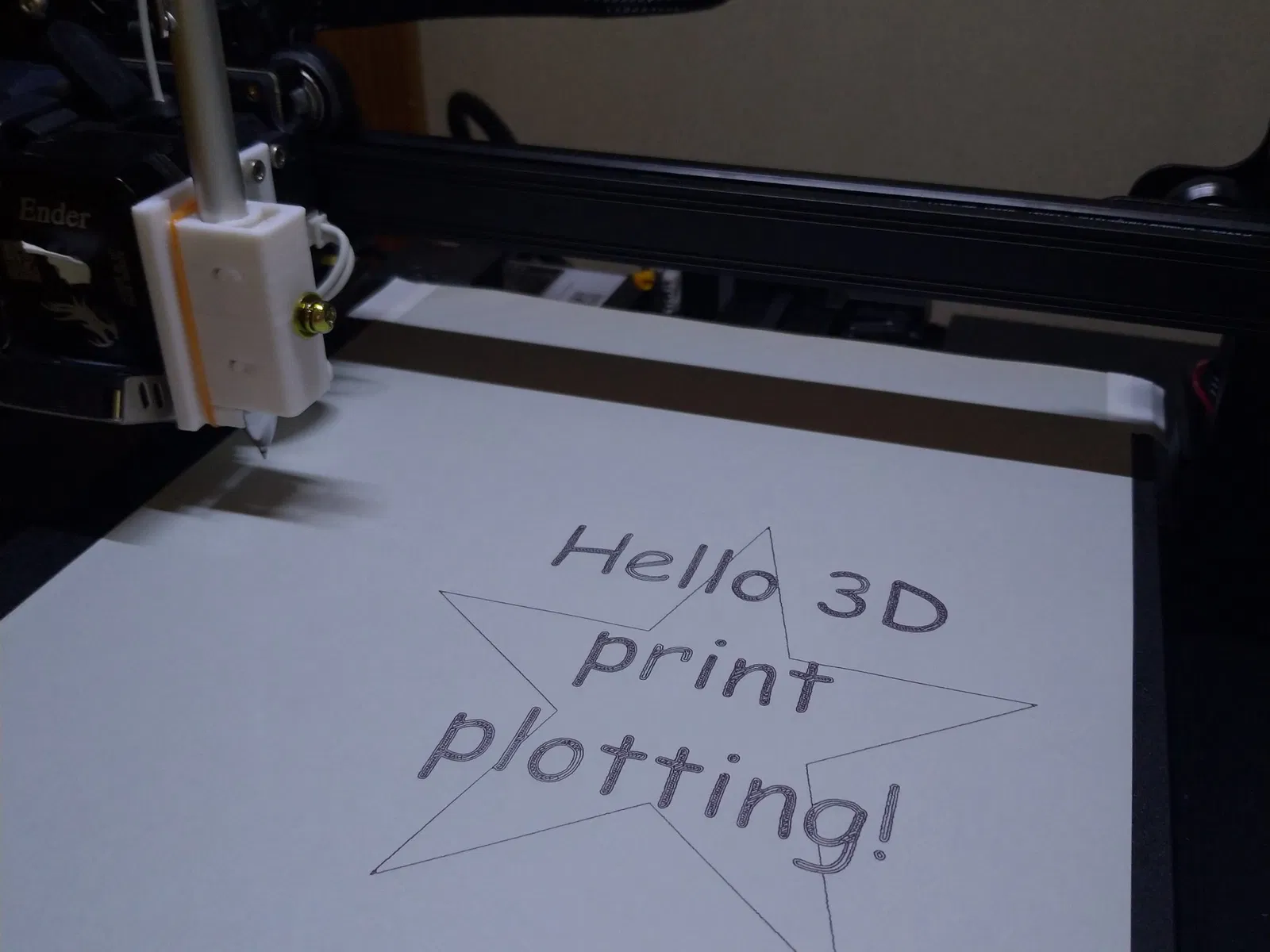

- Thưởng thức việc vẽ 2D!
