Vỏ & chụp quạt BentoBox v2.0 cấu hình hút 5015

Quạt 5015 hút (âm) cho BentoBox v2.0.

Thiết kế BentoBox V2.0 mới rất hay, tuy nhiên tôi không đồng ý với lựa chọn quạt của tác giả gốc; quạt hướng trục 4020 có áp suất tĩnh rất thấp, chỉ khoảng 7mm H2O, trong khi quạt ly tâm 5015 (blower) có thể cung cấp lên đến 30mm H2O.

Còn các thiết kế 5015 khác thì sao? Tất cả đều sử dụng quạt ở cấu hình đẩy (dương) vốn kém hiệu quả hơn nhiều cho bộ lọc không khí. Hệ thống HVAC thương mại sử dụng cấu hình hút cũng vì lý do này.

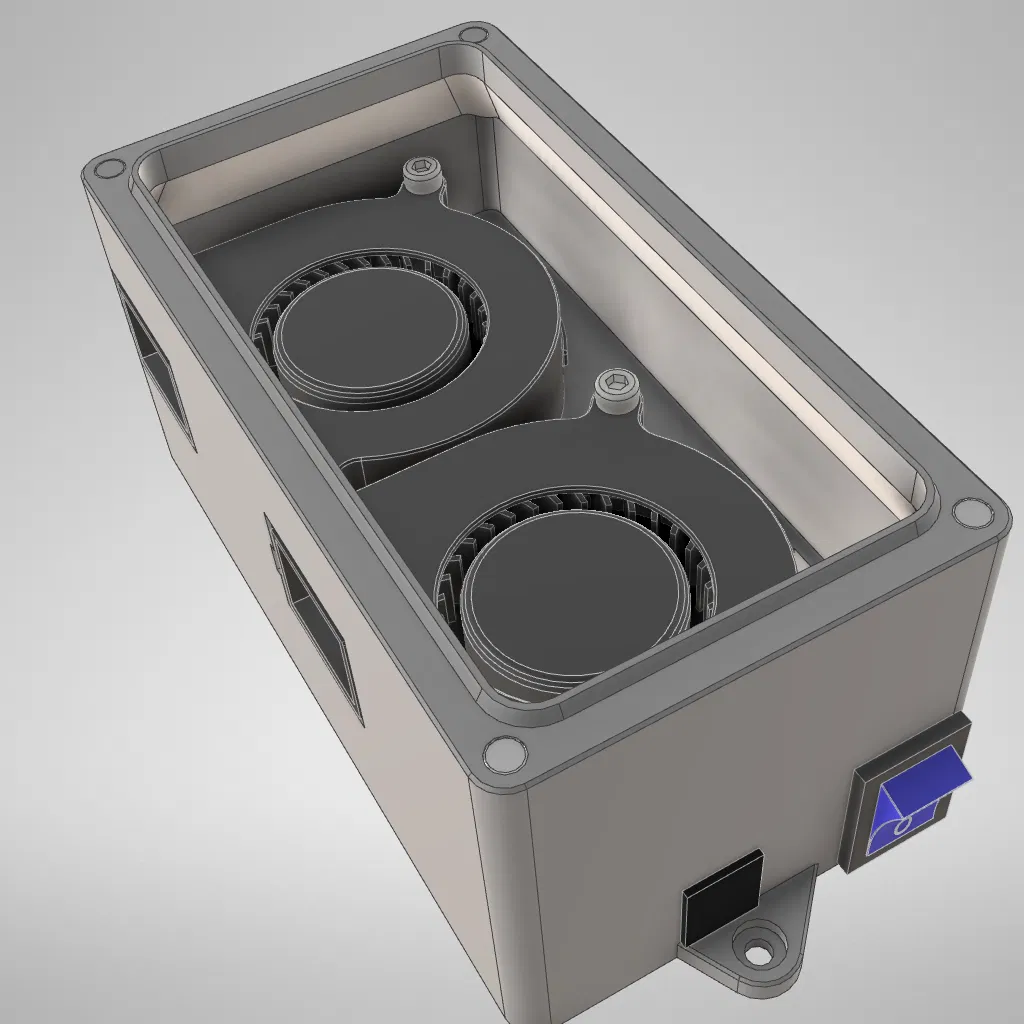

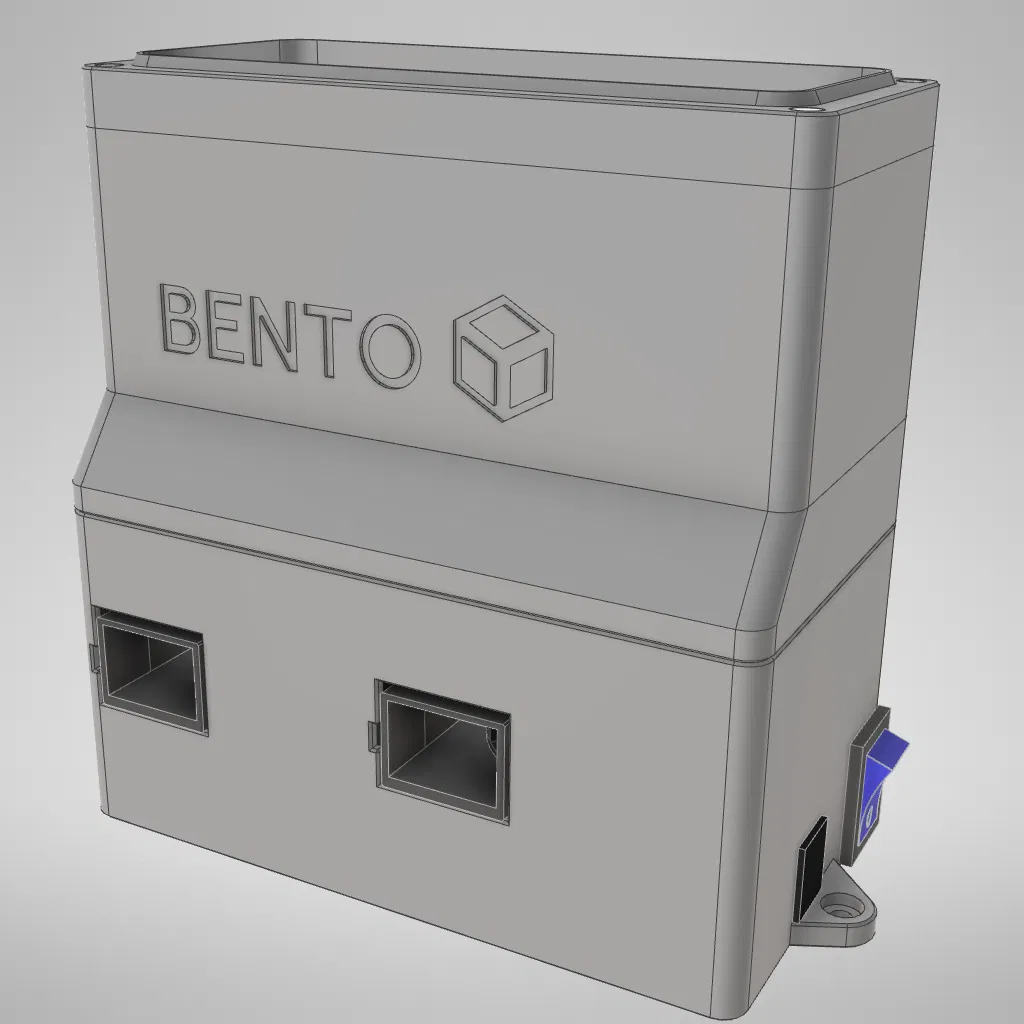

Vậy làm thế nào tôi nhét được quạt 50mm vào tháp BentoBox mỏng manh? Bằng cách tăng chiều rộng đế thêm 8mm. Tháp giờ đây dịch vào sát tường 2mm và vẫn còn khoảng 4mm khoảng trống với heatbed. Vỏ quạt mới giảm chiều rộng này về kích thước ban đầu để các bộ phận khác của BentoBox v2 có thể lắp vừa lên trên. Thêm vào đó, tôi đã tăng tổng chiều cao lên 25cm để đầu hút gần với heatbed hơn khi in các mẫu có chiều cao thấp.

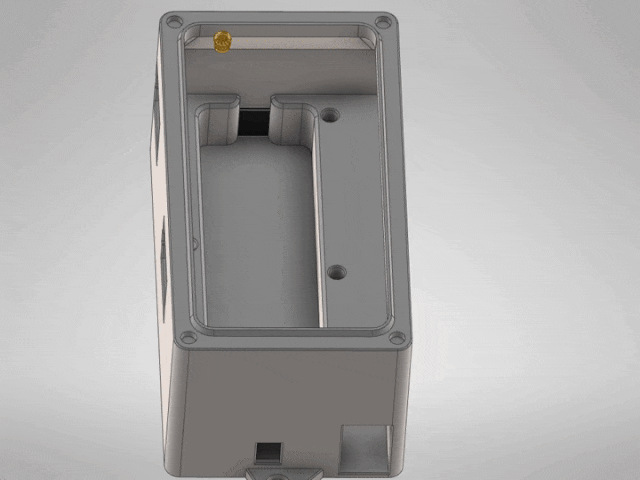

Hoạt ảnh lắp ráp:

Bên dưới quạt là khoang chứa linh kiện điện tử với đủ không gian cho tất cả cáp/đầu nối và một module hạ áp LM2596 hoặc tương tự. Tôi khuyên dùng loại dựa trên MP1584EN vì rất khó kiếm module LM2596 chính hãng và hàng giả có thể bị gợn sóng điện áp tệ. Cáp nguồn có thể đi ra ngoài ở cả hai bên. Tùy chọn, lỗ cắm cáp có thể được bịt bằng nút đậy cáp đi kèm, in bằng vật liệu TPU mềm đến trung bình (85-92A). Bạn có thể sử dụng ở cả hai bên, cắt phần có cáp từ trên xuống giữa bằng dao rọc giấy để tạo khe cho cáp.

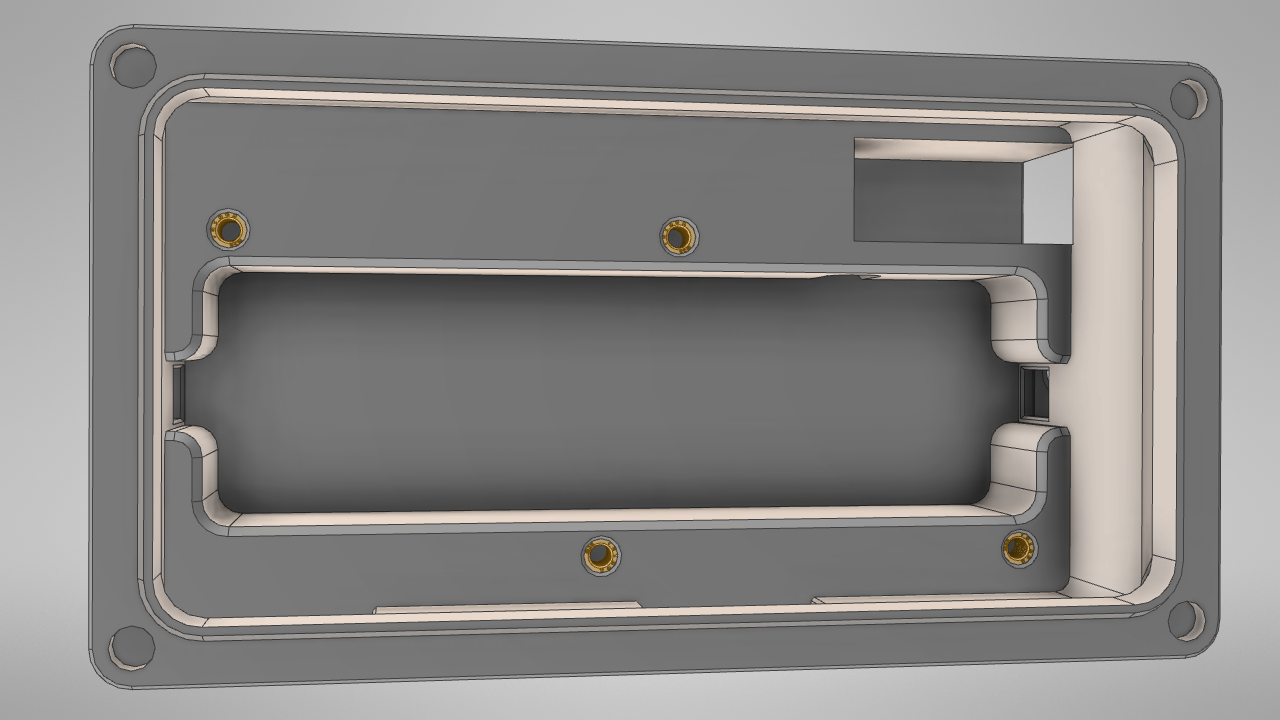

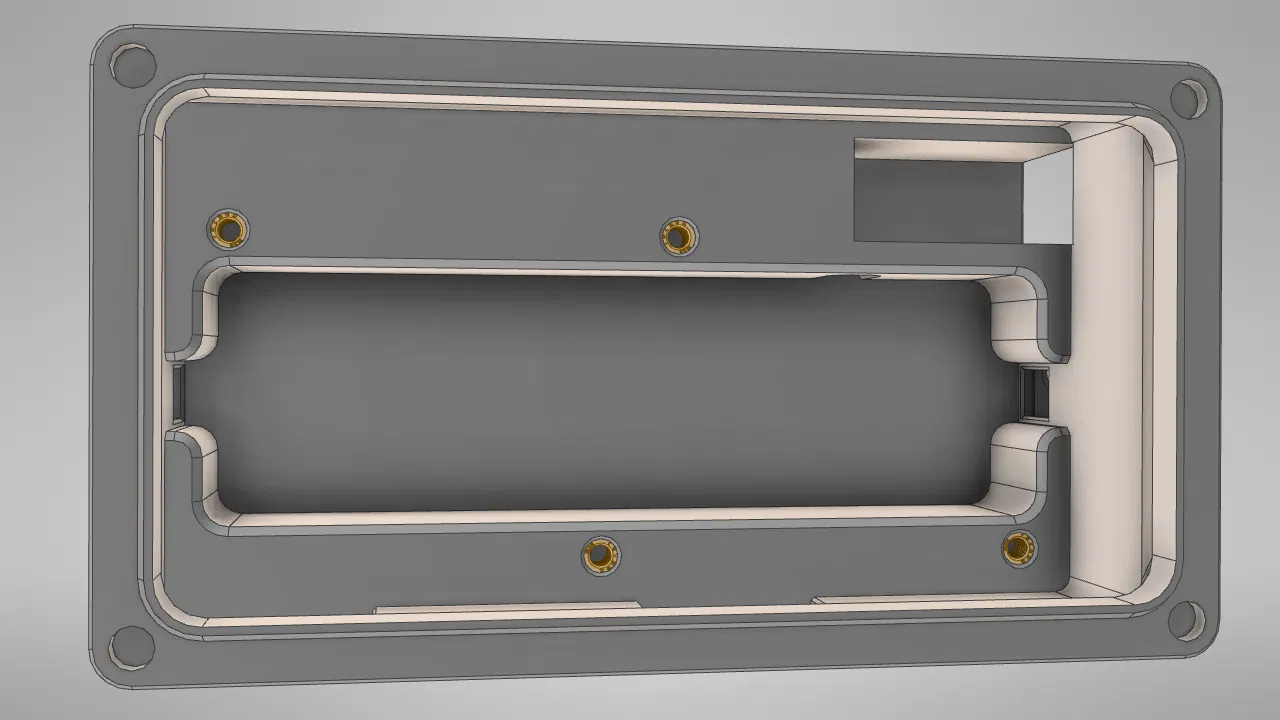

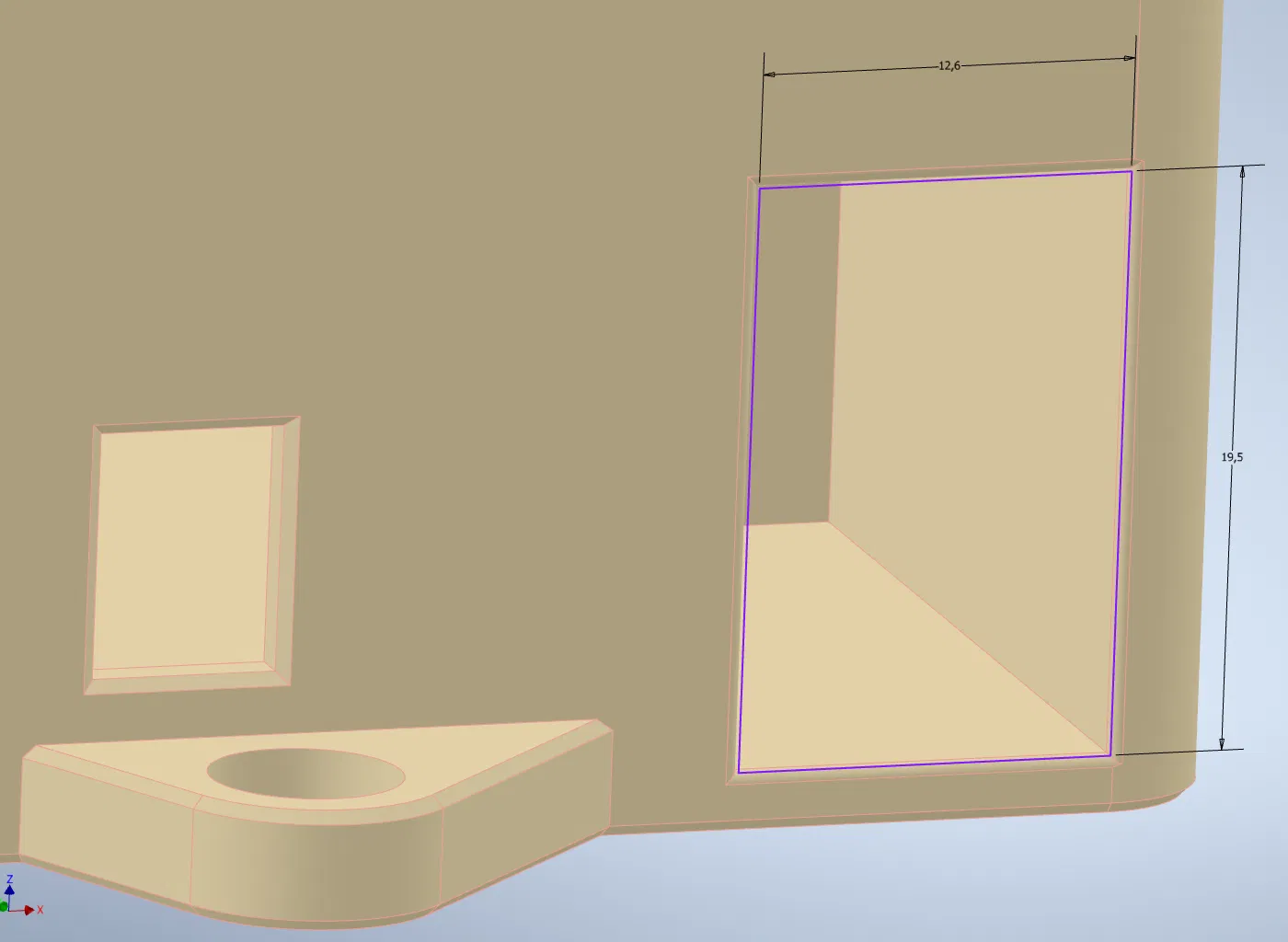

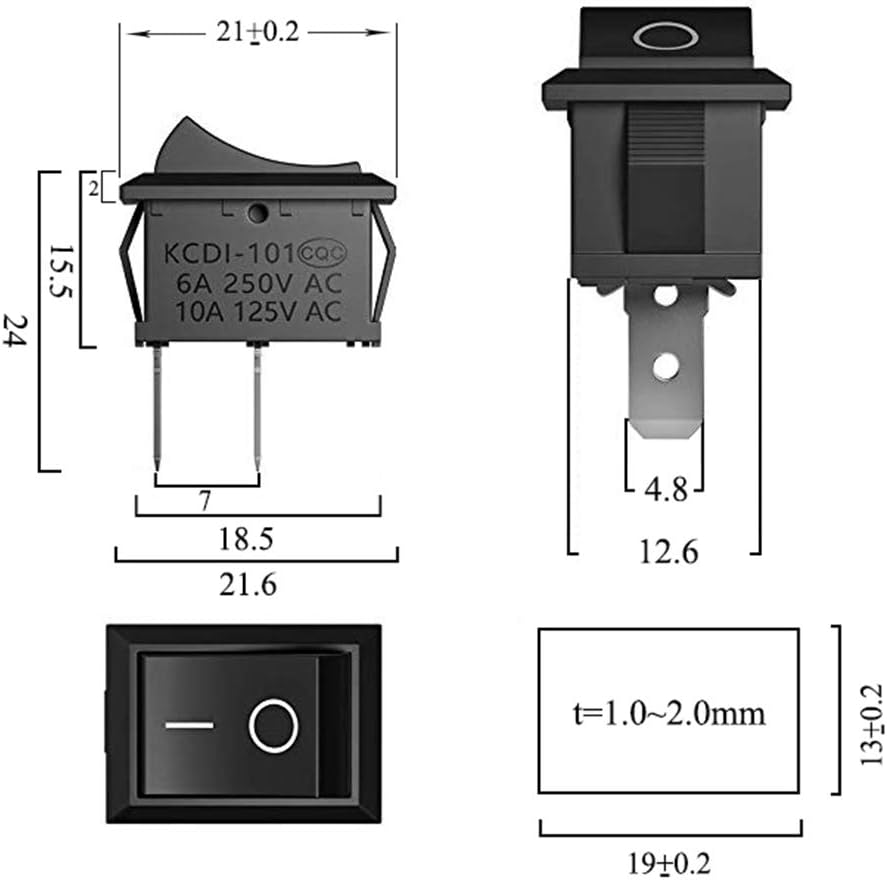

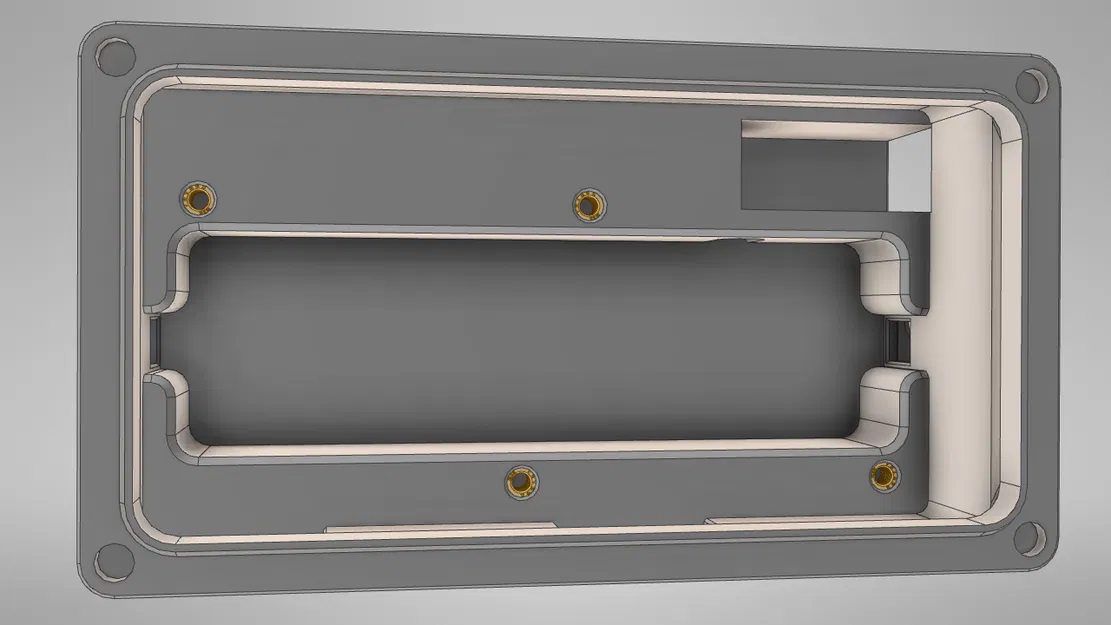

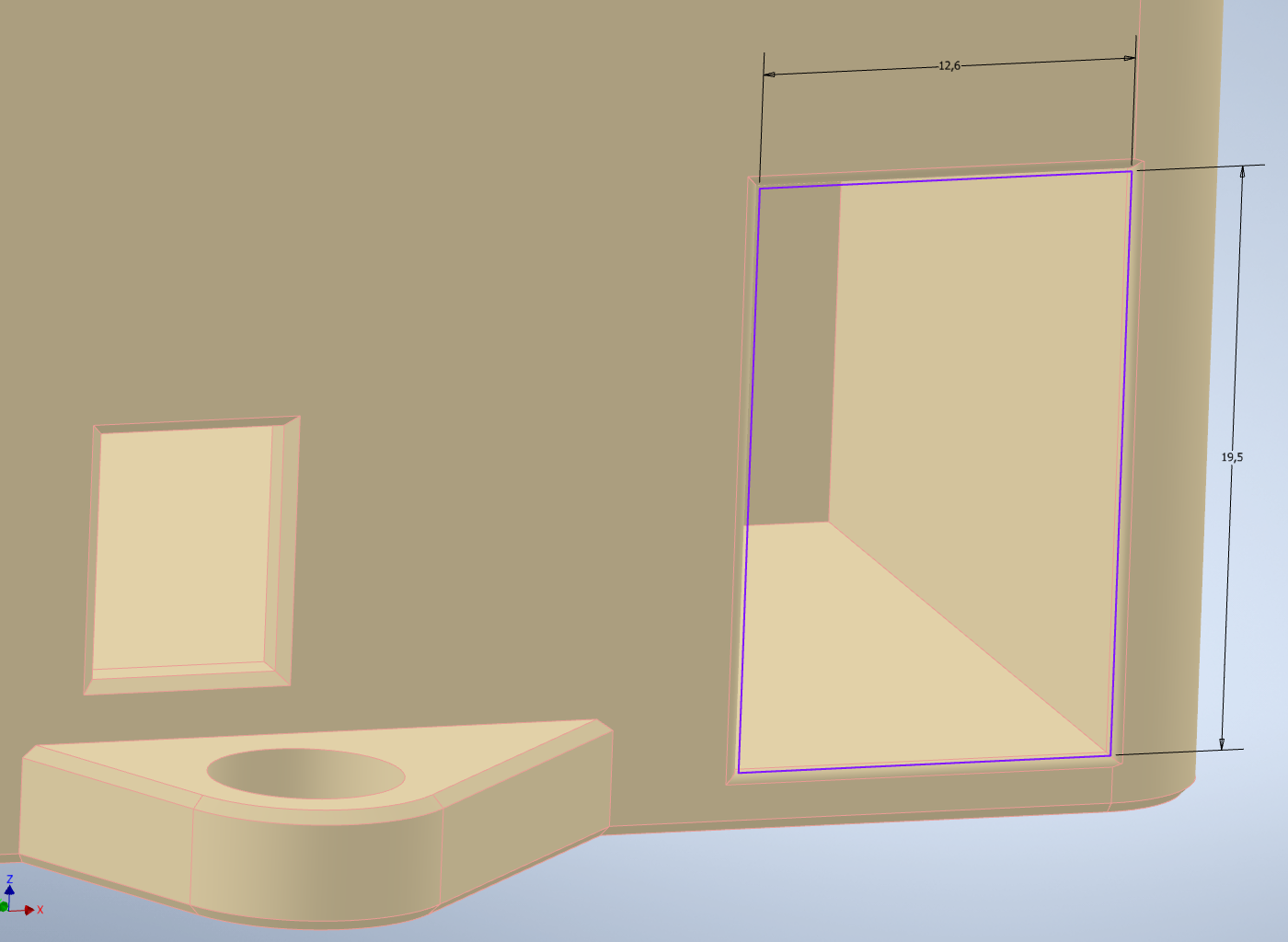

Tôi cũng đã bao gồm một phiên bản vỏ quạt có lỗ cắt cho công tắc gạt SPST thông thường. Quạt được bắt vít bằng vít M3x18 và insert nhiệt M3x4. Cả lỗ cắt và insert nhiệt đều có thể dễ dàng điều chỉnh theo nhu cầu của bạn bằng cách chỉnh sửa tệp STEP được cung cấp.

In ấn:

In bằng PETG/PCTG/ABS/ASA/PC hoặc bất kỳ vật liệu chịu nhiệt nào khác. Sử dụng TPU 85-92A cho nút đậy cáp. 2 lỗ phía trước và lỗ công tắc trên vỏ có thể yêu cầu (tree-)supports tùy thuộc vào cài đặt overhang của bạn.

Vật liệu:

• 2x Quạt ly tâm 5015 (12/24V)
• 12x Nam châm 4x2mm hoặc 6x3mm
• 4x Insert nhiệt M3x4
• 4x Vít M3x18
• tùy chọn - 1x Module hạ áp (LM2596/MP1584EN)
• tùy chọn - 1x Công tắc gạt SPST
