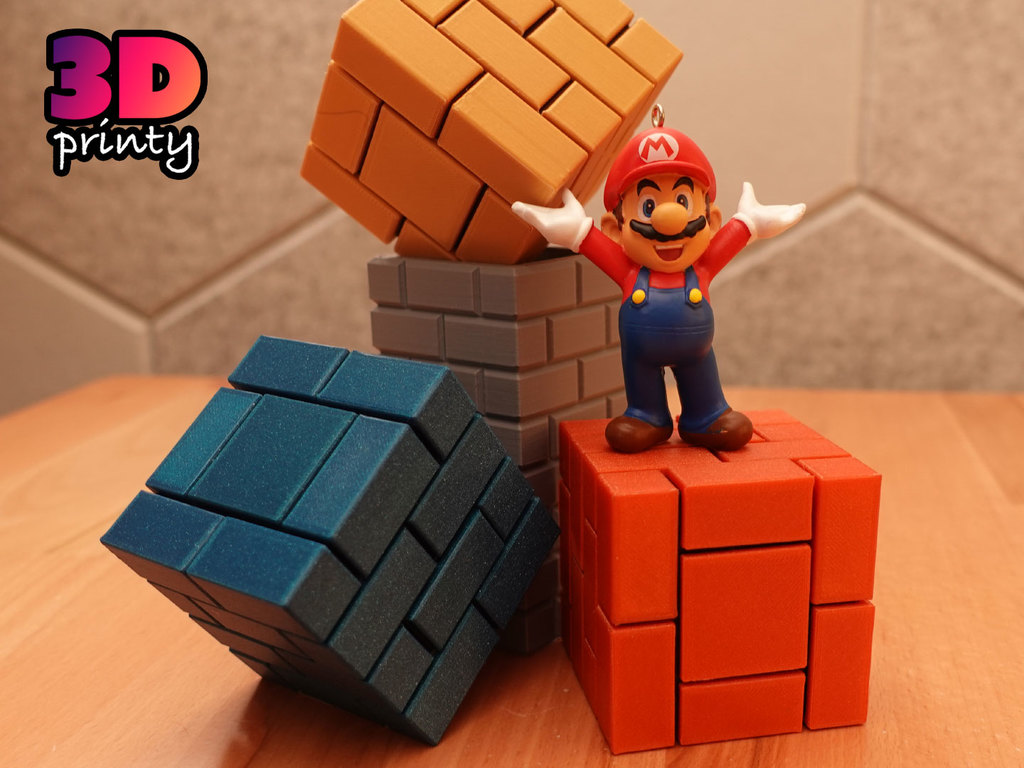

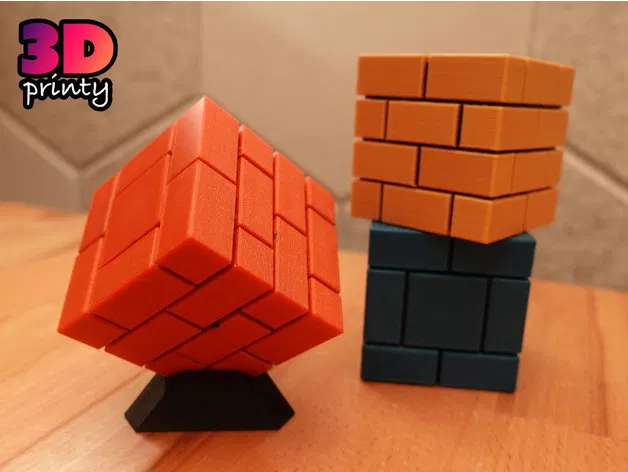

Hộp Xếp Hình Viên Gạch Lego

Hộp xếp hình có hình dạng như một viên gạch.

In ấn

Tất cả các bộ phận đều có thể in mà không cần hỗ trợ, tuy nhiên Cấp độ 4 có một số đoạn cầu dài cần phải được căng thẳng để hoạt động tốt. Dự án này bao gồm một phiên bản của đối tượng này với các hỗ trợ được tích hợp sẵn tối thiểu (Level_4_with_Supports.stl) nếu cần.

Mô hình này có khoảng hở rất sít sao giữa một số bộ phận và có thể yêu cầu tinh chỉnh cẩn thận hoặc làm sạch sau khi in để hoạt động và lắp ráp trơn tru. Một bài kiểm tra in tốt là Level_1.stl, Slider_Left.stl và Slider_Right.stl. Ba bộ phận này nên lắp khít với nhau nhưng vẫn trượt được. Nếu chúng quá chật, hãy thử giảm nhiệt độ in, kiểm tra hiện tượng chân voi, hoặc giảm hệ số đùn.

Lắp ráp

Xem video lắp ráp để biết hướng dẫn từng bước.

Đây là tổng hợp các bộ phận đã in và số lượng cần thiết. Tất cả các bộ phận "gạch" giờ đây đều có các biến thể lỏng hơn cho các máy in yêu cầu khoảng hở thêm đó. Hãy in thử một viên gạch góc tiêu chuẩn trước để xem khoảng hở mặc định có phù hợp với bạn không.

• Brick_Corner.stl x 8
• Brick_Side.stl x 4
• End_Brick_Corner_Left.stl x 3
• End_Brick_Corner_Right.stl x 3
• End_Brick_Side.stl x 4
• End_Brick_Center.stl x 2
• Brick_Right_Slider.stl x 1
• Brick_Left_Slider.stl x 1
• Slider_Left.stl x 1
• Slider_Right.stl x 1
• Level_1.stl x 1
• Level_2.stl x 1
• Level_3.stl x 1
• Level_4.stl HOẶC Level_4_with_Supports.stl x 1
• Level_3_Cover.stl x 1
• Gear.stl x 1

Latch.stl x2 Nhiều bộ phận này khớp với nhau, nhưng hộp xếp hình sẽ chắc chắn nhất nếu bất kỳ bộ phận nào không cần di chuyển cũng được dán lại.

Phần cứng cần thiết

Để khóa Cấp độ 1 và Cấp độ 2 với nhau
Hai bu lông M3 dài 6-12mm.

Để cố định Cấp độ 3 vào trục trung tâm của Cấp độ 2
Một bu lông M3 dài 6-18mm.

Phần cứng khuyến nghị

Để cải thiện chuyển động của thanh trượt
Bảy nam châm hình trụ 3mm x 3mm

Để cải thiện khả năng xoay nắp
Năm nam châm hình trụ 3mm x 3mm
