Hộp Giải Đố Khóa Mã Vòng Đồng Tâm Phong Cách Viking

Concentric Combination Puzzle Box - Viking Style

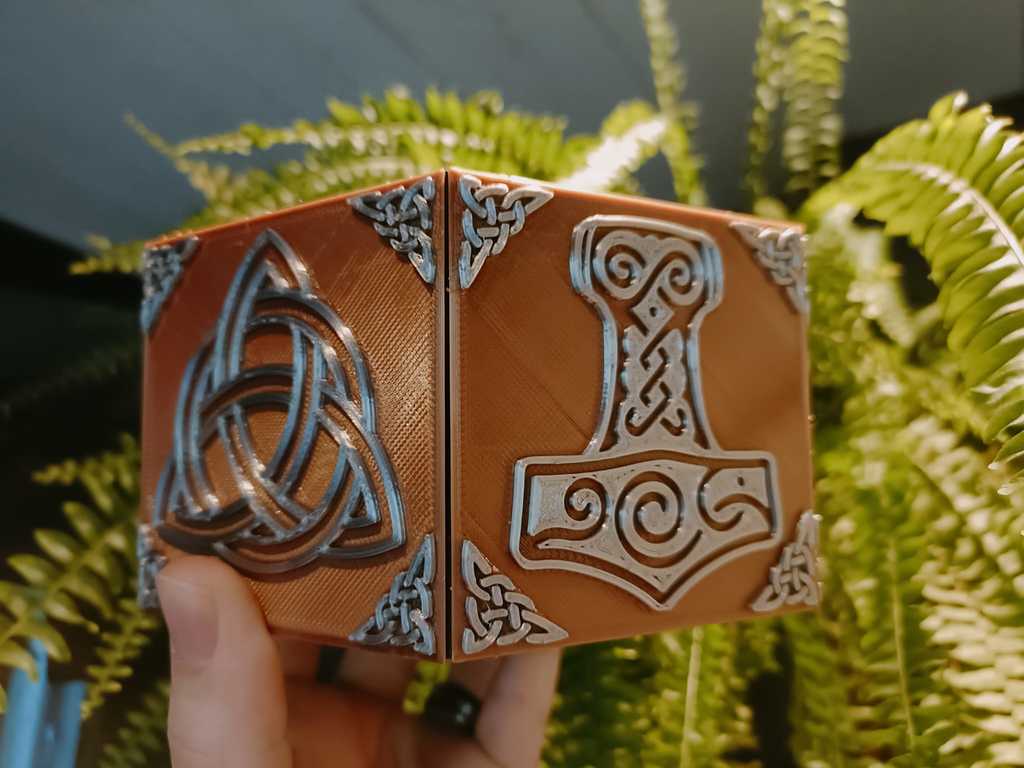

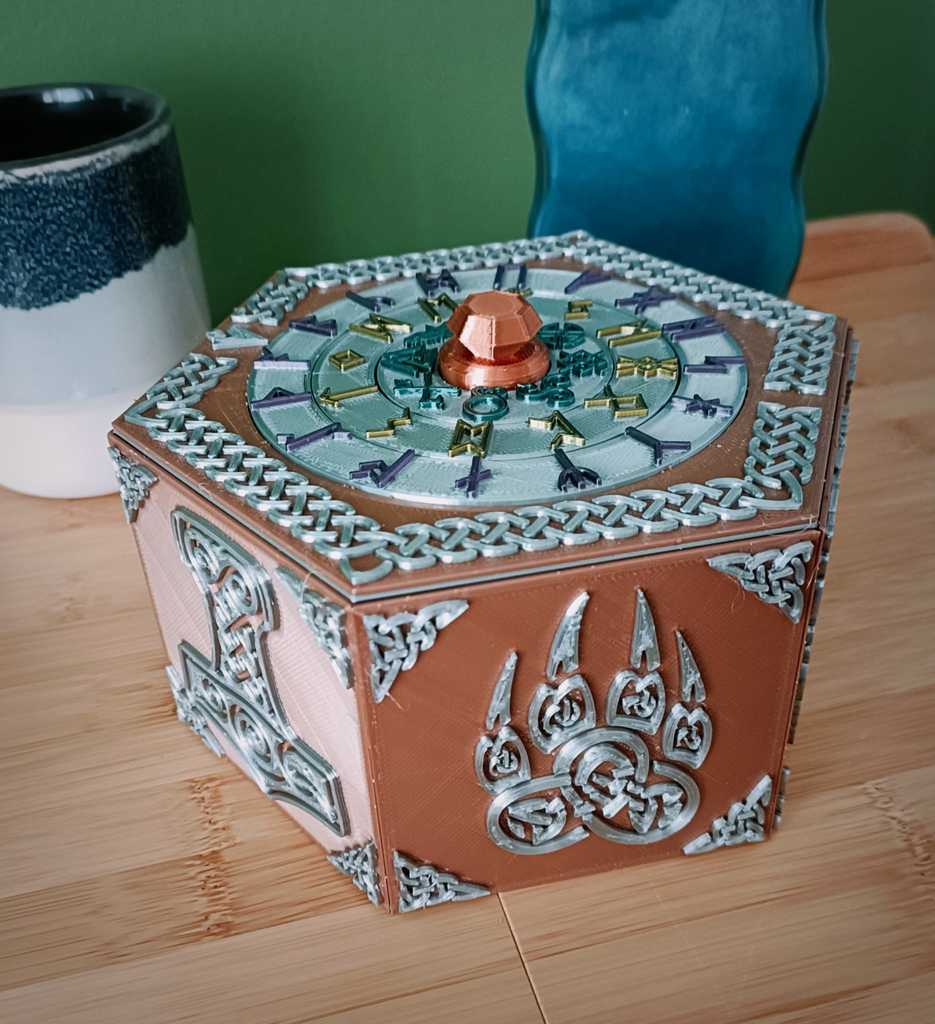

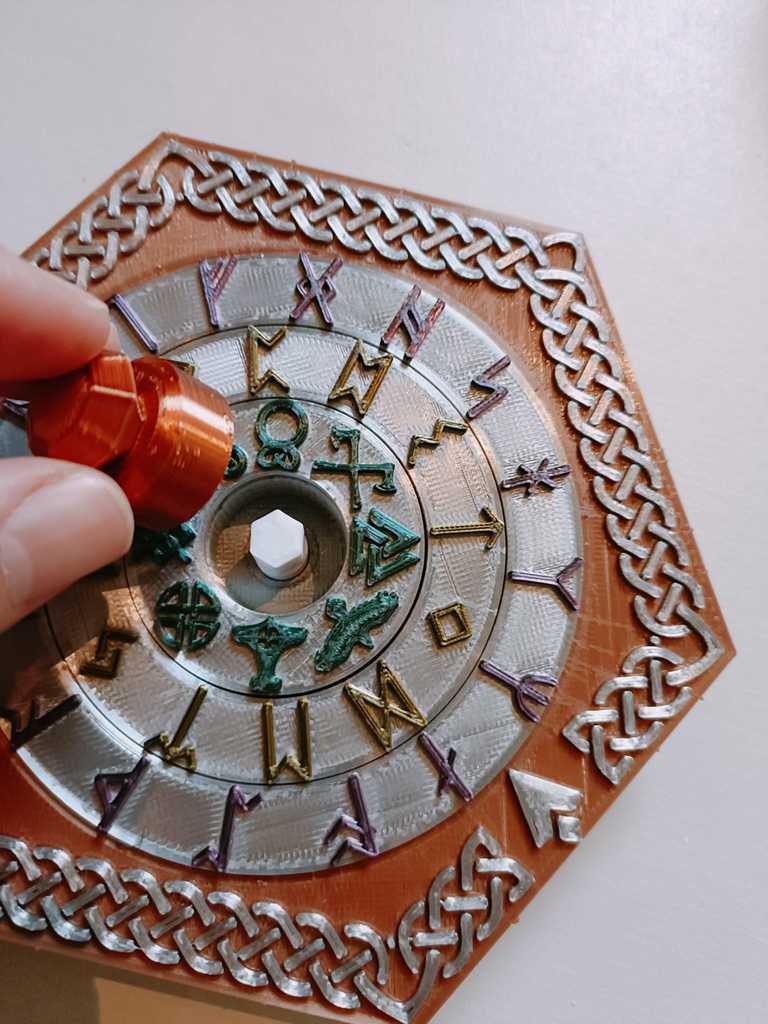

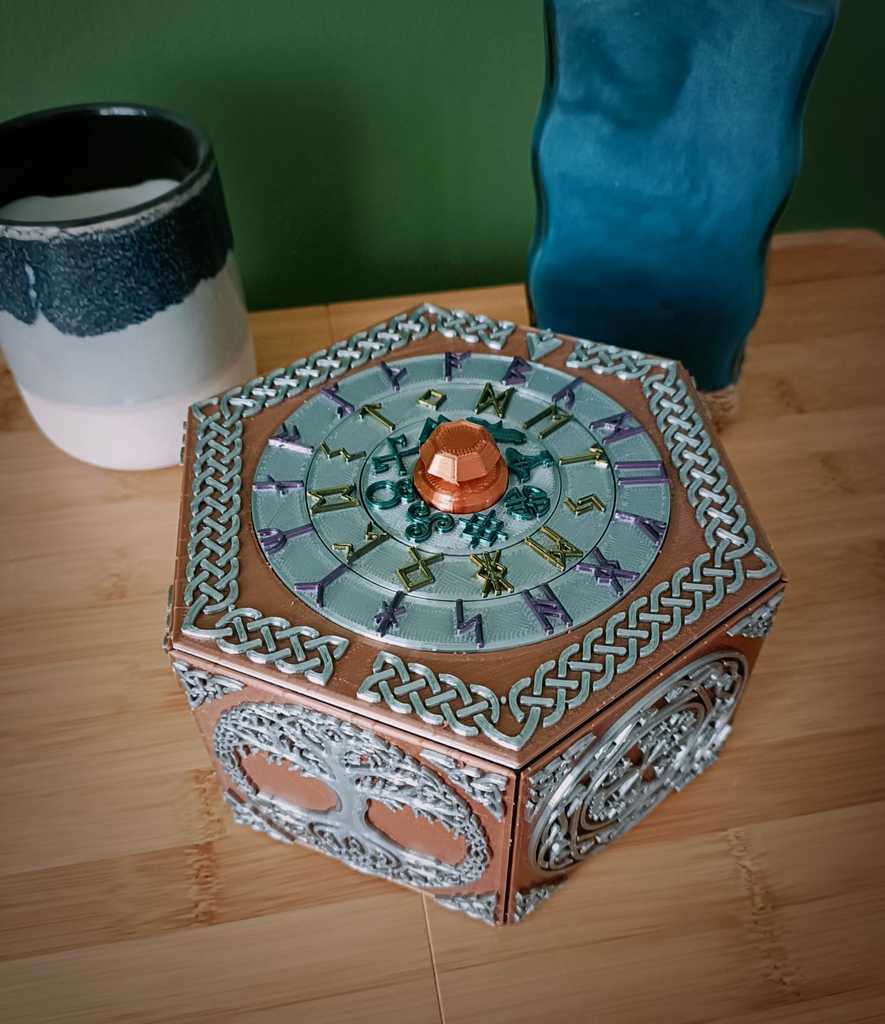

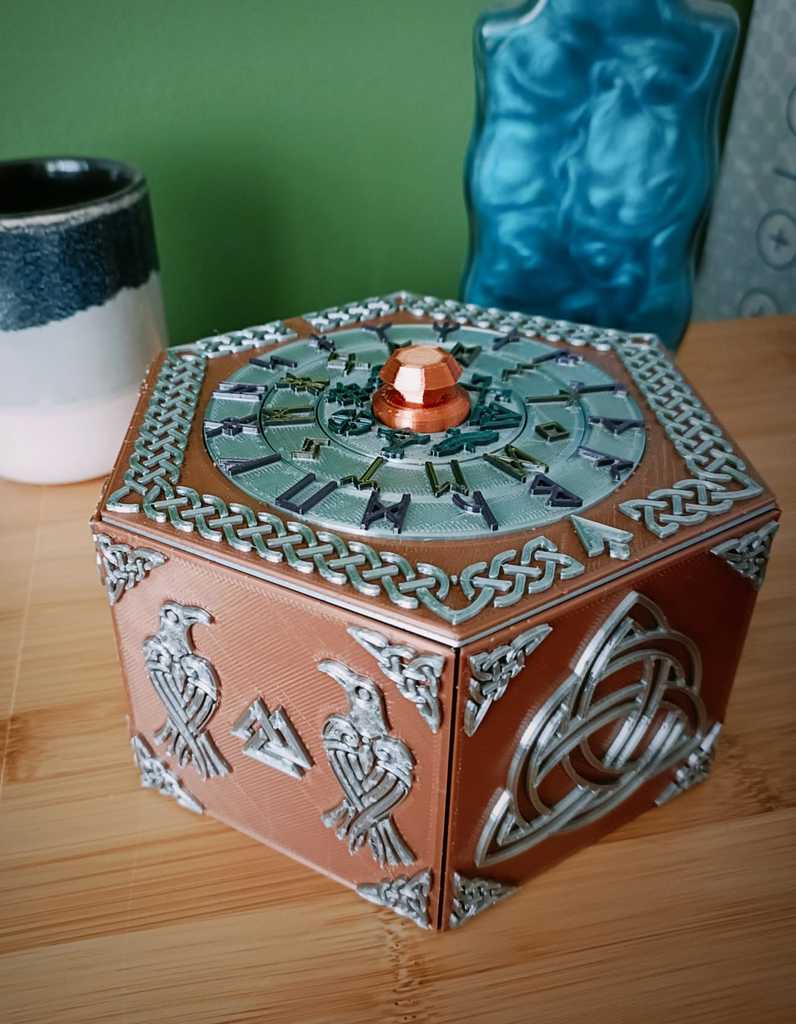

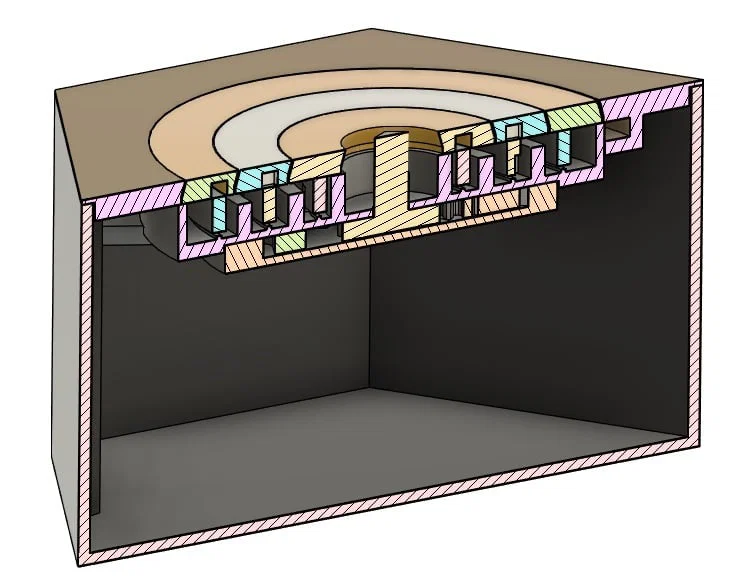

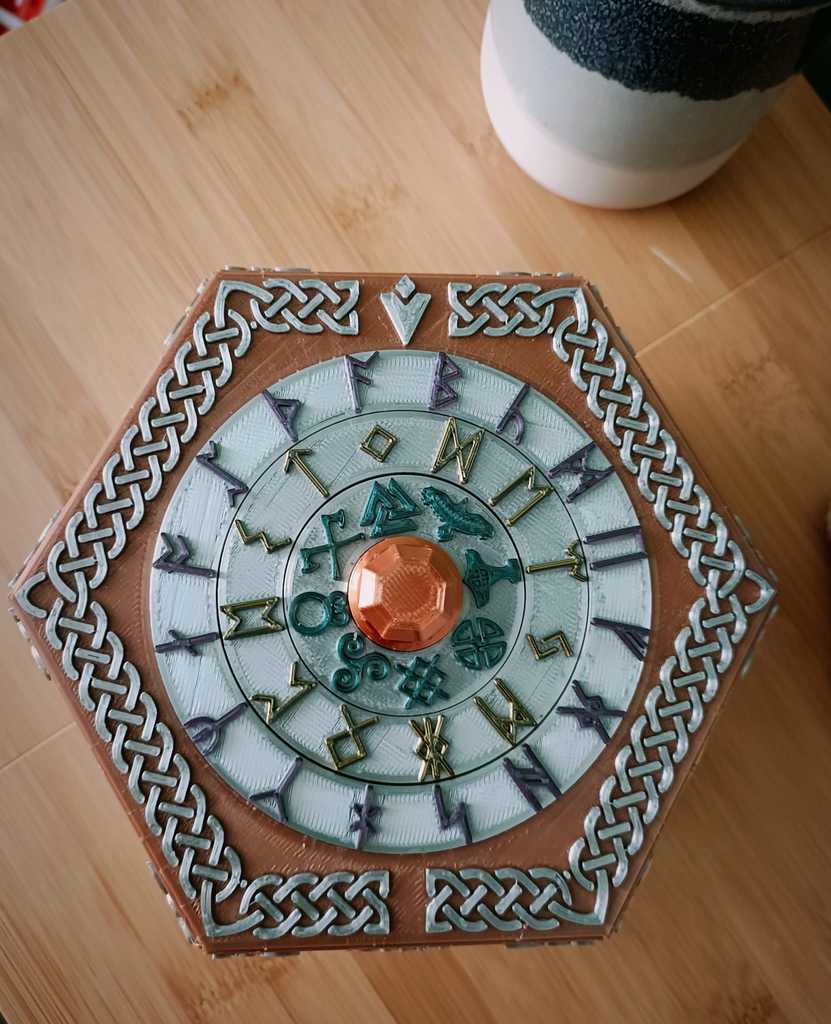

Mình muốn làm một cái puzzle box dùng các vòng đồng tâm từ lâu rồi, và cuối cùng cũng chốt được một thiết kế cho phép chủ nhân tự đổi mã số tùy ý. Ba vòng đồng tâm hiển thị lần lượt 8, 12 và 16 ký hiệu, tạo ra tổng cộng 1.536 tổ hợp. Khi canh đúng 3 ký hiệu đã chọn thẳng hàng với dấu mũi tên trên nắp, bạn có thể xoay núm trung tâm để mở khóa hộp.

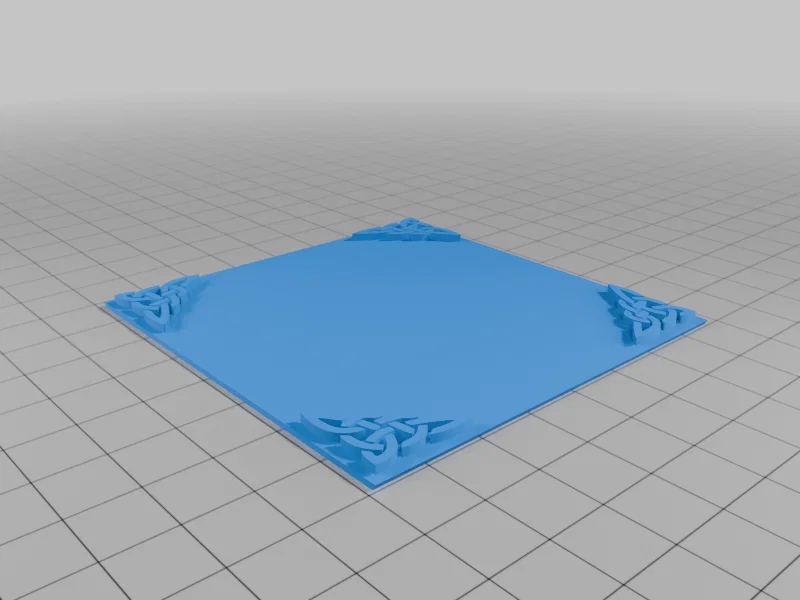

Mã số có thể đổi bao nhiêu lần cũng được nhờ dùng các encoder rings (vòng mã hóa) có thể reset. Các tấm trang trí được thiết kế để có thể in theo phương ngang nhằm ra chi tiết đẹp, đồng thời cho phép in nhiều màu bằng cách thay filament giữa chừng. Mình cũng kèm theo các tấm trơn (blank panels), núm trơn (blank knob) và các bánh xe ký hiệu trơn (blank symbol wheels) để mọi người tự làm thiết kế của mình.

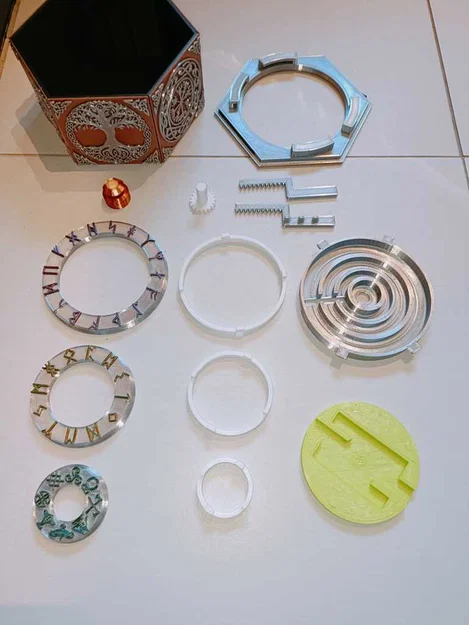

Để làm hộp của bạn, in các phần sau:

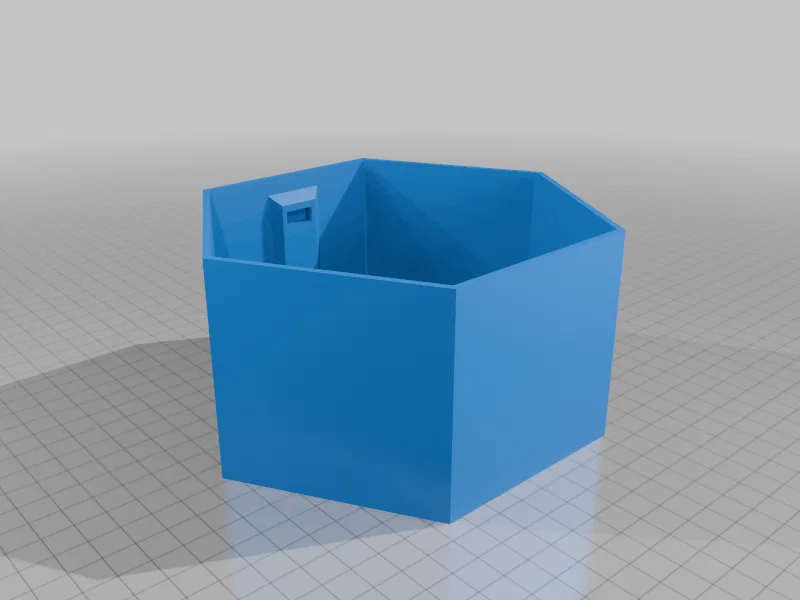

• Hex_Main_Housing x1 - In khá lâu - Có thể cần supports

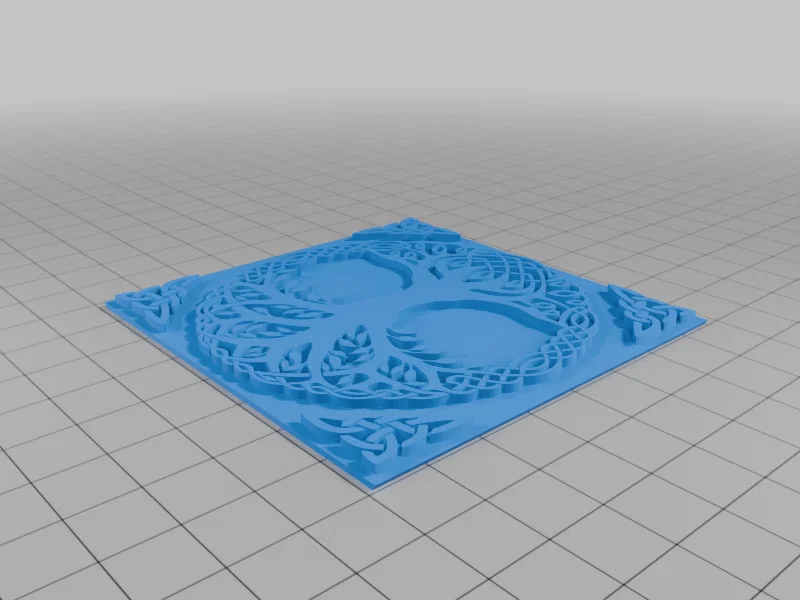

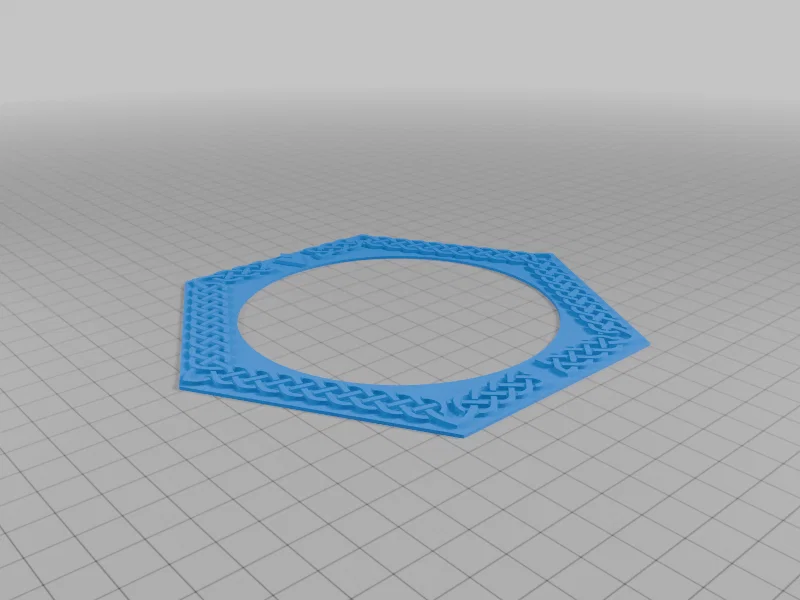

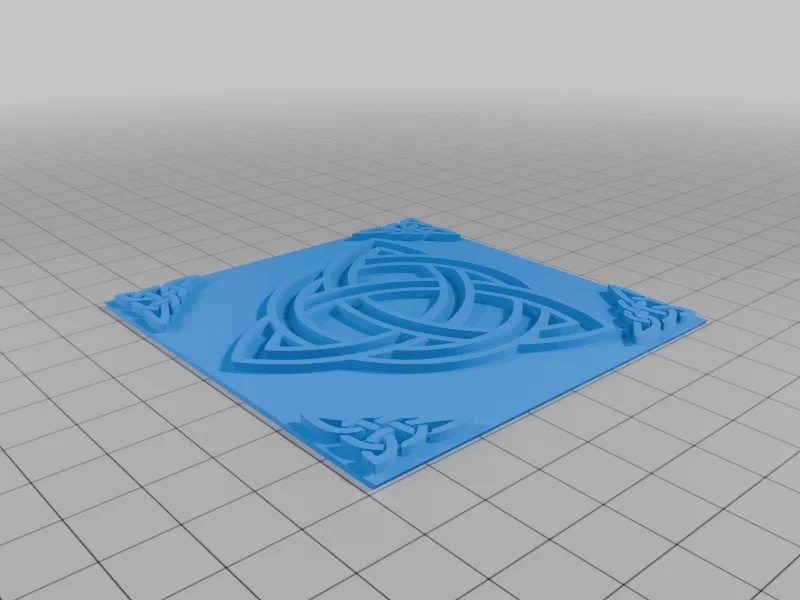

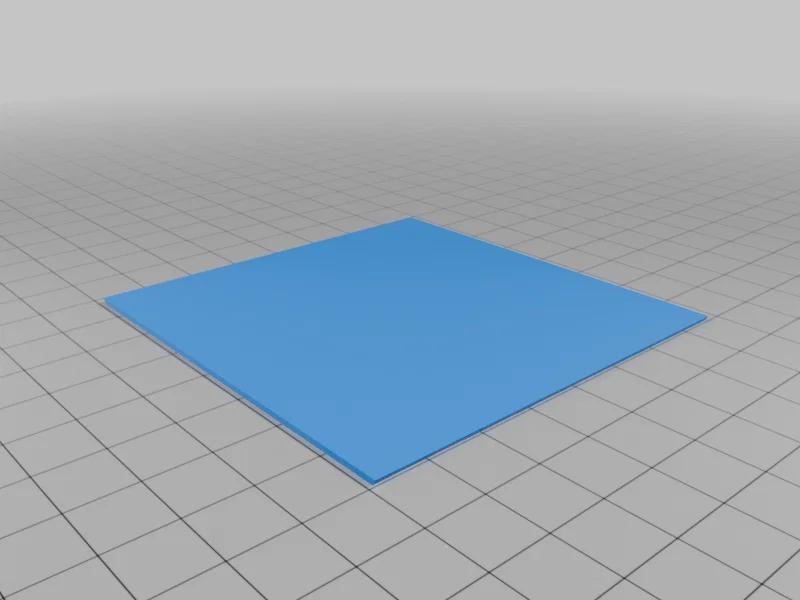

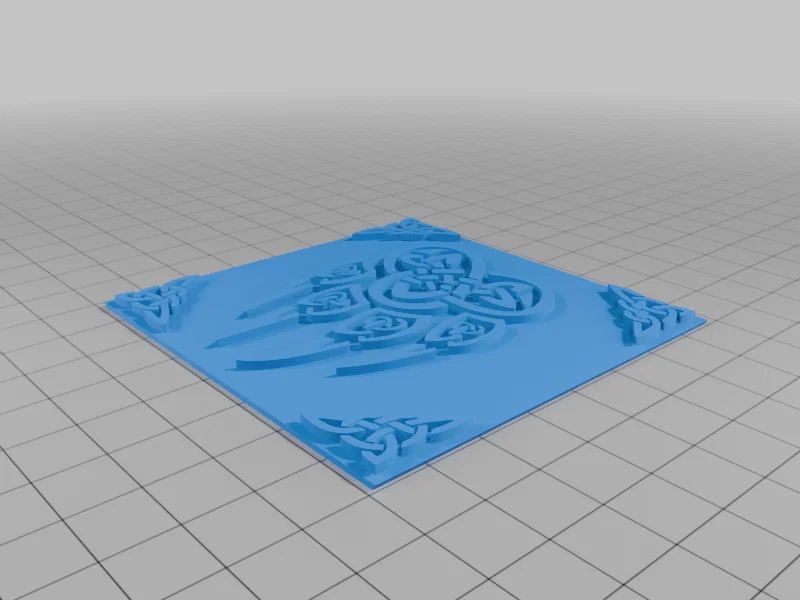

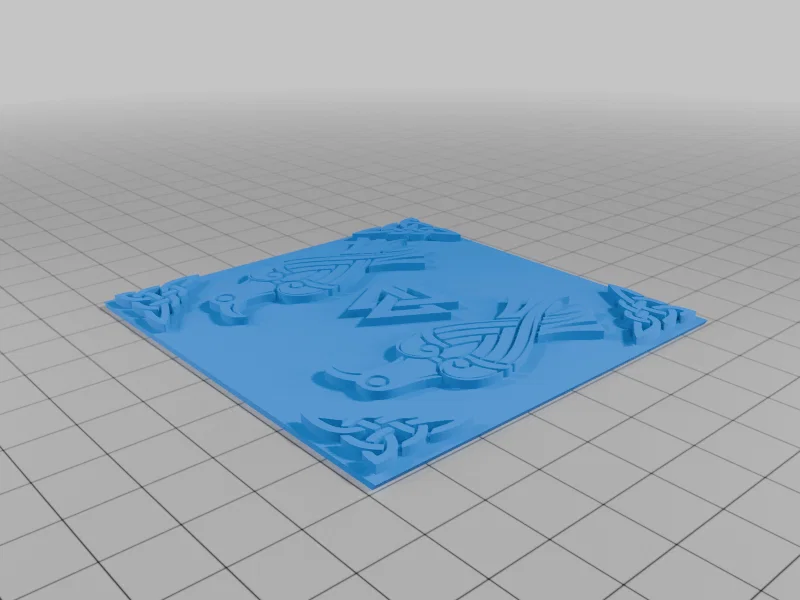

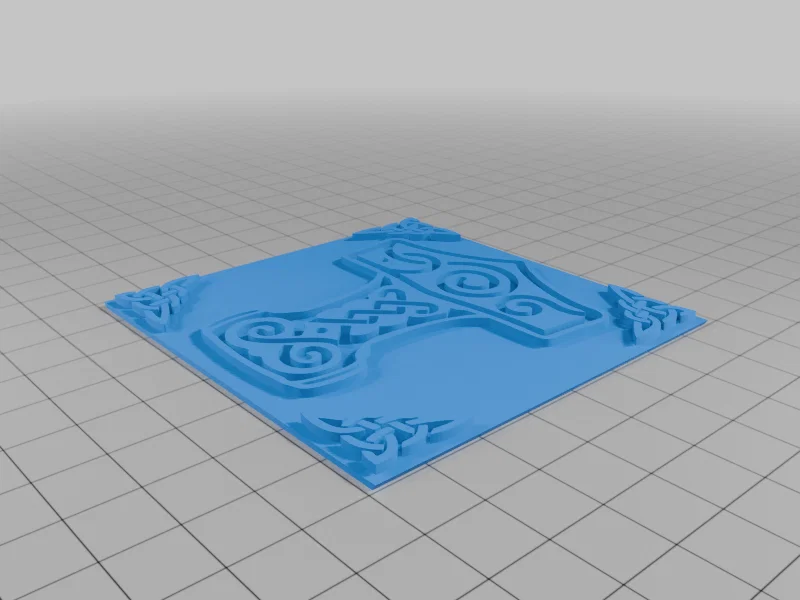

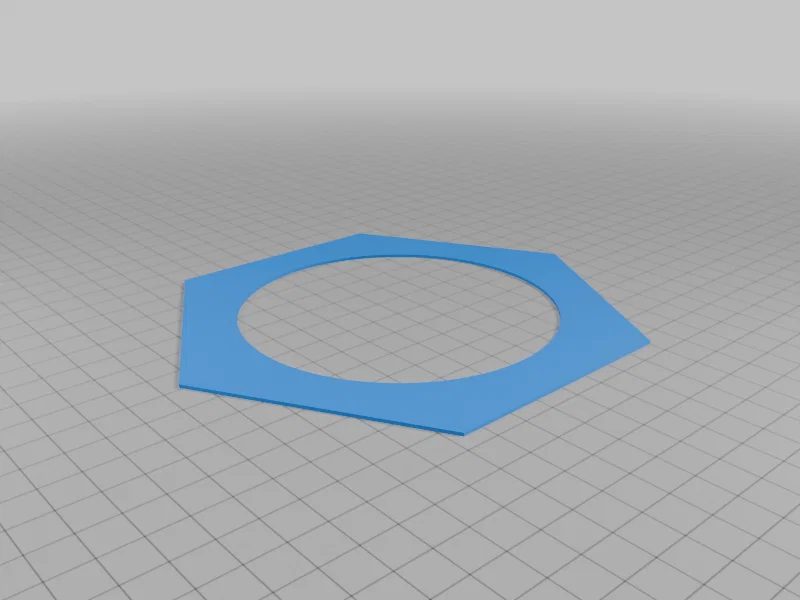

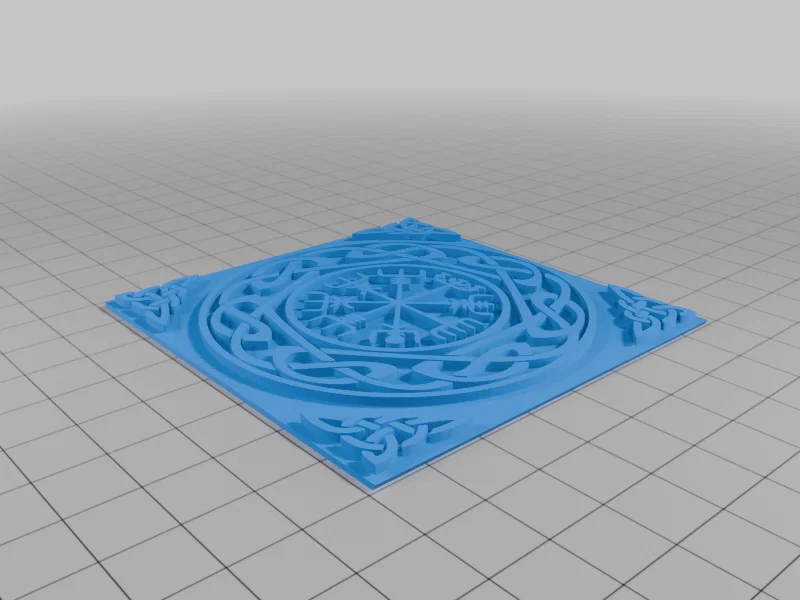

• Plate x6 - Dùng bất kỳ 6 tấm bạn thích hoặc tự tạo từ bản trơn - Không cần supports

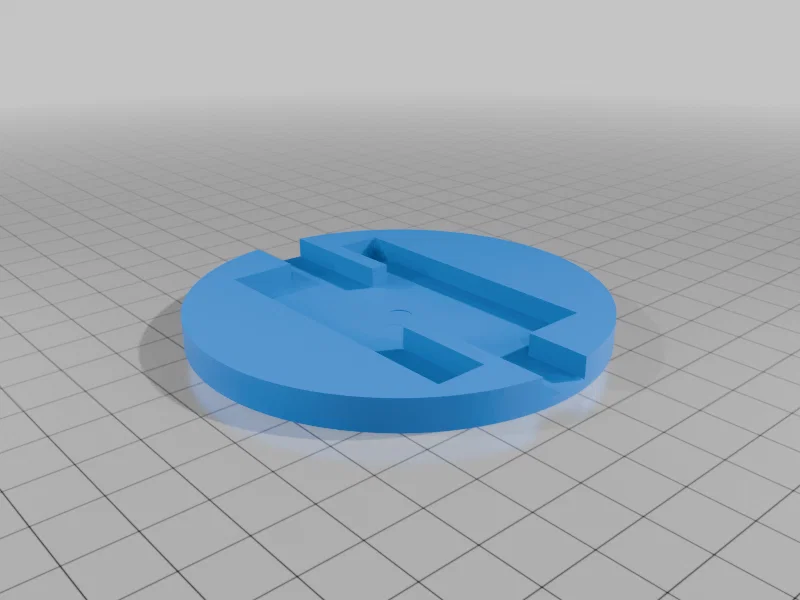

• Latch_Housing x1 - Không cần supports

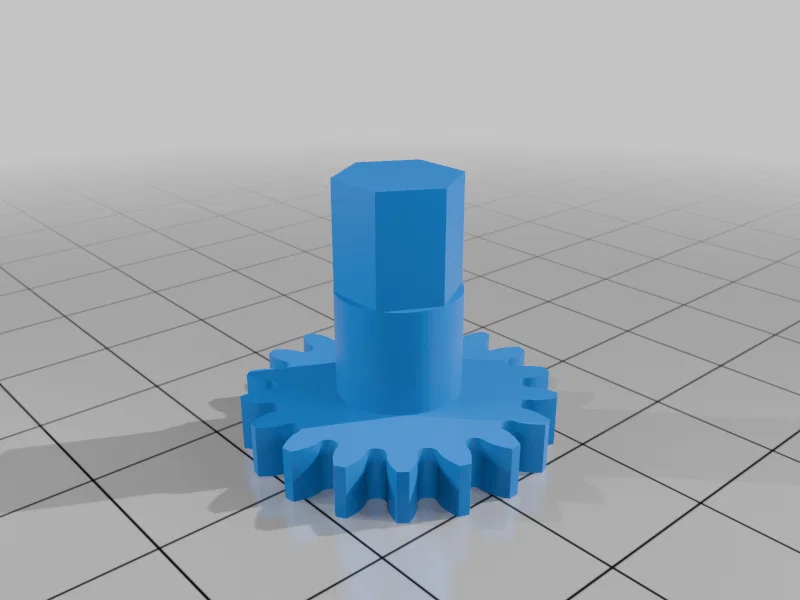

• Spur_Gear x1 - Không cần supports

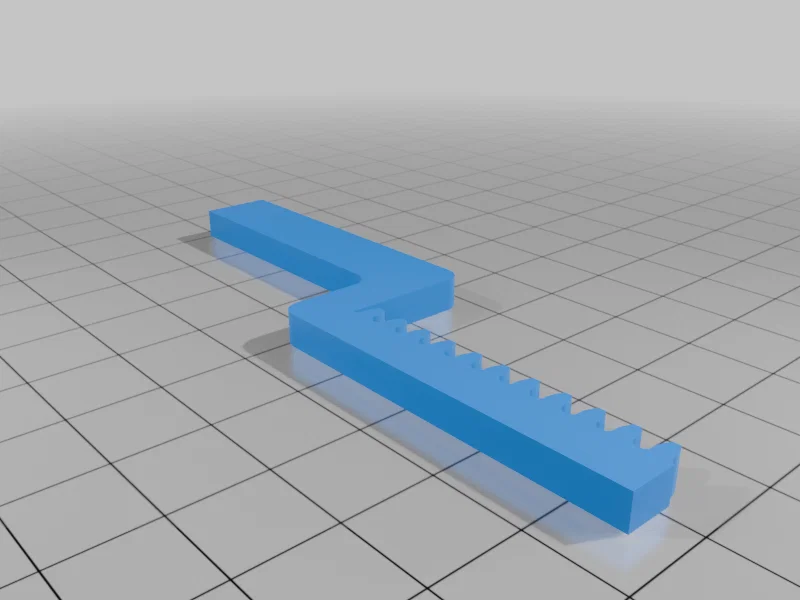

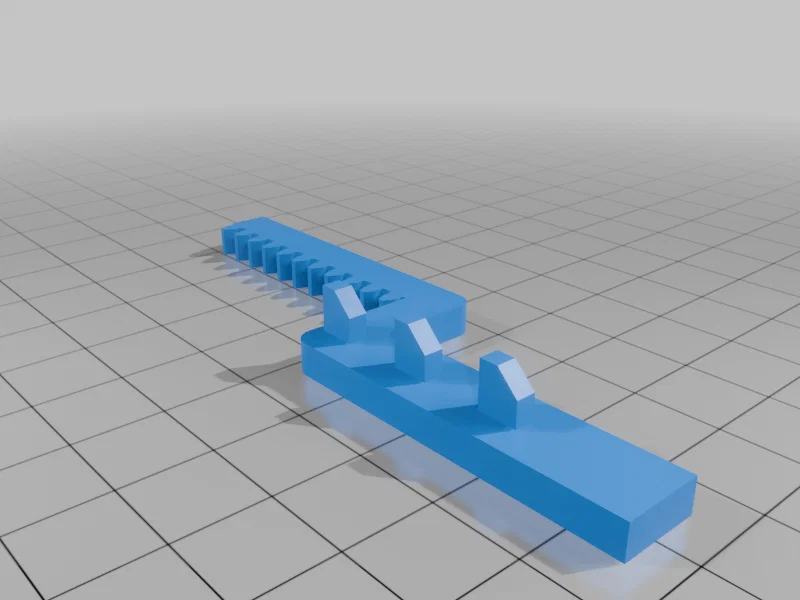

• Keyed_Rack_Lock x1 - Không cần supports
• Non_Keyed_Rack_Lock x1 - Không cần supports

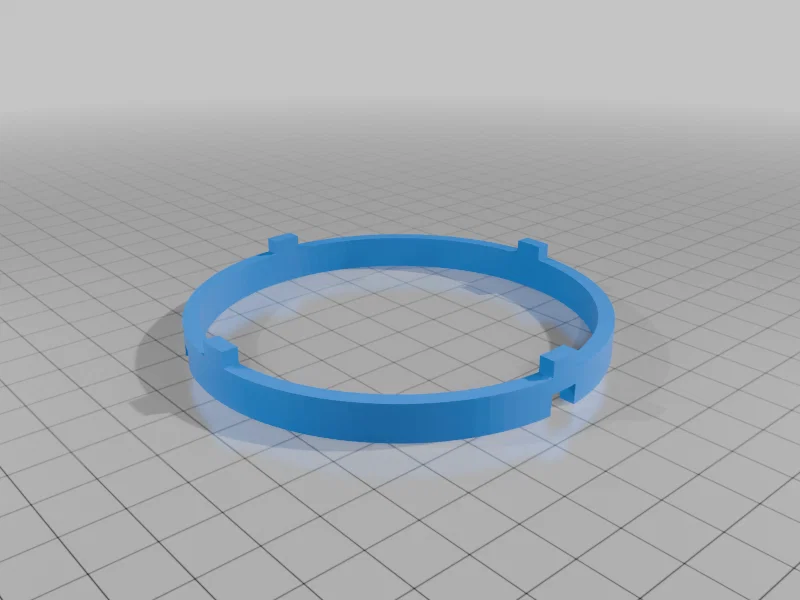

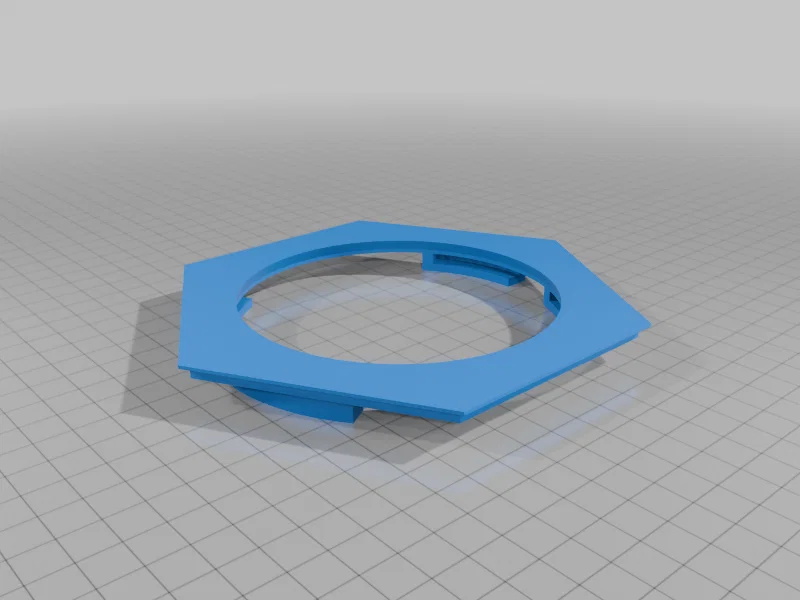

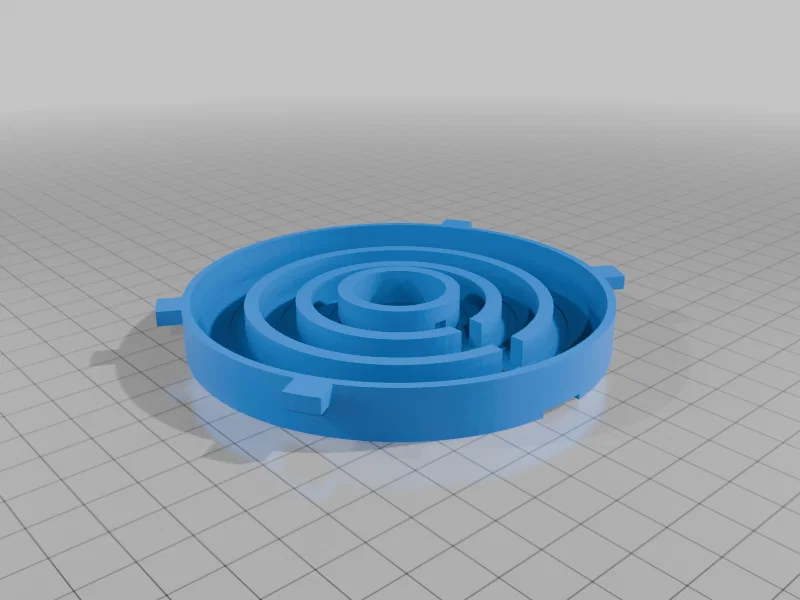

• Encoder_Housing x1 - Cần supports

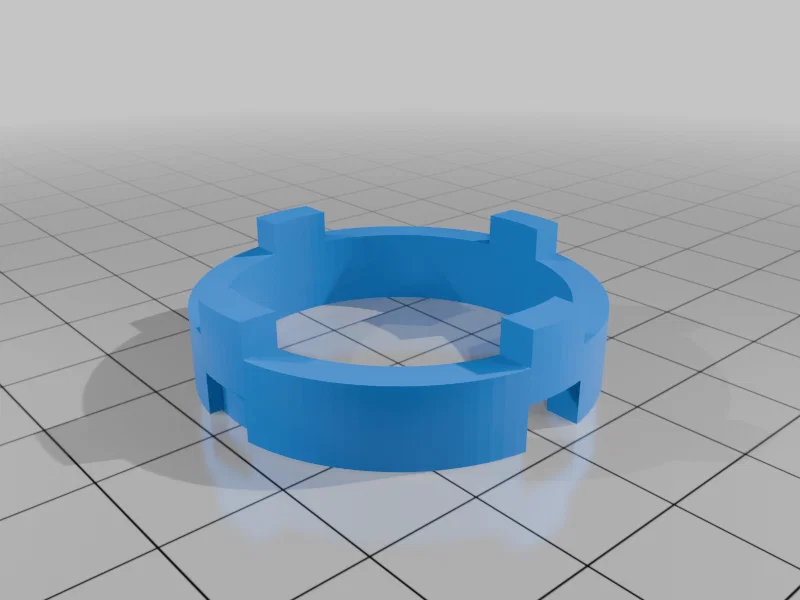

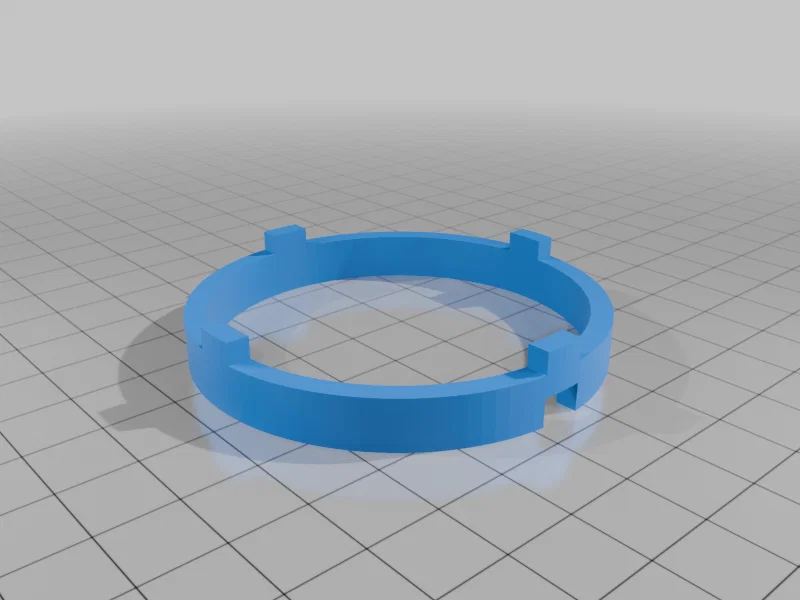

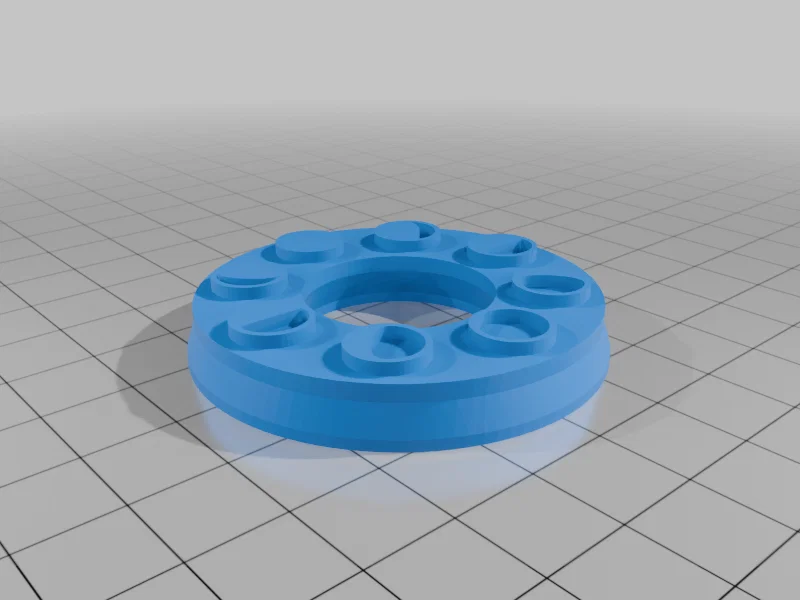

• Mỗi loại 1 cái: Small, Mid, và Large_Encoder - Cần supports
• Lid x1 - Cần supports

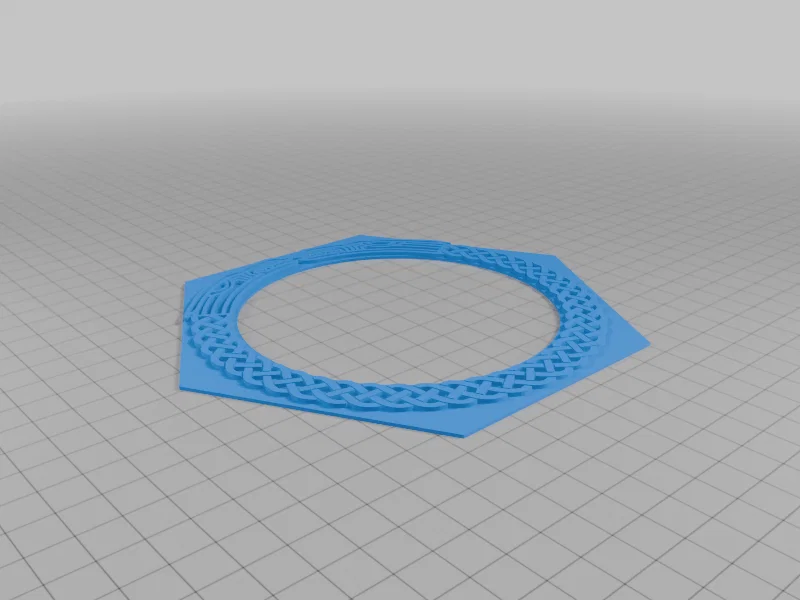

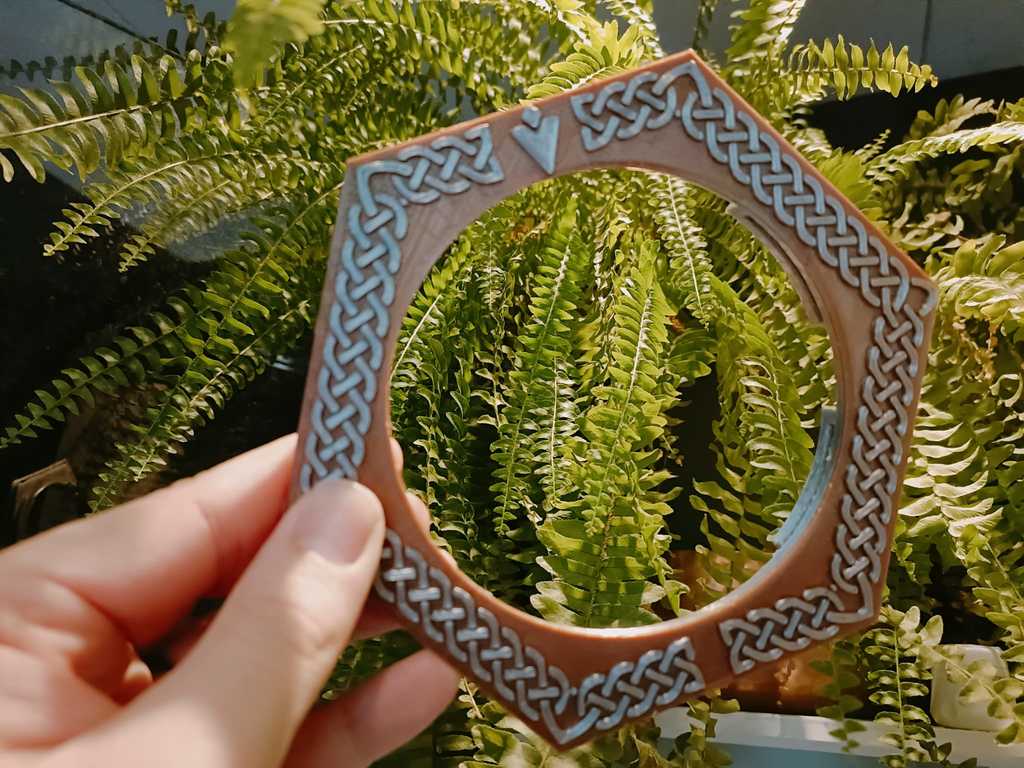

• Decorative_Top x1 - Không cần supports - Chọn style bạn thích hoặc tự làm từ bản trơn

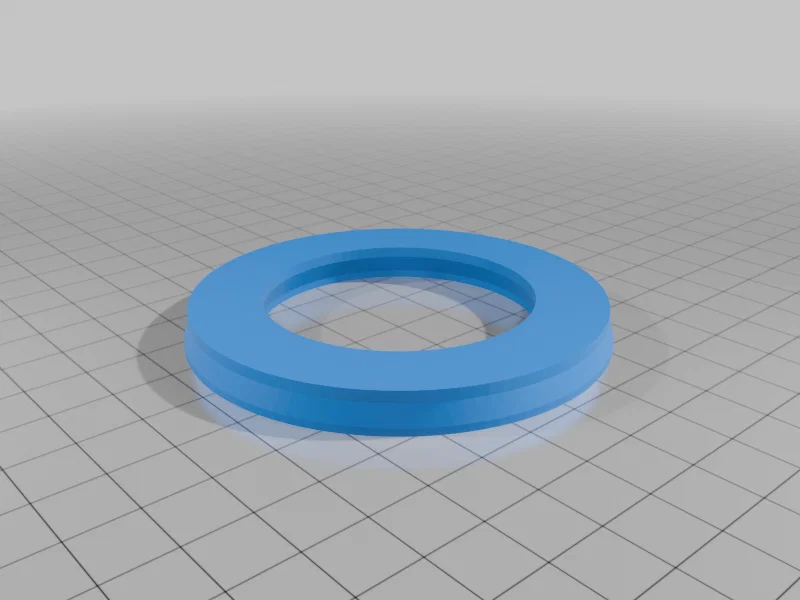

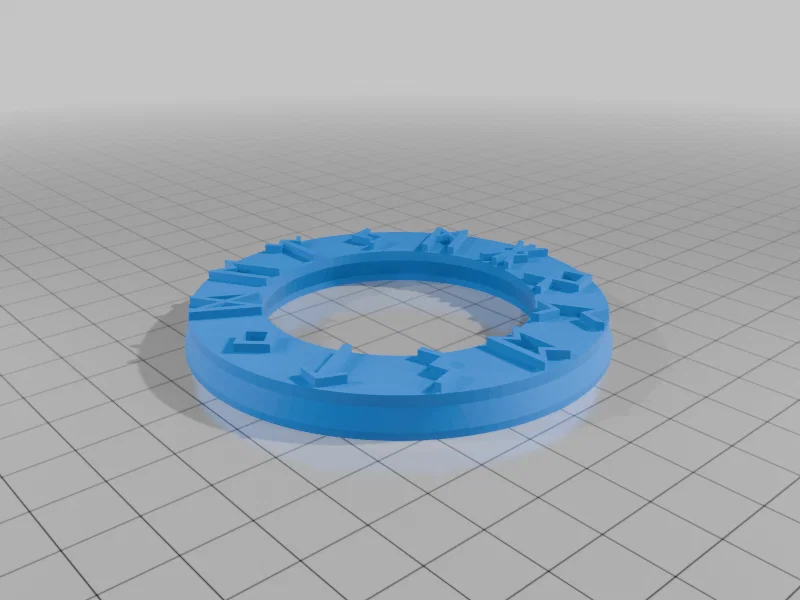

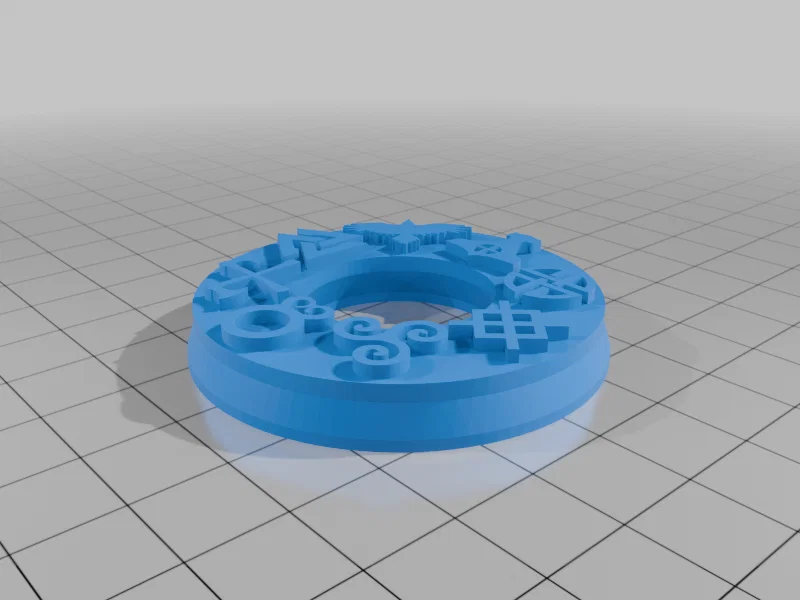

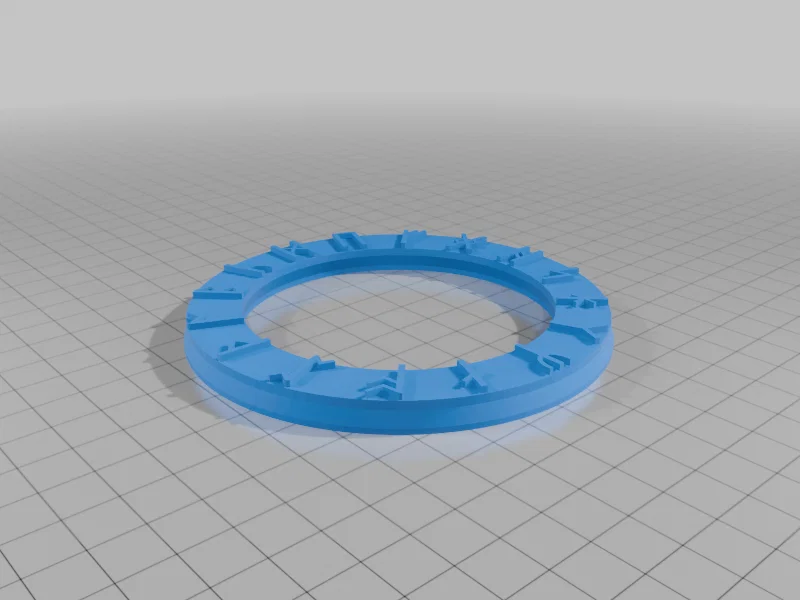

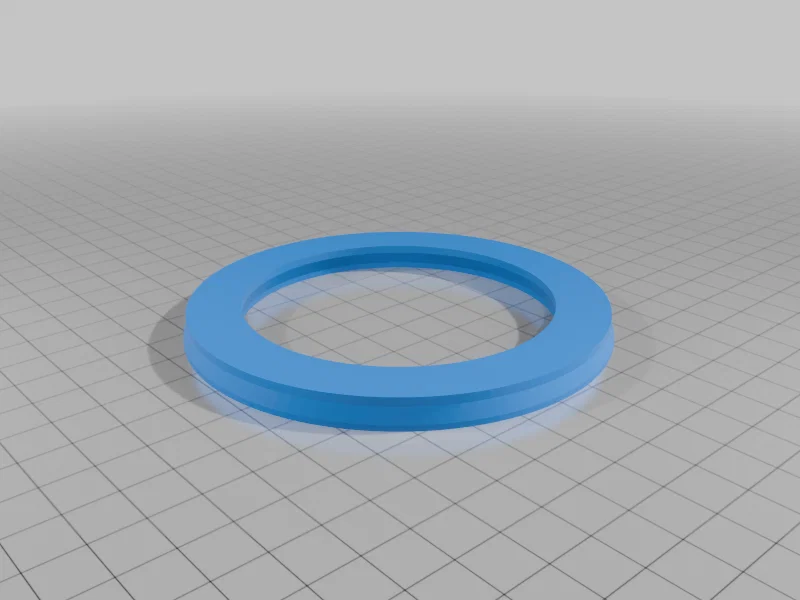

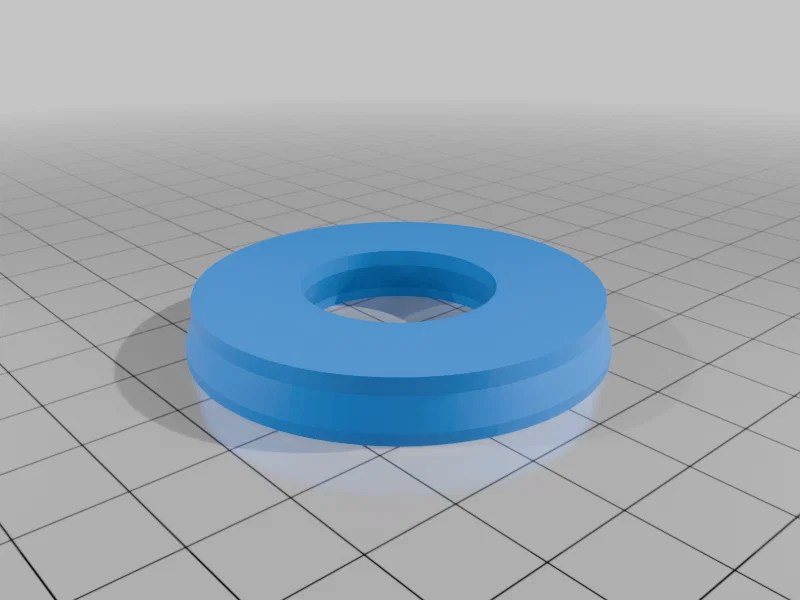

• Mỗi loại 1 cái: Small, Mid, và Large Symbol Wheel - Cần supports - Chọn style bạn thích hoặc tự làm từ bản trơn.

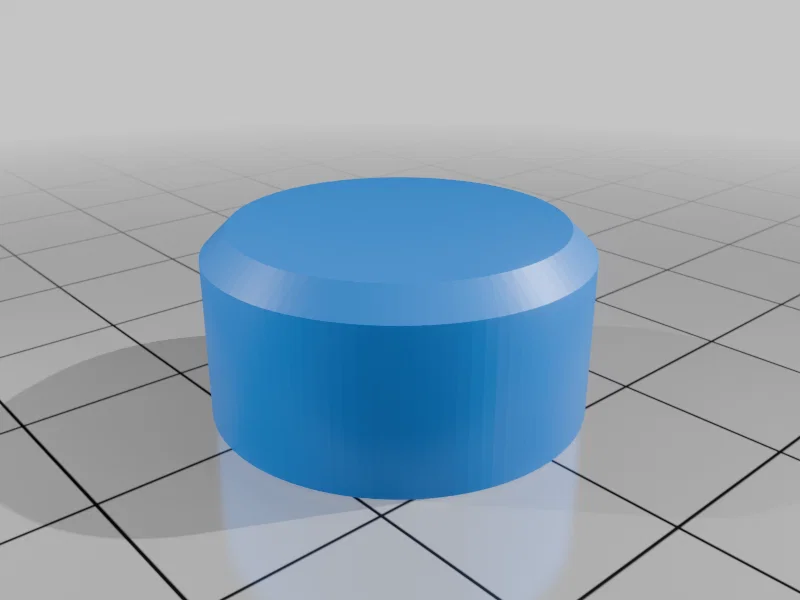

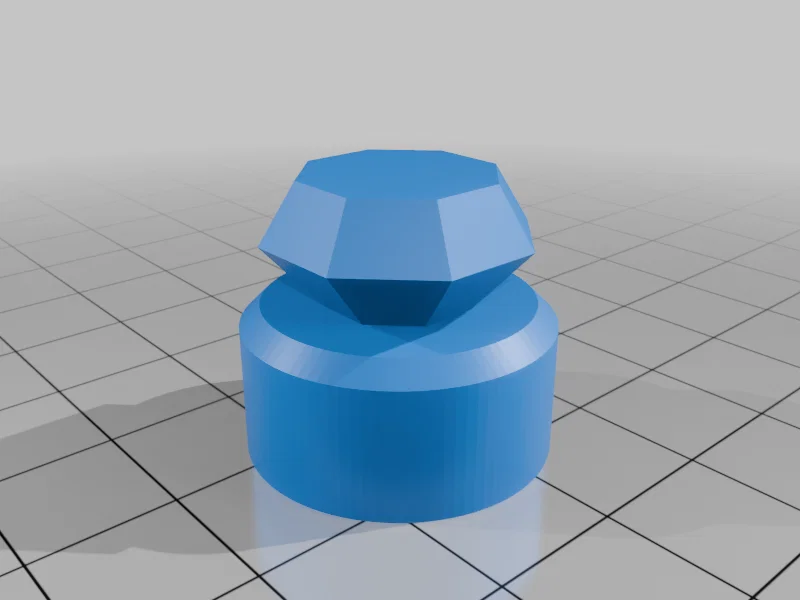

• Knob x1 - Cần supports - Dùng style Gem mặc định hoặc tự làm từ bản trơn.

Để lắp ráp hộp, làm theo các bước sau:

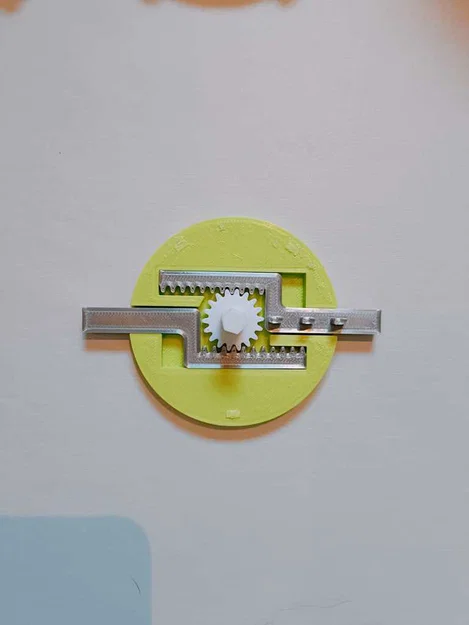

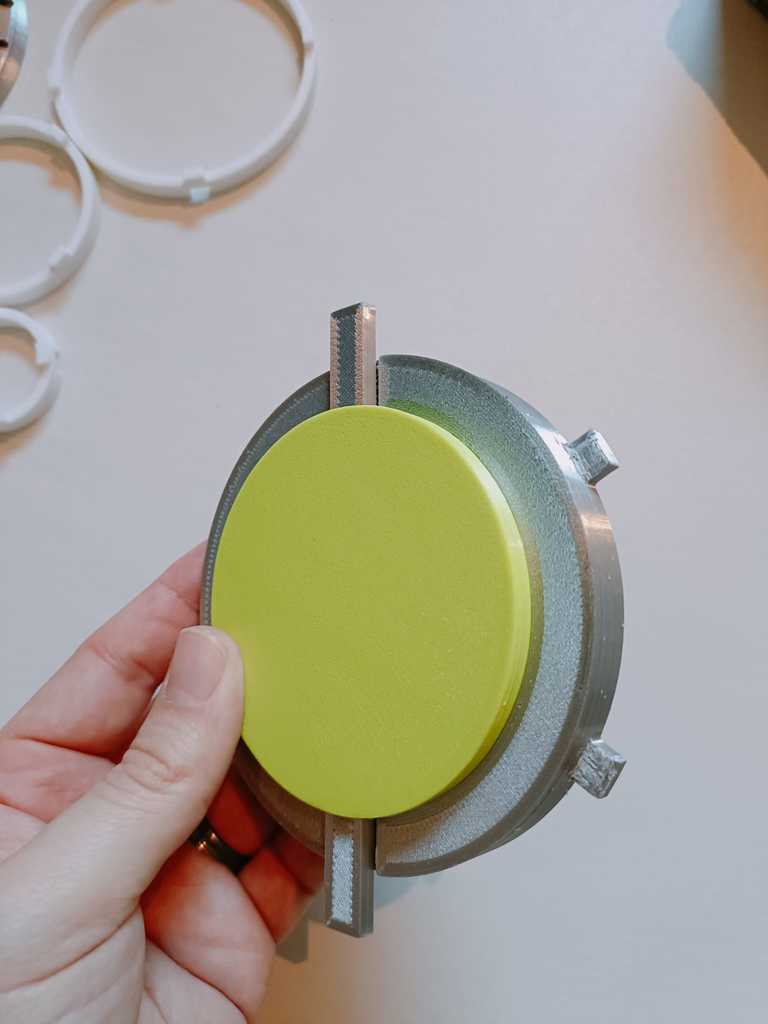

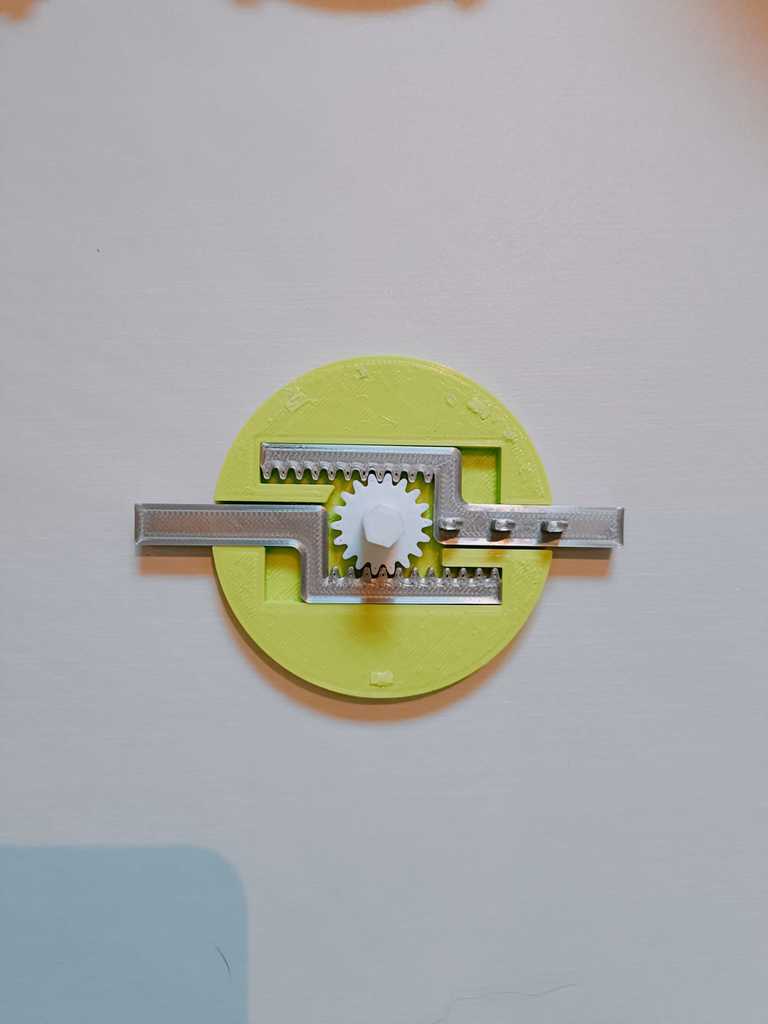

1. Đặt Spur Gear và 2 Rack Locks vào trong Latch Housing. Đảm bảo cả hai rack có cùng độ thò ra, tức là hoặc cả hai đều thò hết ra hoặc cả hai đều thụt hết vào (xem ảnh).

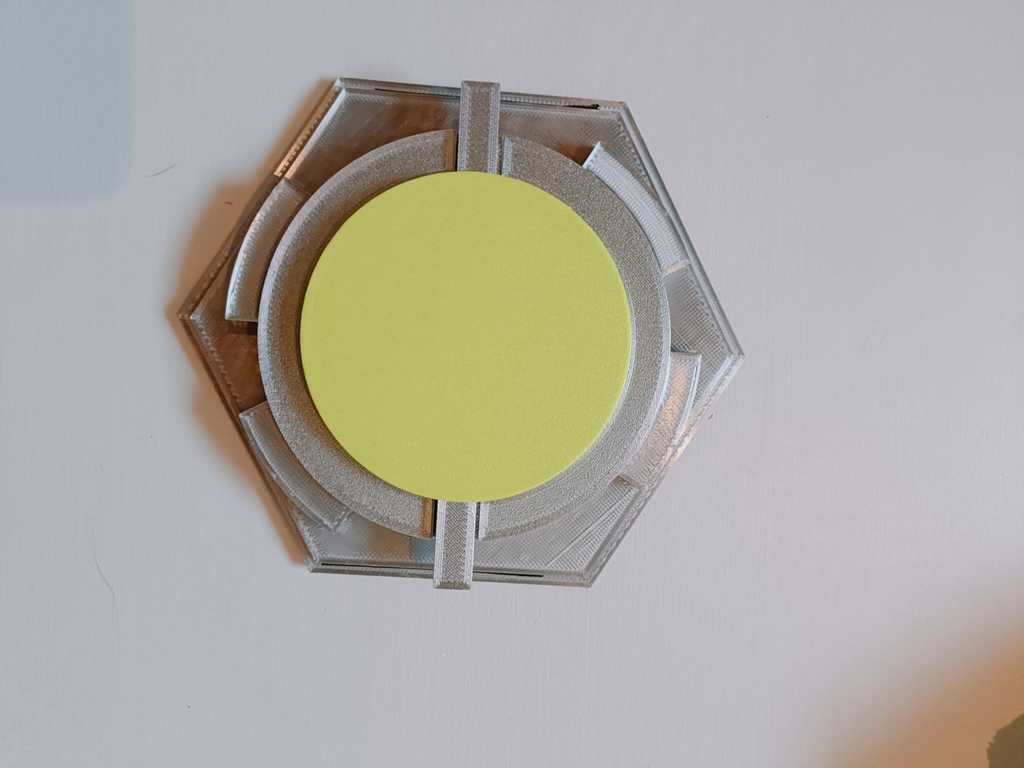

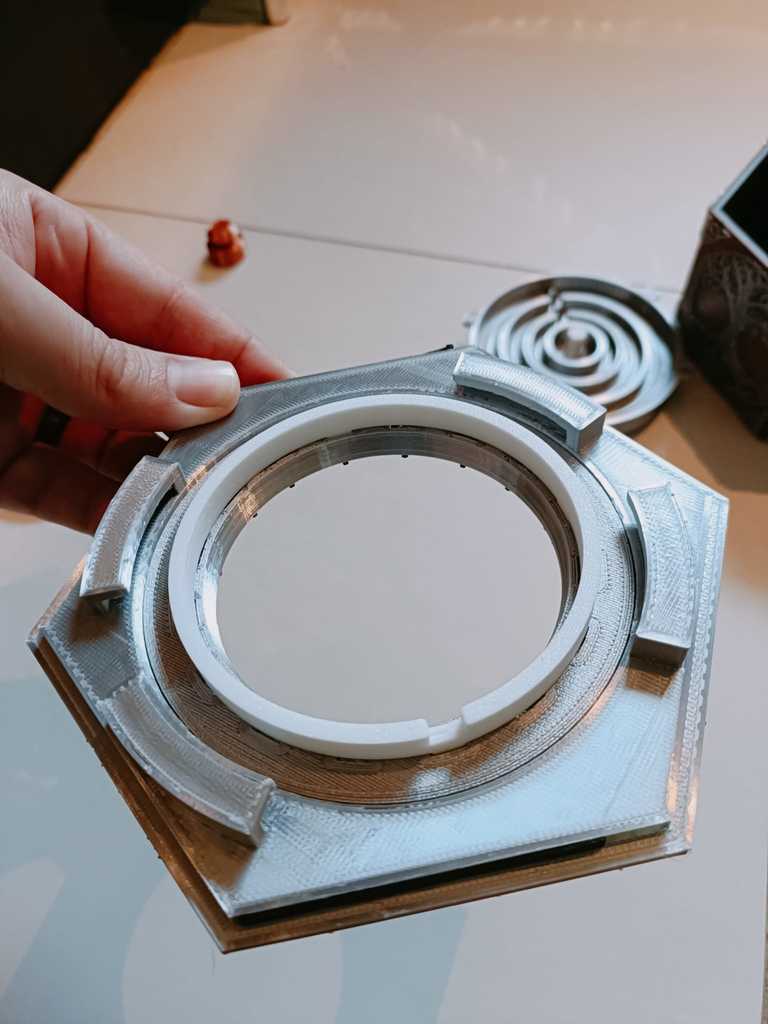

2. Chấm một ít keo lên các mặt phẳng của latch housing rồi nhẹ nhàng hạ Encoder housing xuống đúng vị trí. Phần “keys” của keyed rack phải đi xuyên qua khe trên encoder housing. Kiểm tra nhanh cơ cấu xem có bị kẹt/cạ không trước khi để keo khô hẳn.

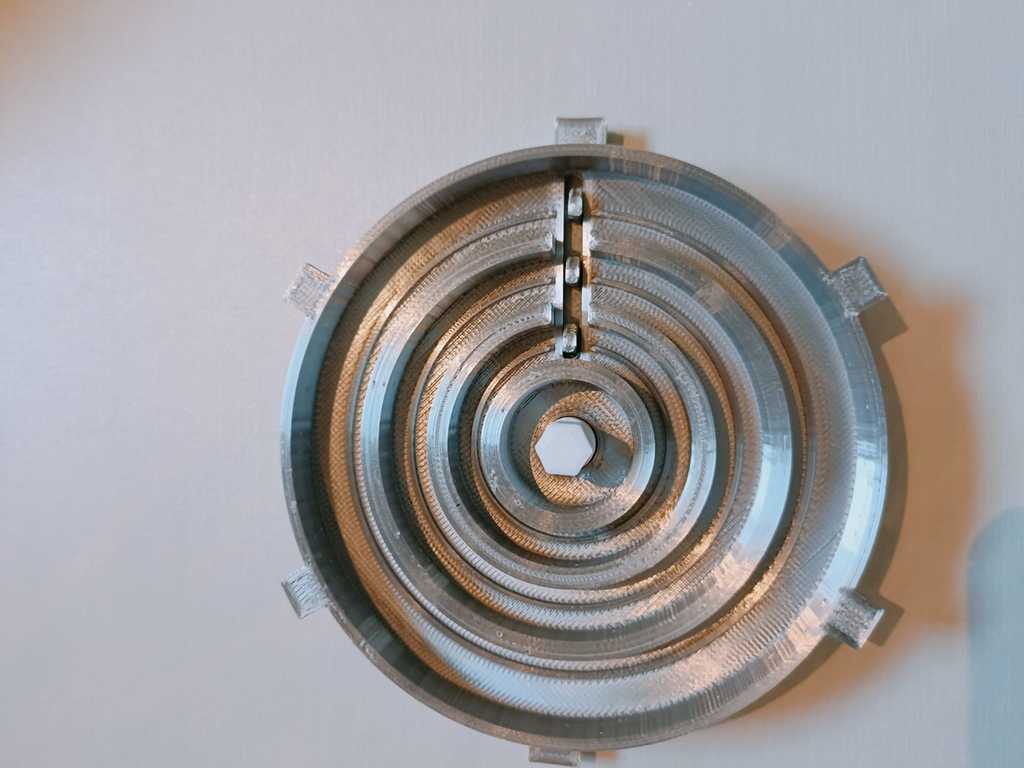

3. Đặt các encoder vào trong các symbol wheels. Canh lỗ mở (open hole) thẳng với ký hiệu bạn muốn dùng trong tổ hợp (xem ảnh). Encoder sẽ lỏng tay một chút và được giữ bởi encoder housing, nên nếu nó rớt ra thì cũng bình thường.

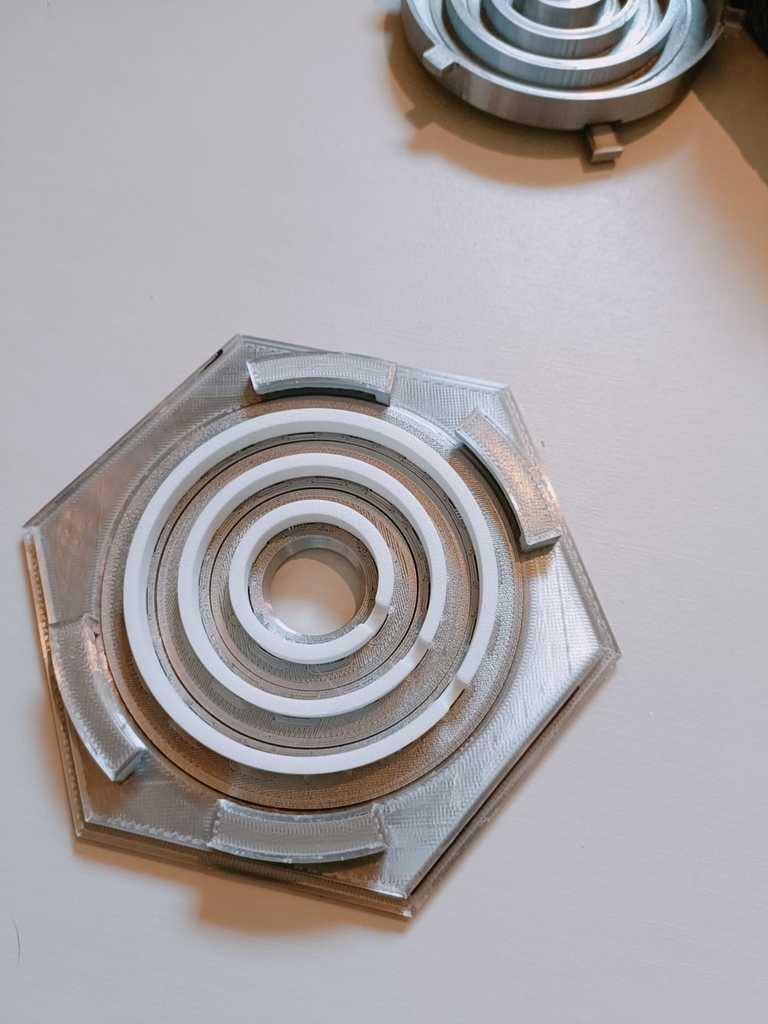

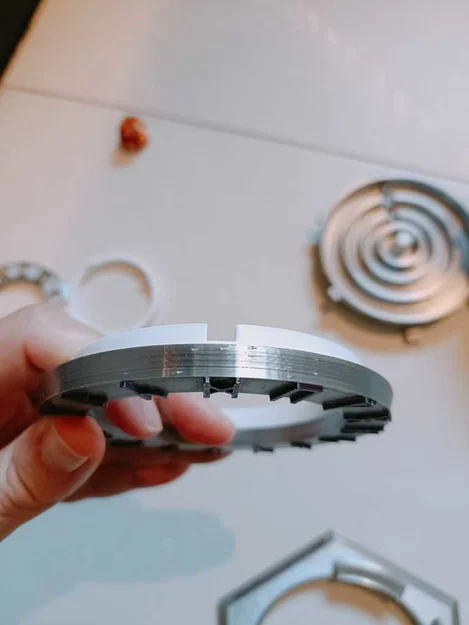

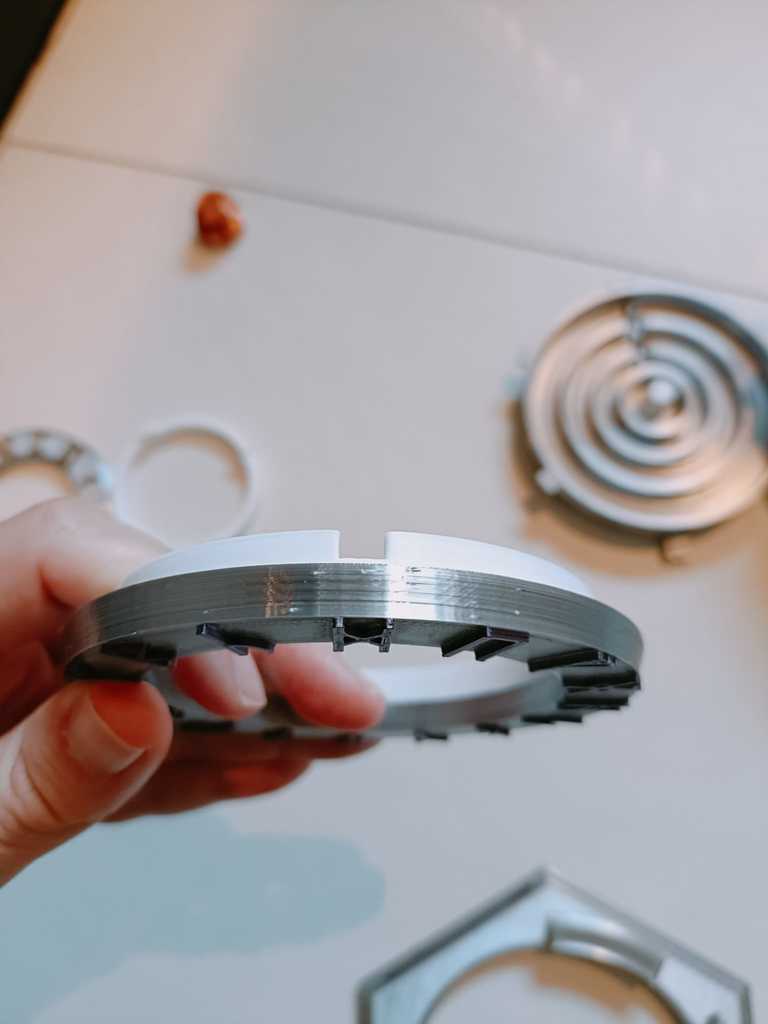

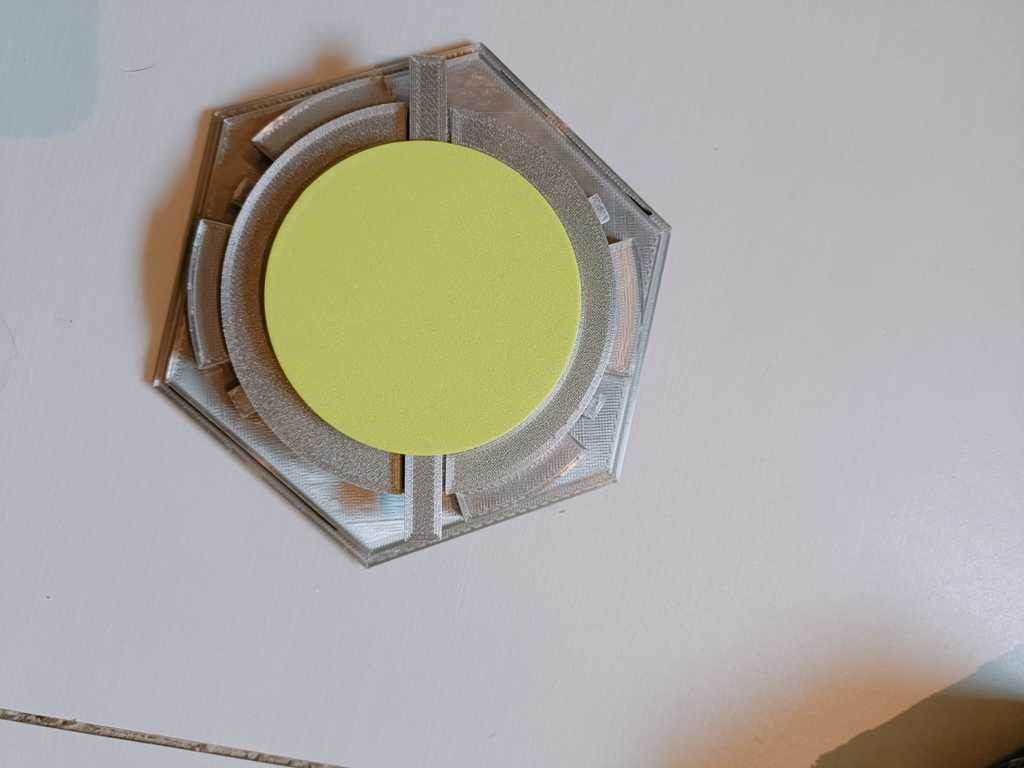

4. Làm tương tự cho cả 3 vòng và xếp chúng vào trong Lid. Mỗi vòng sẽ giữ vòng nhỏ hơn kế tiếp, nhưng đừng nghiêng vì mọi thứ sẽ rớt ra hết. Giờ lấy cụm khóa (lock assembly) và nhẹ nhàng hạ xuống các encoder. Để lock đang ở trạng thái mở (unlocked) sẽ dễ hơn nhiều. Bước này hơi lắt léo và có thể cần thử vài lần lúc đầu. Khi encoder housing/lock assembly đã vào đúng vị trí, vặn để khóa nó vào Lid (xem ảnh). Chỗ này có thể rất khít và cần khít, nhưng nếu vặn hoài không vào, thử chà nhám các góc của mấy cái tab nhỏ trên encoder housing. Ngoài ra đôi khi vật liệu support còn sót trong các rãnh cũng làm kẹt.
5. Dán núm (knob) vào spur gear.
6. Dán decorative top lên nắp - NHỚ canh dấu mũi tên thẳng với keyed rack lock!
7. Dán các tấm trang trí (decorative plates) - Làm từ từ cho gọn đẹp. Mình thấy dán mỗi lần 2 tấm sẽ dễ hơn.

Để đổi tổ hợp, bạn phải mở hộp trước. Sau đó vặn ngược để tháo encoder housing khỏi nắp và reset các encoder để canh qua những ký hiệu khác.

Nếu bạn thích mẫu này thì cân nhắc donate chút “tiền bia” nha - Mỗi chút đều có ích :)

Print Settings

Printer Brand:

ELEGOO

Printer:

ELEGOO NEPTUNE 3 Plus

Rafts:

No

Supports:

Yes

Resolution:

0.2

Category: Puzzles
