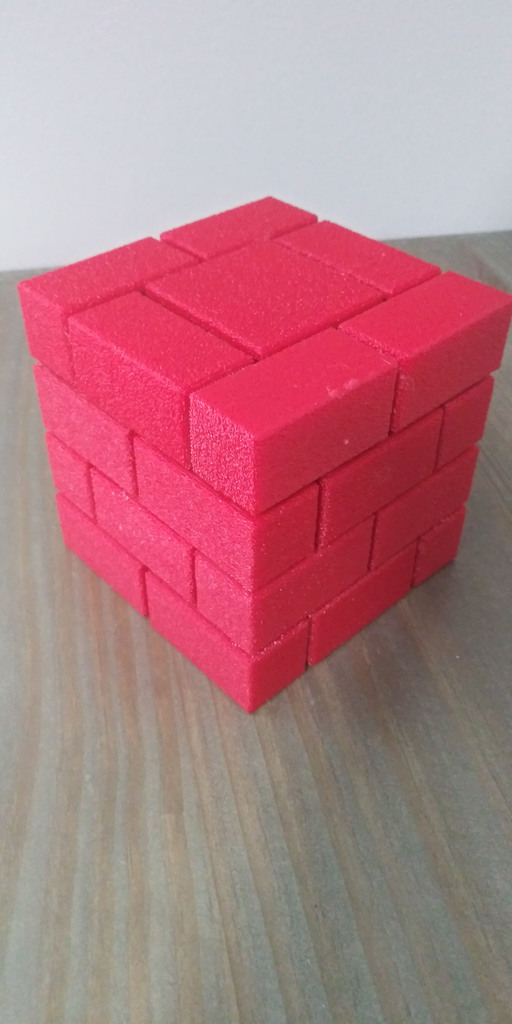

Hộp Xếp Hình Khối Gạch - không cần kim loại

phiên bản mới nhất! kích thước chuẩn và không cần kim loại. không nam châm luôn nha! thay vào đó là lò xo.

muốn in lớn hơn hả? tất cả công cụ cần thiết cho kích thước lớn đều có trong project_files.zip trên Thingiverse (bao gồm cả script Python để phóng to hàng loạt): https://www.thingiverse.com/thing:5140802/files

Cài Đặt In

Thương hiệu máy in:

Creality

Máy in:

CR-10S

Rafts:

Có

Supports:

Có

Độ phân giải:

0.2

Infill:

10%

Filament:
esun PLA+ Đen và Đỏ

Ghi chú:

Viên gạch màu đỏ, còn lại màu đen. Vẫn cần keo dán.

Bu lông in trên raft: 0.3 z gap
2 lớp top dày

mọi thứ khác trừ các viên gạch nhám nếu chọn: không raft.

supports chỉ trên level 4: mọi nơi
30 độ (có thể là bất kỳ góc nào) 0.4 z gap
0.6 horizontal gap hoặc lớn hơn.

Các bộ phận trong thư mục rough của project_files.zip (tùy chọn): horizontal offset: -0.4
fuzzy skin bật; cường độ 0.4.

supports: mọi nơi
30 độ
0.4 z gap
0.6 horizontal gap

raft: 0.3 z gap
2 lớp top dày

lưu ý: có thể cần phải khoan nhẹ các lỗ ren để làm sạch chúng một chút.

Sau In

Số lượng bộ phận:

lắp ráp giống như của 3d-printy. ngoại trừ việc sử dụng bu lông in 3D và không có nam châm.

Lõi:

• bolts.stl x 1
• Slider_Left.stl x 1
• Slider_Right.stl x 1
• Level_1.stl x 1
• Level_2.stl x 1
• Level_3.stl x 1
• Level_4.stl x 1
• Level_3_Cover.stl x 1
• Gear.stl x 1

Latch.stl x2

Viên gạch: Brick_Corner.stl x 8

• Brick_Side.stl x 4
• End_Brick_Corner_Left.stl x 3
• End_Brick_Corner_Right.stl x 3
• End_Brick_Side.stl x 4
• End_Brick_Center.stl x 2
• Brick_Right_Slider.stl x 1
• Brick_Left_Slider.stl x 1
