Hộp đựng cho DJI Osmo Action 4

Được tạo ra với cái này: /3d-model/bo-tao-vo-hop-bang-openscad

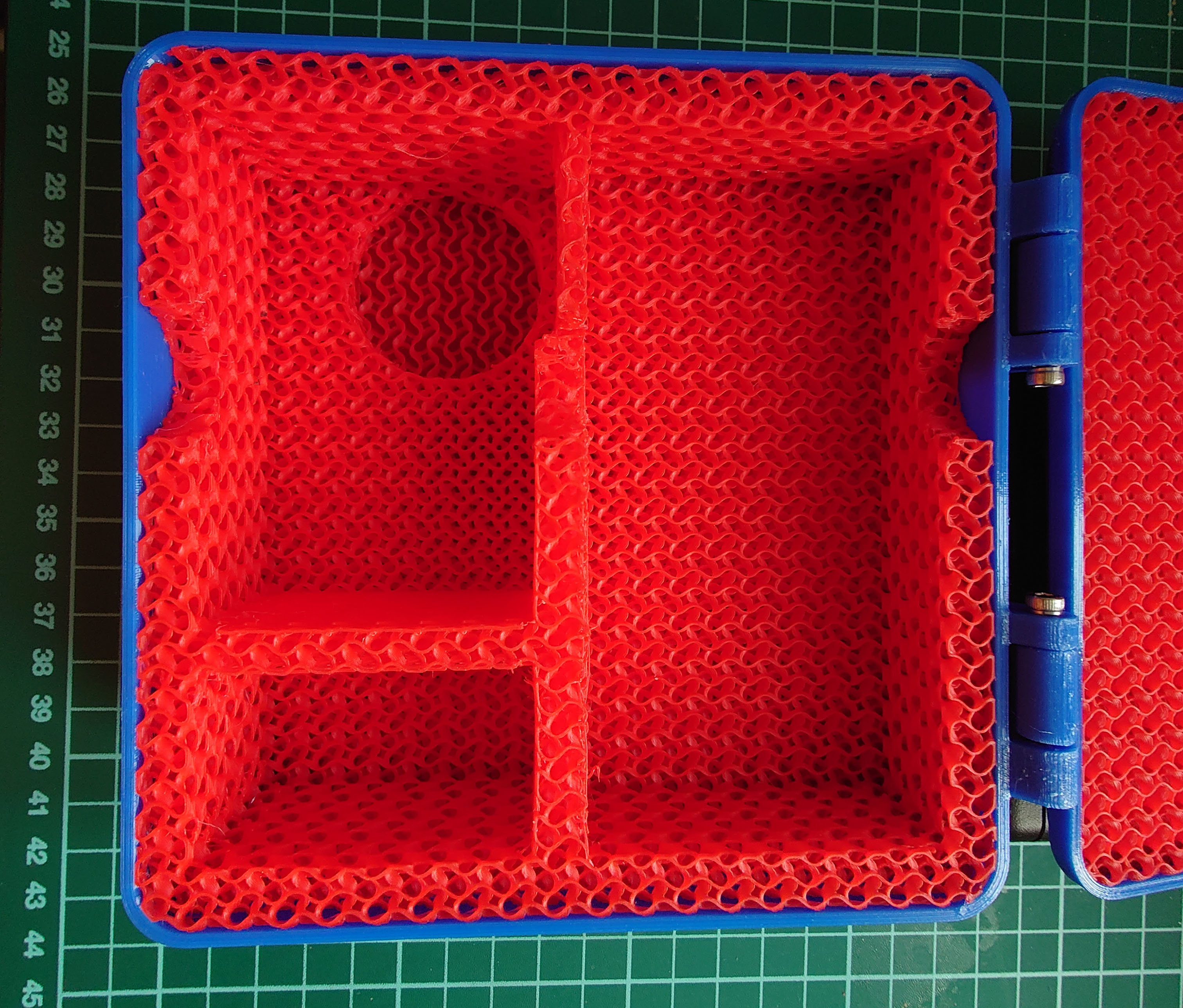

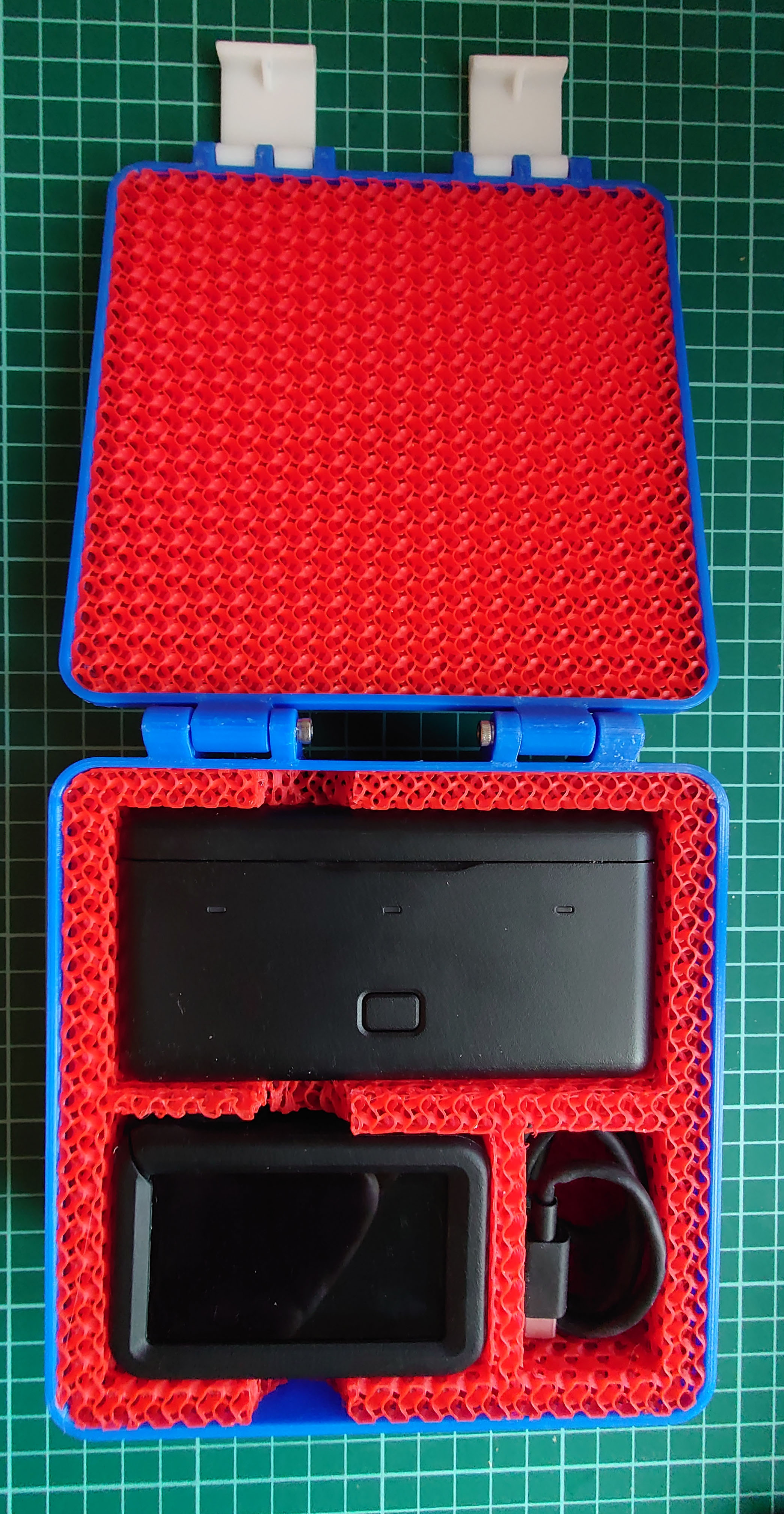

Một cái hộp đựng để vận chuyển camera Osmo Action 4, kèm theo lớp lót "mút". Các khoang được cắt vừa vặn cho camera, hộp sạc 3 pin, và có chỗ cho cáp USB-C ngắn (vừa đủ) và/hoặc đèn flash phụ. Khoang cắt cho camera sẽ vừa với nắp ống kính này: /3d-model/nap-ong-kinh-cho-dji-osmo-action-4

Chiếc hộp in này sử dụng rất nhiều vật liệu: vỏ và chốt bằng PETG, lớp lót bằng TPU, vật liệu hỗ trợ bằng PLA. Cụ thể, lớp lót được in từ TPE88 siêu mềm của Filament PM.

Gần như in xong là dùng được - cần hai vít M3 đầu phẳng dài 30mm và hai ốc nhiệt M3 cho bản lề. Vít có thể là đầu tròn hoặc đầu lục giác, nhưng vít đầu chìm/hình thang sẽ không vừa với mẫu này.

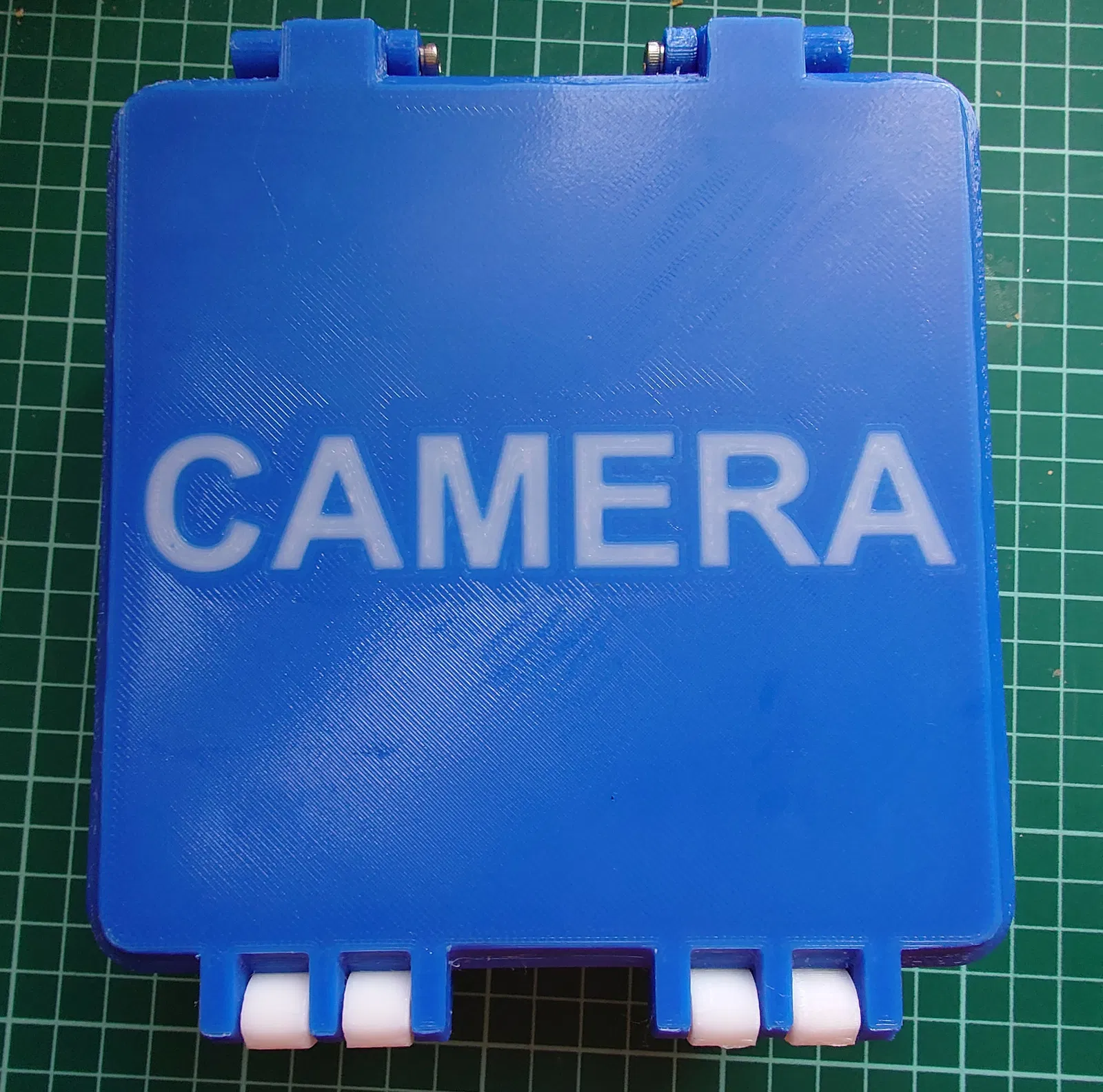

Chốt và lớp lót được in liền.

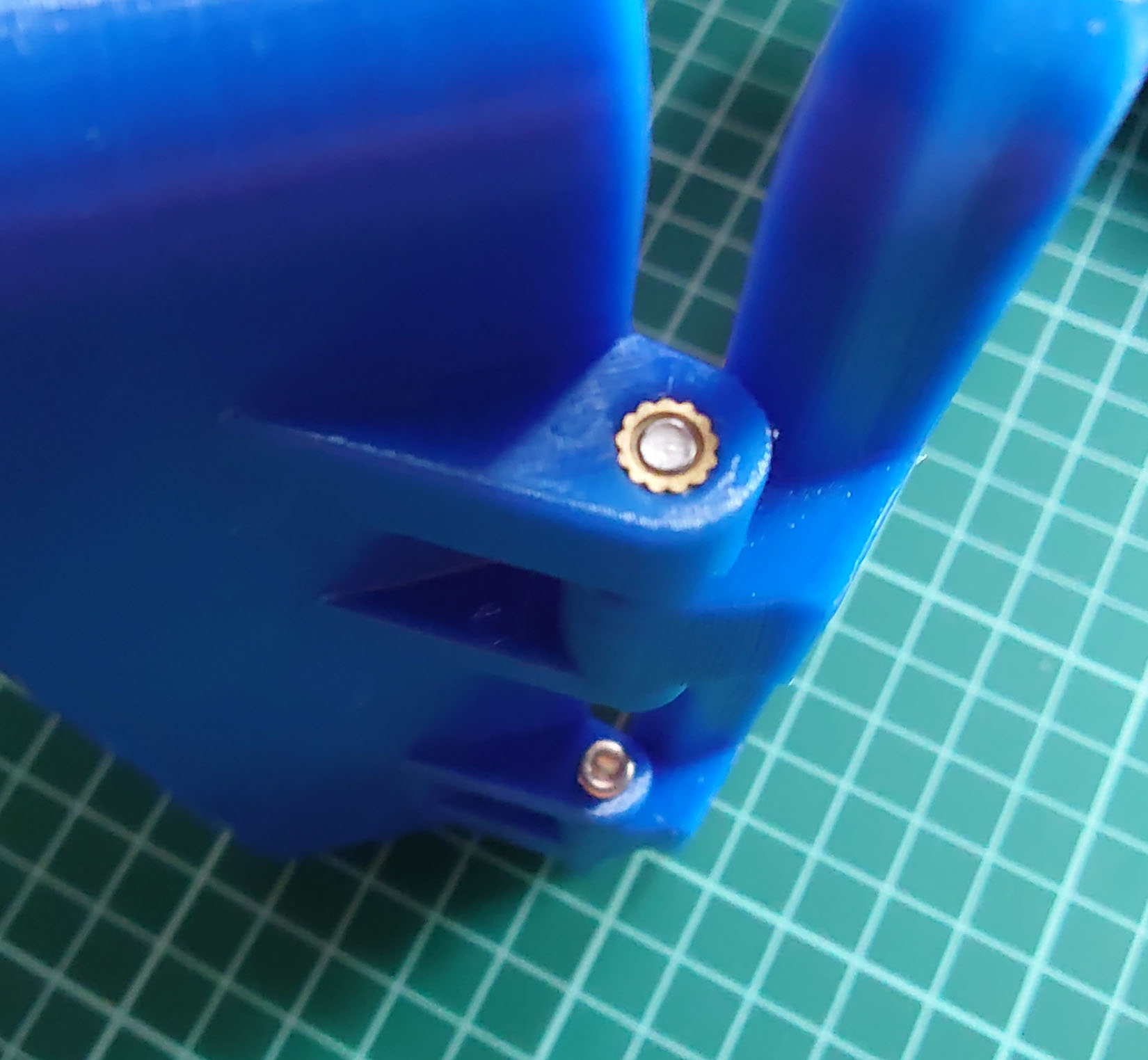

Lắp ráp: Chèn ốc nhiệt từ bên ngoài. Để nguội, và thêm một giọt keo khóa ren vào ốc. Dùng chìa khóa lục giác đầu bi để lắp vít từ bên trong. Việc này hơi bất tiện, nhưng tôi sợ nhiệt bức xạ từ mỏ hàn làm chảy cạnh hộp. Lắp vít cho đến khi vừa khít, nhưng đừng siết chặt, nó sẽ làm biến dạng bản lề. Keo khóa ren sẽ giữ vít ở đúng vị trí.

Chiếc hộp được làm từ khá nhiều bộ phận & cài đặt, vì vậy hãy sử dụng tệp 3MF được cung cấp để in, và xuất STL từ đó. Tôi đang làm việc trên một thiết kế hộp openSCAD có thể tùy chỉnh tham số, nhưng nó chưa sẵn sàng để sử dụng công khai. Đây cũng là một phần lý do tại sao các bản lề không hoàn toàn in xong là dùng được: Tôi muốn có thể in các hộp có kích thước tối đa bằng mặt bàn in.

Mẫu này là nỗ lực kết hợp nhiều điều tôi không thích thành một:

• Chức năng
• Đa vật liệu, trái ngược với chỉ đa màu (đã đến lúc cho người dùng Bambu thấy máy in thực tế có thể làm gì :-))
• Vật liệu hỗ trợ khác nhau (lại dành cho các bạn dùng AMS!)
• Sử dụng slicer để dễ dàng làm những việc vốn rất khó (lớp "mút" là kiểu infill gyroid không có thành)
• Thiết kế theo tham số trong OpenSCAD (mà tôi yêu thích) thay vì Fusion 360 (mà tôi ghét)
