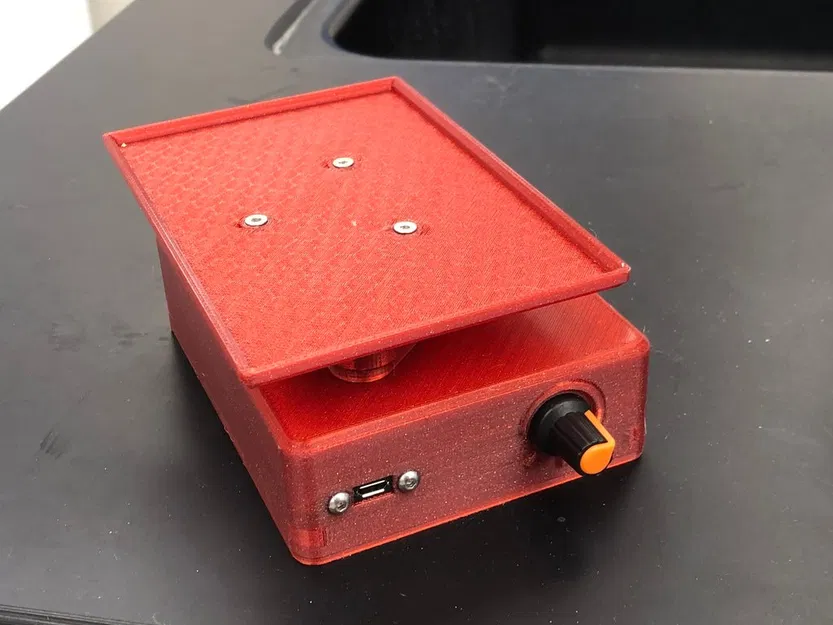

Máy lắc đĩa chi phí thấp
Tụi mình cần một cái máy lắc đĩa nhỏ gọn, giá rẻ cho phòng thí nghiệm. Bản chỉnh sửa này dùng linh kiện rẻ tiền, vỏ 2 mảnh dễ in, có nam châm chống trượt và chỉ báo volume cho núm chỉnh PWM. Dùng nguồn USB tiện lợi.
Mô tả

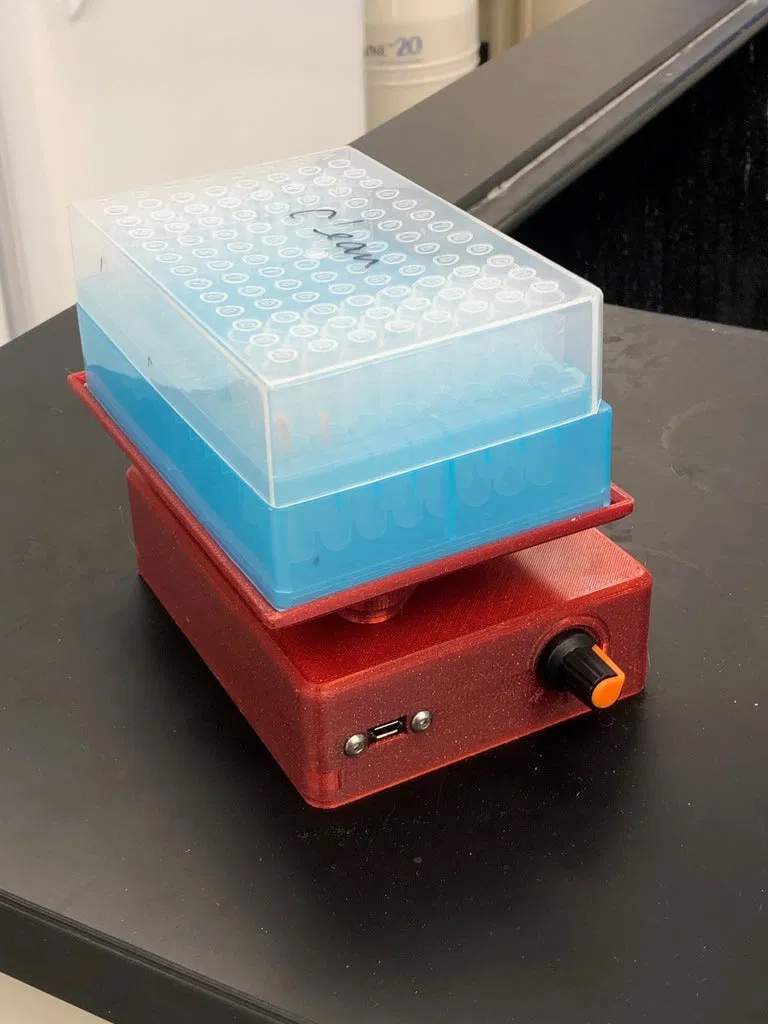

Tụi mình cần một cái máy lắc đĩa (plate shaker) nhỏ gọn, giá rẻ để dùng trong cái buồng khí ni (anaerobic chamber). Cái Crickit Lab Shaker, được remix bởi DotScott1, là nguồn cảm hứng hoàn hảo luôn!

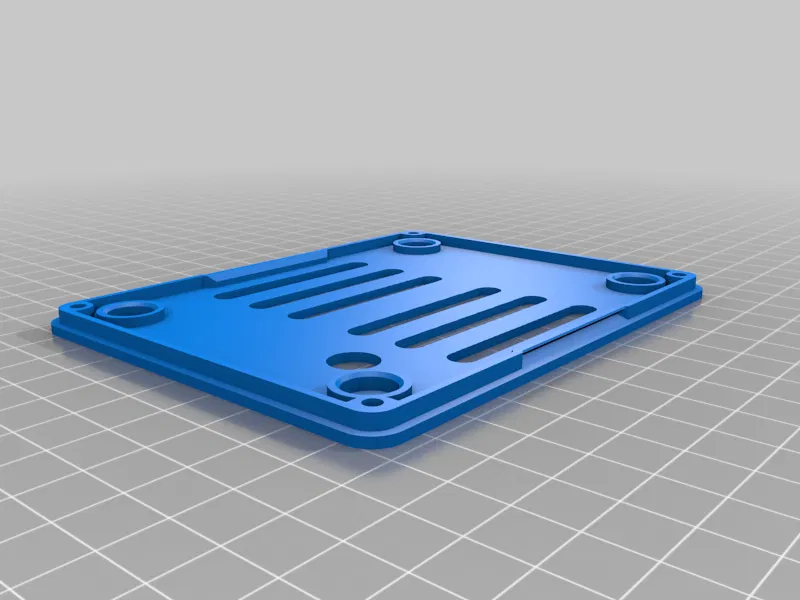

Tui có chỉnh sửa lại cái dự án Crickit gốc để xài mấy cái linh kiện điện tử rẻ tiền giống như bản remix của DotScott1, nhưng có thêm vài chỗ sửa đổi cho hợp với nhu cầu của tụi mình. Cái vỏ giờ đổi từ 3 mảnh thành 2 mảnh, nguyên cái phần trên của vỏ là in một lần luôn, và tất cả linh kiện điện tử đều gắn lên trên đó. Cái tấm đáy của vỏ giờ có thêm chỗ để gắn nam châm neodymium ép vô, giúp cái máy lắc khỏi bị chạy lung tung, và có thể bắt vít chắc chắn vô vỏ trên bằng mấy con vít máy có đầu chìm. Ngoài ra còn có thêm cái chỉ báo 'volume' in đẹp đẽ cho cái núm chỉnh PWM nữa. :)
Để tiết kiệm không gian trong cái tủ ấp, mấy cái này đều xài nguồn từ sạc USB của Amazon với đầu cắm USB góc vuông. Tui có kiểm tra để đảm bảo là sạc có thể cung cấp đủ dòng 1.2 A cho mô-tơ DC có bánh răng lúc bị kẹt (stall torque).
Xem cái file Excel đi kèm để coi link đặt hàng với giá cả nha.
Hướng dẫn in
Danh mục: Sinh học Tóm tắt
Tụi mình cần một cái máy lắc đĩa (plate shaker) nhỏ gọn, giá rẻ để dùng trong cái buồng khí ni (anaerobic chamber). Cái Crickit Lab Shaker, được remix bởi DotScott1, là nguồn cảm hứng hoàn hảo luôn!
Tui có chỉnh sửa lại cái dự án Crickit gốc để xài mấy cái linh kiện điện tử rẻ tiền giống như bản remix của DotScott1, nhưng có thêm vài chỗ sửa đổi cho hợp với nhu cầu của tụi mình. Cái vỏ giờ đổi từ 3 mảnh thành 2 mảnh, nguyên cái phần trên của vỏ là in một lần luôn, và tất cả linh kiện điện tử đều gắn lên trên đó. Cái tấm đáy của vỏ giờ có thêm chỗ để gắn nam châm neodymium ép vô, giúp cái máy lắc khỏi bị chạy lung tung, và có thể bắt vít chắc chắn vô vỏ trên bằng mấy con vít máy có đầu chìm. Ngoài ra còn có thêm cái chỉ báo 'volume' in đẹp đẽ cho cái núm chỉnh PWM nữa. :)
Để tiết kiệm không gian trong cái tủ ấp, mấy cái này đều xài nguồn từ sạc USB của Amazon với đầu cắm USB góc vuông. Tui có kiểm tra để đảm bảo là sạc có thể cung cấp đủ dòng 1.2 A cho mô-tơ DC có bánh răng lúc bị kẹt (stall torque).
Xem cái file Excel đi kèm để coi link đặt hàng với giá cả nha.
Cài đặt in
Máy in:
Railcore II 300ZL
Rafts:
Không
Có
Độ phân giải:
0.2 mm
15%
Filament: Prusament PETG Carmine Red
Ghi chú:

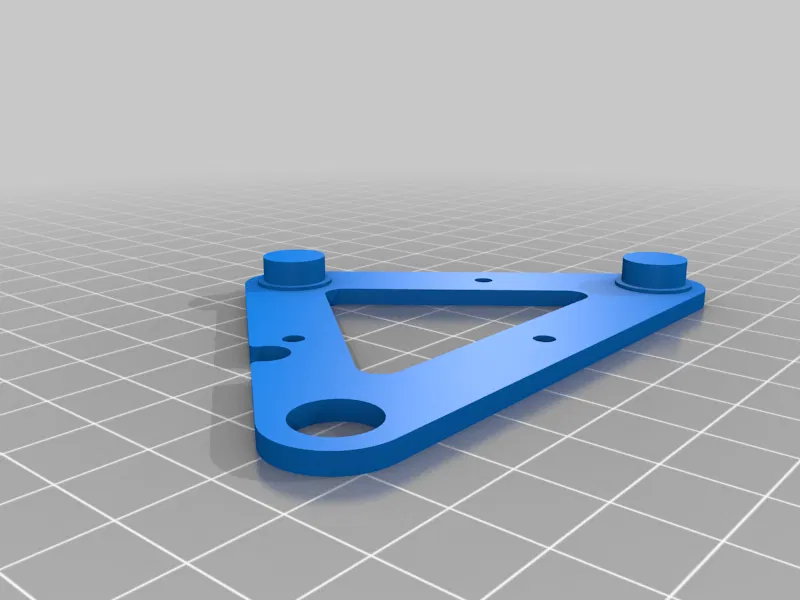

Tất cả các bộ phận đều được in mà không cần support, ngoại trừ các khớp nối. Lưu ý là bạn cần hai khớp nối idler cho mỗi máy lắc!
Sau khi in
Lắp ráp khá là dễ dàng, chủ yếu làm theo hướng dẫn từ bản build gốc của Adafruit. Tui xài ốc, vòng đệm và Loctite xanh cho tất cả các con vít ngoại trừ các lỗ mù để gắn đế và bảng mạch.
