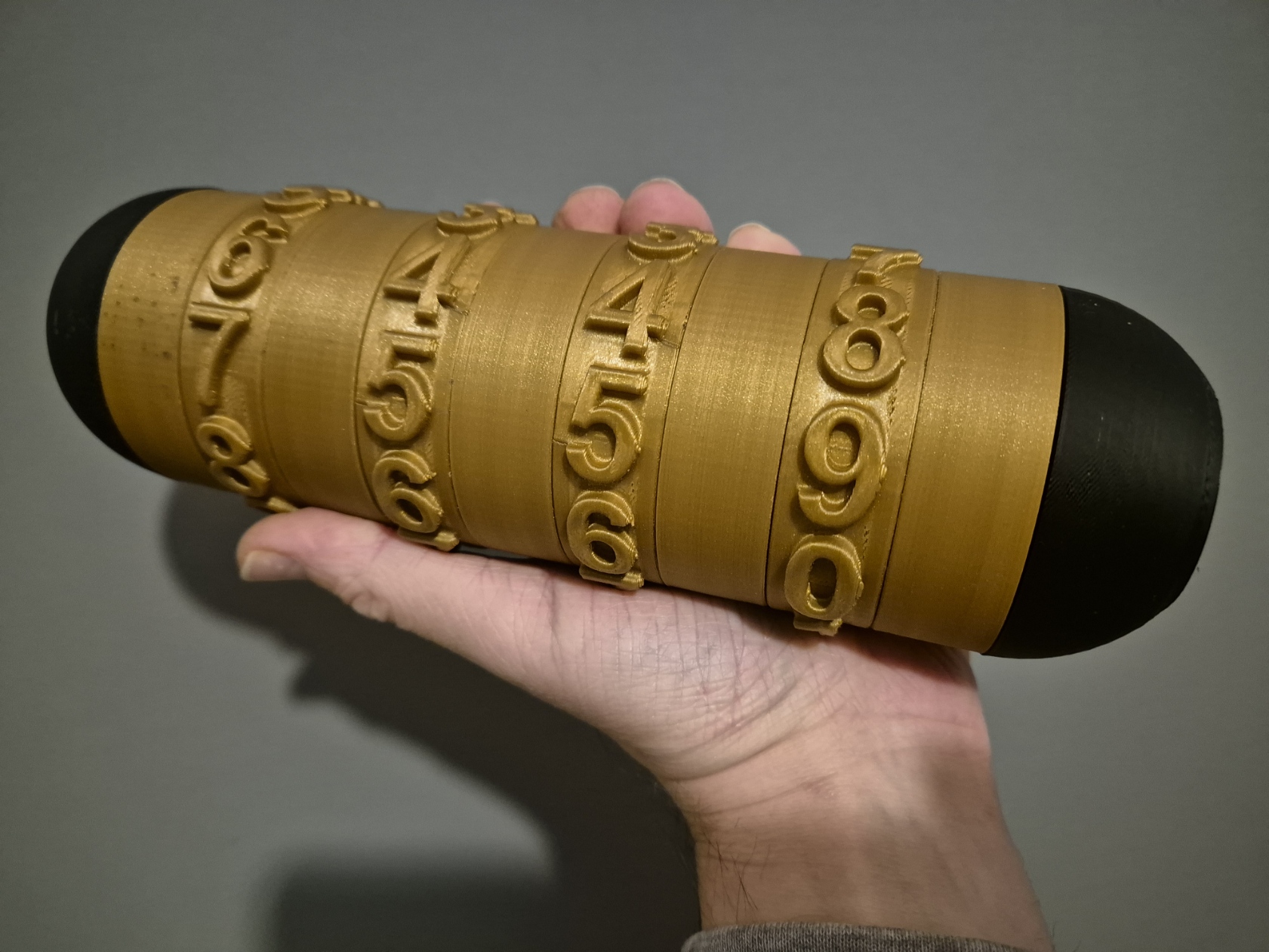

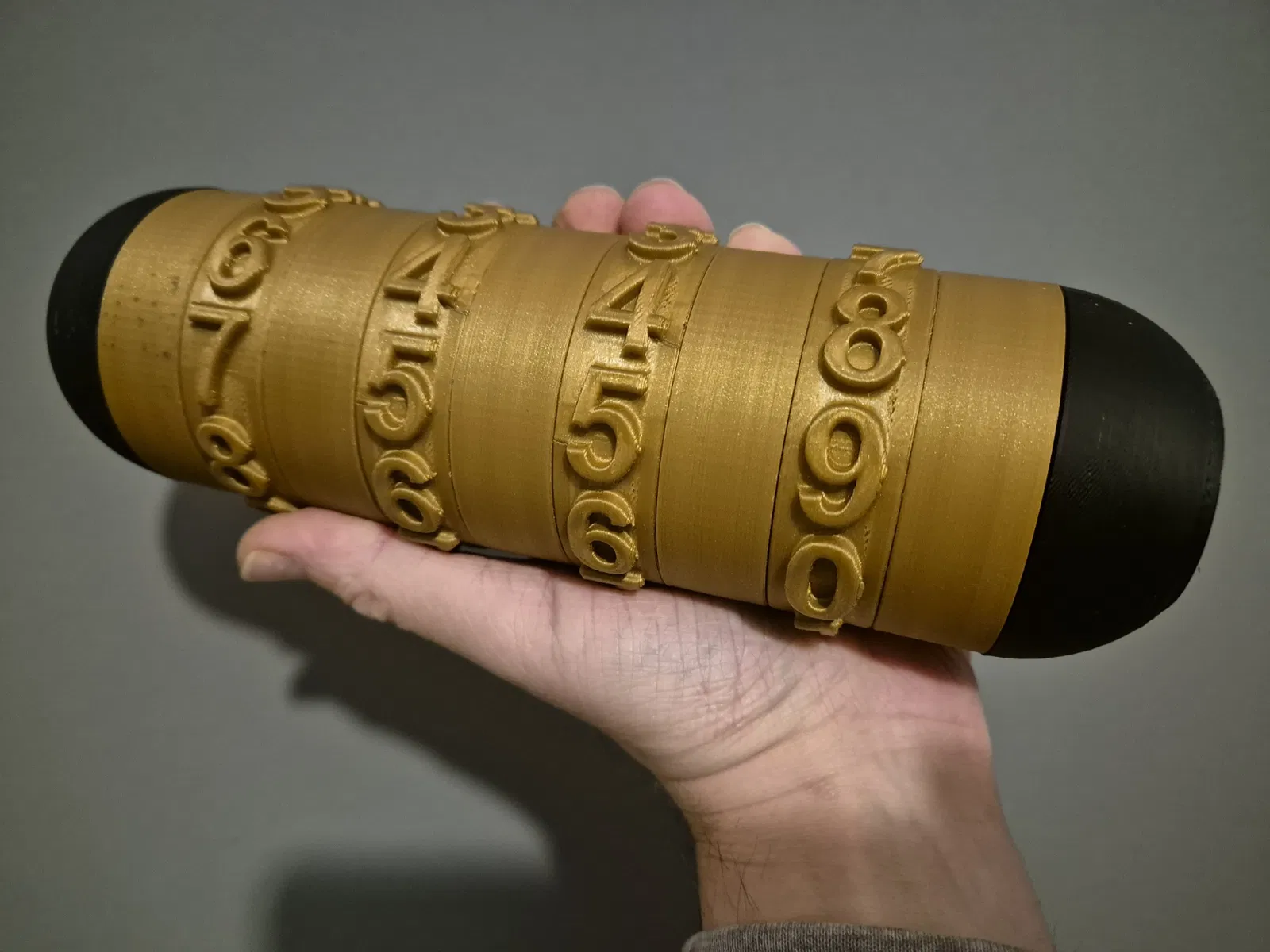

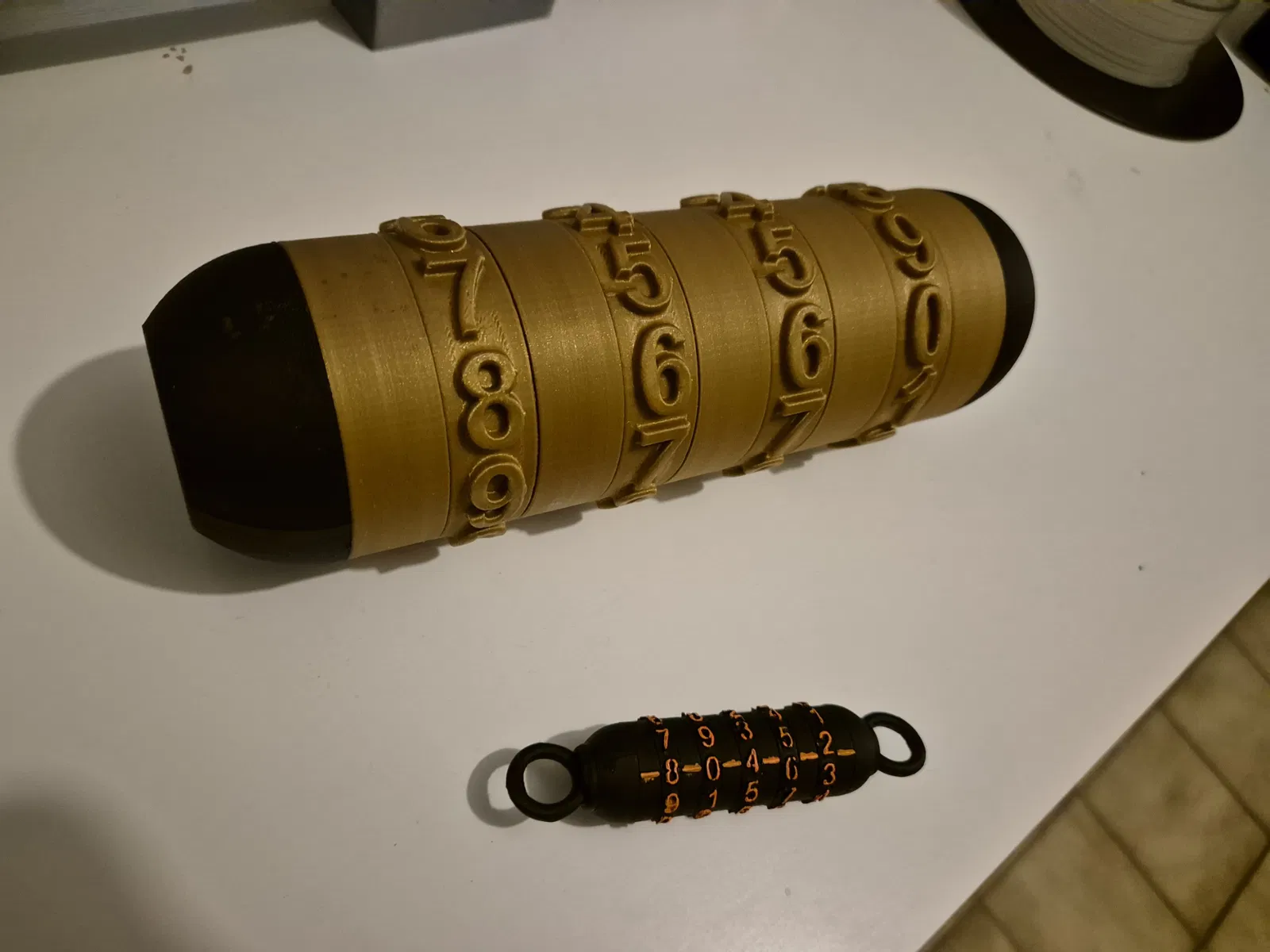

Ổ Khóa Số Cỡ Lớn (BIG Version...really BIG)

Ổ khóa số này có thể in mà không cần support.

Bạn sẽ cần các bộ phận sau:

• 1x Trục
• 1x Trục trượt
• 6x Vòng đệm
• 5x con lăn5half1
• 5x con lăn5half2
• 5x vành số
• 2x Vòng (tùy chọn)
• *x Mắt xích (tùy chọn)
• *-1x Mắt xích_kín (tùy chọn)

Bản in Zahlenschloss_v11.stl chỉ dùng để minh họa. Đừng in nó!

Không cần keo dán (Chỉ dùng cho các vòng tùy chọn ở hai đầu).

Lắp ráp:

Lấy trục và đẩy một vòng đệm vào hết cỡ, chú ý rãnh ở mặt trong vòng đệm và chỗ khớp tương ứng trên trục.

Bây giờ, lấy từng con lăn5half1 và con lăn5half2, đặt chúng vào chỗ lõm bên cạnh vòng đệm trên trục.

Hai nửa này được giữ với nhau bằng một vành số. Cũng chú ý đến các rãnh ở mặt trong của vành số. Tại các điểm tiếp xúc của hai nửa có một gờ nhô ra ăn khớp với một trong các rãnh của vành số. Bằng cách này, bạn đặt sự kết hợp của mình và nó ngăn vành số xoay trên các nửa.

Sau đó, lại thêm một vòng đệm, v.v.

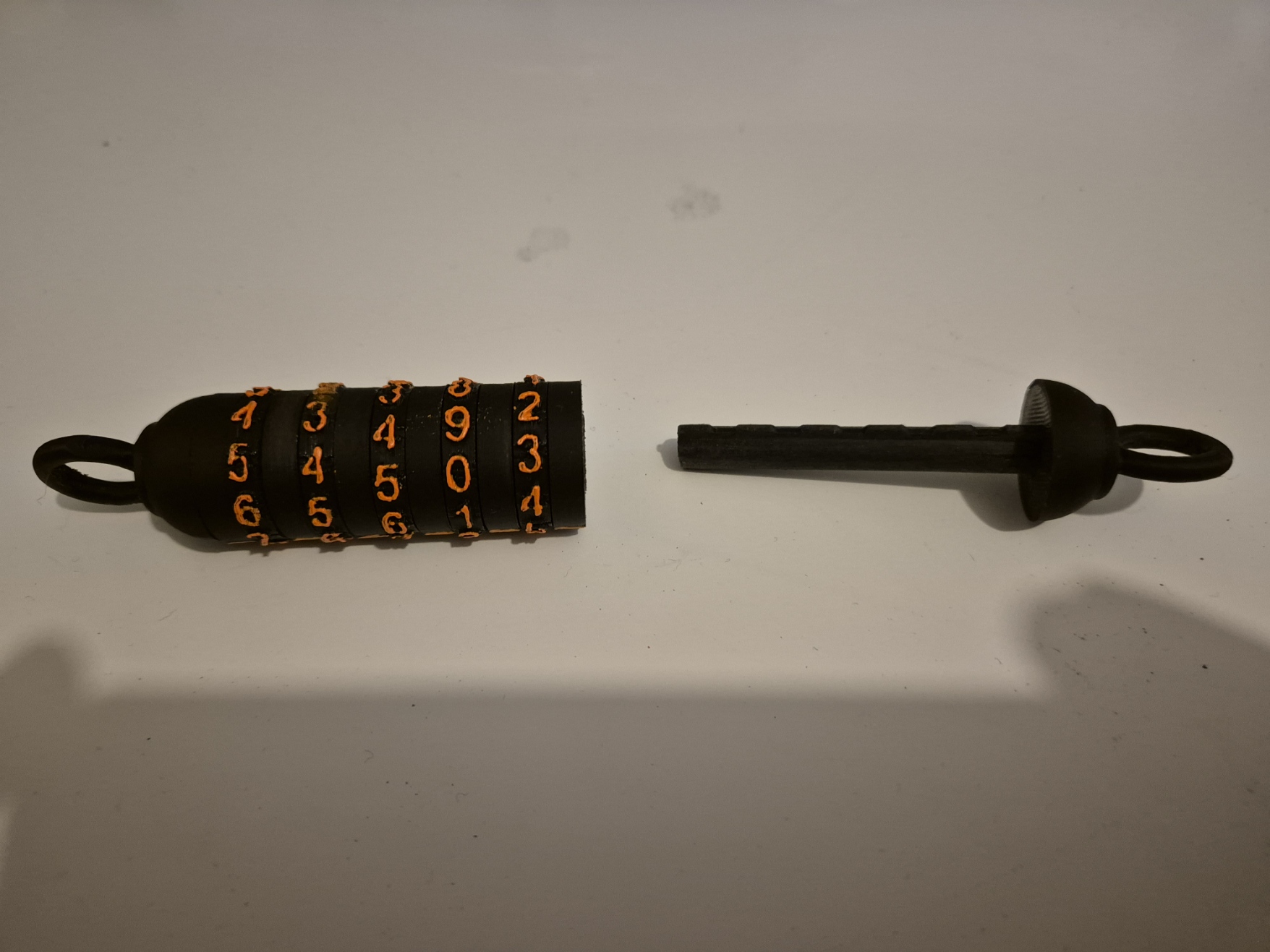

Nếu sự kết hợp được đặt đúng, bạn có thể đẩy trục trượt vào. Tùy thuộc vào dung sai của máy in, có thể cần phải chà nhám một chút. Trục trượt phải lắp vào dễ dàng.

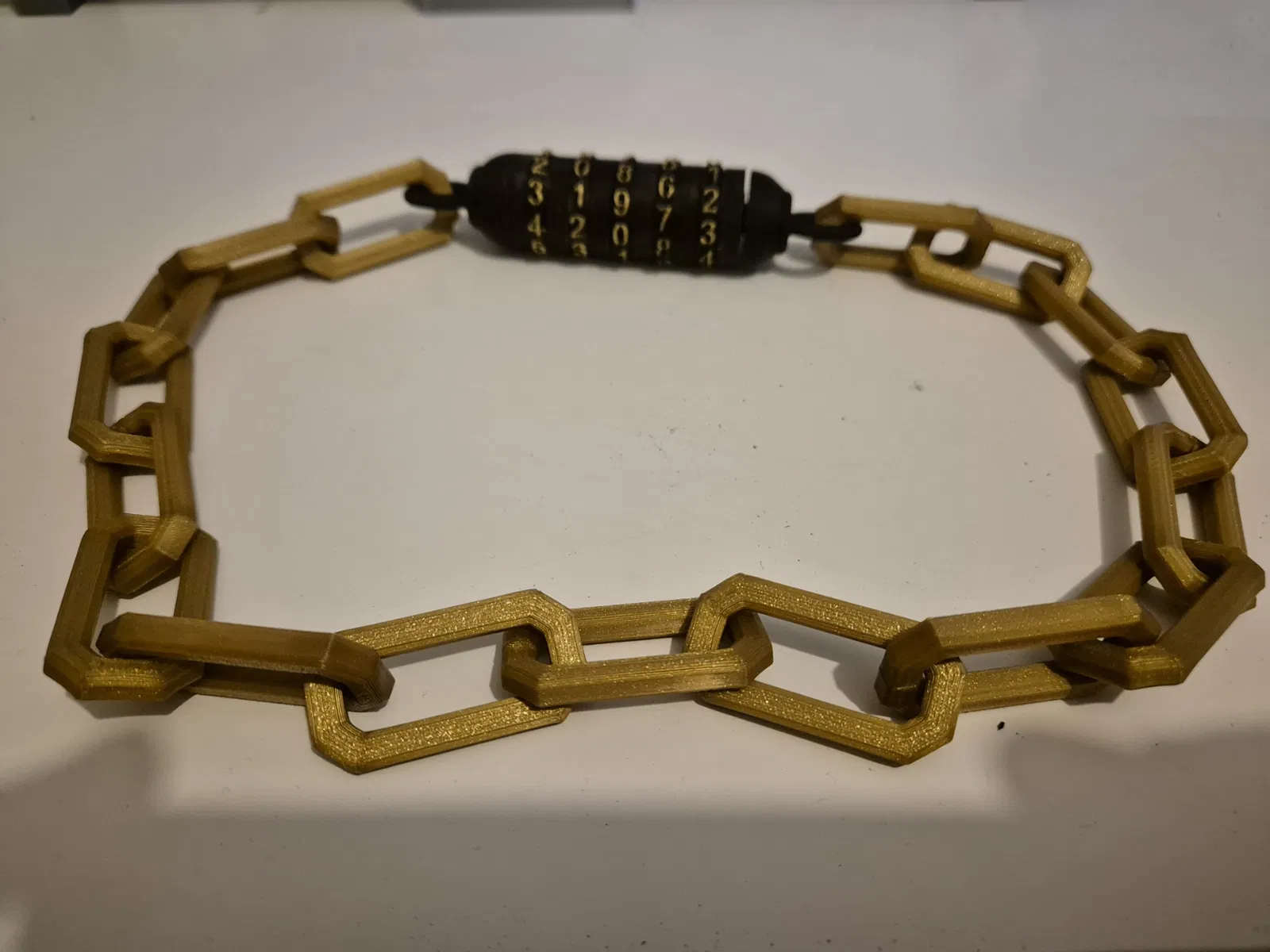

Tùy chọn, bạn có thể dán các vòng vào các đầu và gắn một sợi dây chuyền.

Có các mắt xích hở và mắt xích kín. Gắn lần lượt một mắt xích hở, rồi một mắt xích kín, v.v. và kết thúc sợi dây chuyền ở độ dài mong muốn bằng một mắt xích hở, sau đó gắn vào vòng thứ hai.

Chú ý! Ổ KHÓA NÀY KHÔNG CUNG CẤP BẤT KỲ AN NINH NÀO!!!
