Công cụ đánh dấu fletching cho mũi tên kiểu dán

Tại sao?

Đây là một công cụ nhỏ được thiết kế để trượt lên mũi tên của bạn để bạn có thể sử dụng bút chì cơ khí hoặc bút đánh dấu để vẽ các đường cho việc gắn các loại lông dính, chẳng hạn như XSWings, Spin Vanes, Spinwings, v.v.

Tham số

Có hai mẫu STL ví dụ được bao gồm, nhưng mục đích sử dụng là mở tệp OpenSCAD và thay đổi các cài đặt cho phù hợp với mũi tên và sở thích của bạn. Tất cả các tùy chọn đều có thể chỉnh sửa:

• Đường kính trục mũi tên
• Đường kính ngoài
• Chiều dài của rãnh đánh dấu
• Độ rộng của rãnh đánh dấu
• Số lượng rãnh đánh dấu
• Độ dày của hỗ trợ giữa các rãnh đánh dấu
• Loại đế mở hoặc đóng
• Chiều cao và chiều rộng của bộ căn chỉnh nock
• Chiều dài của đế trước khi rãnh đánh dấu đầu tiên bắt đầu

Có các chú thích bên cạnh mỗi tham số trong tệp .scad giải thích cách sử dụng của chúng.

Có sự lựa chọn giữa loại mở hoặc đóng:

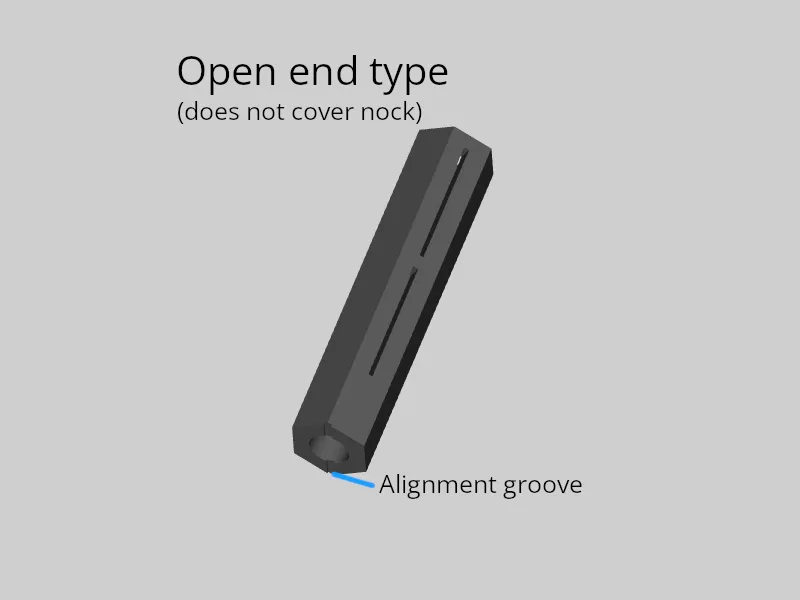

Loại mở là để trượt từ đầu mũi, nơi các nock rộng hơn đáng kể so với đường kính trục, hoặc nơi việc căn chỉnh với hướng nock không quan trọng, tức là: bạn có nock chốt và có thể xoay chúng cho phù hợp sau này. Có một rãnh được đánh dấu ở đáy của jig nếu bạn muốn căn chỉnh với các nock của bạn.

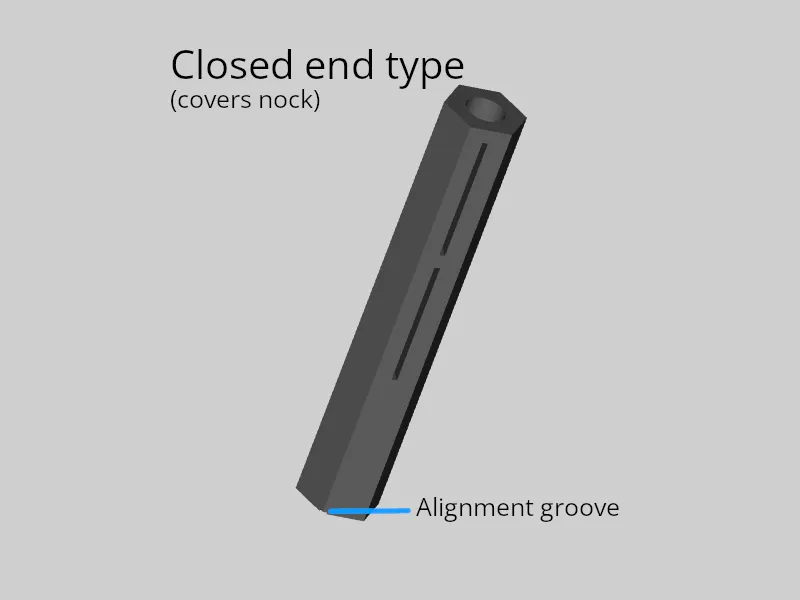

Loại đóng là khi bạn không thể xoay các nock của mình tự do. Bạn có thể chọn có một bộ căn chỉnh nock ở đáy của jig mà bạn đẩy nock vào như thể đó là dây, đảm bảo căn chỉnh chính xác.
