Bộ kẹp lông mũi tên (Arrow Fletching Jig)

Đây là thiết kế cực kỳ đơn giản cho một bộ kẹp lông mũi tên (fletching jig). Nó được thiết kế để dùng ít nguyên liệu nhất có thể và các bộ phận dễ thay thế, giúp các câu lạc bộ tiết kiệm chi phí khi in số lượng lớn.

Nguyên liệu bổ sung:

• 6 bộ ốc vít M3 25mm
• 2-3 sợi dây thun

Lắp ráp:

• Chọn tay kẹp lớn hoặc nhỏ -> in 3 cái
  • Tôi khuyên dùng tay kẹp nhỏ cho bộ dụng cụ mang theo, còn tay kẹp lớn phù hợp cho xưởng hoặc nếu bạn dùng lông mũi tên dài.
• Chọn đế lớn hoặc nhỏ -> in 1 cái
  • Nên dùng đế nhỏ cho bộ dụng cụ di động, và đế lớn cho xưởng vì nó ổn định hơn.
• Chọn kẹp nhỏ hoặc kẹp truyền thống (trad clamp) -> in 3 cái
  • Kẹp nhỏ vừa với cánh lông tiêu chuẩn rất tốt, kẹp truyền thống có độ mở rộng hơn để chứa được lông tự nhiên và dài hơn.
• In 6 cái nút vặn ốc và nút vặn bu lông.

1. In mọi thứ và gỡ bỏ hỗ trợ (supports). Tôi thấy dùng tuốc nơ vít đầu dẹp là cách tốt nhất để gỡ support trong các lỗ hoặc góc bo tròn.
2. Lắp nút vặn ốc. Các nút vặn được thiết kế nhỏ hơn một chút so với thực tế. Hãy hơ nóng nhẹ ốc rồi ấn cẩn thận vào nút để có độ khít chặt.
3. Lắp nút vặn bu lông. Tương tự, phần này cũng được làm nhỏ hơn. Vặn bu lông vào nút, mặt lõm là nơi đặt đầu bu lông. Trước khi vặn chặt hoàn toàn, cho một chút keo siêu dính vào mặt sau đầu bu lông rồi mới siết chặt.
4. Lắp ráp các phần còn lại, mọi thứ khá trực quan và dễ hiểu.

Cách sử dụng:

1. Điều chỉnh kẹp đến độ cao phù hợp trên các tay kẹp.

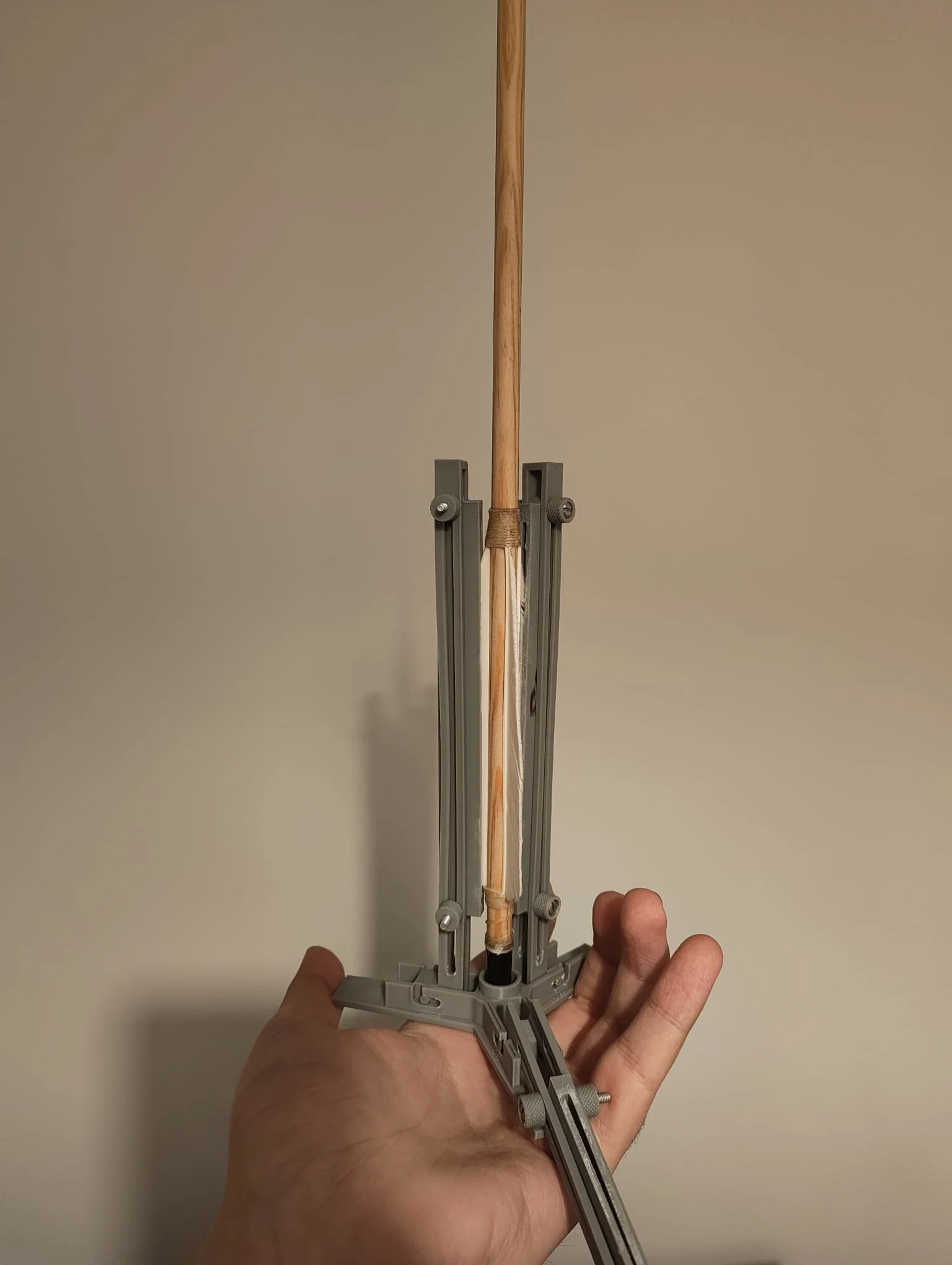

2. Đặt thân mũi tên vào jig.
3. Gắn lông mũi tên vào kẹp và bôi keo.
4. Gập các tay kẹp lên và ép lông vào thân mũi tên.

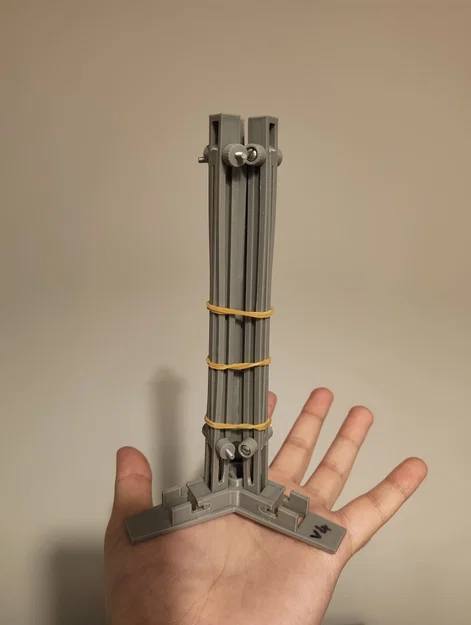

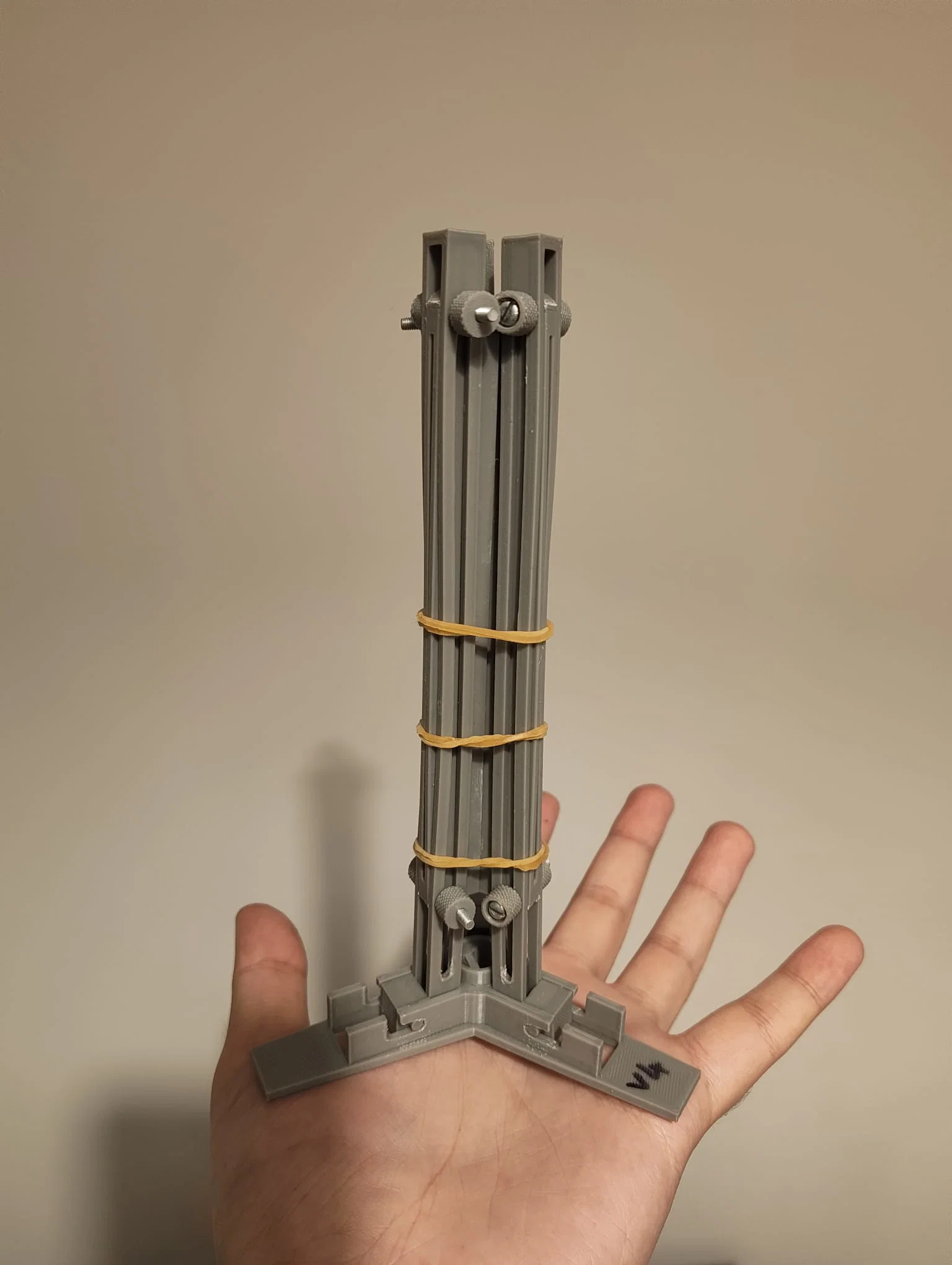

5. Dùng dây thun quấn vào phía trên và dưới của jig để tạo lực ép đồng đều giúp lông bám chắc khi keo khô.
