Kệ Sáu Trục

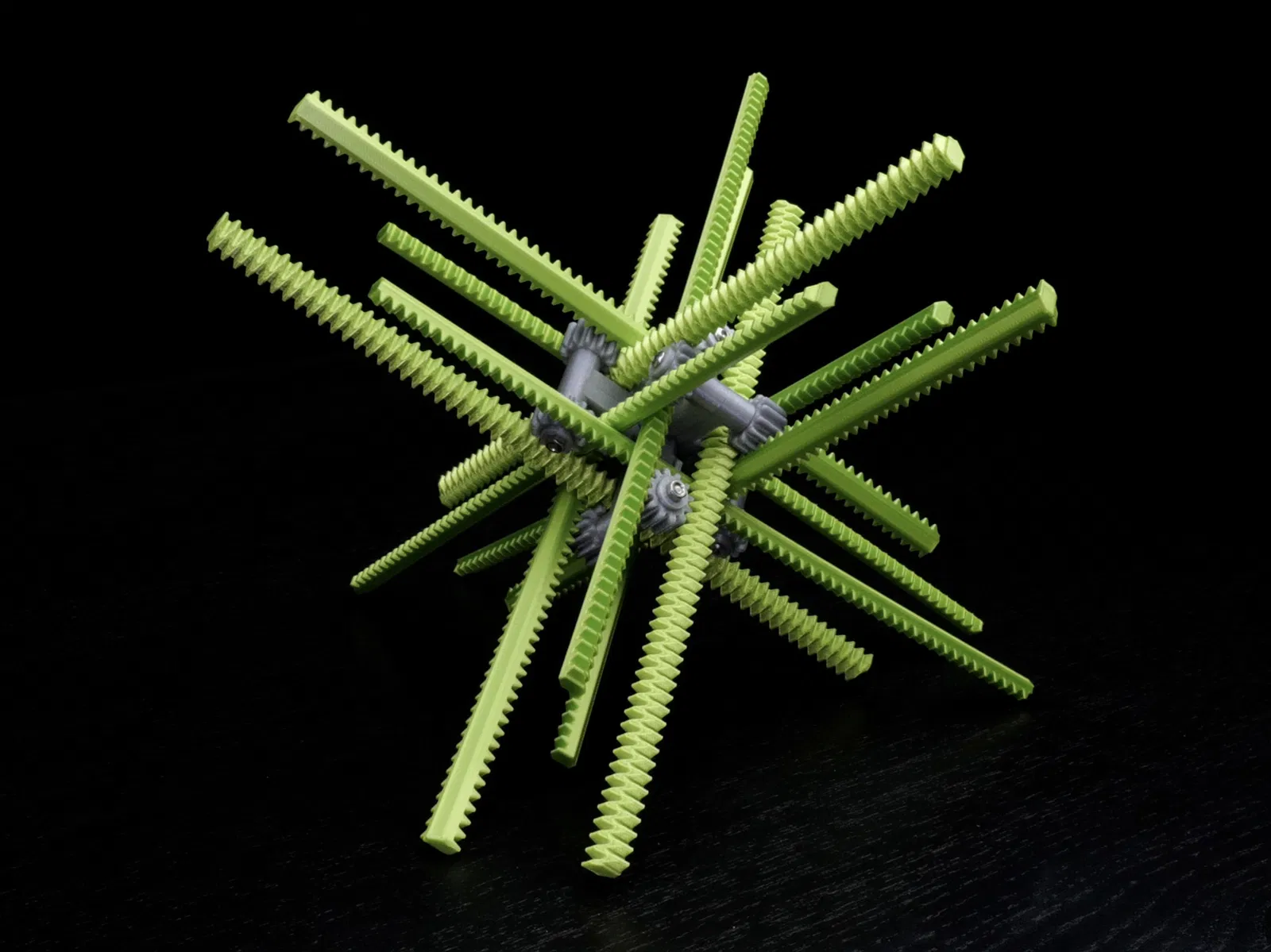

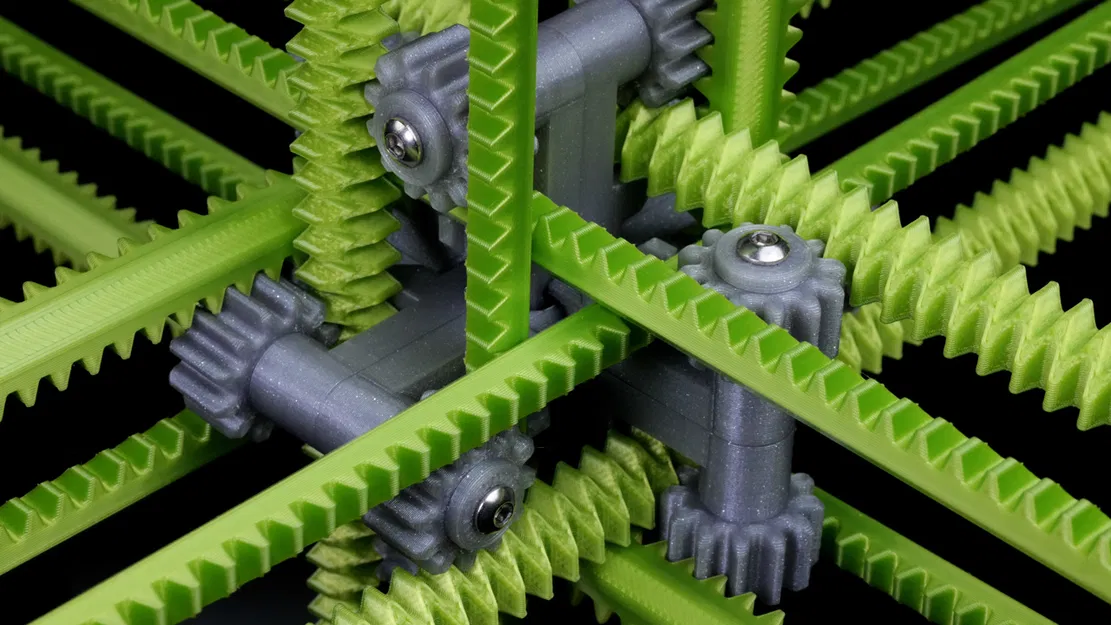

Trong cơ chế đối xứng này, việc di chuyển một trong mười hai thanh vào hoặc ra khỏi lõi sẽ di chuyển tất cả các thanh còn lại. Lực được truyền quanh lõi bởi các bánh răng ăn khớp với các thanh răng trên các thanh.

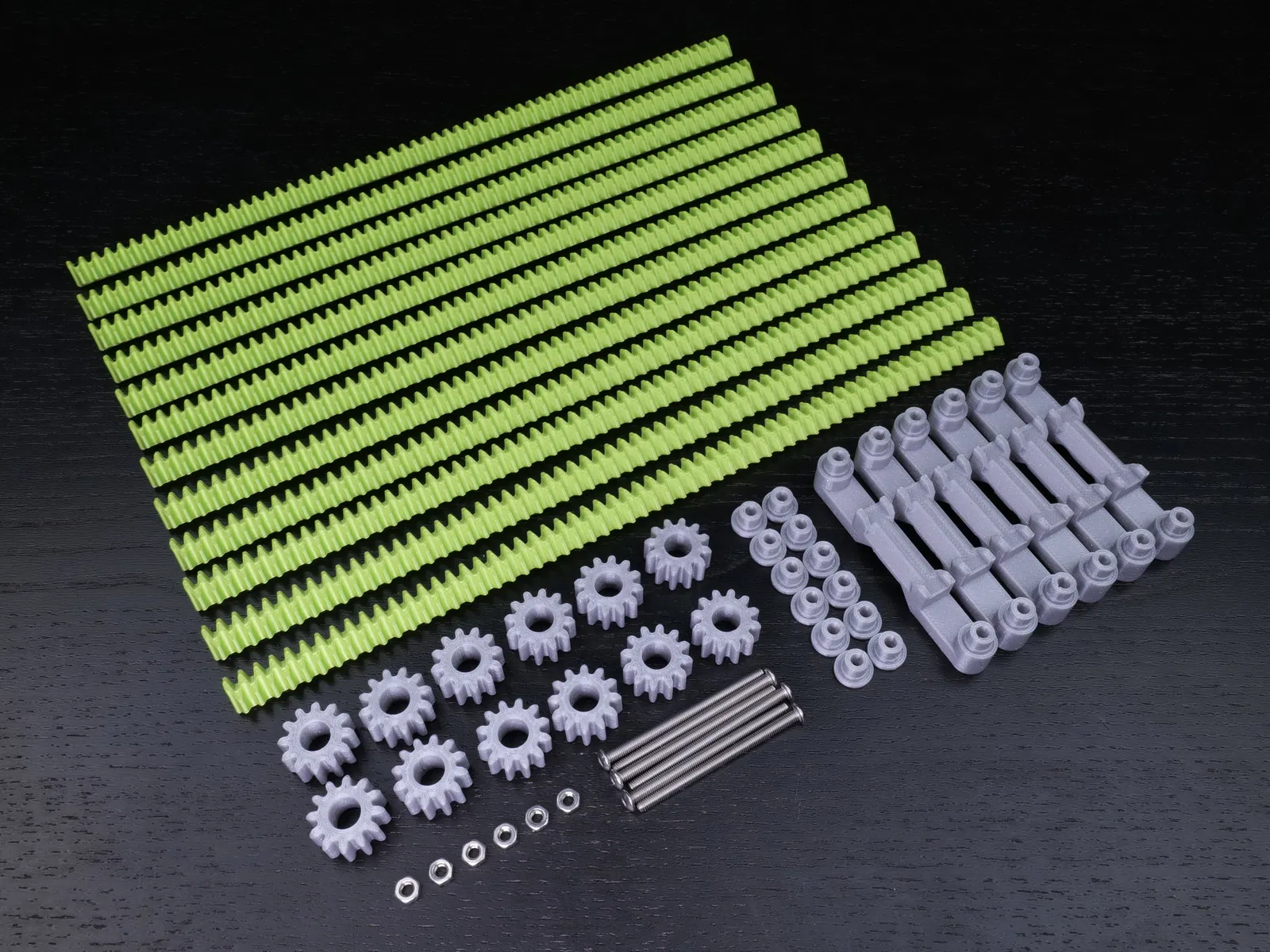

Để chế tạo cái này, bạn sẽ cần mười hai bản sao của bộ phận thanh, mười hai bản sao của bộ phận bánh răng, mười hai bản sao của bộ phận nắp, sáu bản sao của bộ phận lõi, sáu đai ốc M3 và sáu bu lông M3 dài 45mm. Bộ phận lõi yêu cầu một miếng hỗ trợ nhỏ ở giữa, nhưng mặt khác tất cả các bộ phận sẽ in mà không cần hỗ trợ.

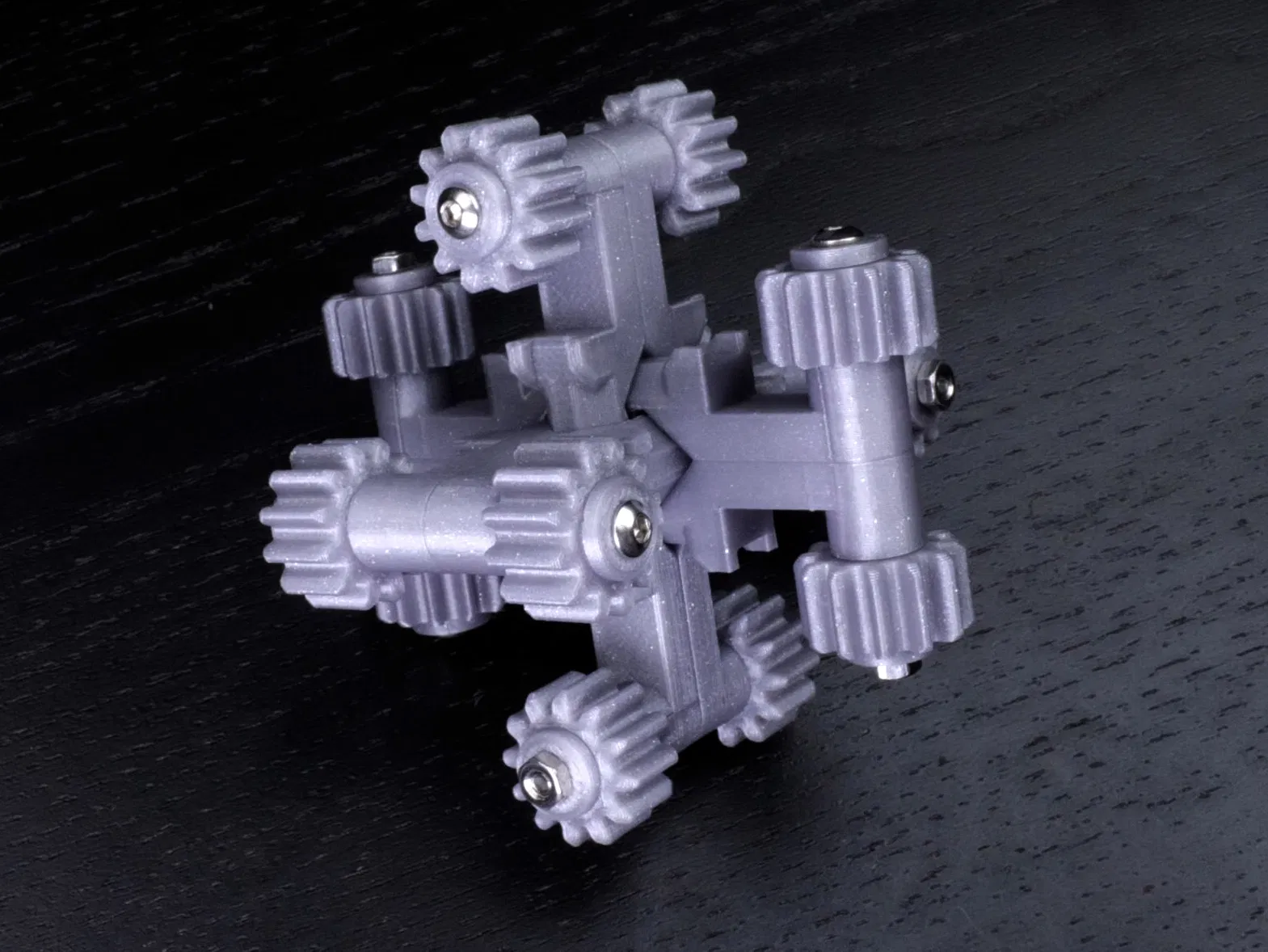

Đầu tiên, lắp ráp sáu bộ phận lõi, theo cùng cách mà câu đố mài sao được lắp ráp. (Cảm ơn Saul Schleimer vì ý tưởng sử dụng thiết kế này cho lõi). Tiếp theo, lắp bu lông bánh răng vào lõi. Mỗi bu lông đi qua (theo thứ tự) một bộ phận nắp, một bánh răng, hai bộ phận lõi, một bánh răng và một bộ phận nắp. Cuối cùng, luồn các thanh qua lõi.

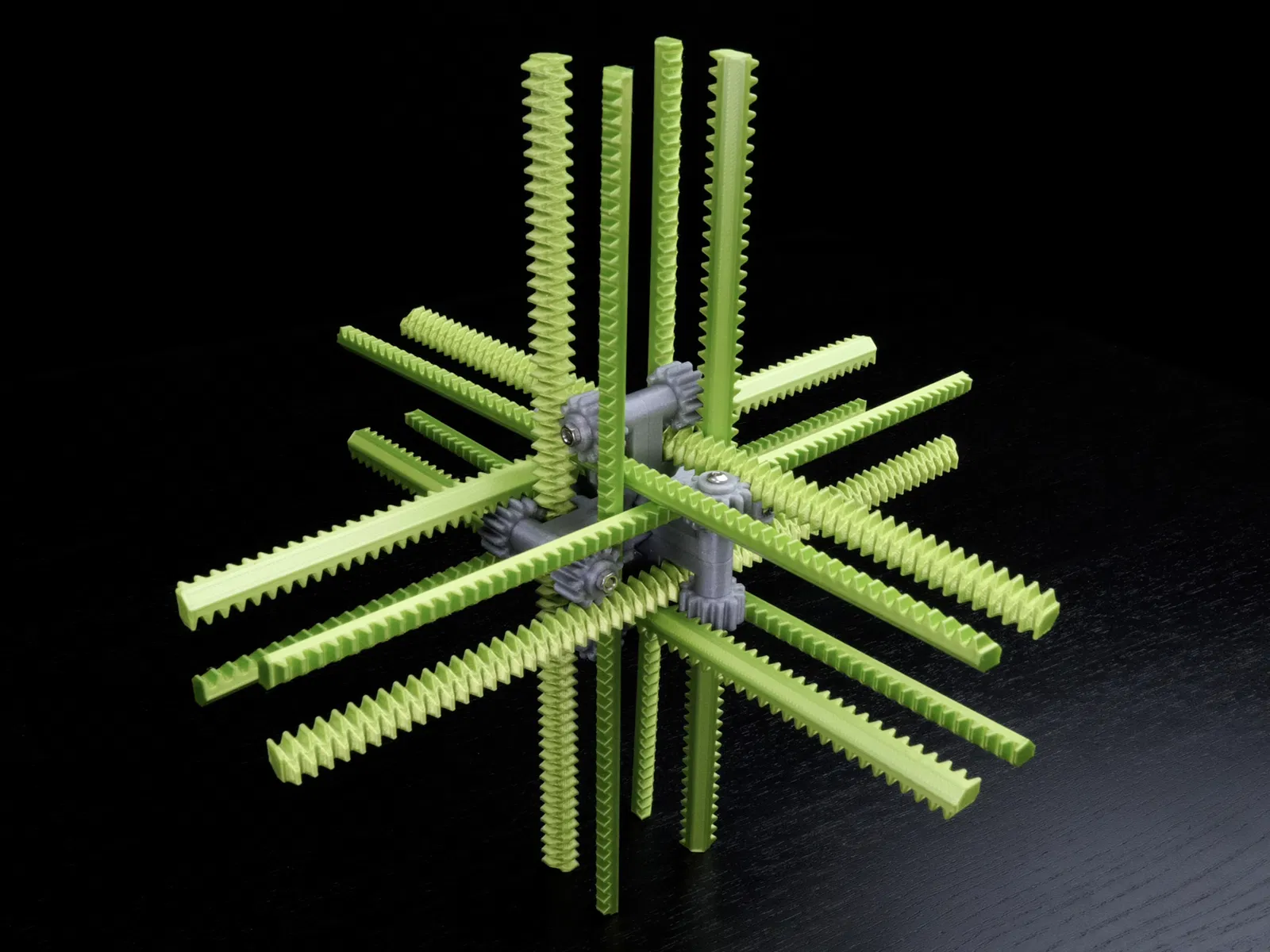

Tôi thấy bước cuối cùng này rất khó thực hiện, đặc biệt là nếu bạn muốn các thanh được xếp vào lõi với khoảng cách như nhau. Tôi thường xuyên nới lỏng bu lông và nhấc bánh răng lên để di chuyển các thanh răng vào vị trí tốt hơn. Các thanh răng cũng có hai cách khác nhau để lắp. Hãy xem kỹ ảnh để xem hướng cho phép khoảng cách của các thanh vào lõi là như nhau.
