Thiết bị Sắp xếp Đầu Pipette (200 µL)

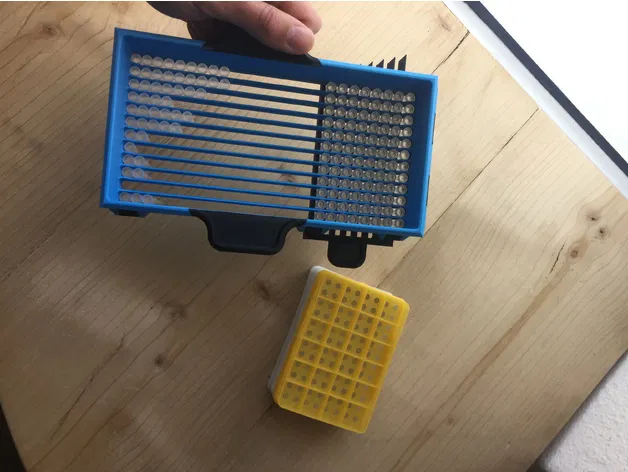

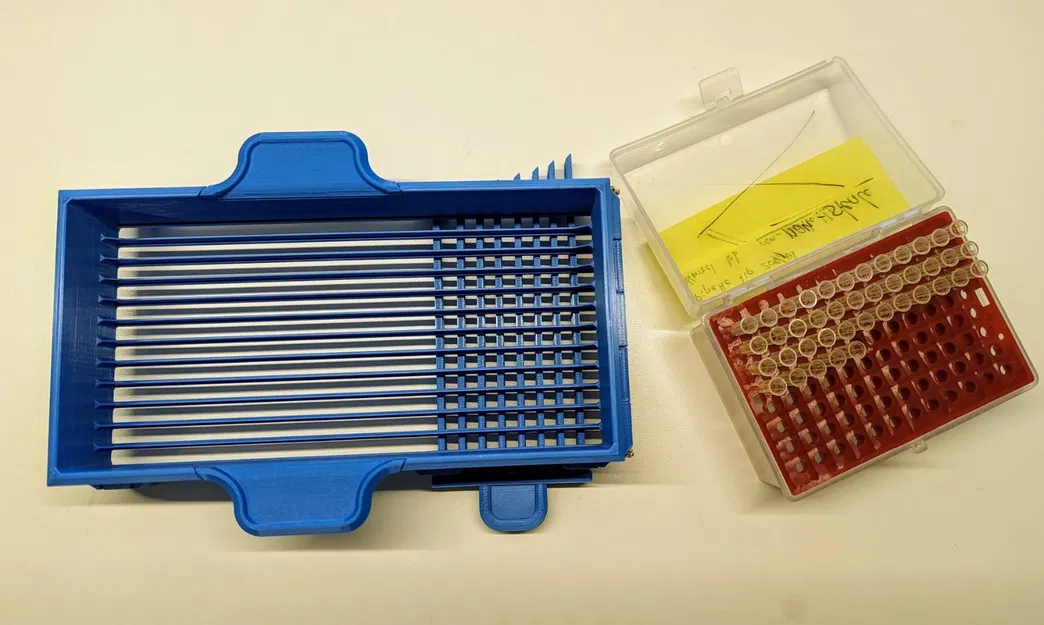

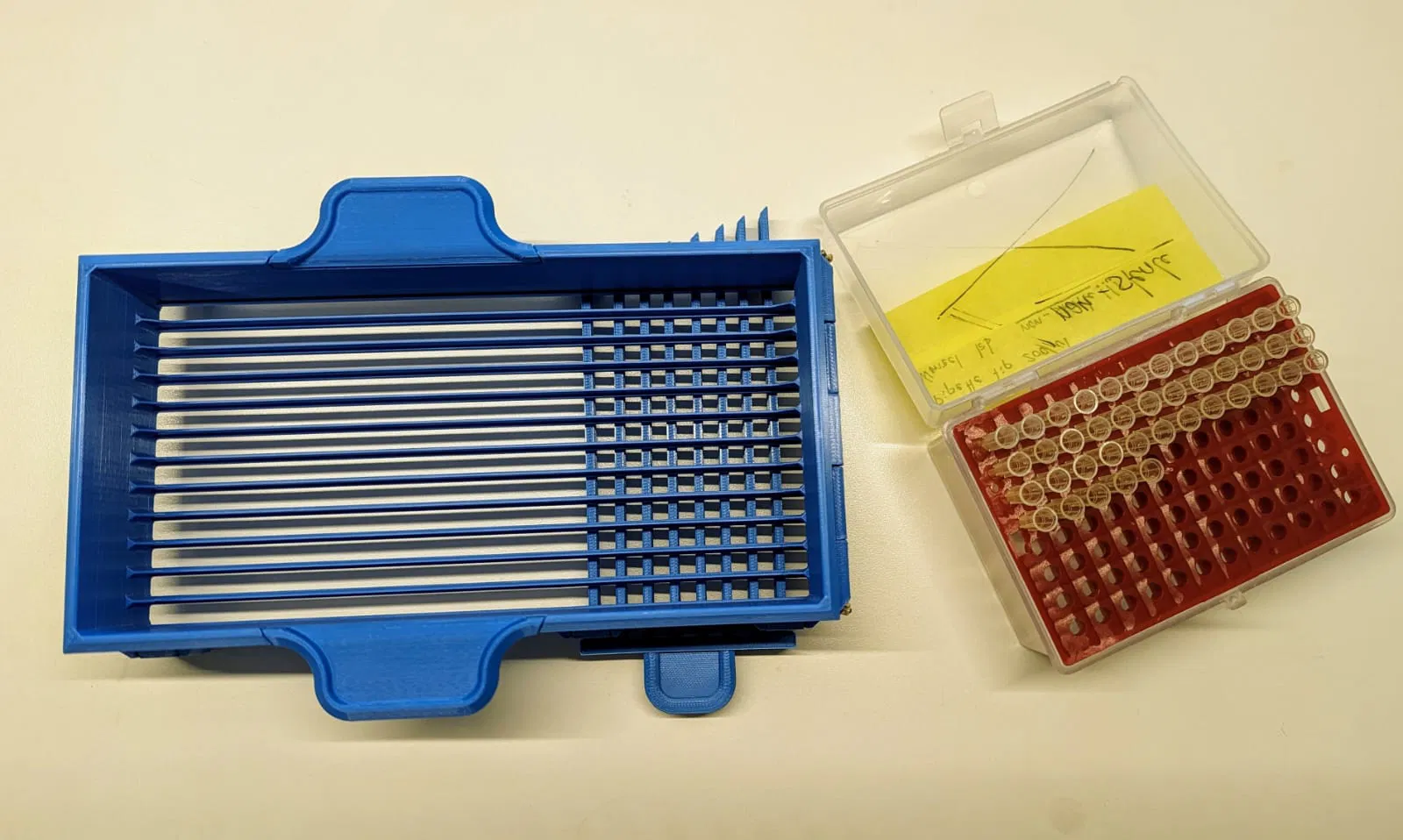

Thiết bị sắp xếp đầu pipette 'Elster' là một công cụ in 3D thông minh, được thiết kế để nhanh chóng sắp xếp và chuyển 200 µL đầu pipette vào hộp đựng, loại bỏ công việc thủ công tốn nhiều công sức. Chúng tôi chia sẻ lại thiết bị này để phân phối tốt hơn (nguồn gốc https://www.thingiverse.com/thing:4268044). Thiết bị được tùy chỉnh đặc biệt cho các đầu pipette trung tính 200 µL của hãng Sarstedt (mã đặt hàng. 70.760.002). Kích thước quan trọng để tương thích là chiều rộng bên dưới mép đầu pipette, vì đầu sẽ trượt trên thanh ray của thiết bị tại điểm này.

Đây là liên kết (https://a360.co/2JQscTy) đến tệp Fusion 360 tham số, cho phép tùy chỉnh dựa trên số đo đường kính ở 'cổ' và 'bụng' của đầu pipette cụ thể của bạn.

Để hiểu cách thiết bị này hoạt động và xem nó hoạt động, vui lòng tham khảo video bên dưới.

Để hoàn thành việc lắp ráp 'Elster', bạn cũng sẽ cần bốn nam châm có đường kính 3 mm và chiều cao 2 mm. Để in thành công, chúng tôi khuyên dùng cài đặt độ cao lớp 0.2 mm, độ dày tường 1.2 mm (3x 0.4 mm) và mật độ lưới 50%. Chỉ cần in ba tệp, 'ElsterM main body', 'ElsterM small parts' và 'ElsterM comb'; các tệp khác là phụ tùng thay thế.
