Vỏ Nam Châm Cho Raspberry Pi Zero 2 W

Đây là một cái vỏ cho Raspberry Pi Zero 2 W.

• Có rất nhiều mẫu vỏ cho Raspberry Pi, nhưng hầu hết chúng được thiết kế đa dụng, tức là cung cấp quyền truy cập vào mọi loại cổng kết nối trên Raspberry Pi.
• Tôi sử dụng Raspberry Pi Zero 2 W làm máy chủ Linux đơn giản, nên tôi không cần truy cập GPIO và camera. Ngoài ra, sau khi cài đặt, cũng không cần truy cập thẻ micro SD.
• Tôi cần truy cập cổng mini HDMI và micro USB.
• Tôi cần kiểm tra trạng thái của Raspberry Pi qua đèn LED.
• Tôi muốn gắn vỏ vào tường bằng nam châm.
• Tôi không muốn sử dụng thêm bất kỳ con ốc nào. Nắp vỏ nên được gài vào thân vỏ.

Cập nhật (tháng 10 năm 2023)

• Để bề mặt nắp vỏ mịn màng và sạch sẽ hơn, tôi đã thay đổi thiết kế nắp bằng cách làm lỗ thông gió nhỏ hơn (cập nhật file nguồn FreeCad và cover.stl) và tối ưu hóa cài đặt máy in (cập nhật file 3mf).

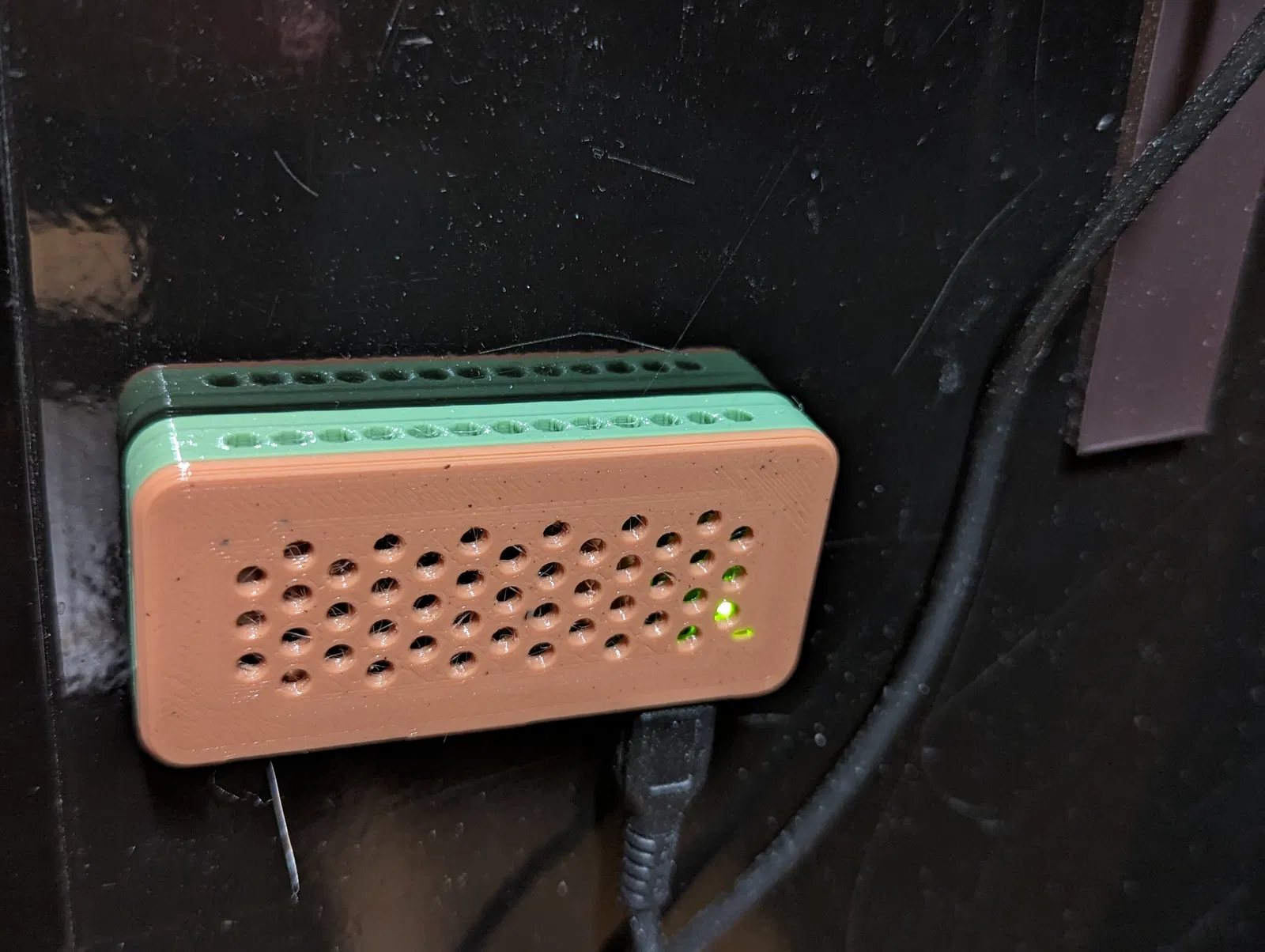

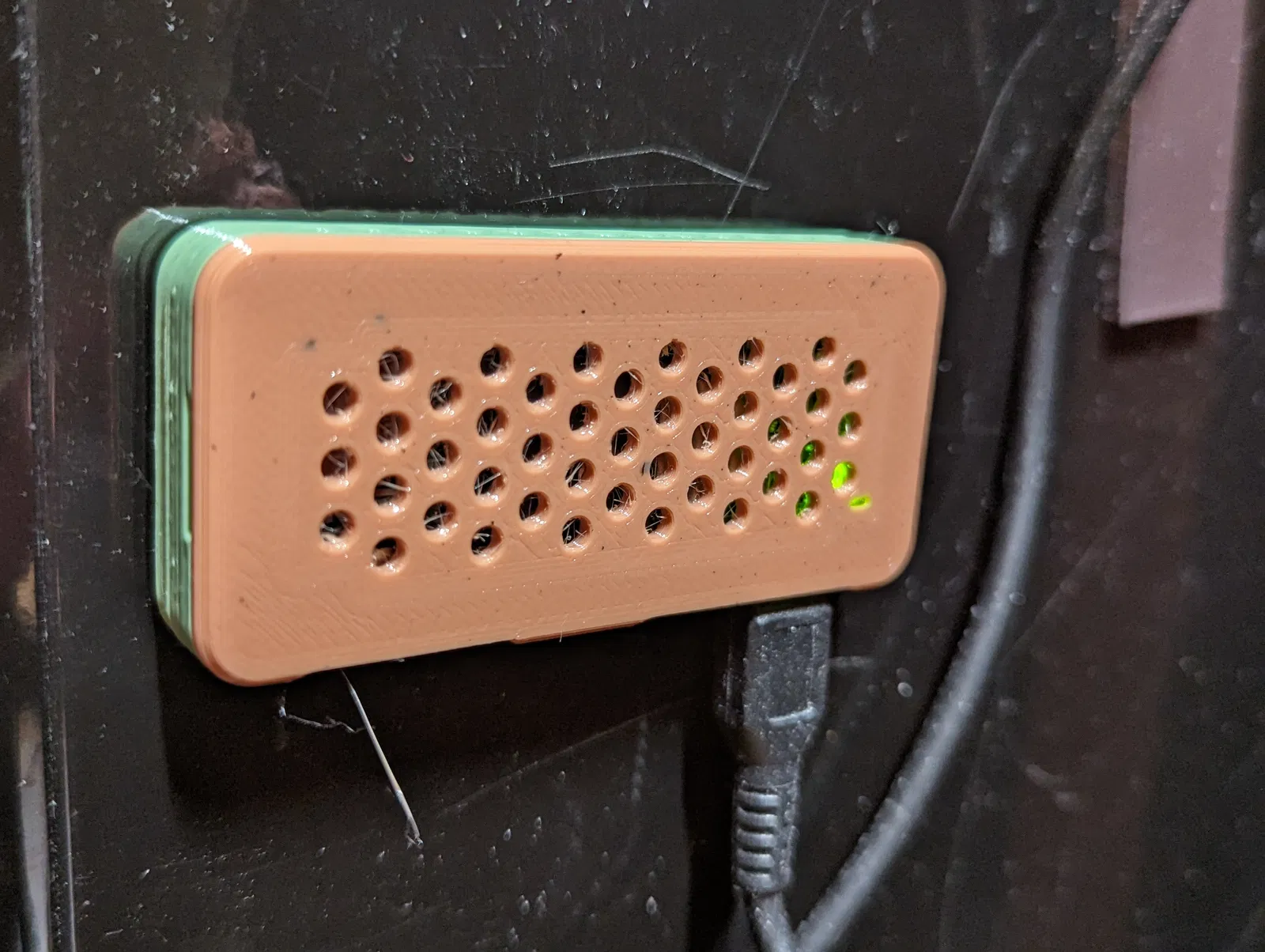

Thiết kế mới

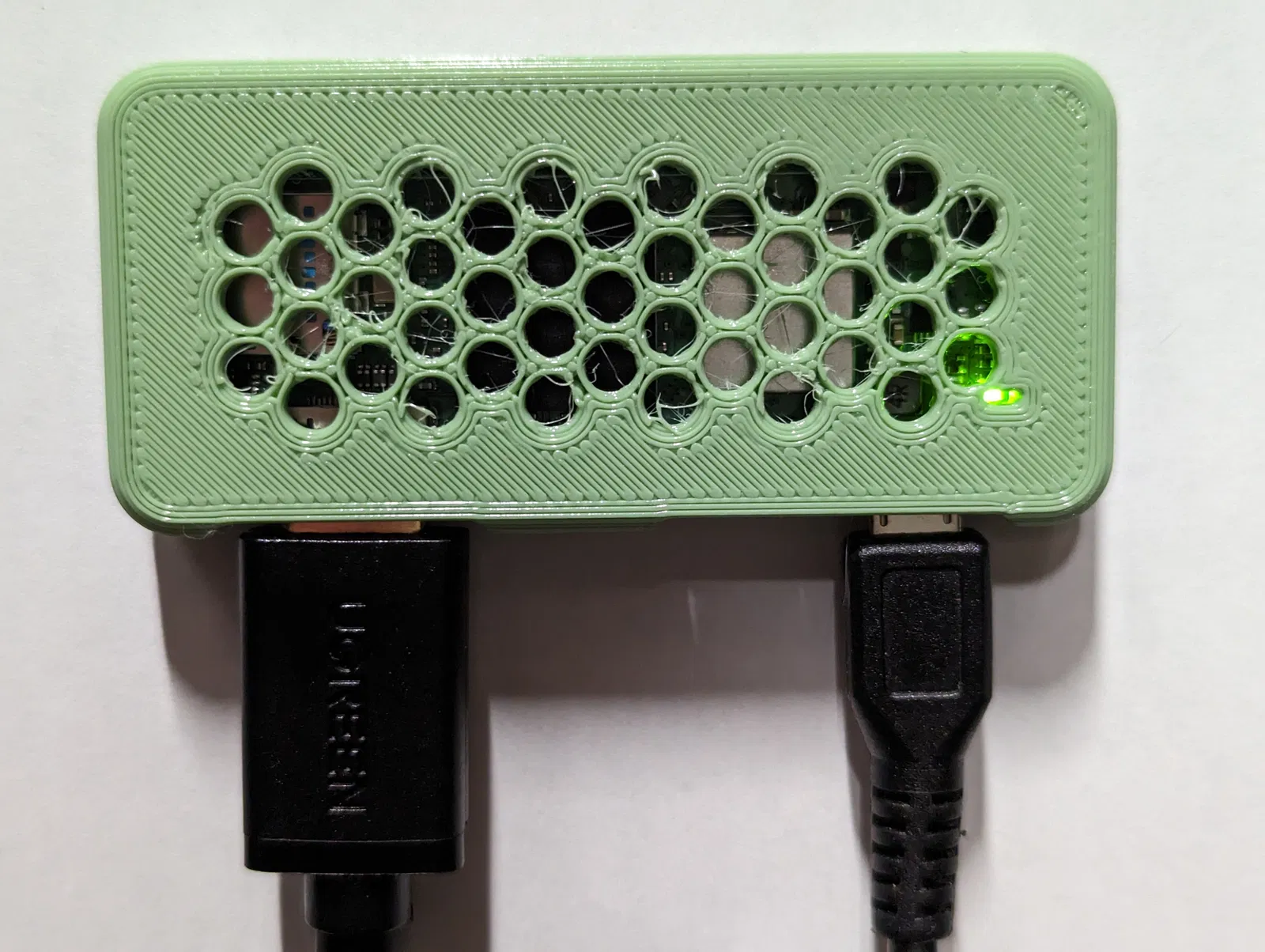

Thiết kế cũ

Hướng dẫn

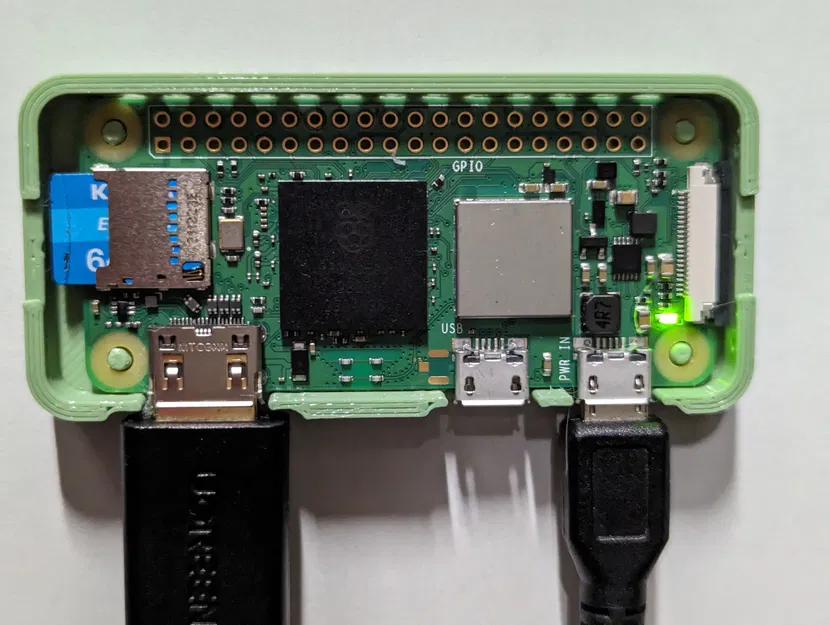

• Lắp thẻ SD đã cấu hình vào Raspberry Pi, và đặt nó vào trong vỏ.
• Gài nắp vỏ lại.
• Tôi đang sử dụng hai viên nam châm tròn đường kính 16mm, dày 2mm.
  • Nếu bạn cắt file 3mf đính kèm, vui lòng chèn nam châm khi máy in dừng và tiếp tục in.
  • Nếu bạn có nam châm với hình dạng khác, hãy mở file FCStd đính kèm bằng FreeCad và sửa đổi hình dạng của Sketch007 cho phù hợp với nam châm của bạn. Đồng thời, thay đổi chiều dài của Pocket001 để giữ độ dày nam châm của bạn. Sử dụng nam châm có độ dày dưới 2mm; nếu không, bạn cần thay đổi chiều cao tổng thể của vỏ.
