Vỏ Case Máy Đếm Geiger GK-Mini v2.x

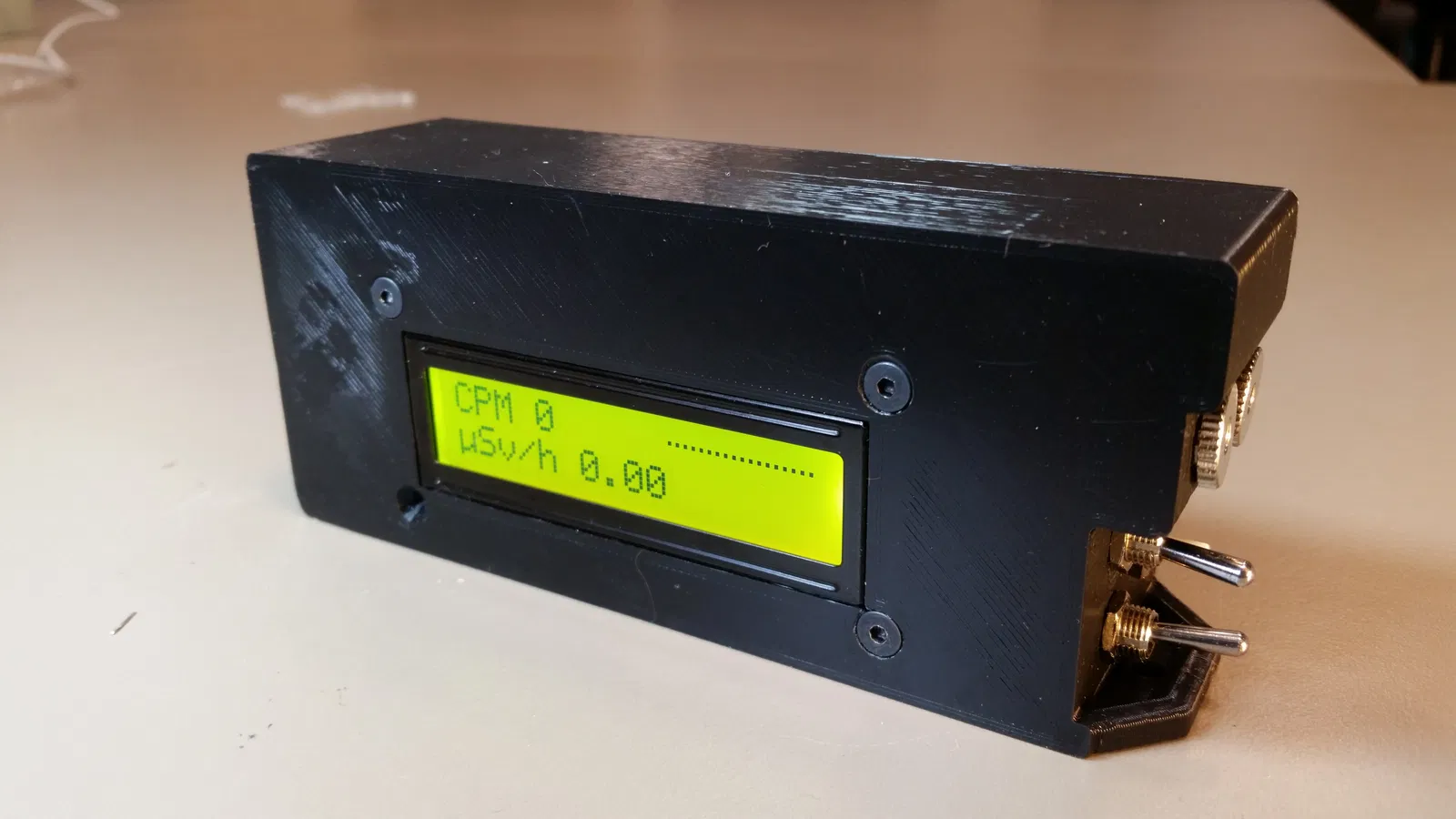

Đây là một vỏ case cho bộ kit máy đếm Geiger GK-Mini. Bạn có thể tìm thêm thông tin về bộ kit tại đây. Tôi không phải là người bán hay nhà thiết kế của bộ kit này, chỉ là một người dùng muốn có một vỏ nhỏ gọn, tiện mang theo. Lưu ý rằng tôi đang dùng phiên bản 1.5 của bộ kit. Tôi chưa thử nghiệm vỏ case này với phiên bản hiện tại của bộ kit! Mẫu thiết kế này dựa trên phiên bản 1.x của tôi, có tham khảo ý kiến từ nhà thiết kế bộ kit. Nếu bạn có phiên bản cũ hơn với ba trụ đỡ, bạn nên xem thiết kế khác của tôi.

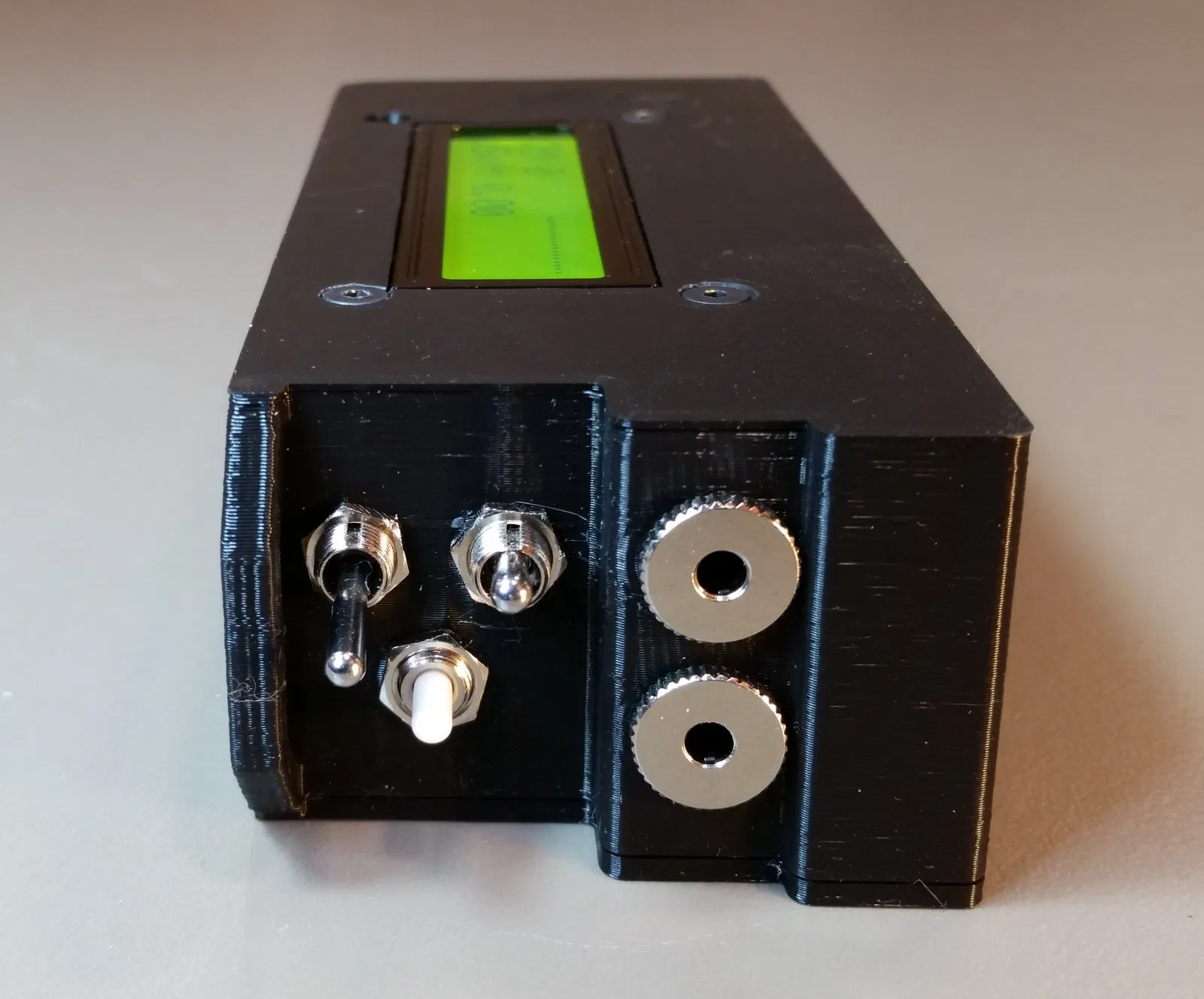

Mục tiêu thiết kế/tính năng: • Thiết kế nhỏ gọn, dễ lắp ráp • Công tắc nguồn • Công tắc thứ hai để điều khiển đèn nền hoặc tắt tiếng • Nút chọn • Không gian cho hai ống SBM-20 song song • Các jack cắm nguồn, dữ liệu serial và âm thanh cho phép sử dụng cả khi kết nối và độc lập

In với hỗ trợ, mật độ vật liệu (infill) đặc, chiều cao lớp 0.15 mm. Một góc nghiêng (threshold) 85 độ sẽ cho hỗ trợ tối ưu trong Cura vì chỉ có một phần nhô ra cần hỗ trợ. Đối với vật liệu, tôi đã sử dụng eSun PLA+. Bạn sẽ cần dùng taro M3 cho các lỗ vít. Ngoài ra, bạn có thể khoan chúng ra và sử dụng ốc ren cấy. Hãy đảm bảo dùng một ít mút hoặc keo nến để giữ ống SBM-20 không bị xê dịch.

Vì không gian chật hẹp, mọi thứ cần được lắp ráp theo một thứ tự nhất định.

1. Lắp ống, công tắc, jack TRRS dưới cùng và màn hình LCD
2. Lắp bo mạch chính, cẩn thận căn chỉnh các chân header trên màn hình LCD với các ổ cắm trên bo mạch
3. Lắp nút nhấn và jack TRRS phía trên

Nguồn điện từ jack dữ liệu/nguồn đi qua công tắc nguồn SPDT. Do đó, công tắc nguồn thực sự chọn giữa pin bên trong và nguồn điện bên ngoài, khi có sẵn. Jack được đấu dây đặc biệt để ngăn nguồn điện gây hại cho các đường dữ liệu trong quá trình cắm nóng. T - Tx R - Rx R - GND S - +5V

Jack 3.5mm thứ hai có thể dùng cho tai nghe. Bạn có thể sẽ muốn sử dụng một loại bộ điều chỉnh âm lượng analog nối tiếp để bảo vệ tai.

PHỤ KIỆN: 4x ốc đầu phẳng M3 x 12mm (Tôi dùng loại lục giác đen vì chúng trông ngầu) 4x ốc đầu phẳng M3 x 10mm (Nên dùng loại Phillips ở đây, vì bạn phải tháo chúng ra để thay pin) 2x jack TRRS Tensility 50-00041 3.5mm 2x công tắc siêu nhỏ E-Switch 100SP1T1B1M1QEH 1x nút nhấn C&K 8125SHZBE (Có phản hồi xúc giác lách cách!) Bộ chuyển đổi UART PL2303HX và cáp TRRS 3.5mm (ebay)
