Vỏ cho GK-Mini Geiger Counter v1.x

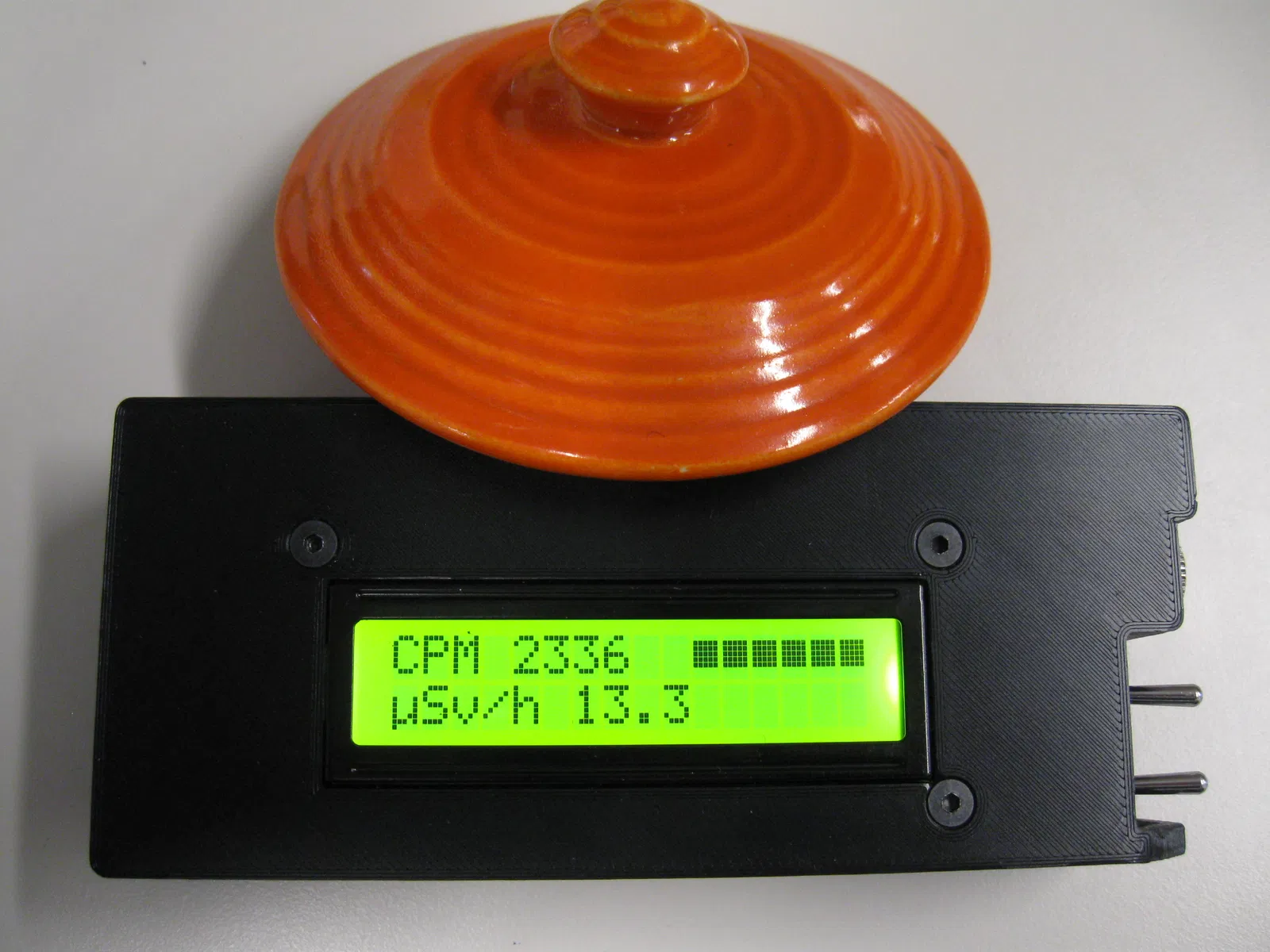

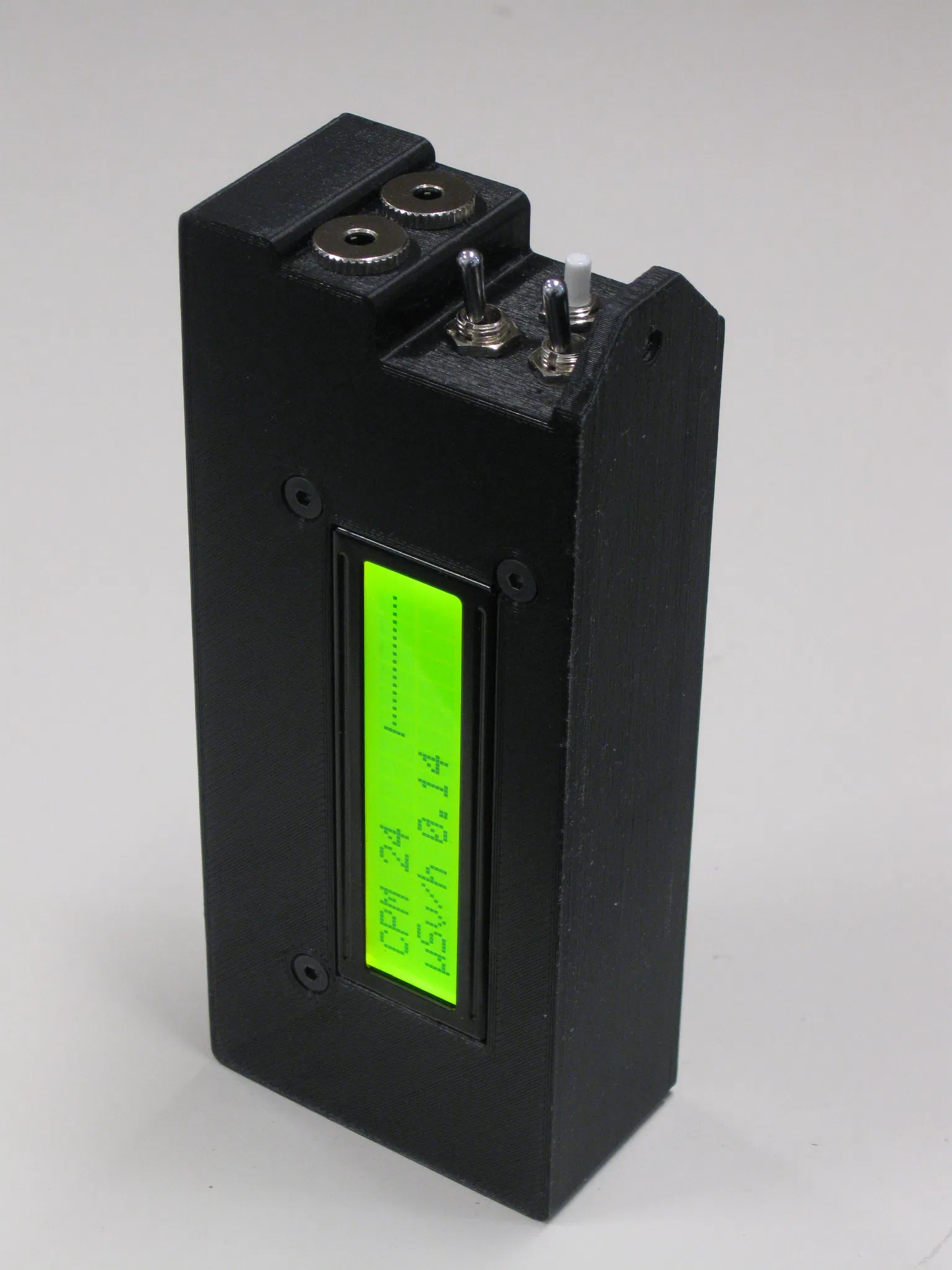

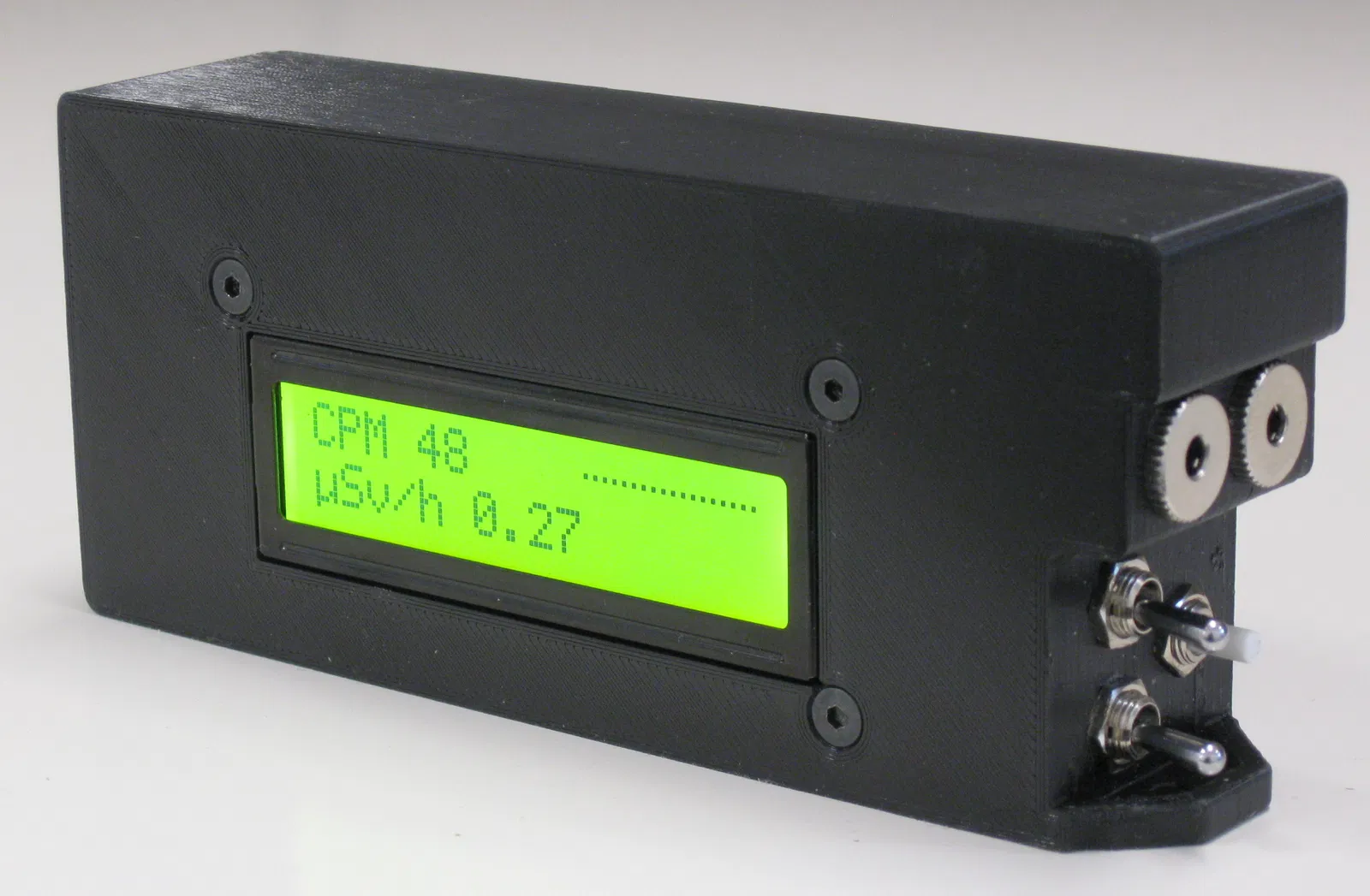

Đây là một cái vỏ cho bộ đếm Geiger GK-mini. Bạn có thể tìm thêm thông tin về bộ kit tại đây. Tôi không phải là người bán hay người thiết kế bộ kit này, chỉ là một người dùng muốn có một cái vỏ nhỏ gọn, di động thôi. Lưu ý là tôi đang dùng phiên bản PCB 1.5 nha. Còn phiên bản mới hơn thì bạn xem mẫu khác của tôi nha. Thiết kế này được làm bằng Fusion360. Nếu bạn muốn sửa đổi thì đó là cách tốt nhất.

Mục tiêu/tính năng thiết kế:

• Thiết kế nhỏ gọn, dễ lắp ráp
• Công tắc nguồn
• Công tắc thứ hai để điều khiển đèn nền hoặc tắt tiếng
• Nút chọn
• Có chỗ cho hai ống SBM-20 song song (chưa thử nghiệm)

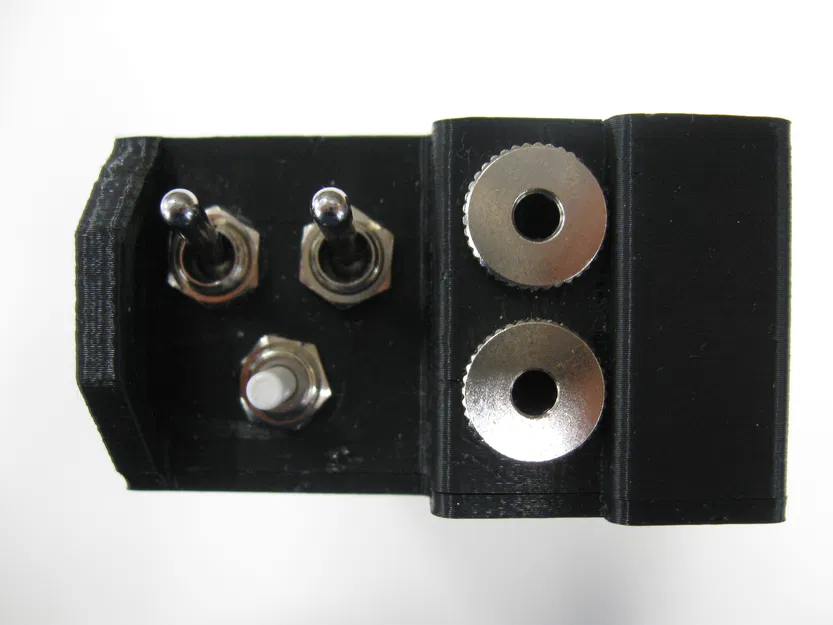

• Các jack cắm nguồn, dữ liệu nối tiếp và âm thanh cho phép sử dụng cả có dây và độc lập

In không cần support, solid infill, độ cao lớp 0.15 mm. Tôi đã dùng eSun PLA+. Tôi đã cố gắng căn chỉnh lỗ vít sao cho có thể siết chặt bằng vít. Tuy nhiên, tốt nhất là bạn nên chạy taro M3 qua trước. Hoặc bạn có thể khoan và dùng ốc ren cấy. Lưu ý là bạn có thể cần bẻ cong bộ thu IR trên bo mạch về phía sau để nó không bị cạ vào thành vỏ. Nhớ dùng một ít mút hoặc keo nến để giữ ống SBM-20 không bị xê dịch.

Vì không gian chật hẹp, mọi thứ cần được lắp ráp theo một thứ tự nhất định.

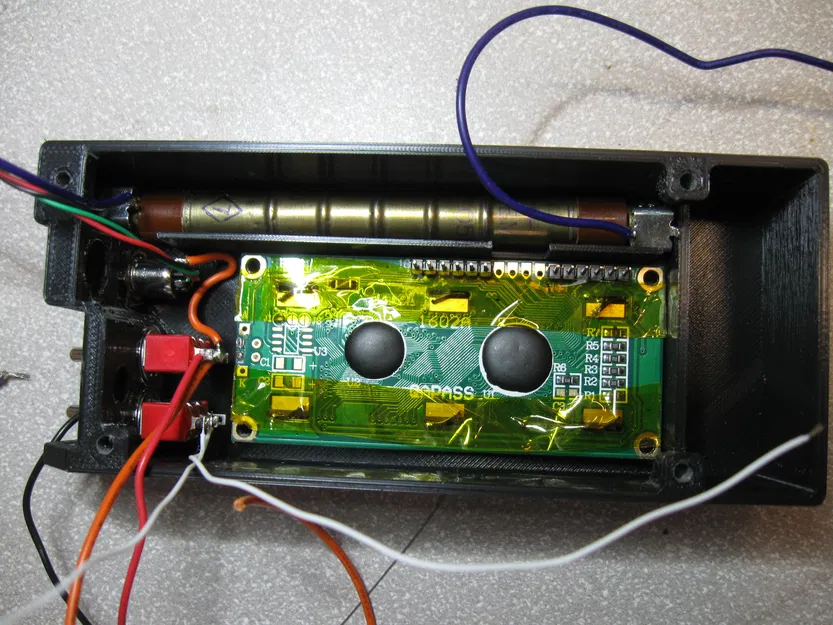

1. Lắp ống, công tắc, jack TRRS dưới cùng và màn hình LCD

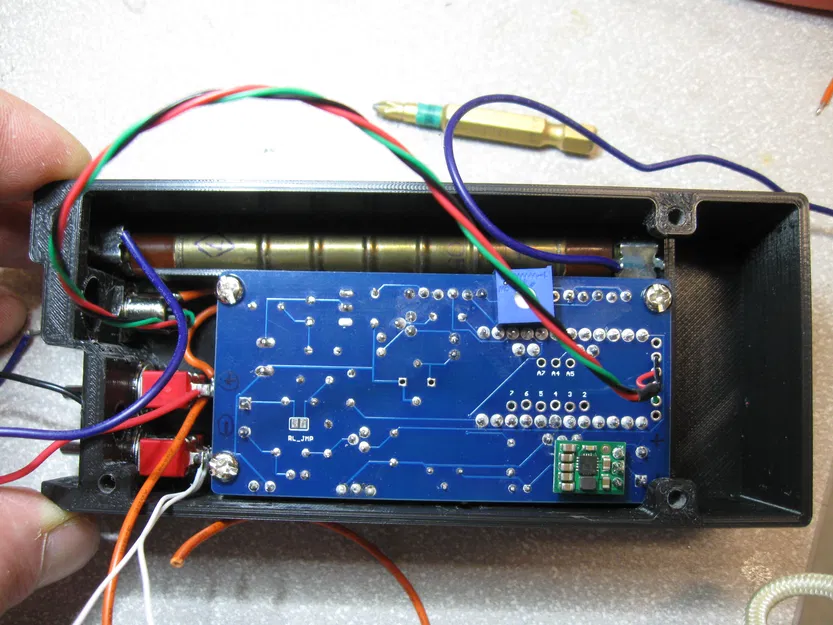

2. Lắp bo mạch chính, cẩn thận căn chỉnh các chân header trên màn hình LCD với các ổ cắm trên bo mạch
3. Lắp nút nhấn và jack TRRS phía trên

Nguồn điện từ jack dữ liệu/nguồn đi qua công tắc nguồn SPDT. Do đó, công tắc nguồn thực sự chọn giữa pin bên trong và nguồn điện bên ngoài khi có sẵn. Jack cắm được đấu dây đặc biệt để ngăn nguồn điện làm ảnh hưởng xấu đến đường dữ liệu khi cắm nóng. T - Tx R - Rx R - GND S - +5V

Jack 3.5 mm thứ hai có thể dùng cho tai nghe. Bạn có thể sẽ muốn dùng một loại điều khiển âm lượng analog nào đó để bảo vệ tai mình.

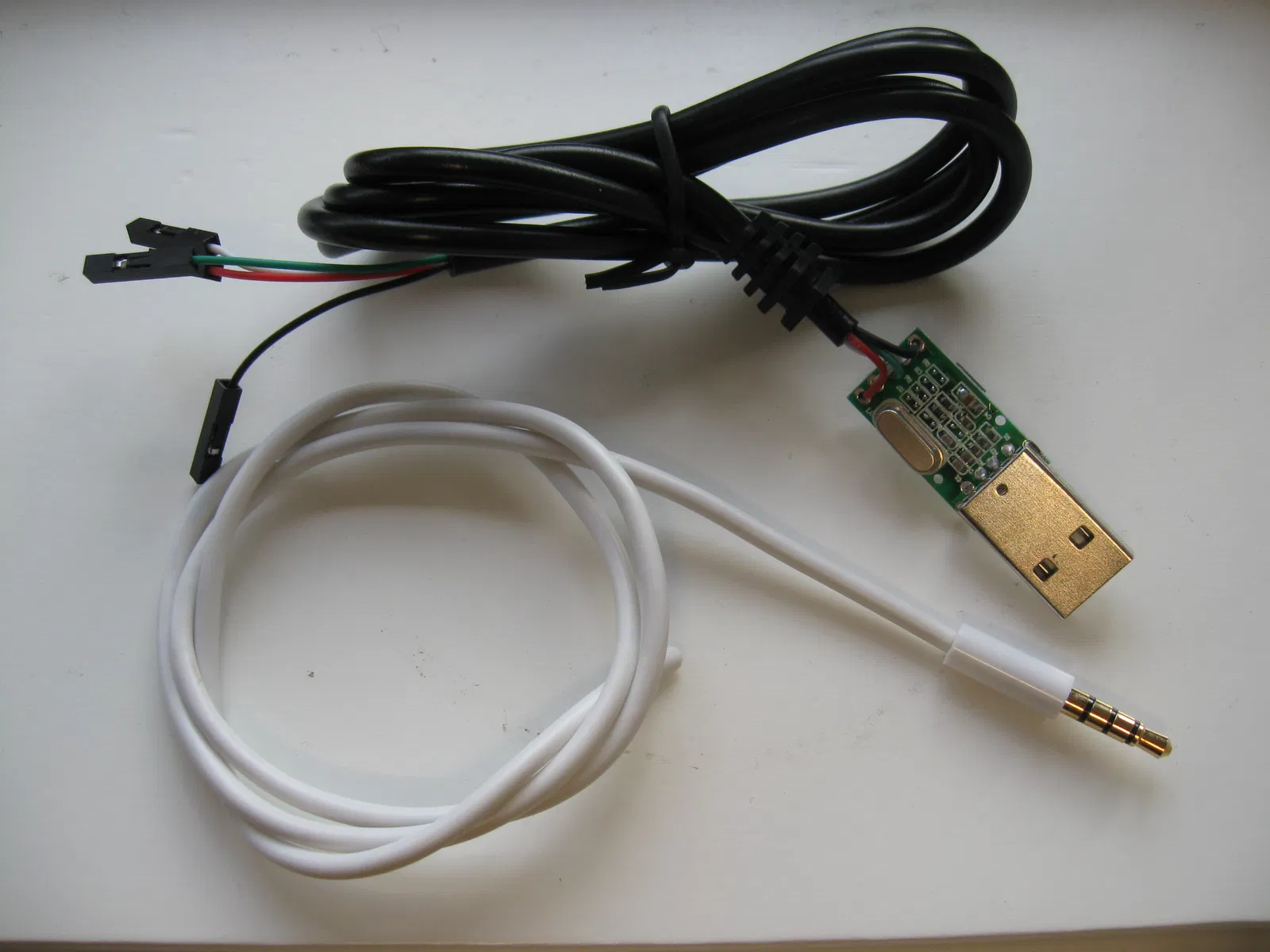

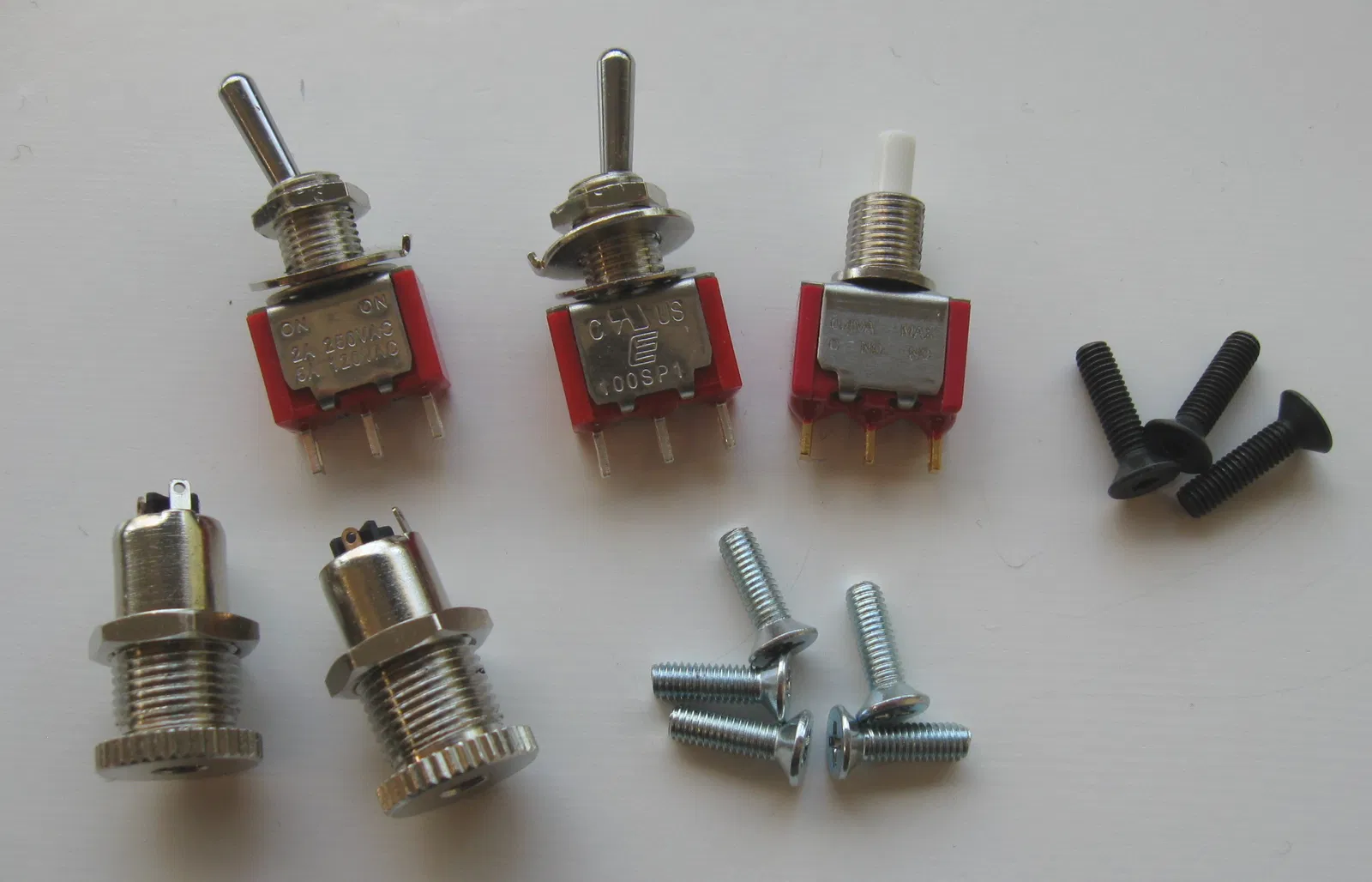

PHỤ KIỆN: 3x ốc M3 x 12mm đầu phẳng (Tôi dùng loại lục giác đen vì nhìn ngầu) 4x ốc M3 x 10mm đầu phẳng (Dùng Phillips ở đây thì tiện, vì bạn phải tháo chúng ra để thay pin) 2x Jack TRRS 3.5mm Tensility 50-00041 2x Công tắc gạt siêu nhỏ E-Switch 100SP1T1B1M1QEH 1x Nút nhấn C&K 8125SHZBE (Có cảm giác bấm nảy!) Bộ chuyển đổi UART PL2303HX và cáp TRRS 3.5mm (ebay)
