Nhẫn Cuộn Giấy Cardboard Cho Bambu Lab AMS (parametric)

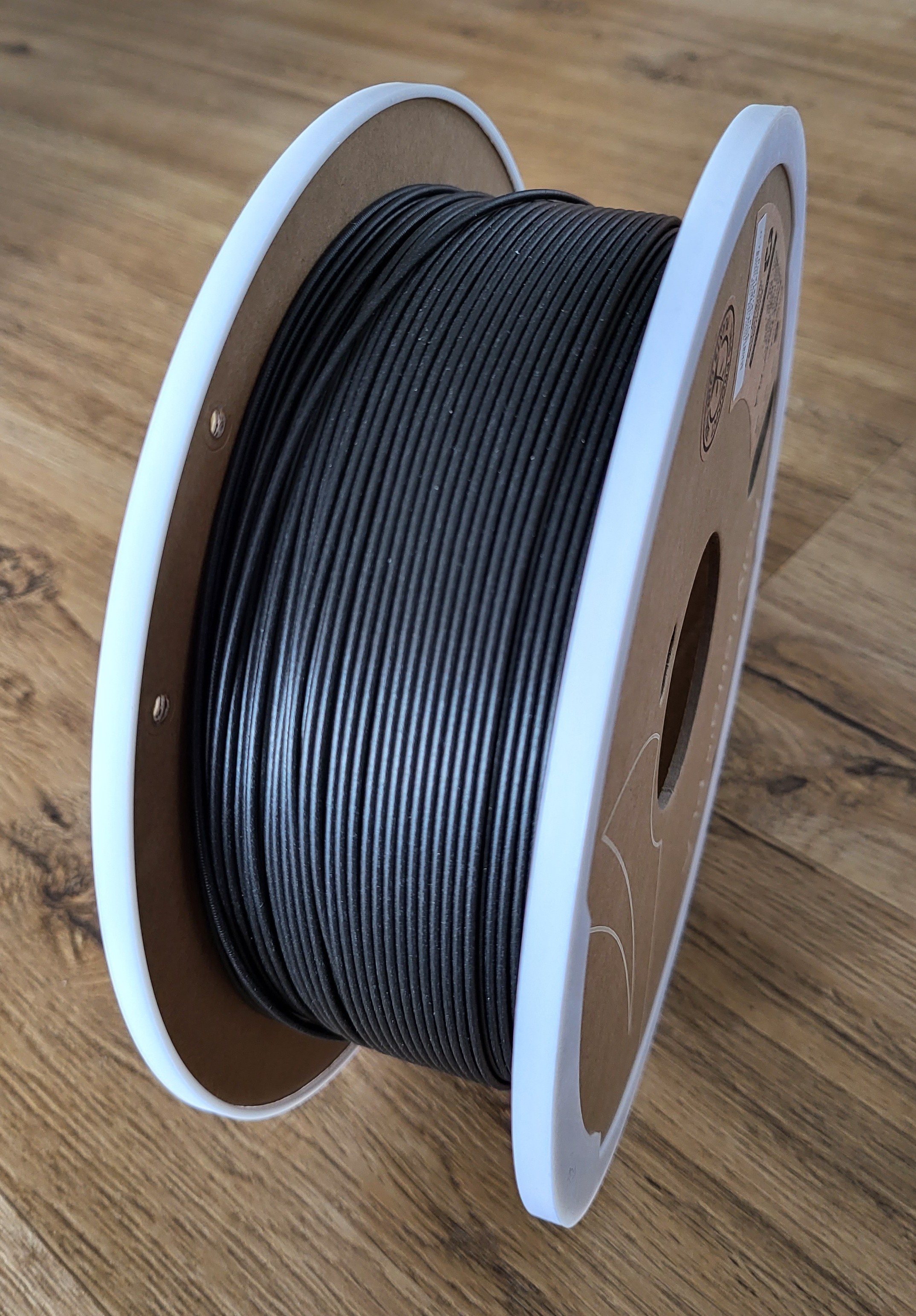

Cái nhẫn cuộn dây duy nhất để thống trị tất cả! Bambu Lab không khuyến khích dùng sợi nhựa có cuộn bằng giấy với AMS, vì chúng có thể tạo ra bụi và làm kẹt con lăn, hoặc các cạnh giấy có thể bị sờn, gây ra sự cố. Bằng cách gắn mô hình này vào các cuộn giấy, chỉ có nhựa mới tiếp xúc với AMS, giải quyết các vấn đề này. Nếu bạn thích những gì tôi đang làm, hãy thả tim 👍 cân nhắc tham gia câu lạc bộ của tôi hoặc mua cho tôi một ly cà phê! 😃👍 ### Tương thích Đã thử nghiệm với các cuộn dây bằng giấy từ các nhãn hiệu sợi nhựa sau: * 3DE Premium

• 3DQF
• Anycubic
• Canadian Filaments
• Creality
• Duramic
• Elegoo
• eSun
• Filamentive
• Filaments.ca
• FIXDRY
• GNVTNTP
• Inland
• Jayo
• KYUUBI
• Matter3D
• OtterTek
• Overture
• OVV3D
• Polymaker (ví dụ: PolyTerra / PolyLite)
• Print Bed
• real Filament
• Redline
• Reflow
• Smartfil
• Sparta3D
• X3D
• Ziro
• (Cuộn dây giấy của Jessie quá rộng cho AMS) Nếu bạn thấy mô hình này hoạt động với một nhãn hiệu sợi nhựa có cuộn bằng giấy không có trong danh sách này, vui lòng để lại một lượt làm hoặc bình luận và tôi sẽ thêm nó vào danh sách! ### Hướng dẫn in Tôi khuyên bạn nên in tệp cardboard_spool_ring thông thường trước và đảm bảo đường kính là 202 mm. Nếu nó không vừa với AMS của bạn hoặc bạn gặp sự cố khác, hãy xem chương Phiên bản / Khắc phục sự cố bên dưới. Bạn cũng có thể xem các lượt làm và xem liệu có ai đó đã sử dụng cùng loại sợi nhựa với bạn và sử dụng các tham số đặc biệt để làm cho nó hoạt động hay không. In đẹp mà không cần hỗ trợ với PLA ở độ cao lớp 0.20 mm. Tôi đã cung cấp tệp STL (để sử dụng trong slicer yêu thích của bạn) cũng như tệp thiết kế Fusion 360, phòng khi bạn cần thay đổi cho nhãn hiệu sợi nhựa có kích thước cuộn hoặc kiểu lỗ khác. Tôi cũng đã cung cấp hai tệp “.gcode.3mf” (một cho Bambu Basic PLA, một cho Generic PLA) mà bạn có thể đưa trực tiếp vào thẻ microSD, cắm vào Bambu Lab X1C của bạn và in từ màn hình cảm ứng. Nếu máy in của bạn không có độ chính xác về kích thước, bạn có thể phải thay đổi tỷ lệ bản in xuống / lên. Nếu bạn đang sử dụng Bambu Lab X1C để in trên Cool Plate, hãy đảm bảo chỉ thoa một lượng keo rất nhẹ, nếu không bạn có thể khó gỡ nó ra khỏi tấm mà không làm hỏng. Nếu bạn có một cái, tôi thực sự khuyên bạn nên in nó trên tấm PEI có kết cấu mà không cần dùng keo, điều này giúp gỡ bản in rất dễ dàng mà không bị hư hại. Vật liệu khác đã được chứng minh là rất tốt là TPU 95A, như Overture High-Speed TPU 95A (cảm ơn @Rob_1000624 đã gợi ý!). ### Phiên bản / Khắc phục sự cố Vì kích thước của mỗi AMS và cuộn dây bằng giấy là hơi khác nhau, bạn có thể cần in một phiên bản khác để nó hoạt động. Hãy xem qua các bước sau và thử chúng theo thứ tự cho đến khi sự cố của bạn được giải quyết. * Nếu AMS không đóng lại, hãy thử in cardboard_spool_ring-thinner
• Nếu các cạnh của cuộn dây bằng giấy không đều hoặc lung lay (như một số người dùng với cuộn dây Overture đã báo cáo), hãy thử in cardboard_spool_ring-thinner_straight * Vì phiên bản này không có phần khớp nối ở bên cạnh, bạn cần dán nó vào cuộn dây, bằng keo CA hoặc thoa một ít keo dán trên mặt.
• Nếu vòng in chỉ vừa rất lỏng trên cuộn dây và rơi ra, hãy thử in cardboard_spool_ring-smaller
• Nếu cuộn dây bằng giấy quay trên vòng in, hãy thoa một chút keo dán lên vòng.
• Nếu cuộn giấy bằng giấy và vòng in bị trượt trong AMS, hãy thử in lại vòng bằng cách sử dụng cài đặt "fuzzy" trong Bambu Studio là 0.2/0.2 Nếu không có cách nào trong số này giải quyết được sự cố của bạn, vui lòng viết một bình luận, giải thích vấn đề của bạn. ### Thông số Bạn có thể sửa đổi thiết kế này trong Fusion 360 bằng cách sử dụng các tham số để làm cho nó phù hợp với nhiều loại cuộn dây và kích thước AMS khác nhau. Bạn có thể thay đổi chúng bằng cách nhấp vào Solid → Modify → Change Parameters. Đây là tổng quan về các giá trị tham số và giá trị của phiên bản cardboard_spool_ring thông thường: Tên tham số Giá trị Mô tả bottom_thickness 1 mm Độ dày của bộ phận tiếp xúc với cuộn dây ở mặt bên. cardboard_thickness 3 mm Độ dày của bìa cứng trên cuộn dây. spool_diameter 200 mm Đường kính của cuộn dây. edge_thickness 1 mm Độ dày của bộ phận bao quanh mép cuộn giấy và nằm trên con lăn trong AMS, làm tăng đường kính của cuộn dây. Giảm giá trị này nếu AMS không thể đóng lại do đường kính quá lớn. Ví dụ: Nếu đường kính cuộn dây là 200 mm và giá trị này là 1 mm, đường kính cuối cùng của vòng in sẽ là 200 mm + (2 * 1 mm) = 202 mm (vì có vật liệu ở cả hai mặt). width_to_holes 7 mm Khoảng cách giữa mép cuộn giấy và ngay trước khi bắt đầu các lỗ (mà bạn dùng để giữ đầu sợi nhựa bị lỏng để cất giữ). Giảm giá trị này nếu bộ phận in che các lỗ trên cuộn dây giấy. total_width 13 mm Chiều rộng của bộ phận in che mặt của cuộn dây giấy (chỉ một mặt). Phải lớn hơn hoặc bằng "width_to_holes". fillet_radius 1 mm Kích thước của góc lượn bên trong, để tăng độ bền trong trường hợp các lớp tách ra khi lấy ra khỏi bàn in. #### Khác biệt so với phiên bản thông thường * cardboard_spool_ring-thinner và cardboard_spool_ring-thinner_straight * Tham số edge_thickness có giá trị 0.5 mm
• cardboard_spool_ring-smaller * Tham số spool_diameter có giá trị 199 mm ### Ghi chú Thiết kế này lấy cảm hứng mạnh mẽ từ mô hình này, không may là quá lớn để sử dụng trong AMS và nắp không thể đóng lại. Thiết kế này nhỏ hơn, cho phép nắp đóng lại và cuộn dây lăn tự do trong AMS.
