Vỏ bàn đạp WAH/VOLUME/EXPRESSION phong cách CB cổ điển

VUI LÒNG LƯU Ý - đây vẫn đang trong quá trình hoàn thiện và có thể thay đổi theo thời gian khi tôi thử nghiệm các cấu hình vị trí jack khác nhau, v.v. Tuy nhiên, thiết kế tổng thể sẽ không thay đổi nhiều.

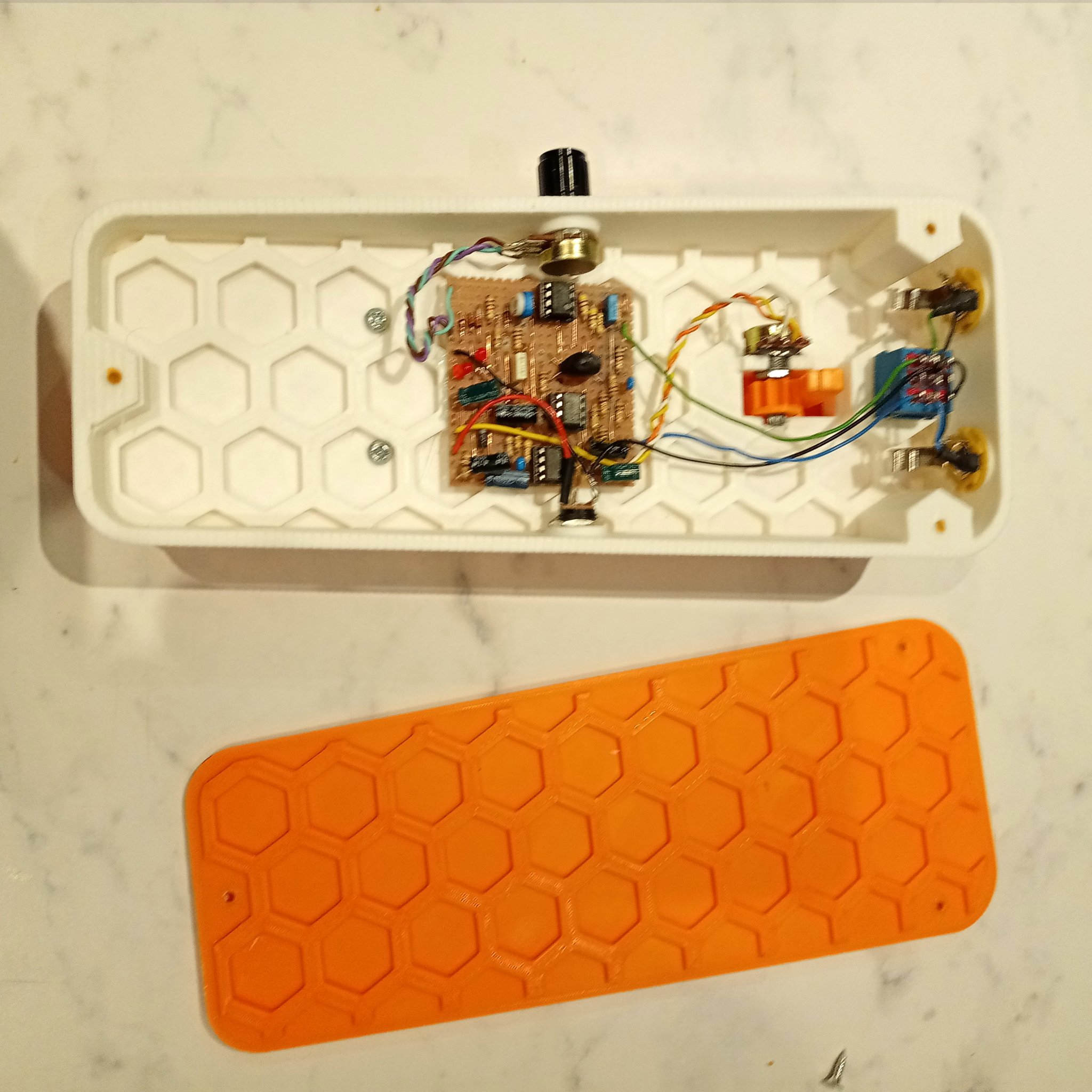

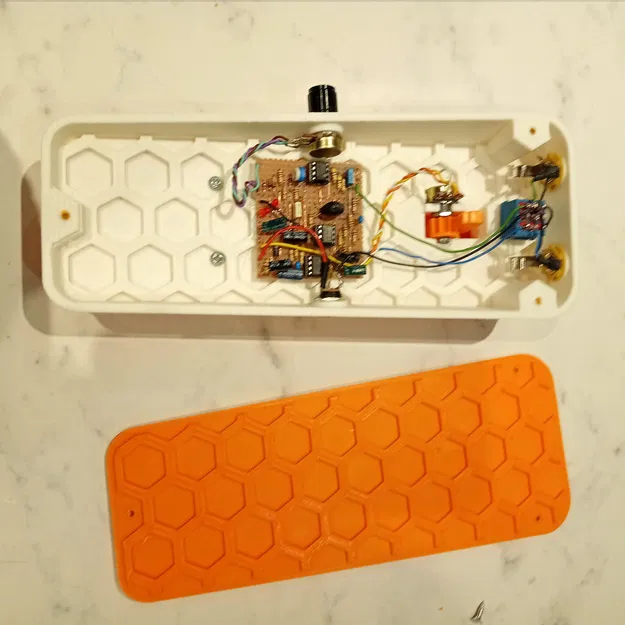

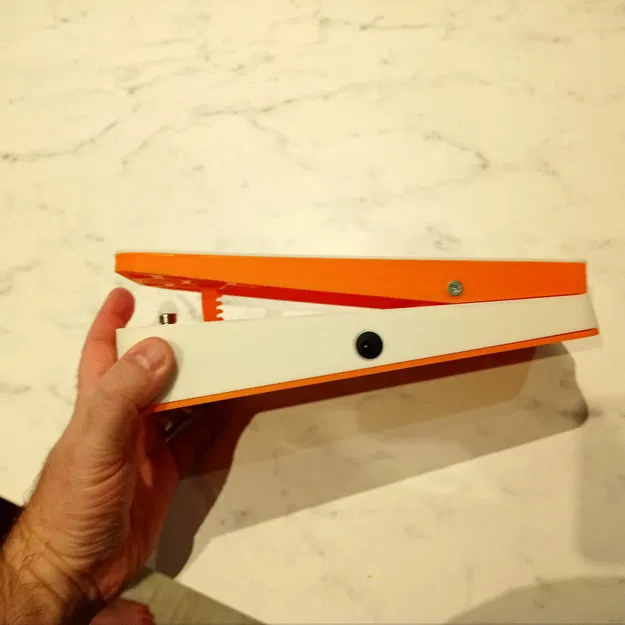

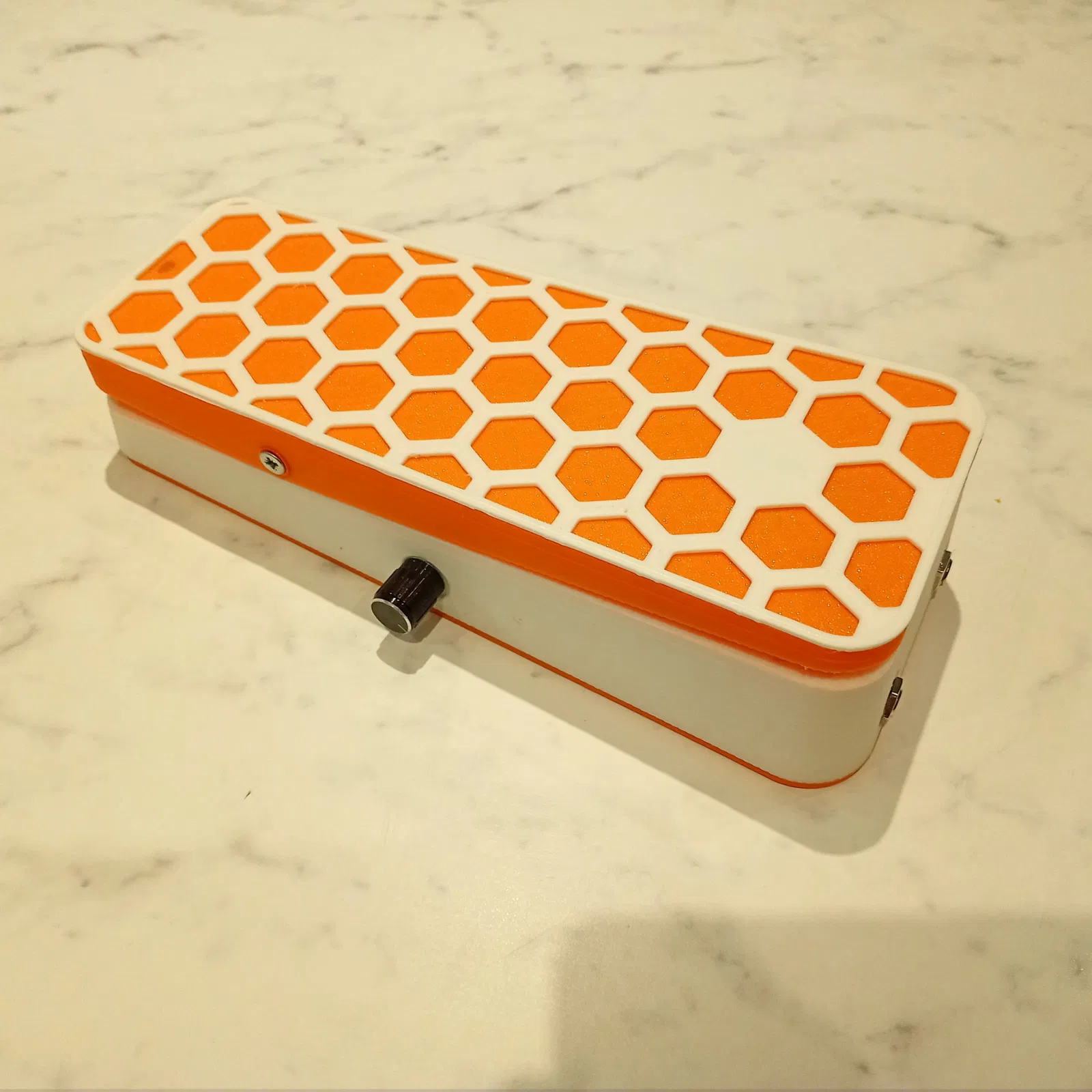

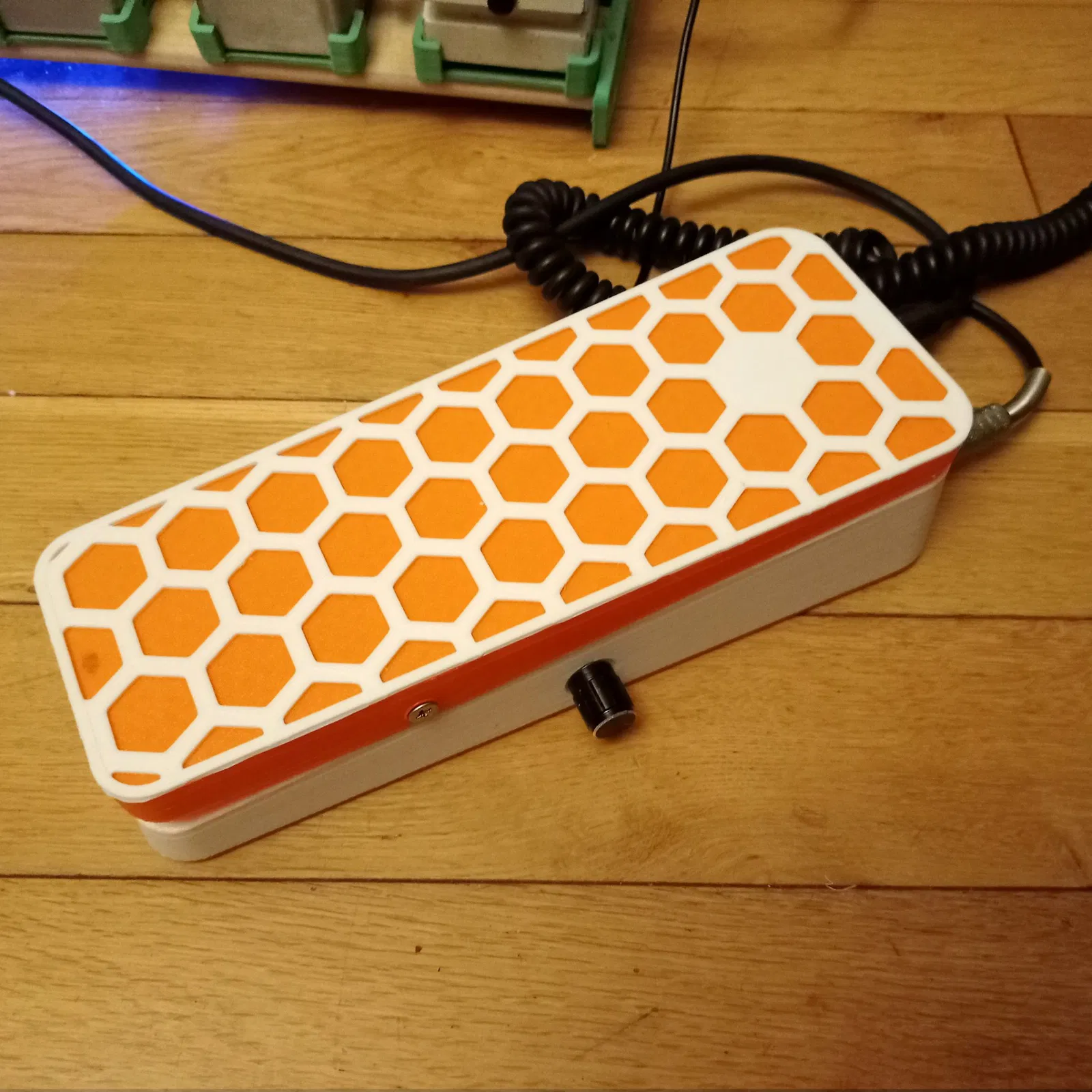

Nguyên mẫu được hiển thị trong các bức ảnh chứa một Madbean WIGL vibe, với pedal điều khiển Tốc độ và độ sâu điều chỉnh ở bên, nhưng bạn có thể cấu hình nó theo nhu cầu của bạn bằng cách sử dụng các đầu nối.

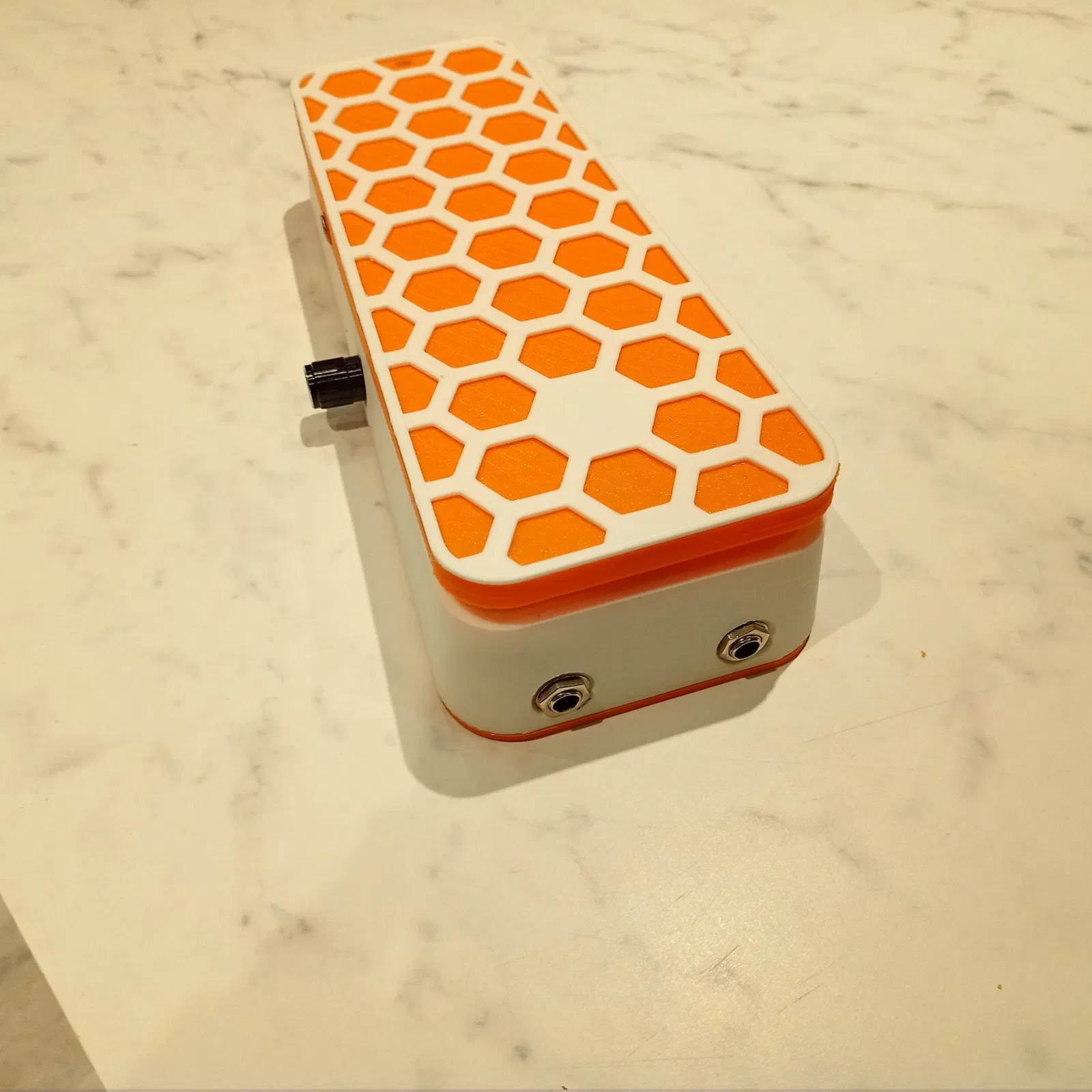

Các đầu nối cho jack I/O, ổ cắm DC và Pot có kích thước phù hợp với các bộ phận tiêu chuẩn mà tôi sử dụng, vì vậy chúng có thể không phù hợp với phần cứng của bạn. Tôi đã bao gồm một đầu nối trống mà bạn có thể chỉnh sửa theo yêu cầu, hoặc sử dụng để bịt kín bất kỳ lỗ nào không sử dụng.

Để lắp ráp:

• Bản lề được gắn vào khung chính bằng 3 vít máy 10mm.
• Bàn đạp được gắn vào đế chân bằng 2 vít gỗ chìm 10mm.
• Đế chân được gắn vào bản lề bằng 2 vít gỗ chìm 20mm.
• Bảng đáy được gắn vào khung chính bằng 3 vít gỗ chìm 10mm.
• Bảng mạch được dán nóng đơn giản (một giải pháp tinh tế hơn có thể xảy ra).
• Tay cầm là tùy chọn (cảm thấy tự do thiết kế của riêng bạn) và đơn giản được dán bằng CA.

Tất cả các bộ phận đã được thiết kế để in với mặt phẳng xuống để giảm thiểu lượng hỗ trợ cần thiết, nhưng hỗ trợ được khuyến nghị để đảm bảo các lỗ jack, v.v. in đúng cách. Mọi thứ đều được in bằng PLA+ với chiều cao lớp 0.2mm, với 4 lớp và 25% độ đặc.

Xin vui lòng cho tôi biết nếu có điều gì không rõ ràng hoặc nếu bạn có một cấu hình cụ thể mà hiện tại chưa được đáp ứng - Ý định của tôi là làm cho điều này linh hoạt nhất có thể. Cảm ơn!
