Giá đỡ cảm biến ADXL cho máy in Ender 3

Hệ Thống Gắn ADXL Accelerometer Ender 3

Tổng Quan

Dự án này bao gồm một vài giá đỡ rất cụ thể để gắn một ADXL 345 Accelerometer vào một Ender 3. Đặc biệt, các mẫu All-In-One và X-Axis được thiết kế để gắn vào vị trí gắn trên cùng của một TH3D [Multimount][1], và mẫu Y-Axis được thiết kế để gắn vào một số lỗ vít tiện lợi trên giá đỡ Y-Axis của Gulfcoast Robotics [3-Point Carriage][2] cho Ender 3. Nếu bạn không có những món đồ cụ thể này trên máy in của mình, các tệp FreeCad đã được cung cấp để bạn có thể tùy chỉnh chúng để hy vọng phù hợp với nhu cầu của bạn.

Các tệp nguồn mới nhất có thể được tìm thấy tại https://gitlab.com/tpmoney/adxl-ender3-mount

## Vật Liệu Cần Thiết

Như đã đề cập, bạn sẽ cần [Multimount][1] và [3-Point Carriage][2] để sử dụng tệp như hiện tại. Ngoài ra, bạn sẽ cần:

• 6x nam châm 2mmx6mm nếu sử dụng tùy chọn gắn X, Y và Riser. Những cái này có thể dễ dàng tìm thấy [trực tuyến][3]
• 2x nam châm 2mmx6mm nếu sử dụng tùy chọn AIO.
• 2x vít đầu phẳng M3x10mm và 2x đai ốc M3 cho giá đỡ Y-Axis
• 2x vít đầu phẳng M3x10mm cho giá đỡ X-Axis hoặc AIO
• Keo CA để dán nam châm vào vị trí

Tùy Chọn Gắn

All-In-One

Giá đỡ All-In-One (AIO) là thiết kế ban đầu. Mục đích là một cái gì đó bạn có thể vặn vào giá đỡ đầu nóng để đo lường trục X và sau đó nhanh chóng tháo ra và ghép từ tính vào bàn in để đo lường trục Y. Thật không may, nam châm trong bàn in của tôi và nam châm tôi chọn cho dự án này không đủ mạnh để giữ cho giá đỡ an toàn trong quá trình đo lường. Mô hình và các tệp được bao gồm ở đây chủ yếu vì tôi đã làm chúng và có thể ai đó sẽ thấy chúng hữu ích. Vấn đề khác được lưu ý với thiết kế này là nó khó in do các phần nhô ra.

Gắn 3 Phần

Lựa chọn khác là thiết kế cơ sở trục X 3 phần, cơ sở trục Y và giá đỡ từ tính. Trong thiết kế này, bạn có thể gắn cố định các giá đỡ trục X và Y bằng cách sử dụng vít và sau đó di chuyển cảm biến giữa chúng một cách dễ dàng với phần giá đỡ từ tính. Để giúp đảm bảo vị trí ổn định và tích cực, giá đỡ cũng được giữ cố định bằng một số chốt định vị thêm.

Ghi chú in ấn

Ngay cả trên một máy in tương đối chưa được hiệu chỉnh, những cái này vẫn có thể in được. Nói chung:

- Tránh việc cắt ngang các đường viền nếu máy in của bạn chưa được hiệu chỉnh tốt. Các vị trí gắn khác nhau khá chặt chẽ và việc có thêm sợi dây thừa và vết bẩn sẽ thực sự gây cản trở.

- Sử dụng giá đỡ hữu cơ nếu máy in của bạn chưa được điều chỉnh, chúng dễ dàng hơn để loại bỏ nhưng sẽ có một bản in xấu hơn.

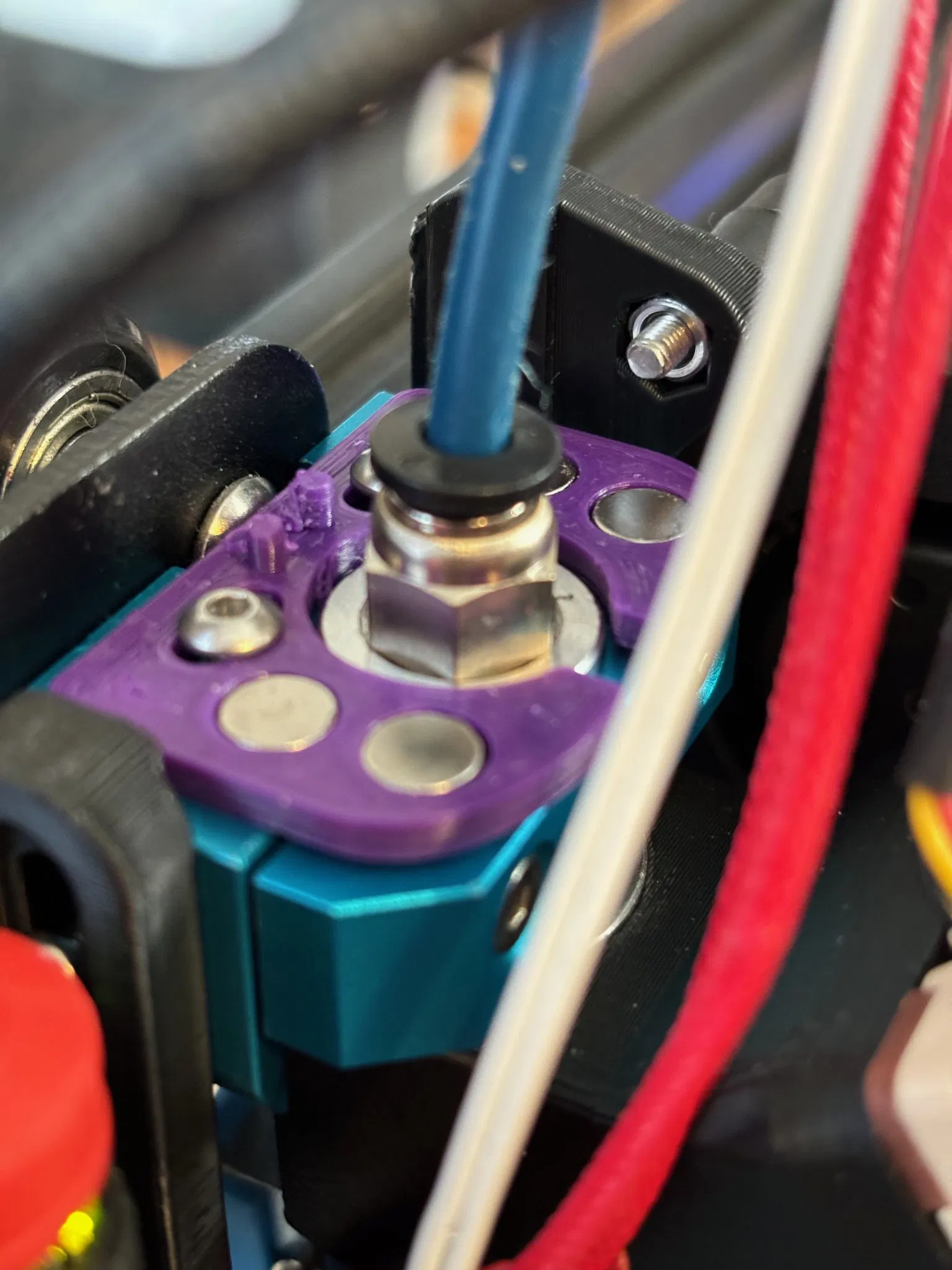

Cơ sở trục X

Không có ghi chú đặc biệt, cái này in dễ dàng ở hướng đúng.

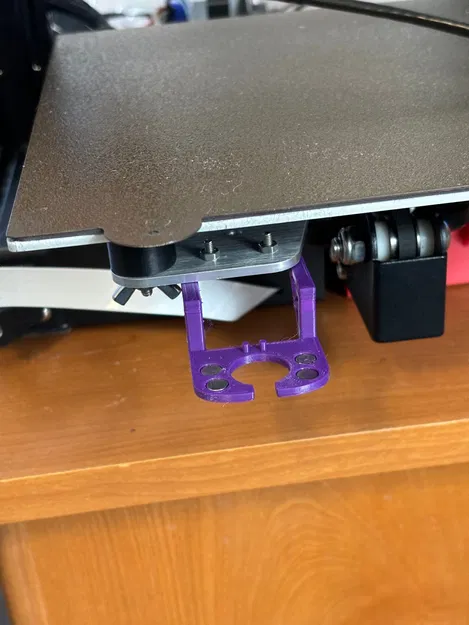

Cơ sở trục Y

In ở hướng mặc định, giá đỡ hữu cơ hoặc bình thường cho tab gắn hoạt động tốt ở đây.

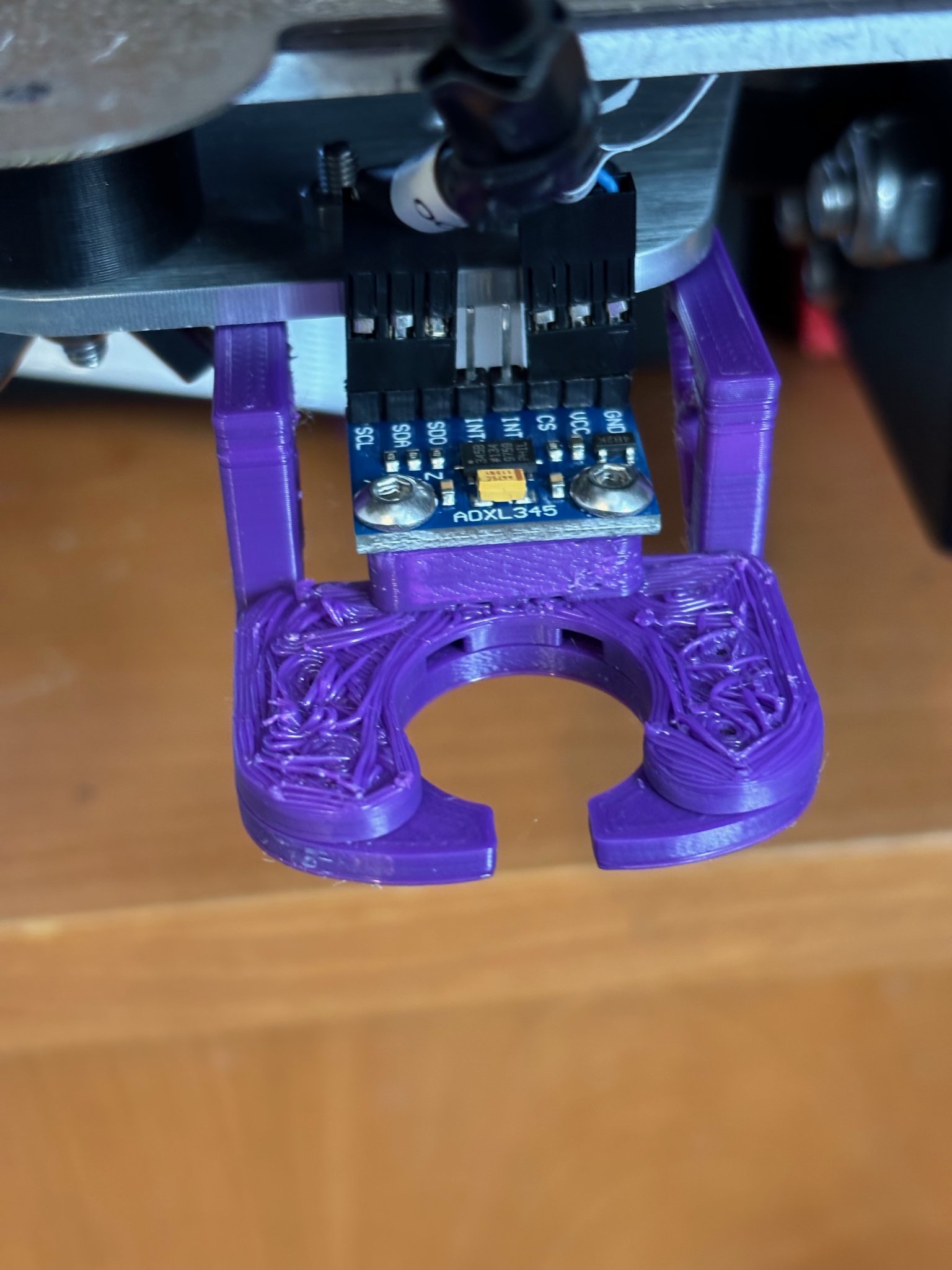

Giá đỡ từ tính

Đây là phần mà cảm biến ADXL sẽ được gắn vào và sẽ được di chuyển giữa hai tấm trục. Thật không may, điều này có nghĩa là nó có nhiều lỗ cắt nhỏ ở mặt dưới. Tôi rất khuyên bạn nên in cái này lộn ngược (với các lỗ gắn ADXL hướng xuống) và sử dụng giá đỡ. Mặc dù điều này sẽ dẫn đến một giá đỡ xấu hơn, nhưng bạn sẽ có thời gian tốt hơn để gắn tất cả các nam châm và chốt định vị cho đúng. Chỉ cần nhớ thêm các chặn giá đỡ vào các lỗ gắn ADXL hoặc bạn sẽ cần khoan chúng ra ở cuối.

Ghi chú lắp ráp

Nhớ đánh dấu các cực nam châm của bạn để giá đỡ và nam châm cơ sở sẽ hút đúng cách. Cách dễ nhất để làm điều này là đánh dấu các cực, nhưng lựa chọn khác của bạn là dán tất cả 4 nam châm vào giá đỡ, sau đó gắn thêm 4 nam châm vào chúng và sử dụng hướng đó để chuyển chúng đến một trong các cơ sở, sau đó lặp lại quy trình cho cơ sở còn lại.

Giấy phép

Dự án này được cấp phép theo CERN-OHL-W Phiên bản 2 Chỉ. Vui lòng xem tệp LICENSE.txt để biết thêm chi tiết.
