SSUPD Meshlicious Front Panel Extension

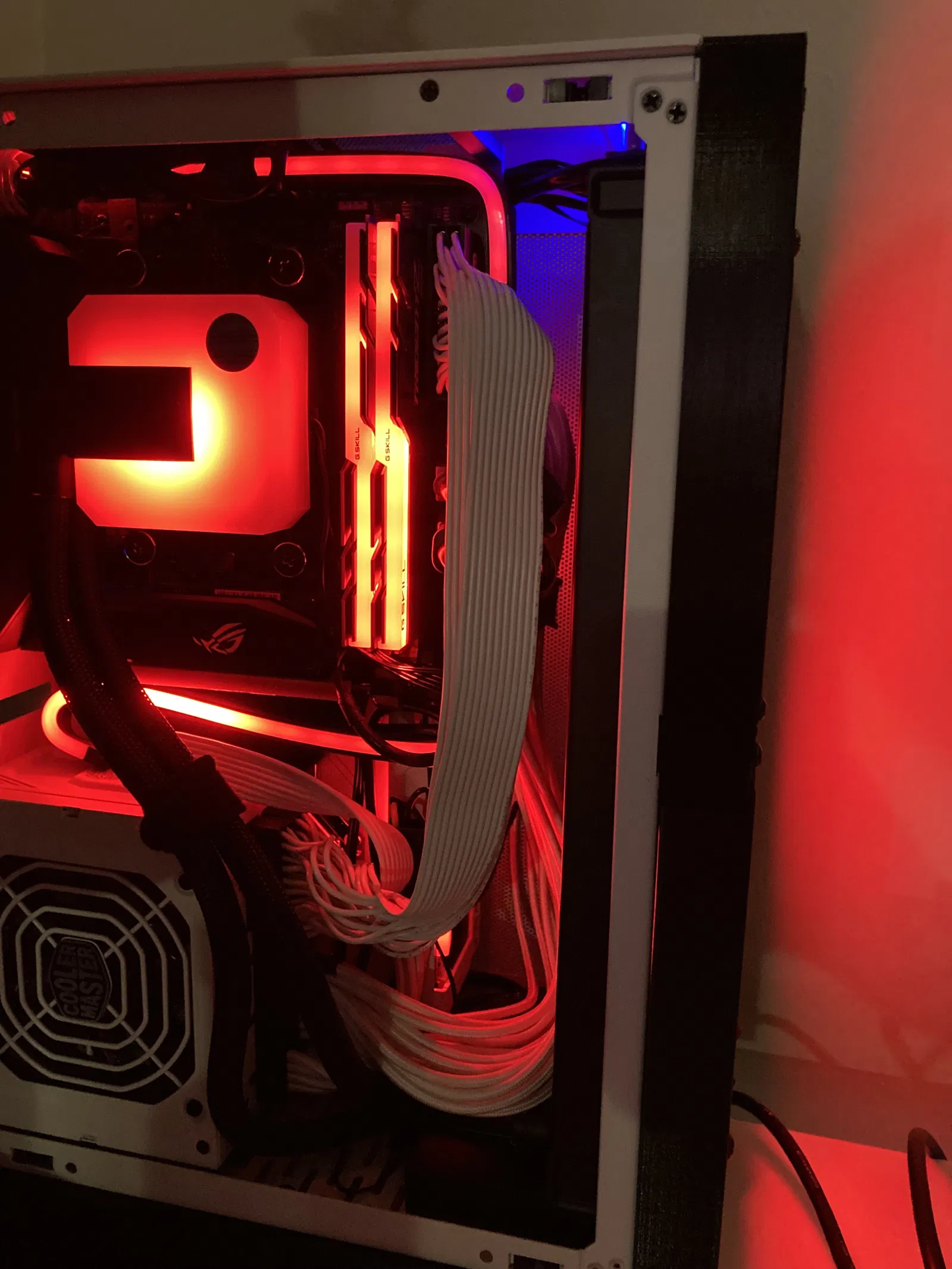

Case Meshlicious là một case ITX tuyệt vời, một phần không nhỏ là vì nó hỗ trợ tản nhiệt nước 280mm gắn ở mặt trước. Tiếc là, việc gắn tản nhiệt nước và quạt bên trong mặt trước làm không gian bên trong chật chội, và tui thấy khó khăn khi đi dây PSU (ban đầu tui mua Arctic Liquid Freezer II, nó còn không vừa bên trong - EK AIO thì vừa hơn nhưng vẫn chưa lý tưởng lắm). Thế nên, tui đã thiết kế bộ phận mở rộng mặt trước 25mm này để bạn có thể gắn quạt bên ngoài case mà vẫn gắn được lưới lọc phía trước.

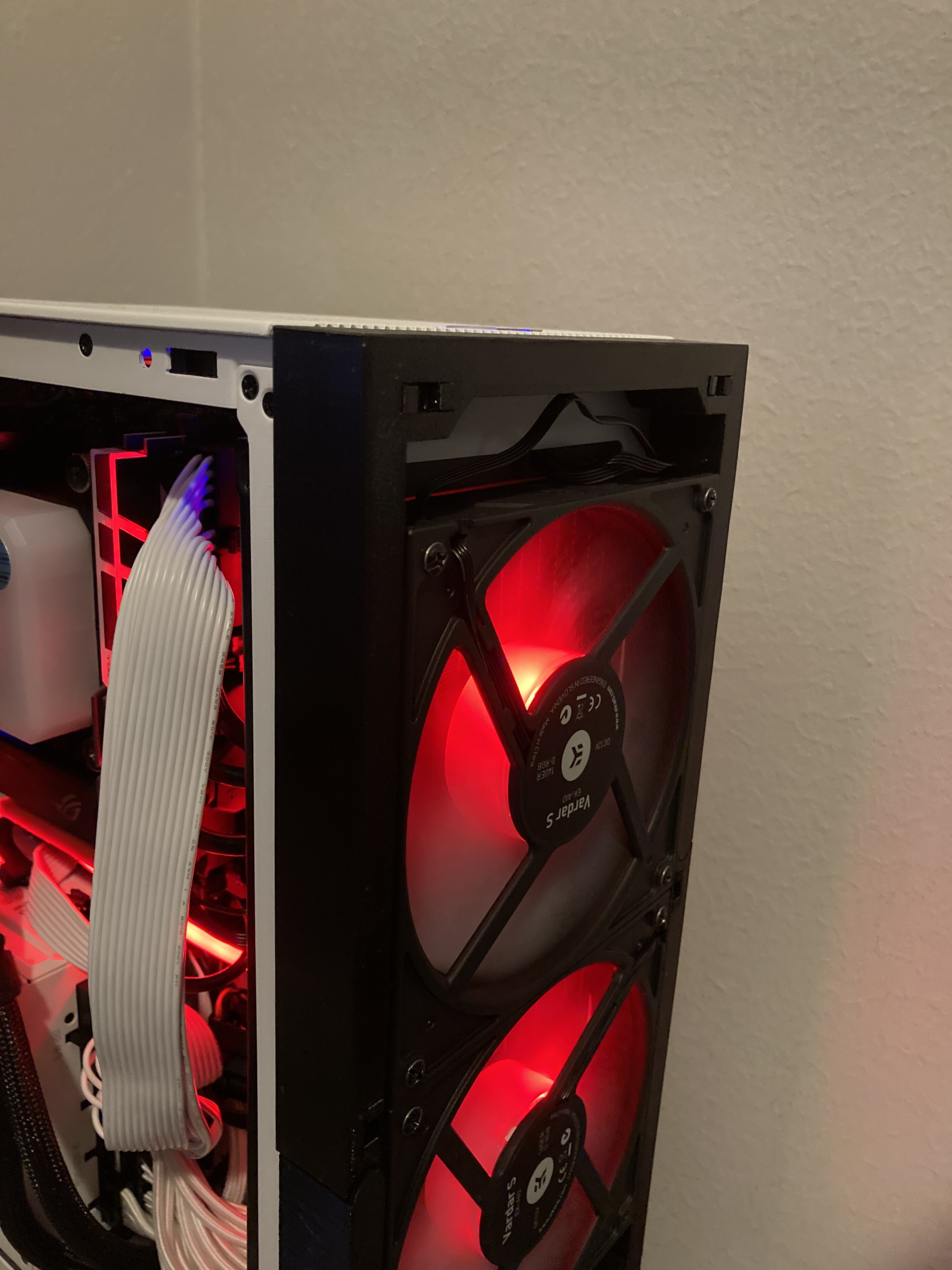

Bộ phận mở rộng này gồm hai phần giống hệt nhau, nên bạn hãy in file duy nhất hai lần. Như bạn thấy trong hình, nó hỗ trợ hai quạt 140mm dày 25mm (kích thước tiêu chuẩn).

Mount nó vào case cần 4 con ốc.

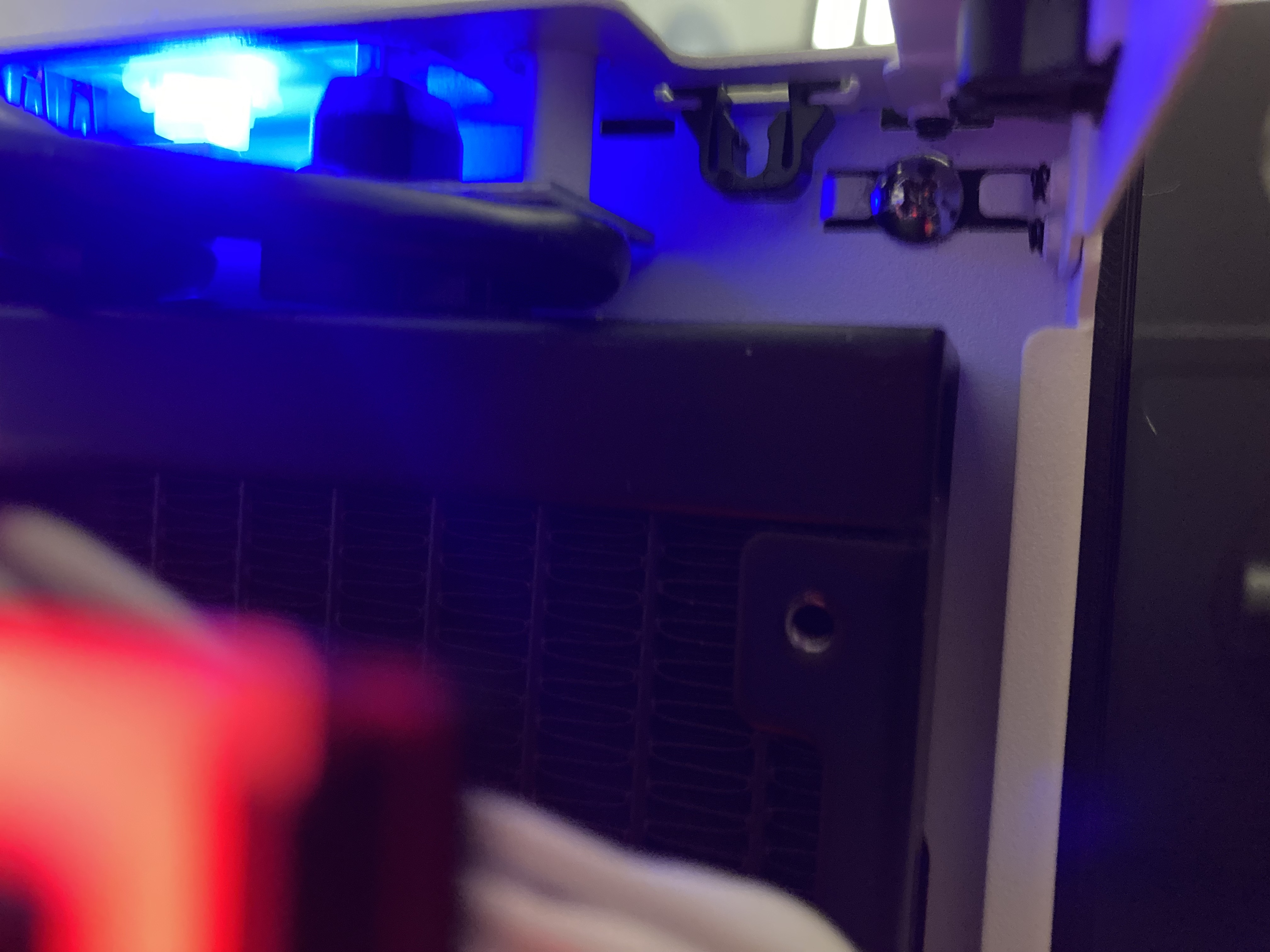

• Nếu bạn xài main socket AMD4, bạn may mắn rồi đó, vì tui đã thiết kế bộ phận mở rộng này để tận dụng 4 con ốc đang giữ các bracket gắn AMD vào backplate main. Bạn có thể sẽ phải tháo 4 con ốc này ra để gỡ hai cái bracket khi gắn AIO, rồi dùng chúng để bắt vào bộ phận mở rộng từ bên trong case và cố định nó (xem hình).
• Nếu bạn xài main Intel, tui nghĩ là loại ốc này ren 6/32 và dài 10mm. Bạn cứ tự nhiên chỉnh sửa lỗ ốc trong file STL cho phù hợp với loại ốc bạn có.

Cách nào thì cũng nhớ tháo 6 cái kẹp nhựa giữ ở mặt trước case ra trước khi gắn nha. Bạn có thể tái sử dụng chúng và gắn vào bộ phận mở rộng, hoặc (tui khuyên bạn nên làm vậy) in sáu cái kẹp của RGI cho Meshlicious và dùng chúng (vậy là nếu bạn muốn gỡ bộ phận mở rộng ra thì cứ vứt cả cụm đi mà không cần phải mò lấy kẹp nhựa ra).

Meshlicious đỉnh thiệt, tui thích cái sự linh hoạt của cái case này lắm. Mấy cái print Meshlicious khác cũng đáng thử nè:

• Mount của rsdesign cho dải LED Phanteks Neon
• Chân đế riser 45mm cho Meshlicious của Rygus43
• Cái Rear Bracket Mount của tui cho hai quạt

EDIT 18 Dec 2022: Thêm phiên bản có rãnh cắt để đi dây quạt dễ hơn.

EDIT 15 Apr 2023: Theo yêu cầu, thêm phiên bản dày 30mm và file STEP
