Giá đỡ Raspberry Pi Zero và Camera Module 3 Wide cho Hộp đựng Prusa
Giá đỡ Raspberry Pi Zero và Camera Module 3 Wide, gắn vào hộp đựng Prusa nguyên bản. Cần vít M3 và đai ốc M3 để lắp đặt. Phần giá đỡ Zero sẽ gắn vào chân của hộp đựng, có thiết kế tránh kẹp cáp.
Mô tả

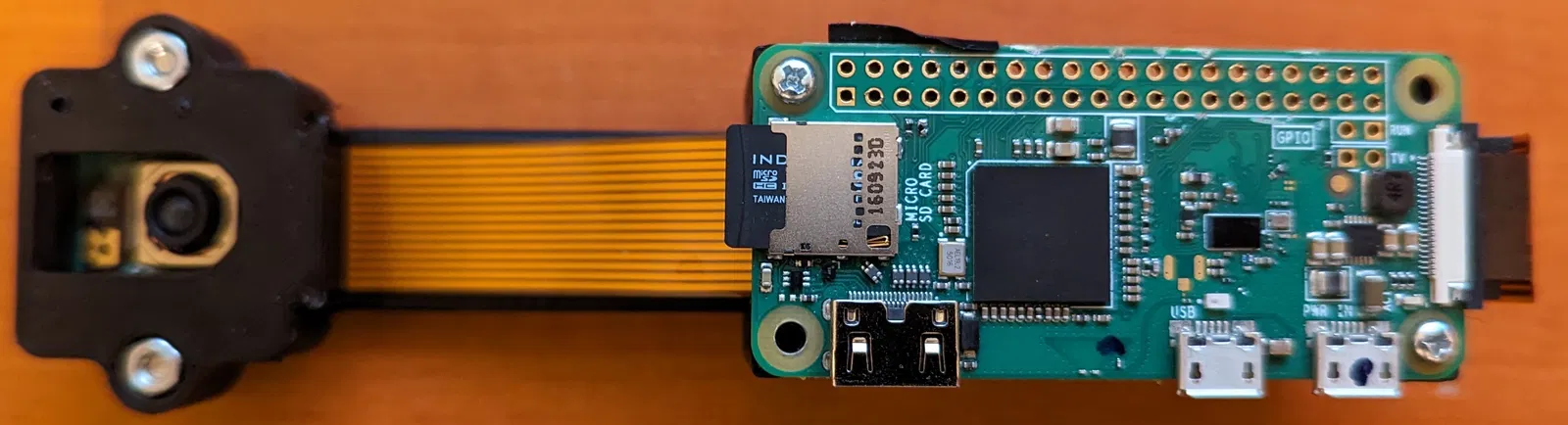

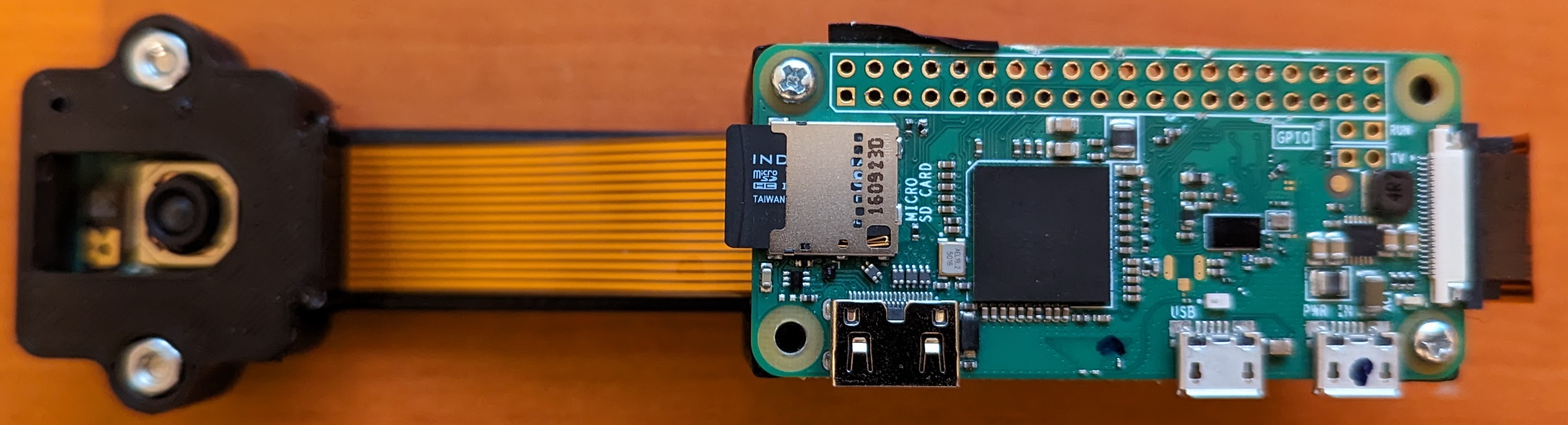

Giá đỡ cho Raspberry Pi Zero và Raspberry Camera Module 3 Wide trong Hộp đựng Prusa Nguyên bản.

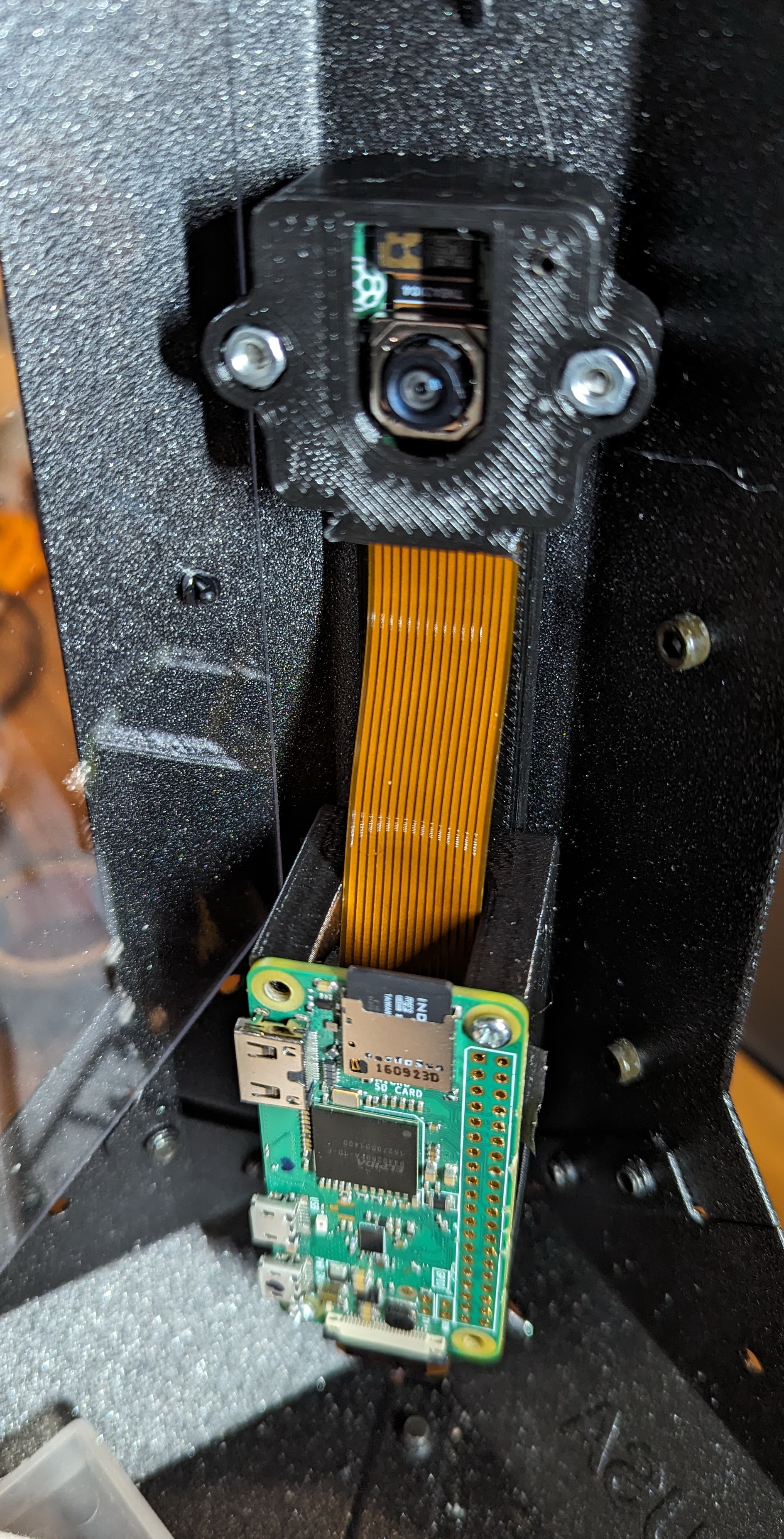

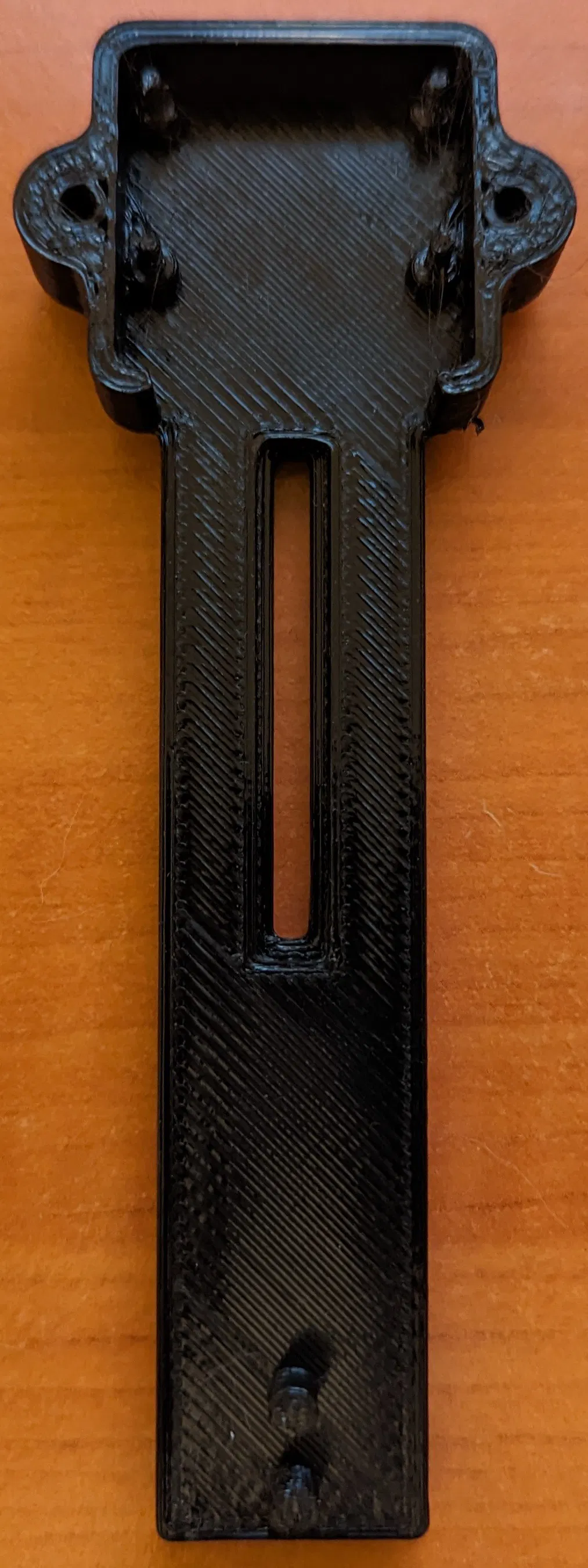

Gắn vào bất kỳ thanh dọc nào bằng lỗ vít ở nửa dưới của thanh.
Để cố định, cần một vít M3x với đầu tùy thích (tôi dùng vít đầu chìm dự phòng) và một đai ốc M3nS M3 (cạnh 5mm, ren M3).

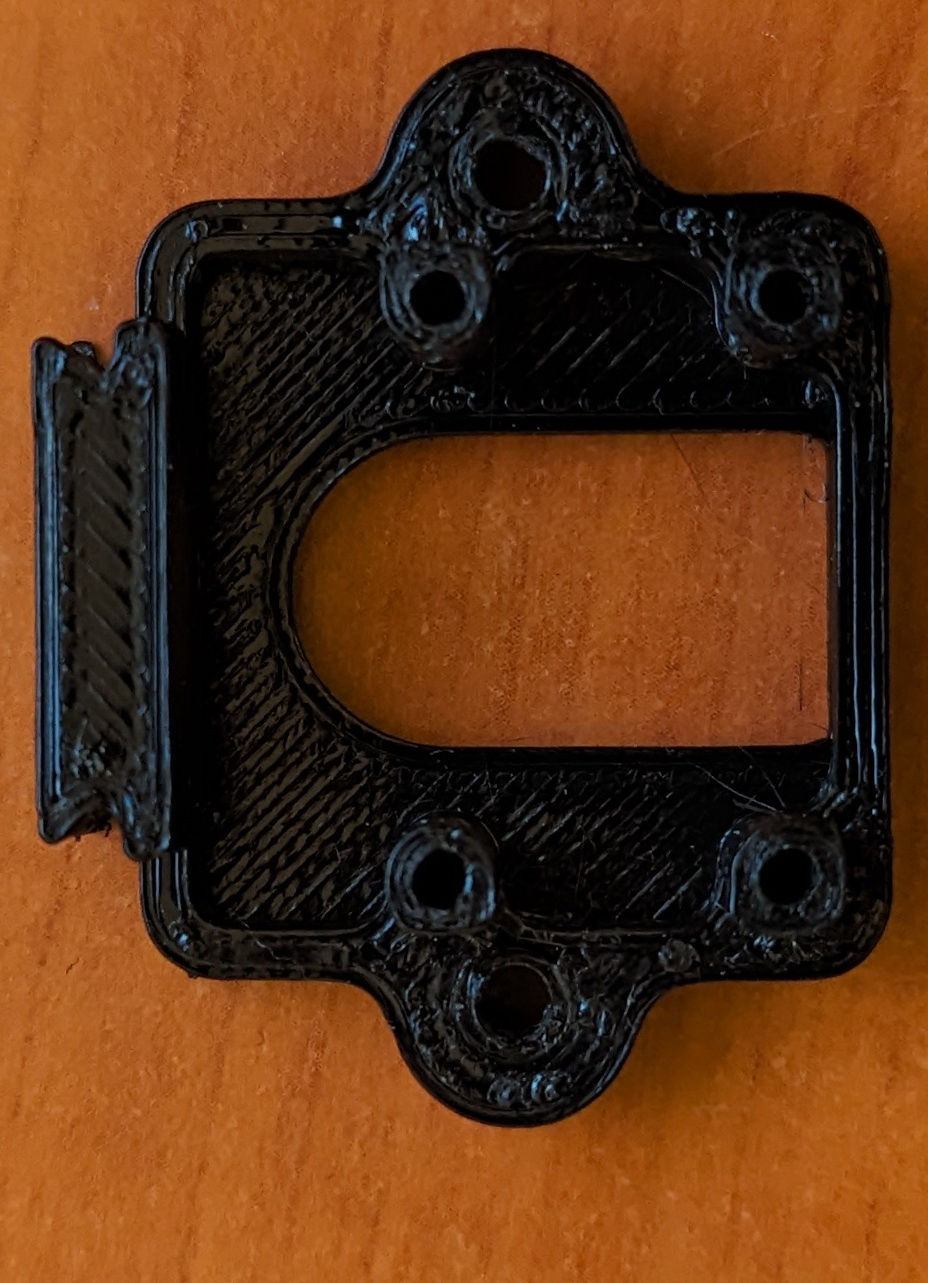

Thân camera cần hai đai ốc M3 lục giác và hai vít M3 để đóng.

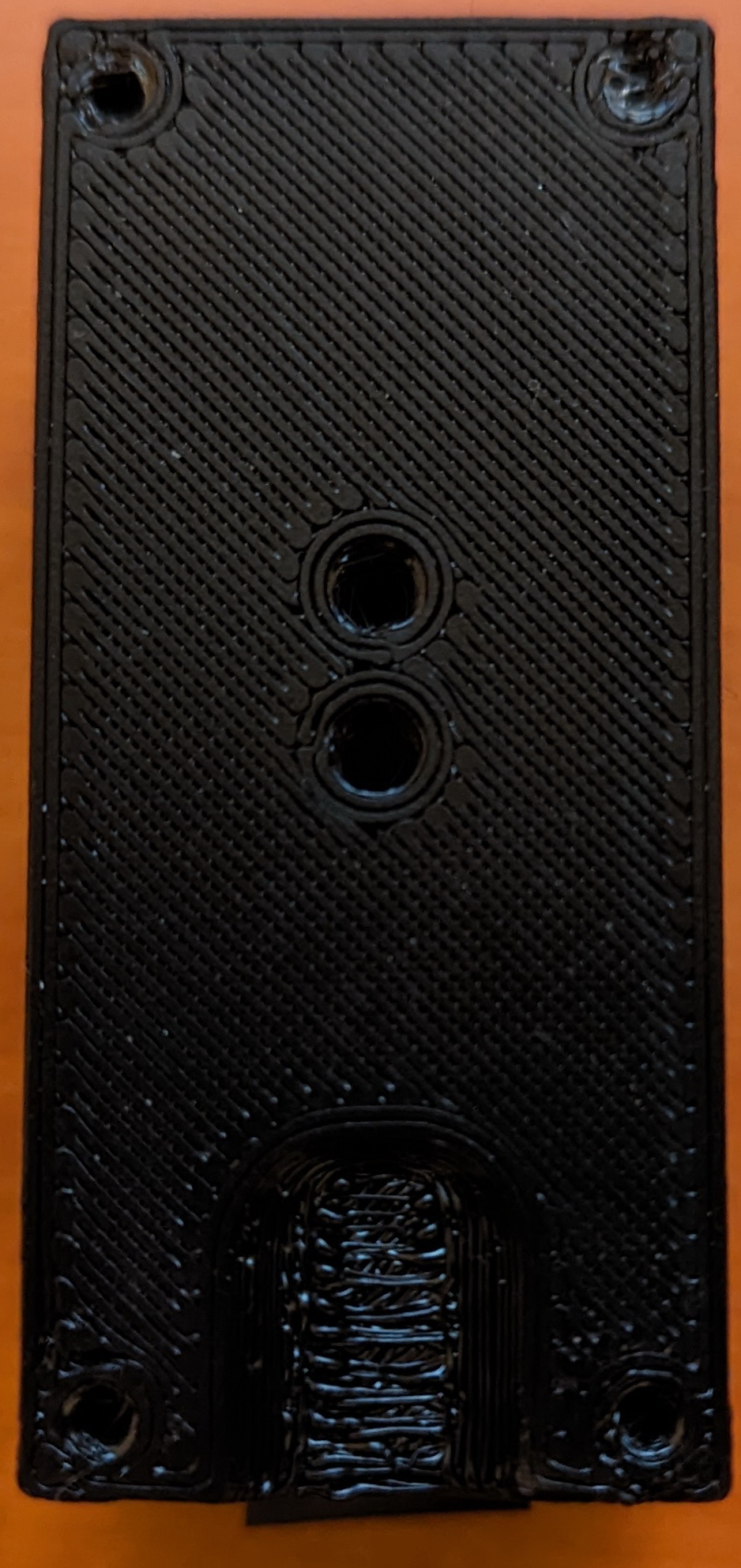

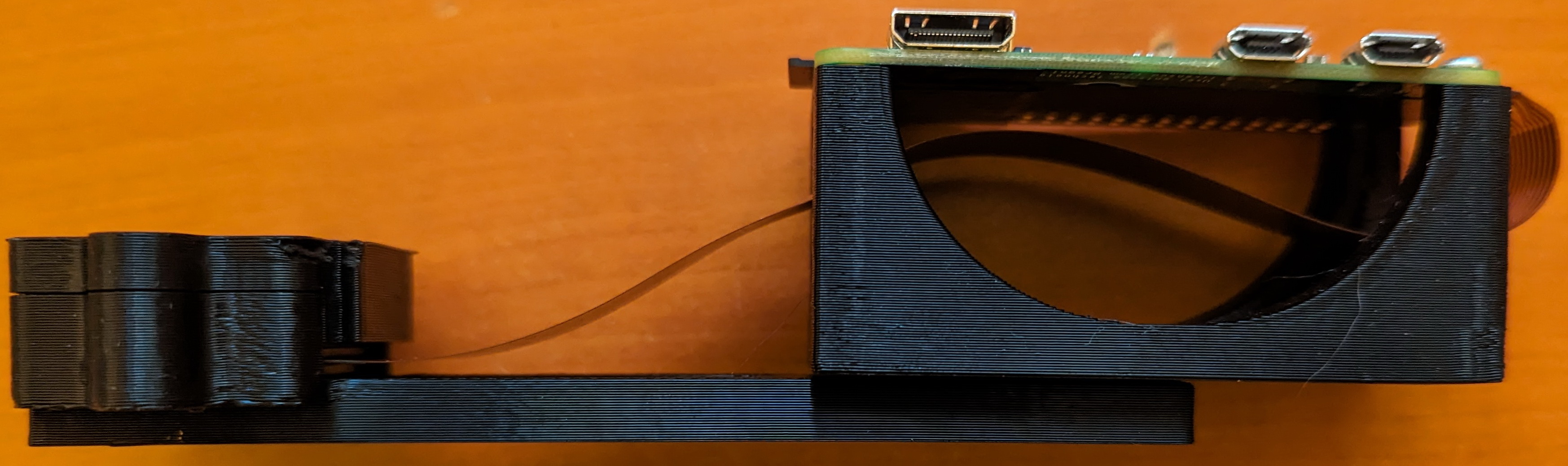

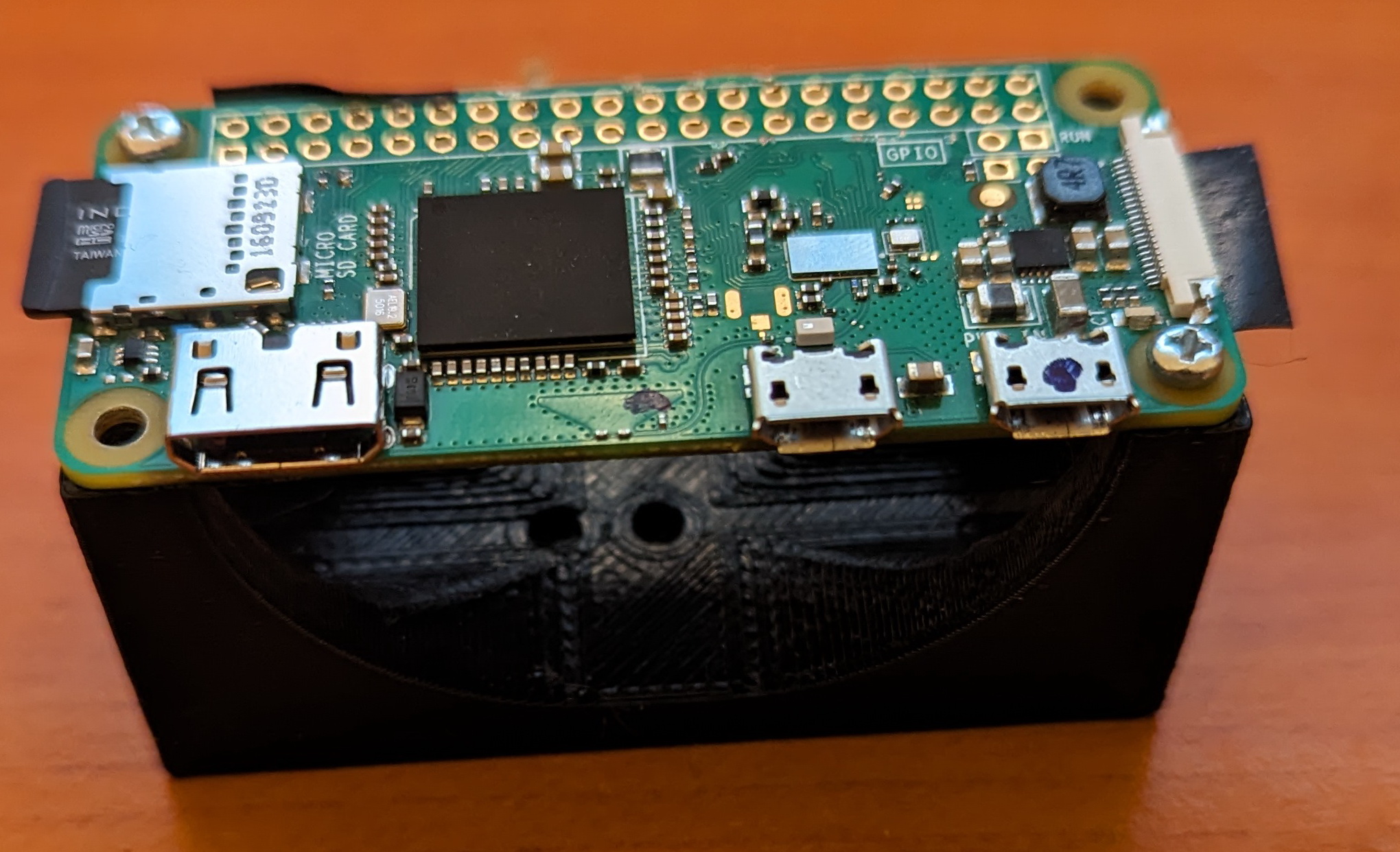

Giá đỡ Zero sẽ gắn vào chân với các đầu nối của mẫu. Lỗ gần mép giá đỡ nên hướng về phía trên của hộp đựng nếu giá đỡ ở nửa dưới của thanh. Phần lõm vào giá đỡ nhằm tránh kẹp dây cáp trong hộp đựng.
