Hộp Tùy Chỉnh Mạnh Mẽ

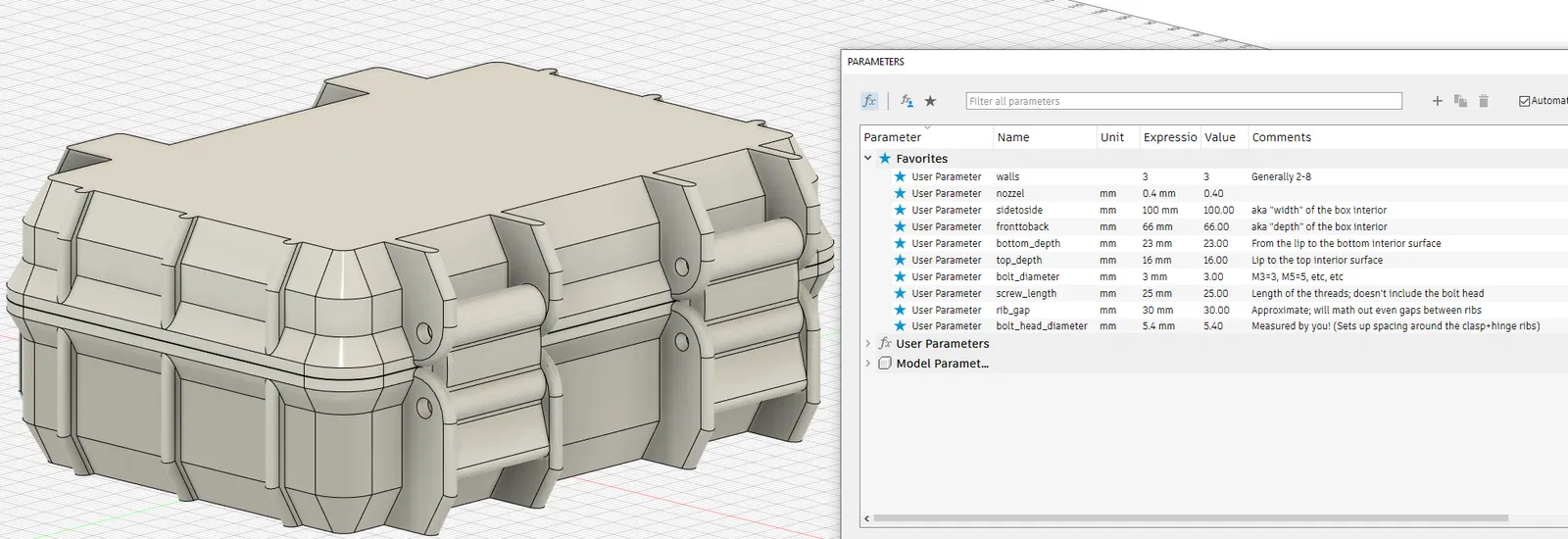

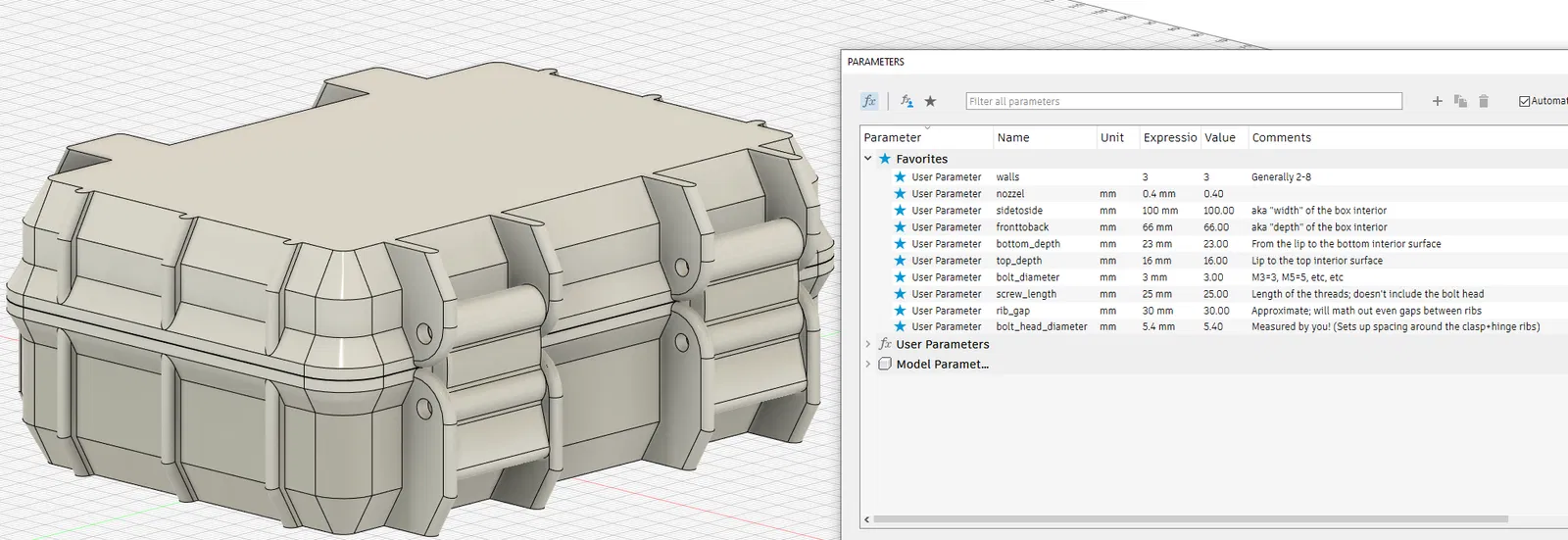

Hộp tùy chỉnh này hỗ trợ phạm vi tùy biến cực kỳ rộng từ tệp Fusion 360; chỉ cần mở tính năng “Change Parameters” sau khi mở tệp F3D. Điểm nổi bật:

• Chiều cao, chiều rộng và chiều sâu; nắp và đáy có thể rất nhỏ so với các lựa chọn thay thế khác
• Số lượng tường & Kích thước đầu phun (cả hai đều được tính toán lại độ dày tường theo cài đặt của slicer)
• Góc nhô
• Đường kính & chiều dài bu lông (cần thứ gì đó cực kỳ chắc chắn? hãy thử bu lông m8 và 8 tường!)

Thiết kế này để lát cắt ở chế độ “Classic”, không phải với Arachne. Như bạn có thể thấy bên dưới, khi ở chế độ cổ điển, tất cả các bộ phận hỗ trợ và gân khóa đều được in bằng cách điều khiển tường rất hiệu quả. Giúp tránh một loạt các di chuyển lấp đầy hoặc chèn thêm. Đối với các hộp cao, điều này có thể giúp tăng tốc độ in và tăng chất lượng.

Kỹ thuật này thậm chí còn hoạt động với độ dày tường tuyệt đối KHỦNG:

Đã dành nhiều thời gian để đảm bảo các bức tường luôn có độ dày ngang không đổi, giữ cho mỗi lớp in luôn có cùng số lượng tường. Điều này khó hơn bạn nghĩ! Theo truyền thống, một thao tác như “shell” làm cho độ rộng nhất quán vuông góc với bề mặt; do đó, một bề mặt nghiêng như các chỗ nhô sẽ rộng hơn trên mặt phẳng z. Việc tạo hình hộp có các chỗ nhô và gờ (chủ yếu) nhất quán, đặc biệt là tính đến phần vát bên trong, là một chút khó khăn.

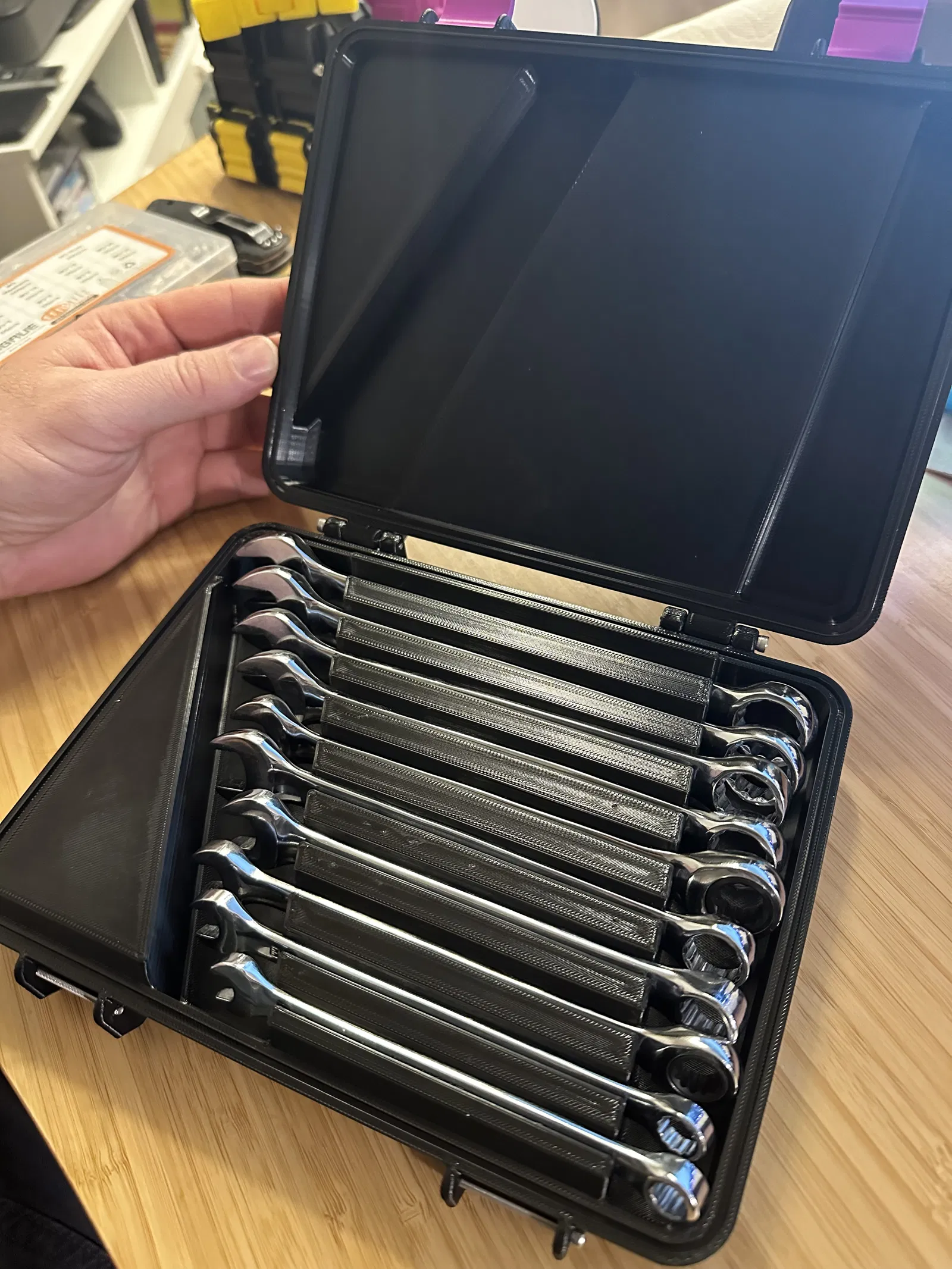

Bản lề và các gân khóa dài hơn cho phép hộp này đứng trên bất kỳ cạnh nào, vì vậy việc xếp chồng một vài hộp này theo chiều ngang sẽ dễ dàng hơn. Điều này rất hữu ích khi tạo các hộp lớn, nhưng mỏng, để lưu trữ dụng cụ.

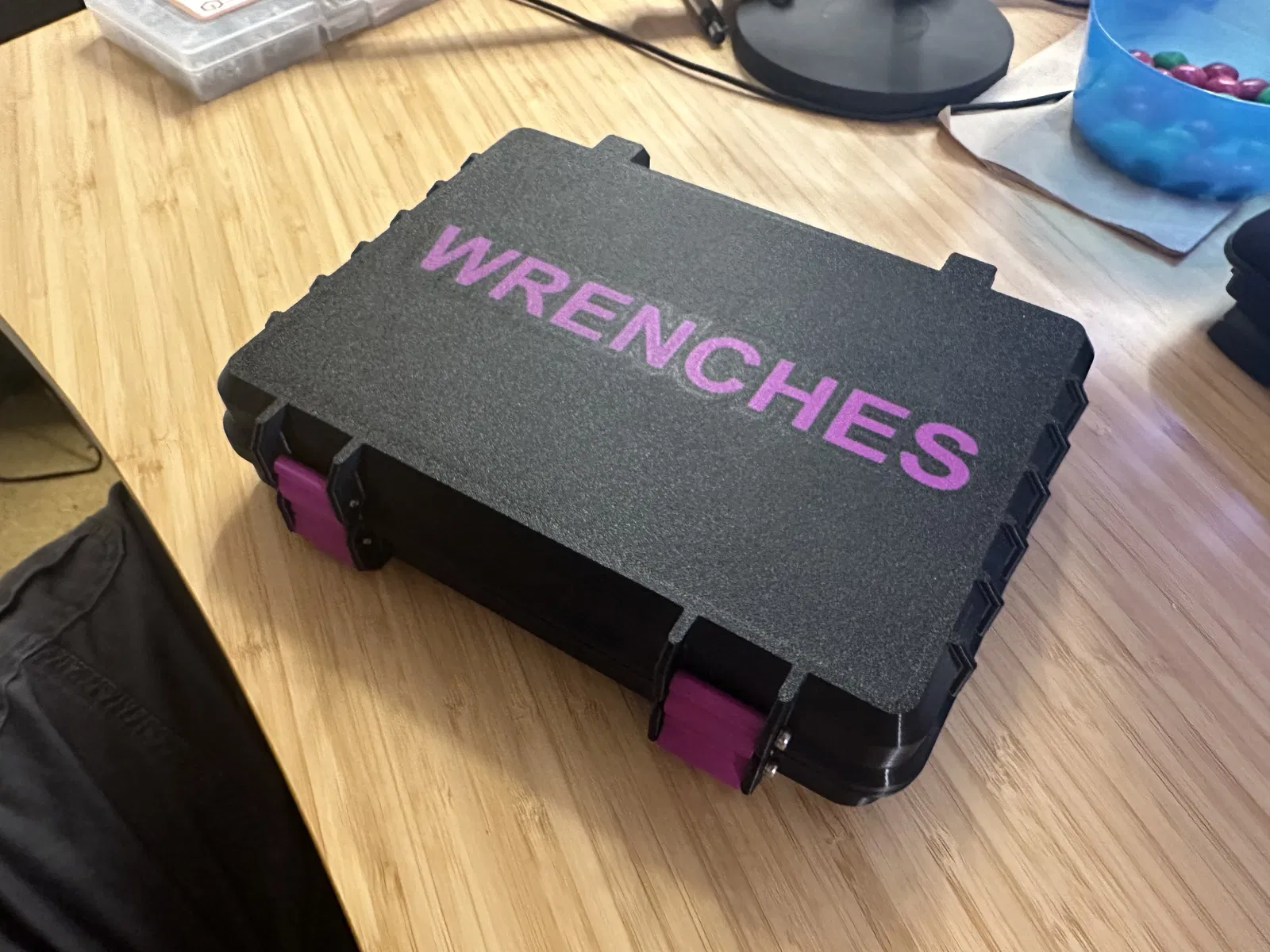

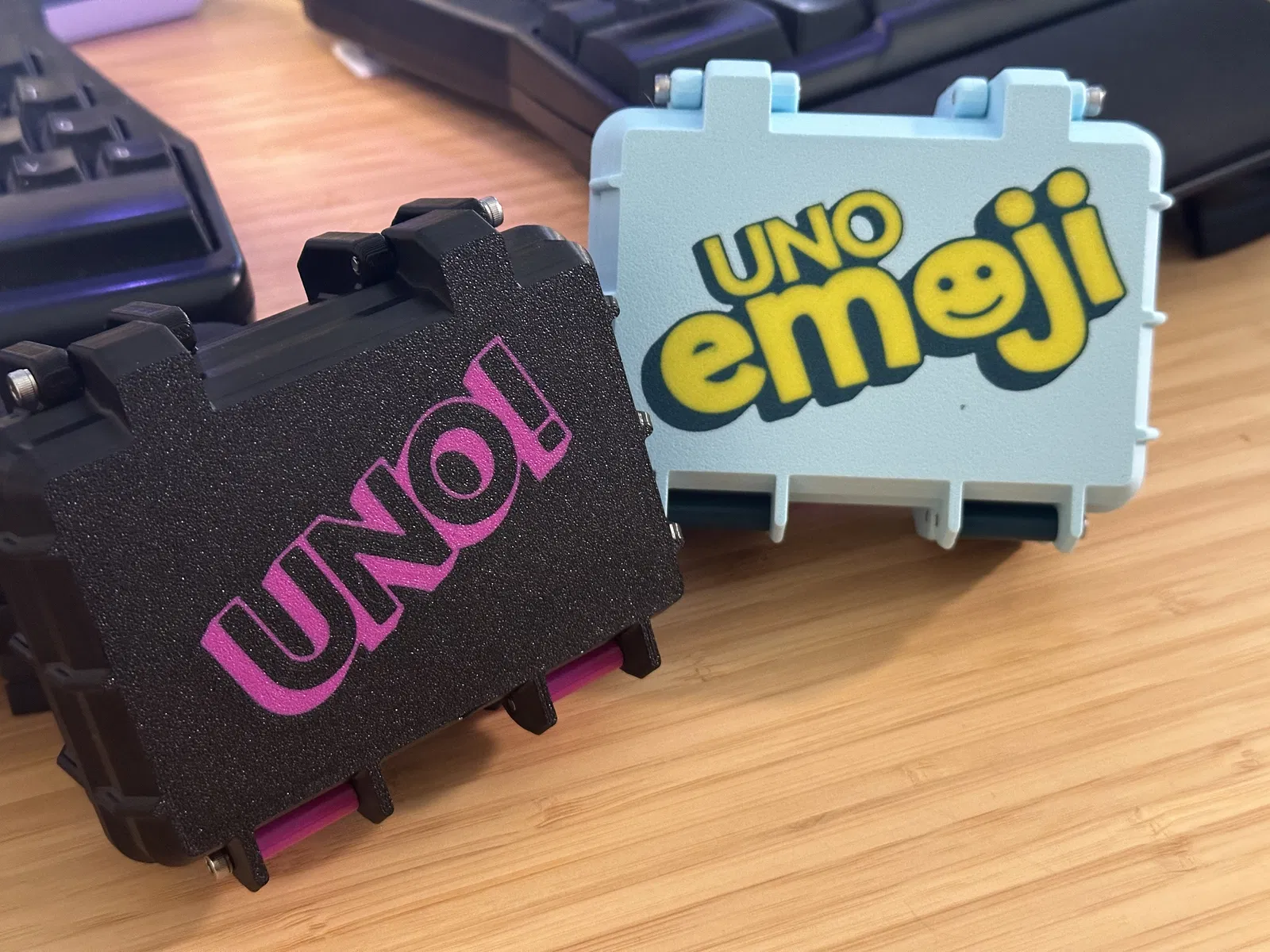

Nhúng văn bản bằng các trình lát cắt hiện đại và máy in đa vật liệu tạo ra nhãn vĩnh viễn tuyệt vời cho hộp.

Hy vọng tôi không bỏ sót quá nhiều trường hợp đặc biệt, nhưng như với bất kỳ mô hình tham số nào nếu bạn tùy chỉnh mọi thứ đủ xa, Fusion sẽ làm nổ tung các khối rắn thành một bản giao hưởng kỳ lạ của sự điên rồ.

Cảm ơn Rugged Box (Parametric) đã ảnh hưởng lớn đến thiết kế của tôi.

Mẹo in

1. Mặc dù tôi đã làm hộp có 2 tường, hãy cẩn thận vì điều này làm giảm độ rộng của khóa, cho bạn ít nhựa hơn để luồn vào. Tôi chưa gặp sự cố nào cho đến nay, nhưng nó khá mỏng.
2. Nắp có thể nhỏ tới 12mm và đáy 10mm, nhưng khi đáy bắt đầu nhỏ như vậy, bạn sẽ muốn chỉnh sửa phác thảo tạo các khóa để rút ngắn phần nhô xuống, nếu không nó sẽ nhô ra ngoài bề mặt đáy, làm hộp bị lung lay hoặc mở không mong muốn.
3. Đi tới cài đặt “per object” và thay đổi bản lề để in bằng chế độ Arachne và nhiều tường.

   Nhật ký thay đổi

v3

• Tách các offset gân và bản lề/khóa bằng cách thêm hinge_offset (trước đây dựa trên rib_offset)

v2

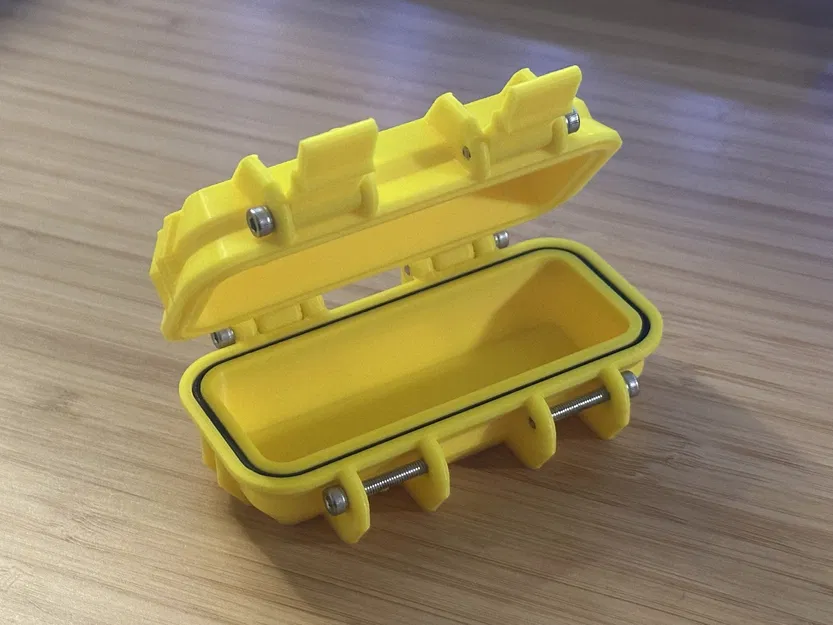

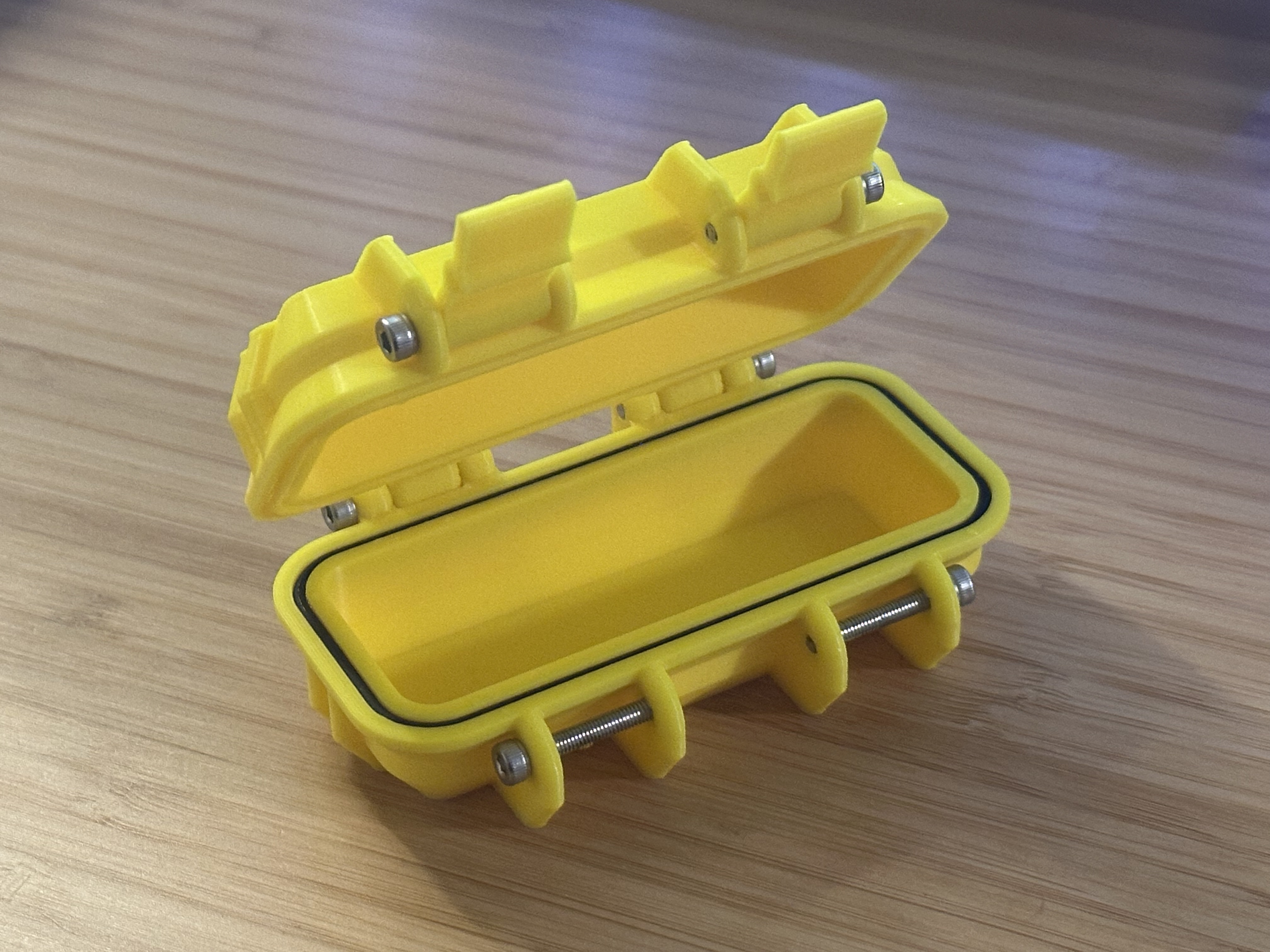

• Thay đổi không gian gioăng để phù hợp với sợi TPU 1.75mm; không cần "in" gioăng, chỉ cần cắt một đoạn sợi TPU thô theo chiều dài và lắp vào. Kiểm tra nhanh cho thấy không bị nước xâm nhập (thêm vào đó, những thứ này thực sự nổi!)
• Thêm tham số bolt_head_diameter_gap để cho phép giảm chiều cao hơn nữa (hữu ích khi đi tới top/bottom 10mm)
• Thêm tham số latch_lever_length để rút ngắn/kéo dài đòn bẩy khóa (trong cài đặt đáy nông, đòn bẩy khóa đôi khi sẽ nhô ra ngoài đáy hộp)
