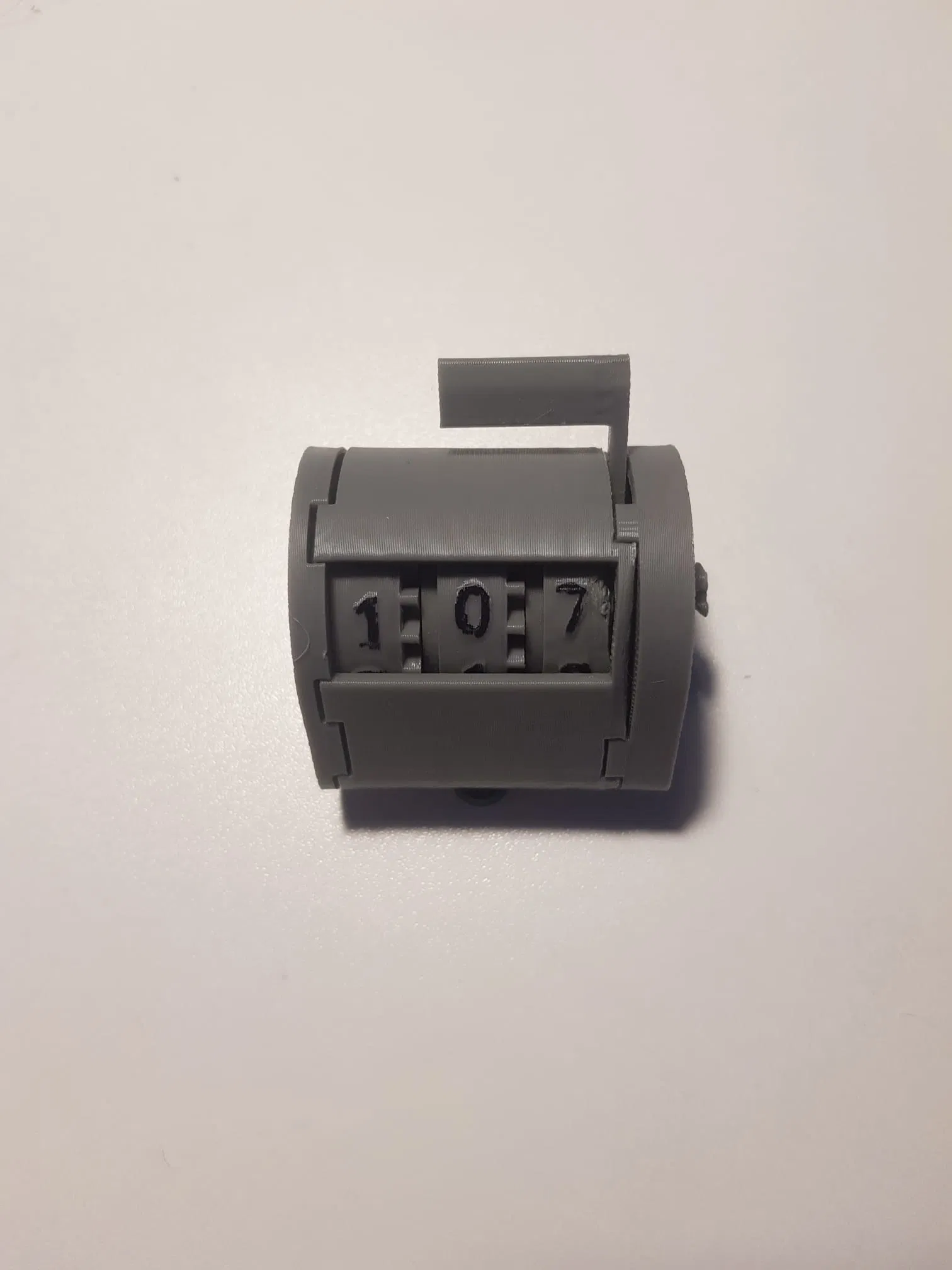

Bộ Đếm Tally In 3D Hoàn Chỉnh

Mô tả:

Cái này vẫn đang trong quá trình phát triển và kinh nghiệm sẽ cho thấy liệu nó có hoạt động hoàn hảo không, tôi vẫn thấy một số vấn đề với chức năng đặt lại (reset) hoạt động về mặt lý thuyết nhưng trên thực tế thì bánh răng có vẻ bị cạ quá nhiều và xoay trước khi móc của chúng có thể đẩy chúng về vị trí 0 → dẫn đến các bánh xe số không thẳng hàng.

In ấn (Printing):

          Filament:

• Tôi đã thử nghiệm PLA+

          Cài đặt (Settings):

• In các đường viền ngoài trước để có cơ hội tốt hơn về việc khớp dung sai (tolerances)
• Supports được tinh chỉnh tốt để tránh chúng dính vào các bộ phận
• Khuyến khích dùng Tree supports
• Khuyến khích dùng Brim khi gặp vấn đề cong vênh (warping)
• Infill, ít nhất 15%            Tăng infill và/hoặc Wall lines khi bạn gặp vấn đề về
• Wall lines, ít nhất 2        độ bền của các bộ phận và các bộ phận bị gãy / biến dạng
• Dung sai bộ phận đã được tối ưu hóa cho cài đặt máy in 3D/slicer của tôi (Voron 2.4, orca slicer) như đã nói ở trên, khoảng 0.1-0.2 hoặc trong một số ít trường hợp cũng là 0.3

          Nên dùng Support cho:

• Lever (Cần gạt)
• Frame (Khung)
• Wheel 1 (Bánh xe 1)

          Kích thước (Size):

• Mô hình khá nhỏ và có một số bộ phận mỏng manh, nếu bạn gặp sự cố khi in các bộ phận nhỏ, bạn có thể thử phóng to mọi thứ hoặc chuyển sang đầu phun nhỏ hơn.

Lắp ráp (Assembly):

1. Hãy hết sức cẩn thận khi gỡ support để không làm gãy hoặc biến dạng bất kỳ bộ phận mỏng manh / lò xo nào

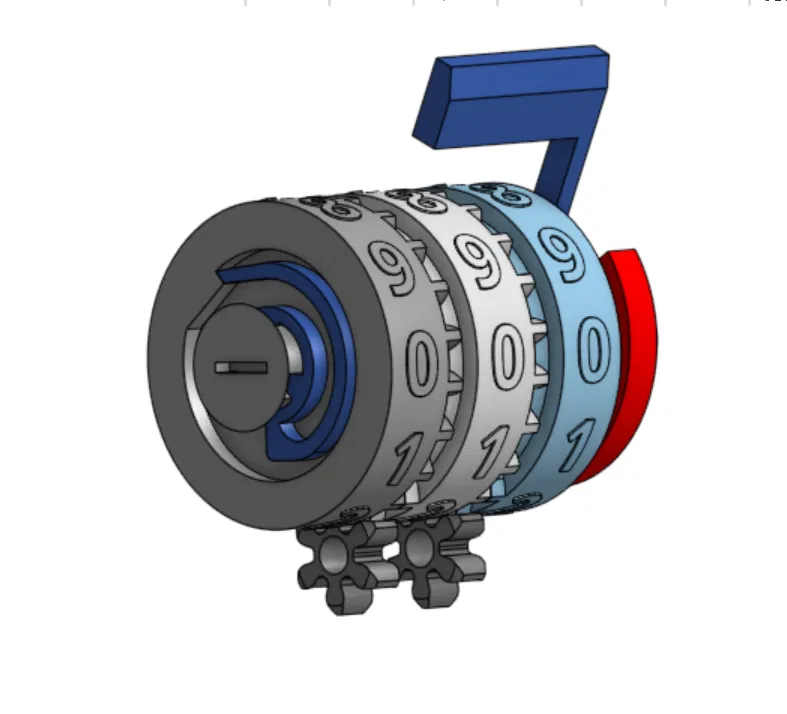

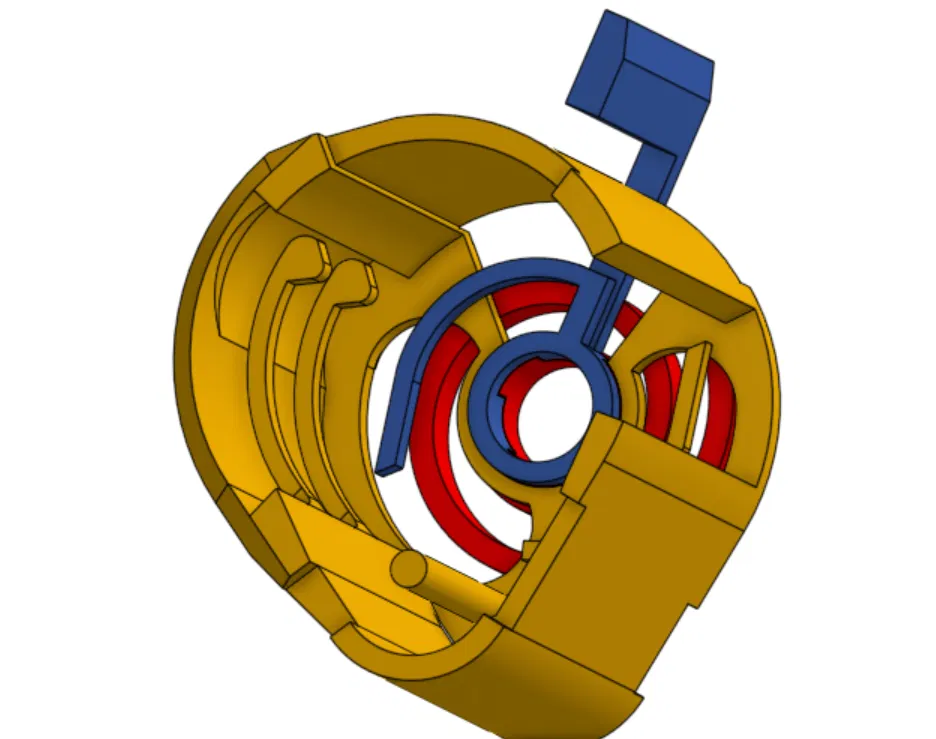

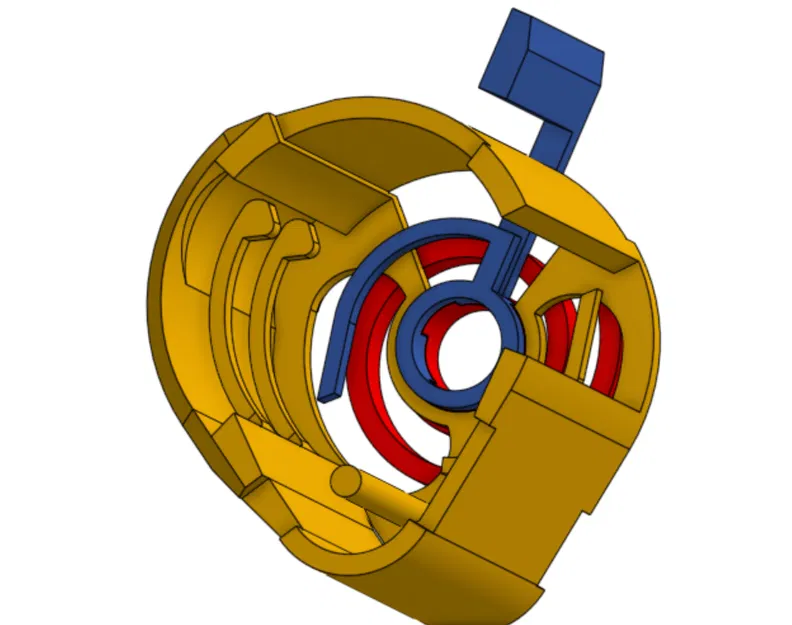

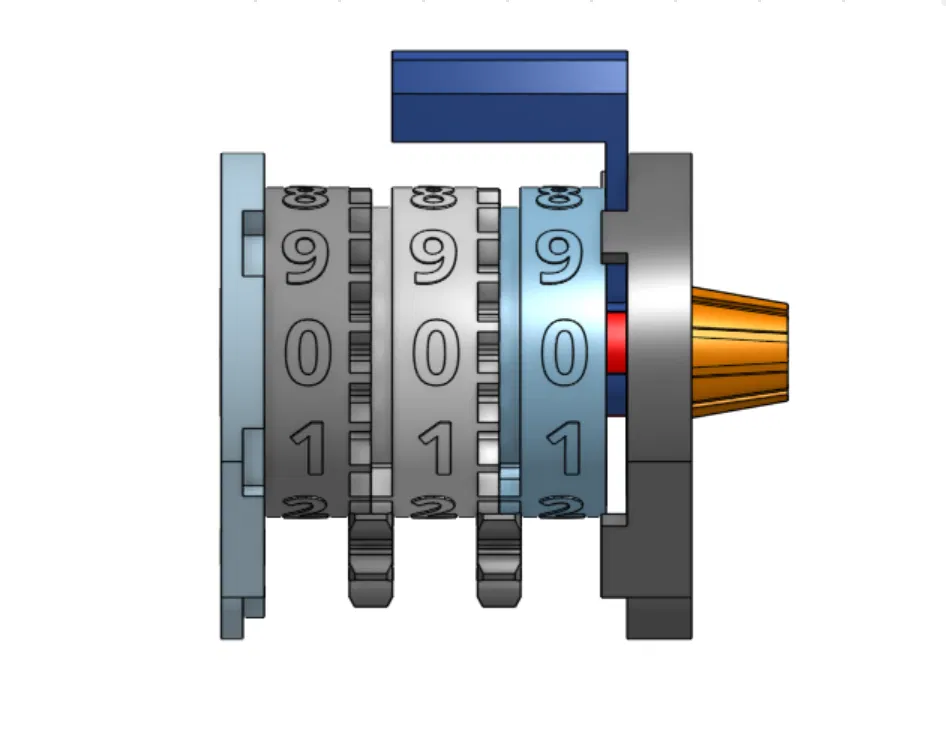

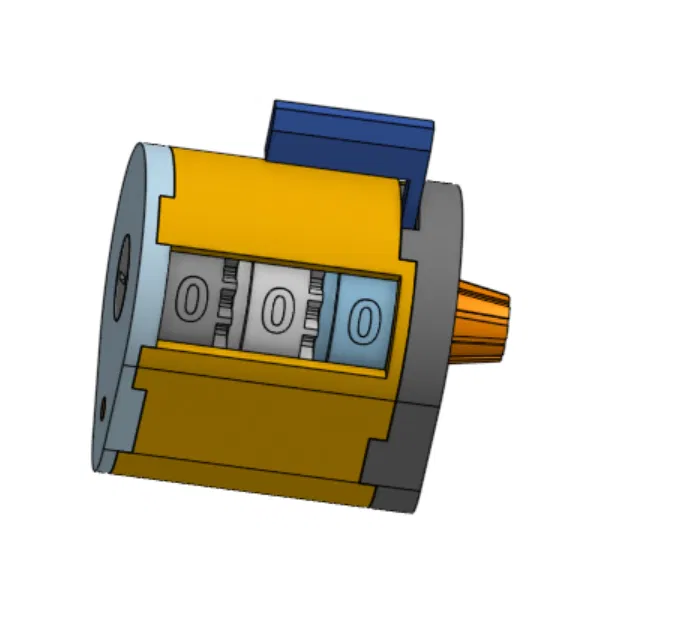

2. Tôi hy vọng những hình ảnh sẽ giúp ích cho việc lắp ráp tiếp theo
3. Giống như Tally Counter nguyên bản của Zekko, chỉ khác là ở phía cần gạt có thêm lò xo và một lớp vỏ che bổ sung… (Tôi chưa thể đảm bảo sẽ làm video hướng dẫn lắp ráp)
4. Không có bước lắp ráp nào cần dùng lực mạnh, nếu bạn cần dùng lực để lắp ráp một cái gì đó thì có nghĩa là có gì đó sai → vui lòng kiểm tra trước khi làm hỏng

Nếu bạn có đề xuất về khả năng in hoặc câu hỏi / yêu cầu chung về mô hình này, vui lòng gửi tin nhắn / bình luận cho tôi

Ghi công (Credits):

• Xin gửi LỜI CẢM ƠN ĐẶC BIỆT đến @Zekko vì đã tạo ra phiên bản đầu tiên của bộ đếm này và giúp tôi tiết kiệm thời gian trong việc chế tạo cơ chế đếm và cơ chế đặt lại, cũng như chia sẻ tệp Onshape đã giúp tôi dễ dàng hơn trong việc sửa đổi.

Những thay đổi cho đến nay:

•        08.01.2024: Tăng chiều dài trục lên 1mm để nó không kẹp chặt vỏ và tạo ra nhiều ma sát hơn - cảm ơn "Levi" (Discord) đã chỉ ra vấn đề này.
