Bộ đếm Tally bằng nhựa in 3D

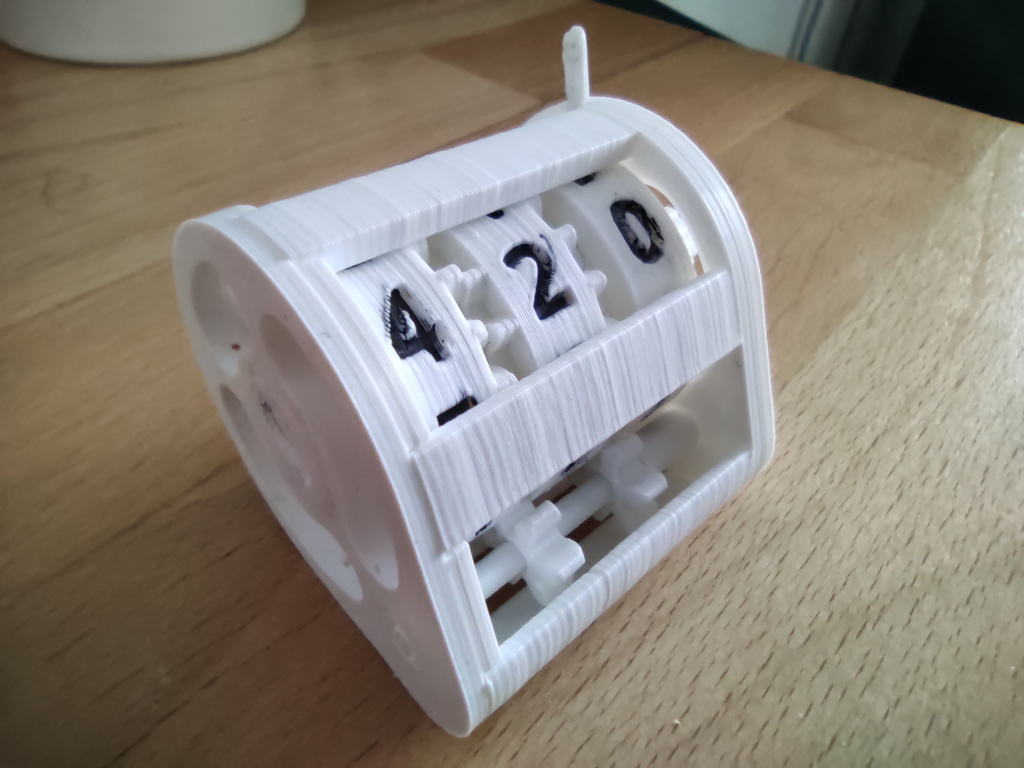

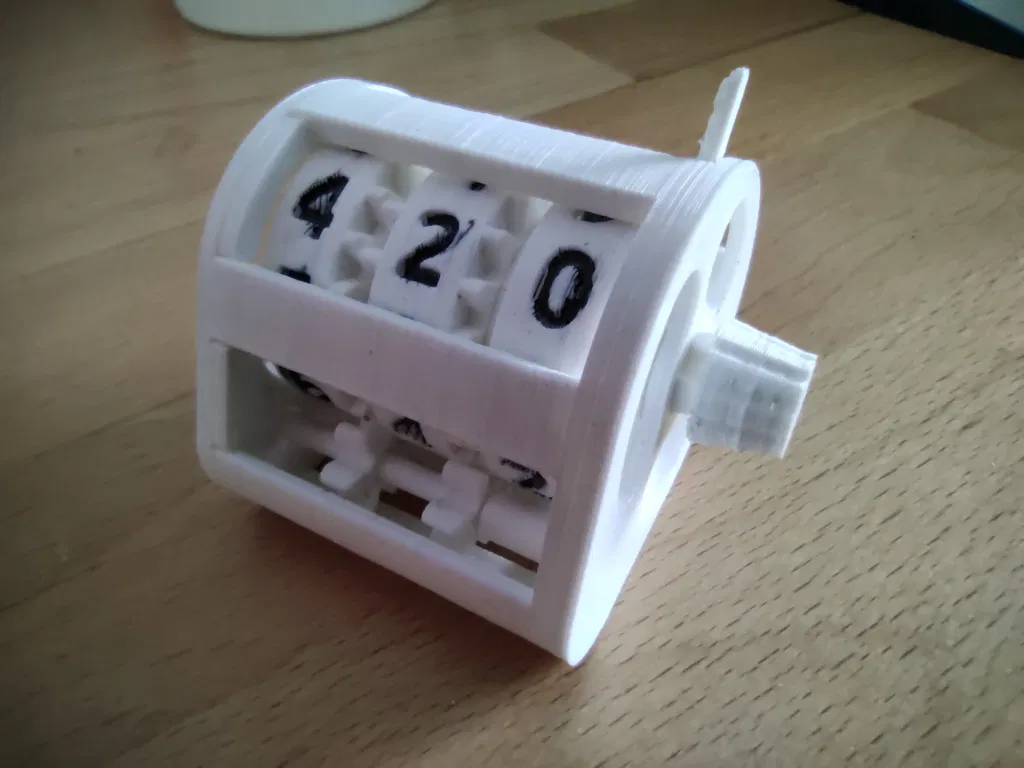

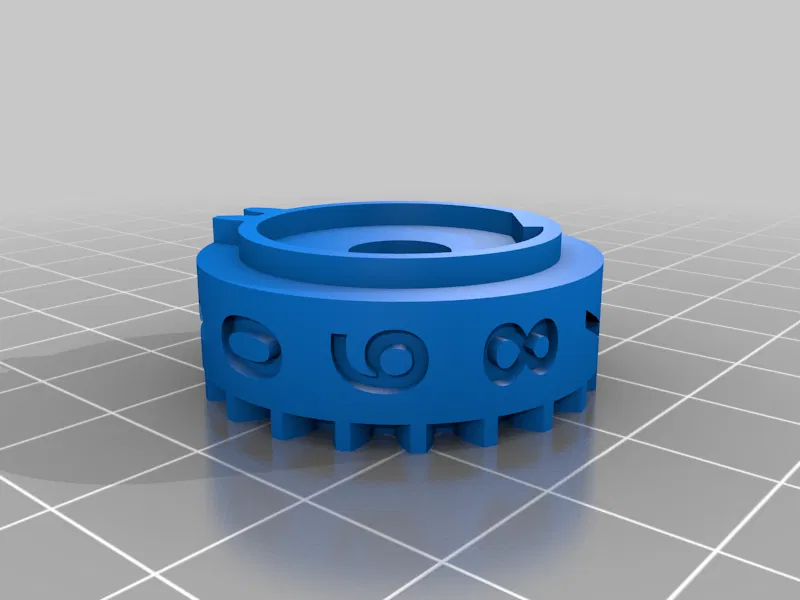

Bộ đếm cơ khí in 3D hoàn chỉnh. Các bộ phận thường dùng lò xo kim loại được tích hợp vào mô hình dưới dạng các thanh đẩy bằng nhựa. Vì PLA bị cong vênh từ từ dưới lực tác dụng liên tục, tôi đã thiết kế mô hình này sao cho không có lực nào tác dụng lên nó khi không sử dụng.

Hầu hết các bản in cơ khí 3D đều có kích thước lớn nên có thể chấp nhận dung sai rất lỏng lẻo, phù hợp với hầu hết các máy in ngay lập tức. Tôi muốn một thiết bị nhỏ gọn hơn, nghĩa là nó cần dung sai chặt chẽ hơn - loại dung sai mà bạn chỉ có thể đạt được bằng cách tinh chỉnh slicer cho phù hợp với cấu hình máy in cụ thể của bạn. Không có dung sai nào được thiết kế trong mô hình CAD, hãy tinh chỉnh cài đặt giãn nở ngang (horizontal expansion) trong slicer của bạn cho máy in của bạn. Đây là video YouTube hướng dẫn cách thực hiện. Tôi đã sử dụng giãn nở ngang -0.05 và giãn nở ngang lỗ là 0.05 trong Cura, nhưng con số chính xác có thể sẽ khác đối với bạn. Bạn sẽ cần thử nghiệm cho máy in của riêng mình và thực hiện một số chỉnh sửa, chà nhám.

In hai cái bánh răng trung chuyển (carry gear), ba cái bánh răng xoay để reset (wheel reset pawl) và một cái cho mọi bộ phận khác. Xin lỗi vì không có hướng dẫn lắp ráp chi tiết, hy vọng mô hình Onshape sẽ giúp giải thích cách thức hoạt động. Việc trượt mọi thứ vào khung có thể hơi khó khăn, nhưng một khi mọi thứ đã vào đúng vị trí thì toàn bộ thiết bị sẽ khá chắc chắn.

Hãy nhớ rằng mô hình này khá nhỏ và có một số bộ phận mỏng manh. Nếu bạn gặp sự cố với các bộ phận bị gãy hoặc không khớp với nhau do vấn đề dung sai, hãy thử phóng to mọi thứ hoặc chuyển sang vòi phun nhỏ hơn. Hãy biết giới hạn của máy in của bạn và đừng cố ép các bộ phận.

Video hoạt động của nó: https://youtu.be/BWP-0wes78c

Mô hình Onshape: https://cad.onshape.com/documents/c295638f8d4b83155530eae2/w/dfc5a8f2e985d5d8f6ba5083/e/116331ffcd07a19a1f2706c0

Chỉnh sửa ngày 2021-02-07: Cần gạt bị gãy, đã làm nó dày hơn một chút.

Chỉnh sửa ngày 2021-02-08: Sửa lỗi bánh răng xoay để reset có độ dày khác nhau, cảm ơn leloctai đã chỉ ra điều này!

Chỉnh sửa ngày 2021-02-18: Định hướng lại các bộ phận theo cách chúng nên được in.
