Ngàm ống kính Canon EF/EF-S

Đây là một mô hình in được của ngàm gắn trên ống kính Canon EF/EF-S, bạn có thể dùng nó để thiết kế các phụ kiện như ống nối dài hoặc ống kính tùy chỉnh.

In ở độ cao lớp 0.1mm, bằng PETG (khuyên dùng) hoặc sợi nhựa khác như PLA. Mô hình này được thiết kế để in với phần ngàm hướng lên trên. Không cần hỗ trợ cho 3 gờ của ngàm.

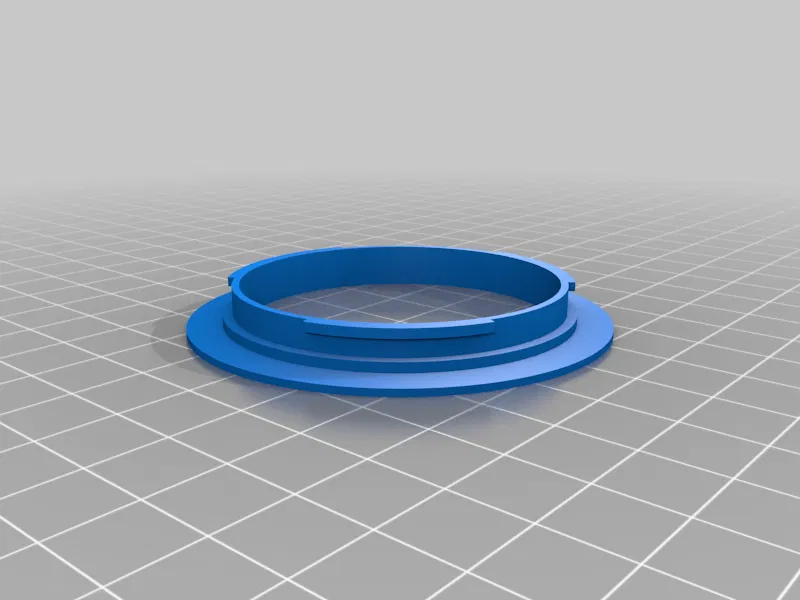

Có hai thiết kế được bao gồm. Một thiết kế sử dụng rãnh in 3D để nhận chốt khóa từ máy ảnh, giống với chốt trên ống kính thật.

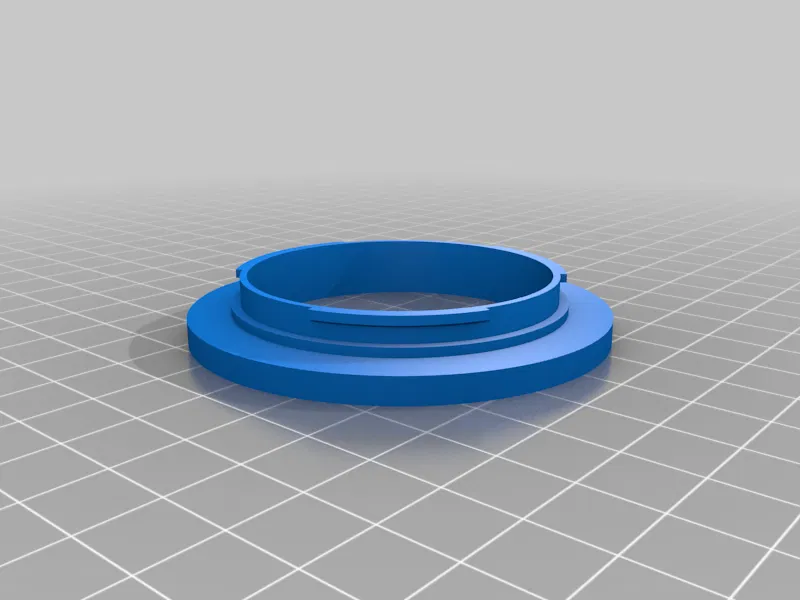

Thiết kế còn lại có chỗ để gắn một đai ốc lục giác M3 bằng đồng thau để nhận chốt khóa. Thiết kế này phù hợp với yêu cầu mô-men xoắn cao (tức là nó ngăn chốt khóa của máy ảnh làm rách rãnh in 3D bằng nhựa nếu ống kính bị tác động lực mạnh sau khi khóa). Vui lòng sử dụng đai ốc bằng đồng thau ở đây, vì đai ốc bằng thép có thể làm trầy xước cả ngàm và chốt khóa của máy ảnh.

Các tệp thiết kế đã được cung cấp ở các định dạng STL, STEP và dự án Fusion 360, vì vậy bạn có thể dễ dàng tích hợp mô hình này vào các thiết kế của riêng mình.

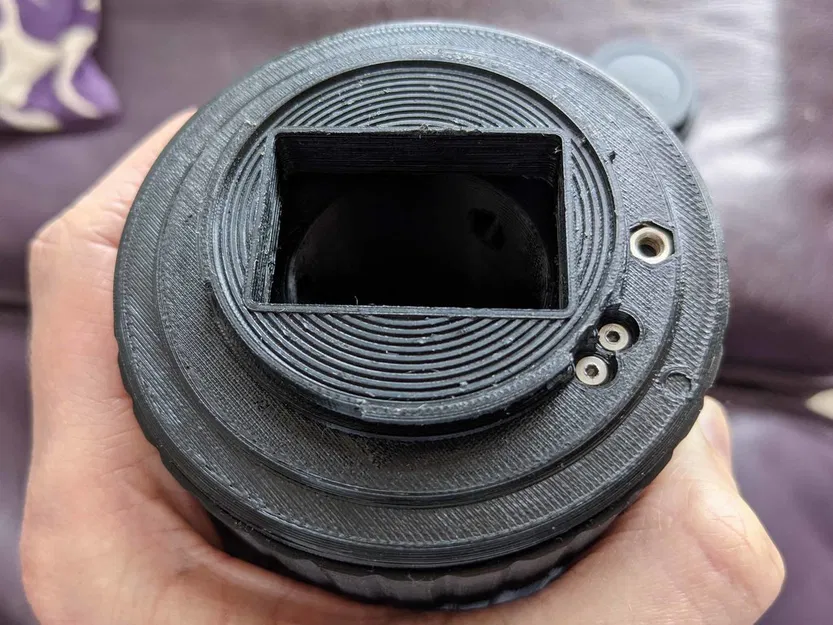

Ảnh trên cho thấy ngàm được tích hợp vào thiết kế Ống nối dài Canon Variable Length của tôi:

https://www.thingiverse.com/thing:4975686
