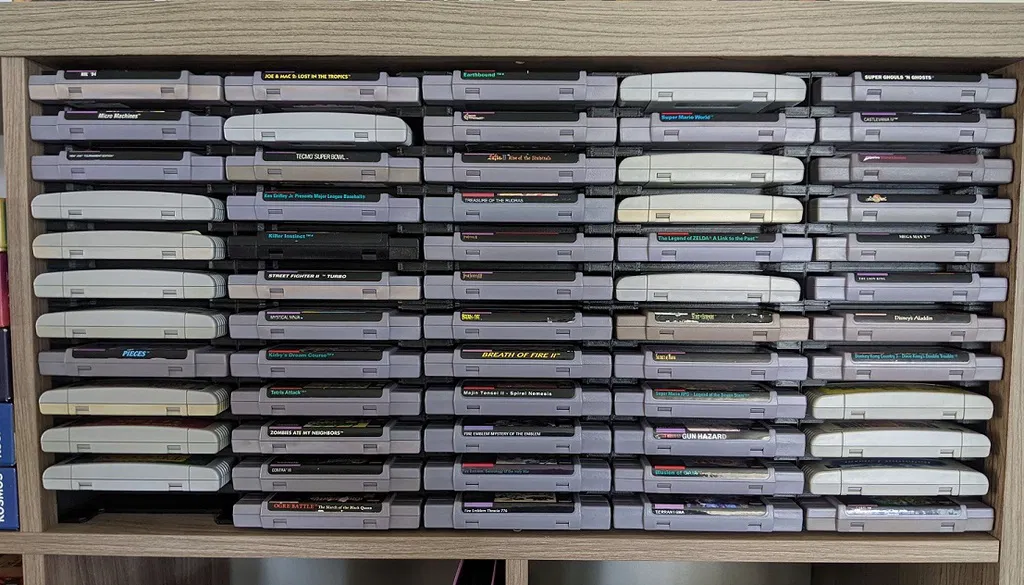

Đây là giá đỡ băng game SNES dành cho băng game NTSC (Bắc Mỹ hoặc Nhật Bản), có thể chứa tới 60 băng game trong một khối kệ IKEA Kallax (có chỉnh sửa một chút).

Các File In

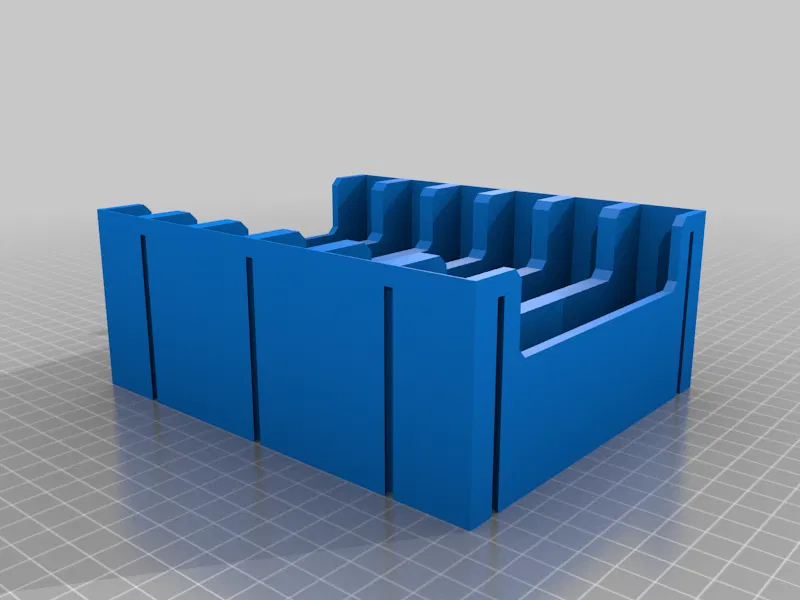

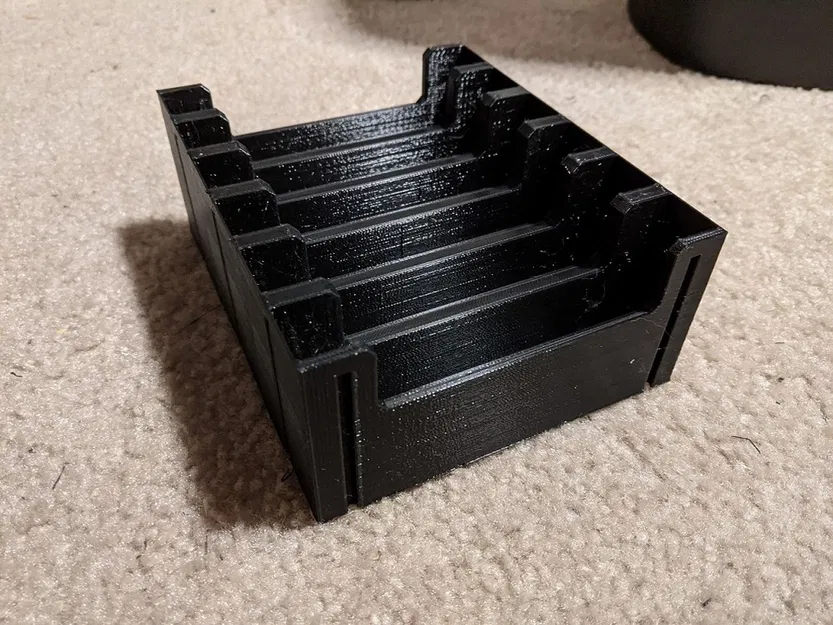

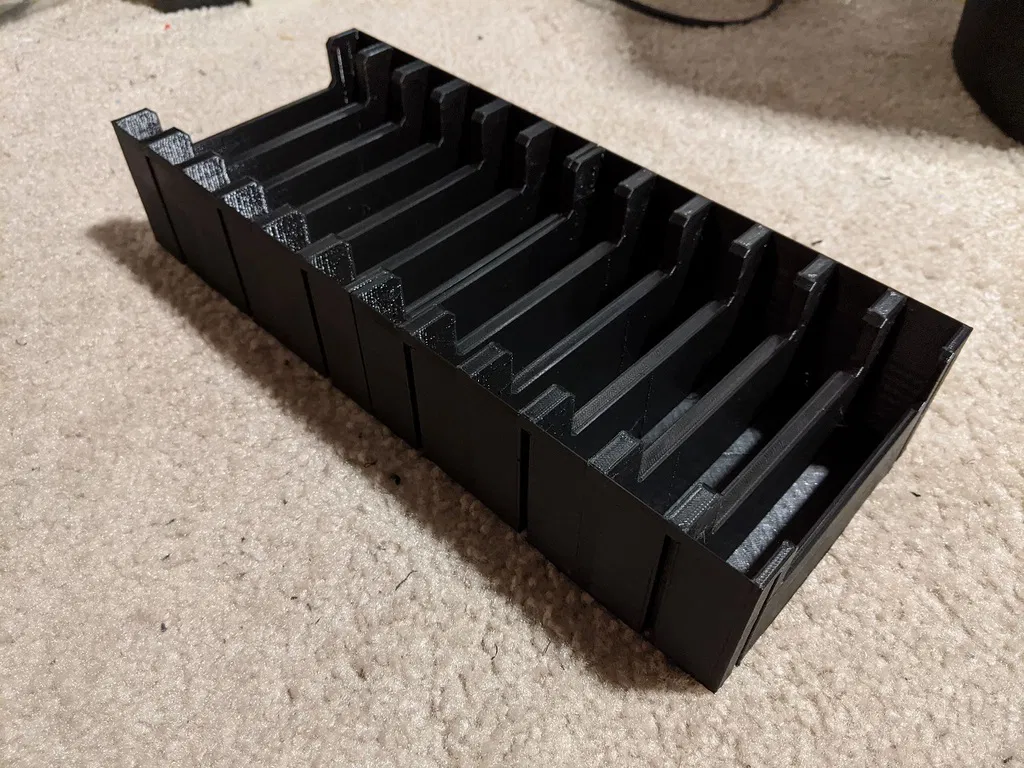

6 Slot - Giá đỡ băng game cơ bản, có thể chứa 6 băng game

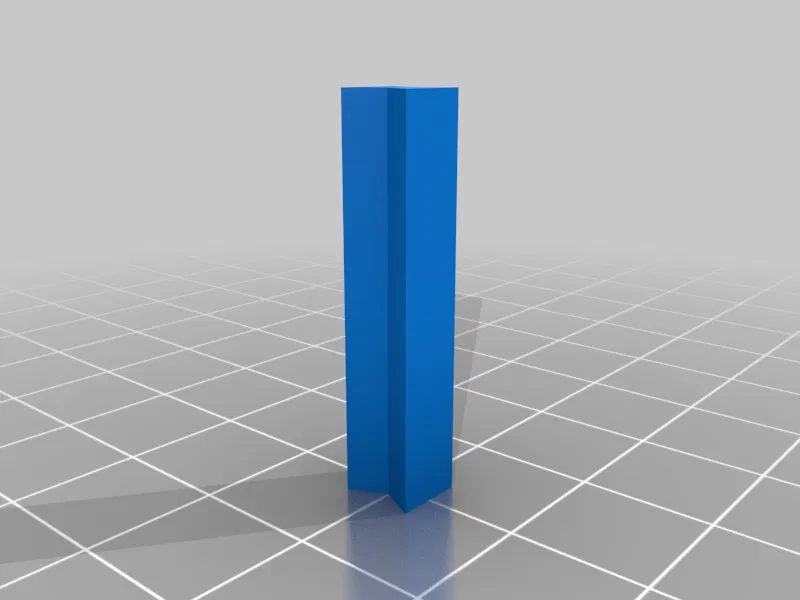

Dovetail - Mảnh ghép nối các đoạn dọc

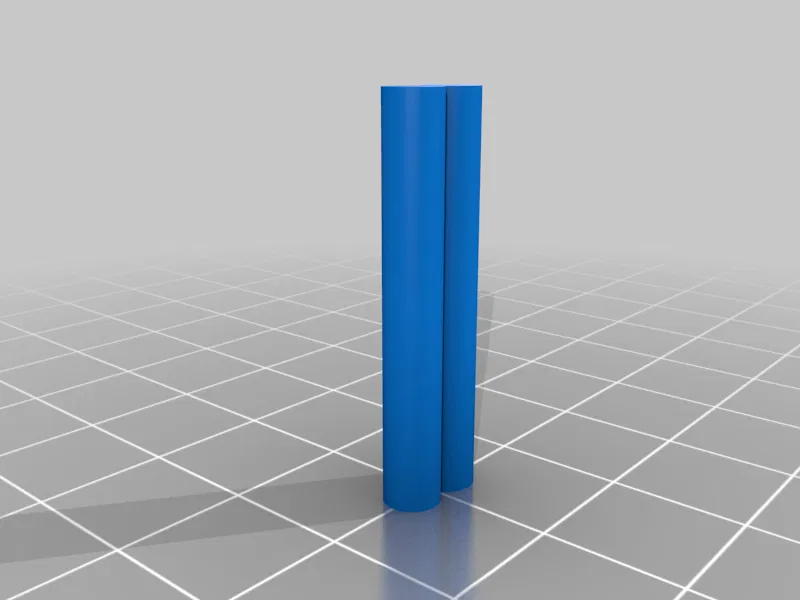

Round - Mảnh ghép nối các đoạn ngang

Chỉnh Sửa Kệ Kallax

Tháo miếng gỗ trên cùng của kệ, và rút một thanh dọc ra để tạo thành một khối đôi rộng, sau đó lắp lại miếng gỗ trên cùng. Sẽ còn lại một vài chốt gỗ nhỏ nhô lên ở vị trí của kệ cũ, bạn có thể cắt bỏ chúng dễ dàng. Đừng tháo hoàn toàn các chốt gỗ, vì chúng cần thiết cho kệ bên dưới phần đó.

Lắp Ráp Giá Đỡ 60 Băng Game

In 10 cái file "6 Slot", với độ đặc 10%, chiều cao lớp in 0.2 hoặc 0.3 mm, không cần support, không cần brim hoặc không cần dán đế. Mỗi cái sẽ tốn chưa tới 200g nhựa in.

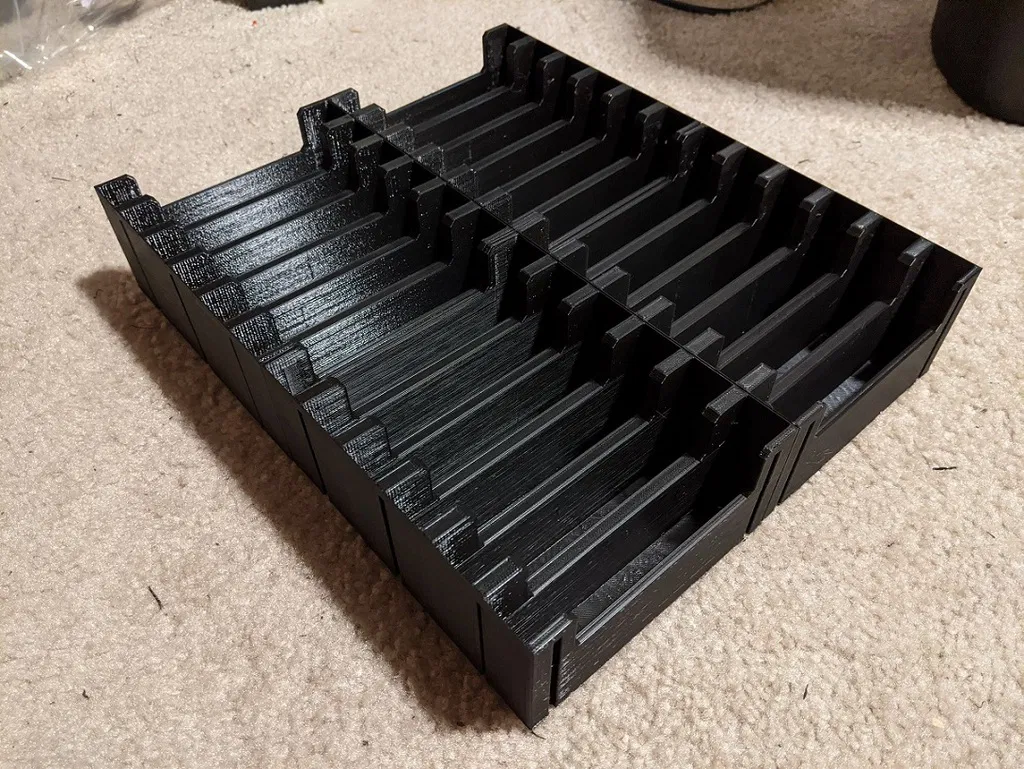

In 48 cái "Round" và 20 cái "Dovetail" với độ đặc >10%, các cài đặt khác tùy ý. Ghép 2 mảnh này vào mỗi khe giữa hai cái "6 Slot". Bạn có thể cần chỉnh lại tỷ lệ (scale) của các mảnh này để chúng khớp chặt. Tôi đã phải dùng búa cao su để gõ nhẹ cho chúng vào hết.

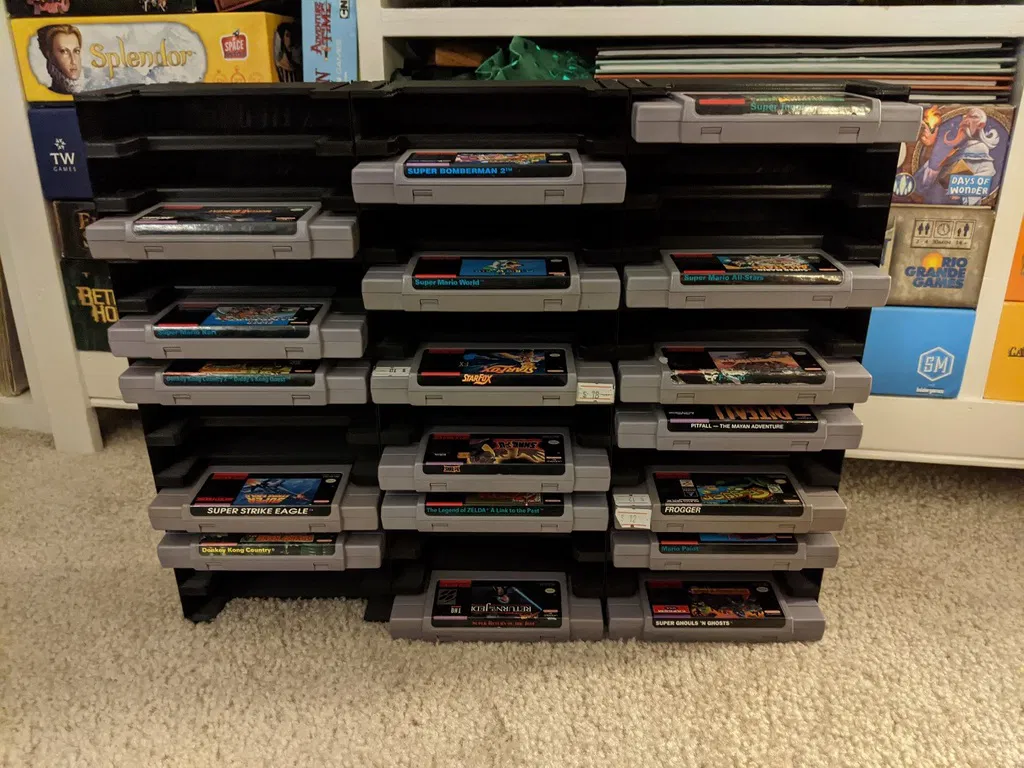

Bạn cần lắp ráp theo cấu hình 5 ngang, 2 dọc.

In 10 cái này sẽ tốn gần 2kg nhựa in, tương đương chưa tới 1$ cho mỗi chỗ chứa băng game.

Trước khi đặt toàn bộ bộ giá đỡ vào kệ Kallax, hãy thử từng khe với một băng game SNES để đảm bảo nó trượt êm ái. Có thể bạn cần chà nhám vài bề mặt để có độ khít mượt mà.

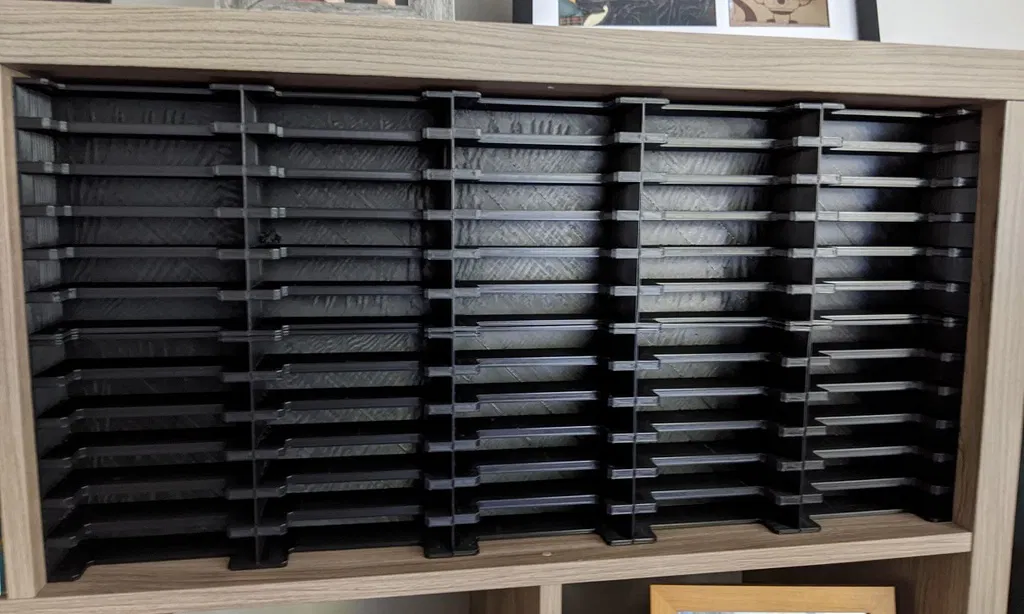

Nhẹ nhàng đẩy toàn bộ bộ giá đỡ vào phần khối đôi của kệ, gõ nhẹ vào các phần dày hơn để đẩy nó vào vị trí mong muốn. Nếu muốn các băng SNES nằm hoàn toàn phẳng với mặt trước, bạn có thể dễ dàng thử với một băng ở hàng dưới cùng để kiểm tra, nhưng_TUYỆT ĐỐI KHÔNG ĐỤNG VÀO BẤT KỲ BĂNG GAME NÀO ĐANG CÓ TRONG GIÁ ĐỠ NÀY_ vì mặt sau chỉ dày 2 hoặc 3 lớp và rất dễ bị hư.

Cài Đặt In

Thương Hiệu Máy In:

Monoprice

Máy In:

Maker Select

Rafts:

Không

Supports:

Không

Độ Phân Giải:

0.2

Độ Đặc (Infill):

10

Nhựa In: Nhựa PLA đen giá rẻ

Lưu Ý:

Kiểm tra bên trong mỗi khe xem có gợn hay tơ nhựa nào làm cho việc lắp đặt khó khăn hơn không.
