TUYỆT ĐỐI KHÔNG CHỈ VẬT NÀY VÀO MẶT TRỜI, BẠN SẼ BỊ MÙ VĨNH VIỄN!

Tóm tắt

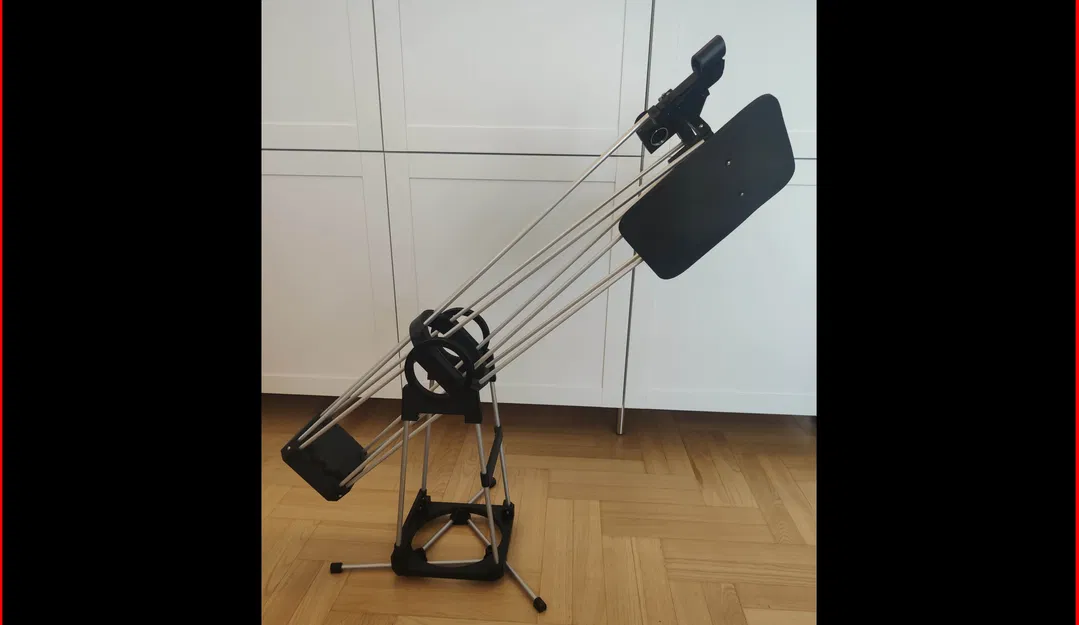

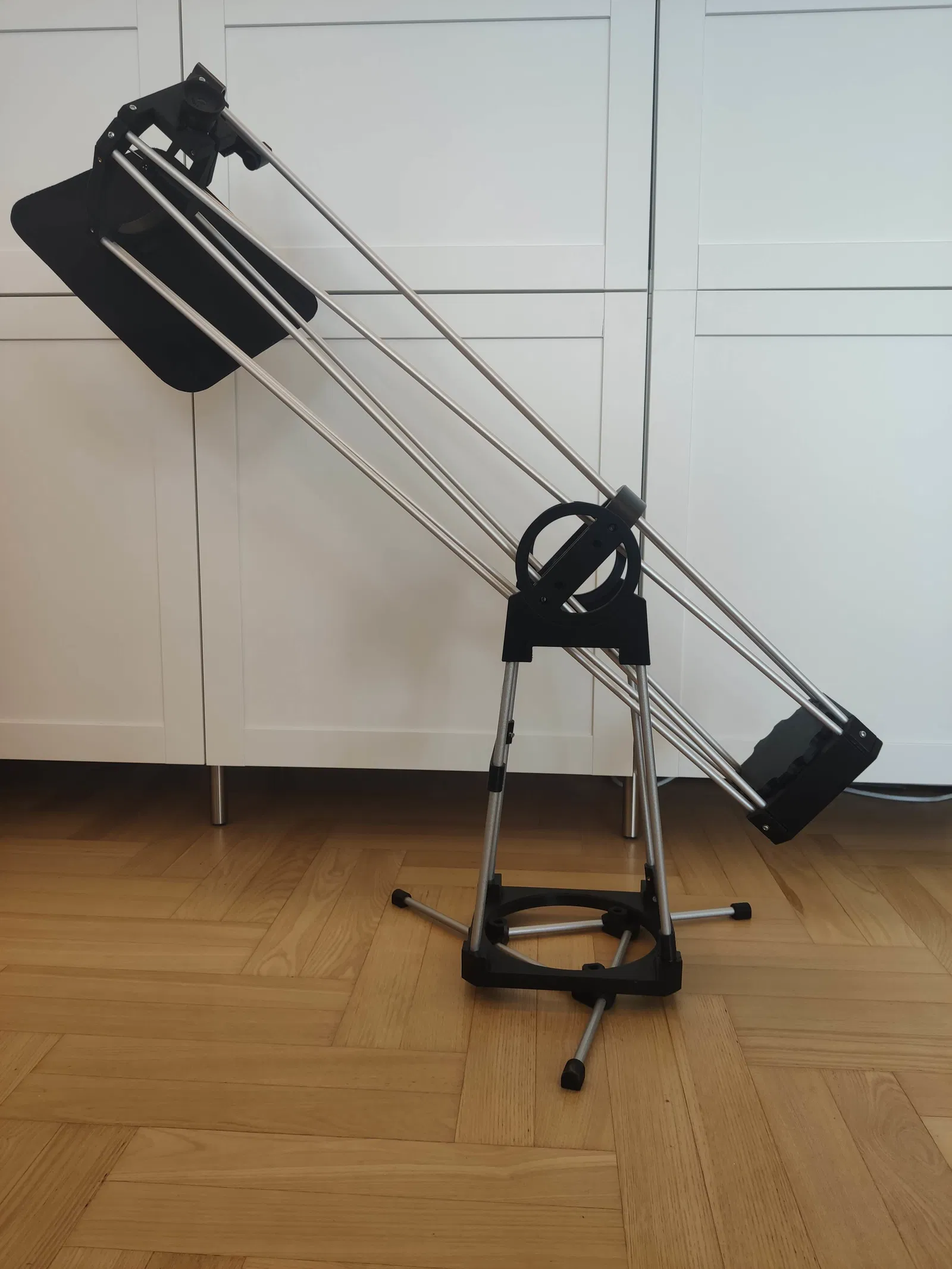

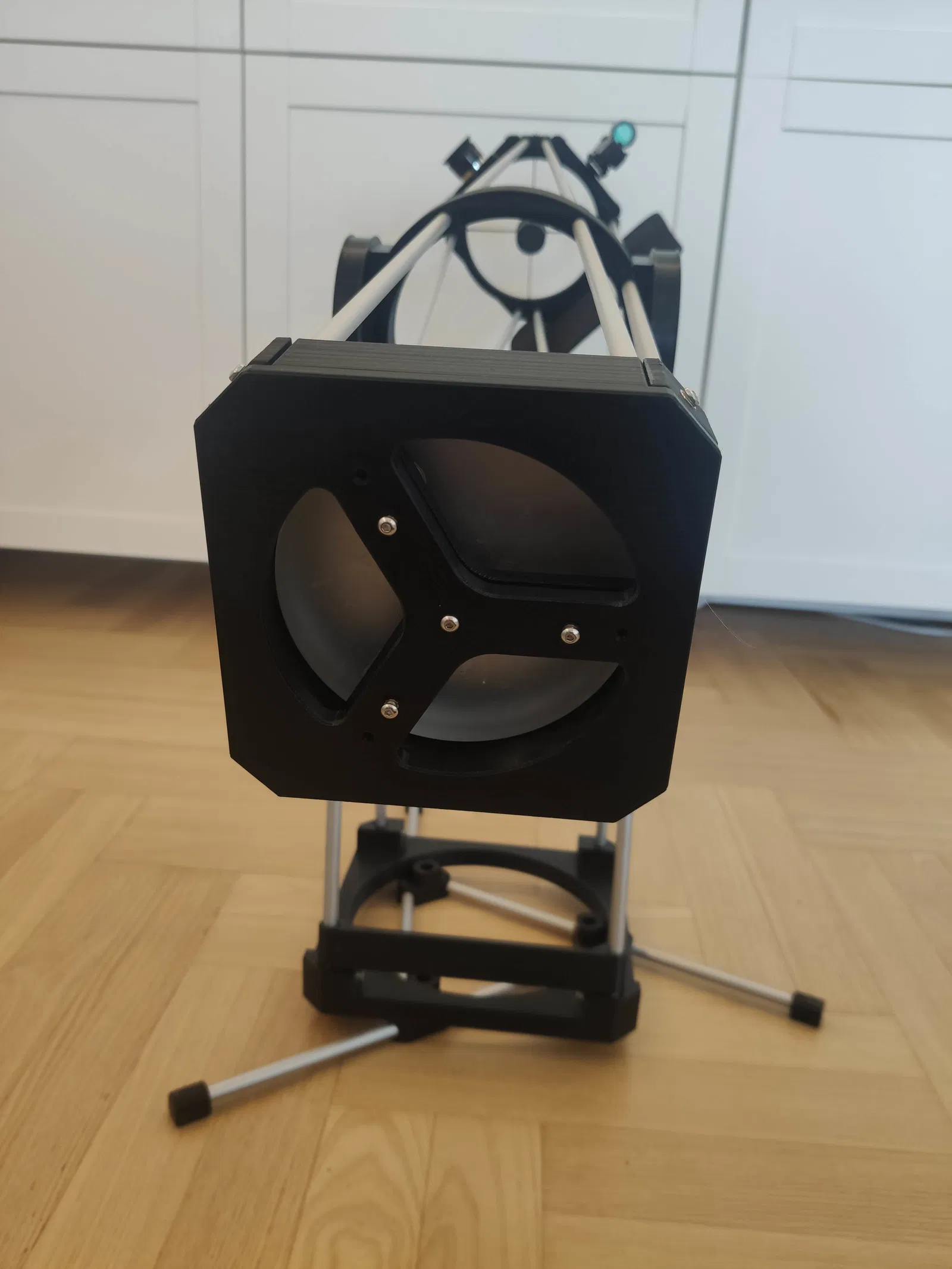

Đây là kính thiên văn Newton với gương đường kính 114 mm, do đó có khả năng thu nhận ánh sáng và độ phân giải cao hơn một chút so với kính thiên văn khúc xạ 70 mm thông thường dành cho người mới bắt đầu. Rất tuyệt vời để quan sát các miệng núi lửa trên Mặt Trăng cũng như các vành đai trên Sao Thổ và sọc trên Sao Mộc. Thiết kế với tám thanh chống giúp kính thiên văn rất chắc chắn (so với thiết kế ba thanh chống) và do đó giữ cho nó được căn chỉnh/hiệu chỉnh khá tốt.

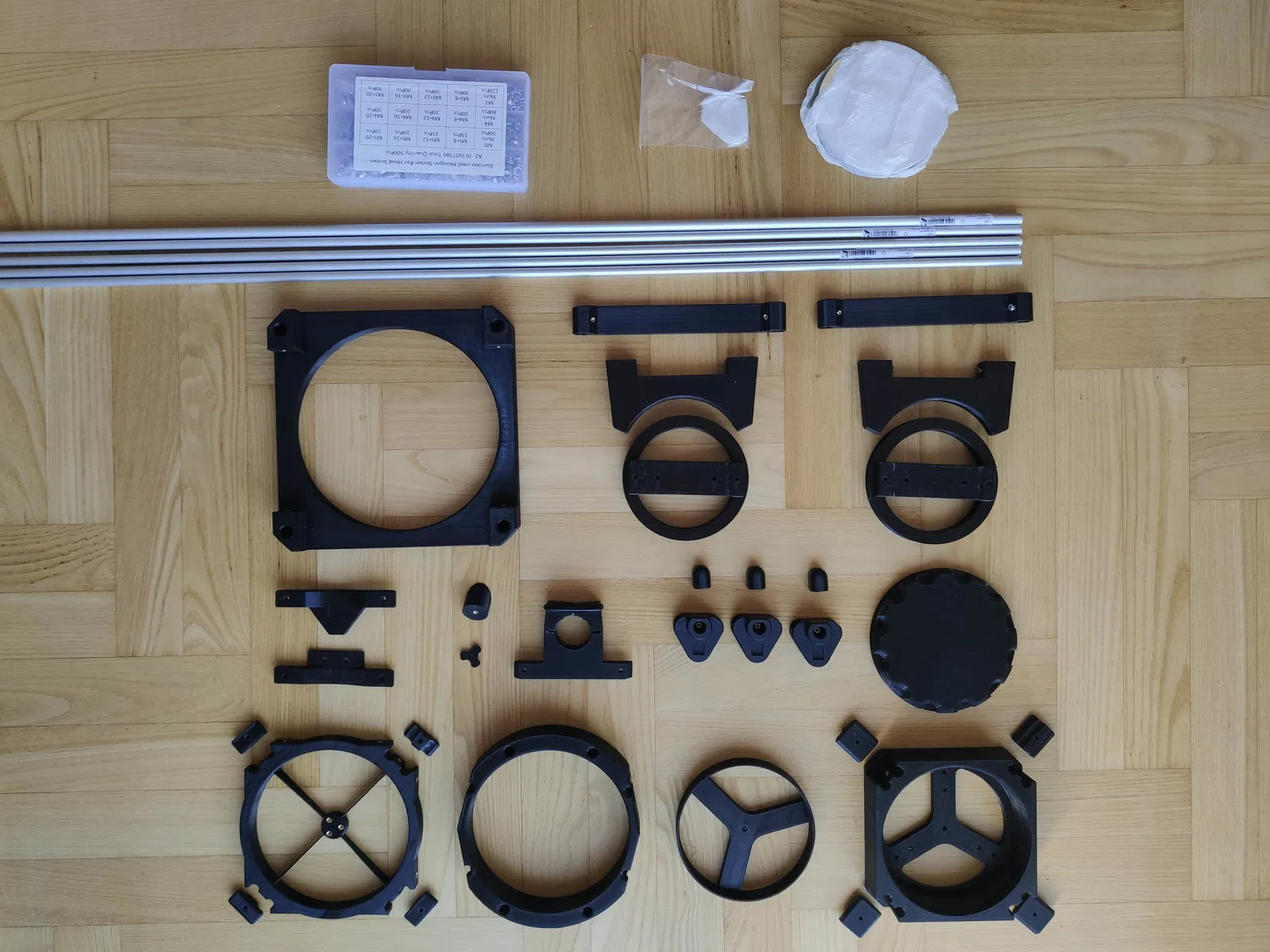

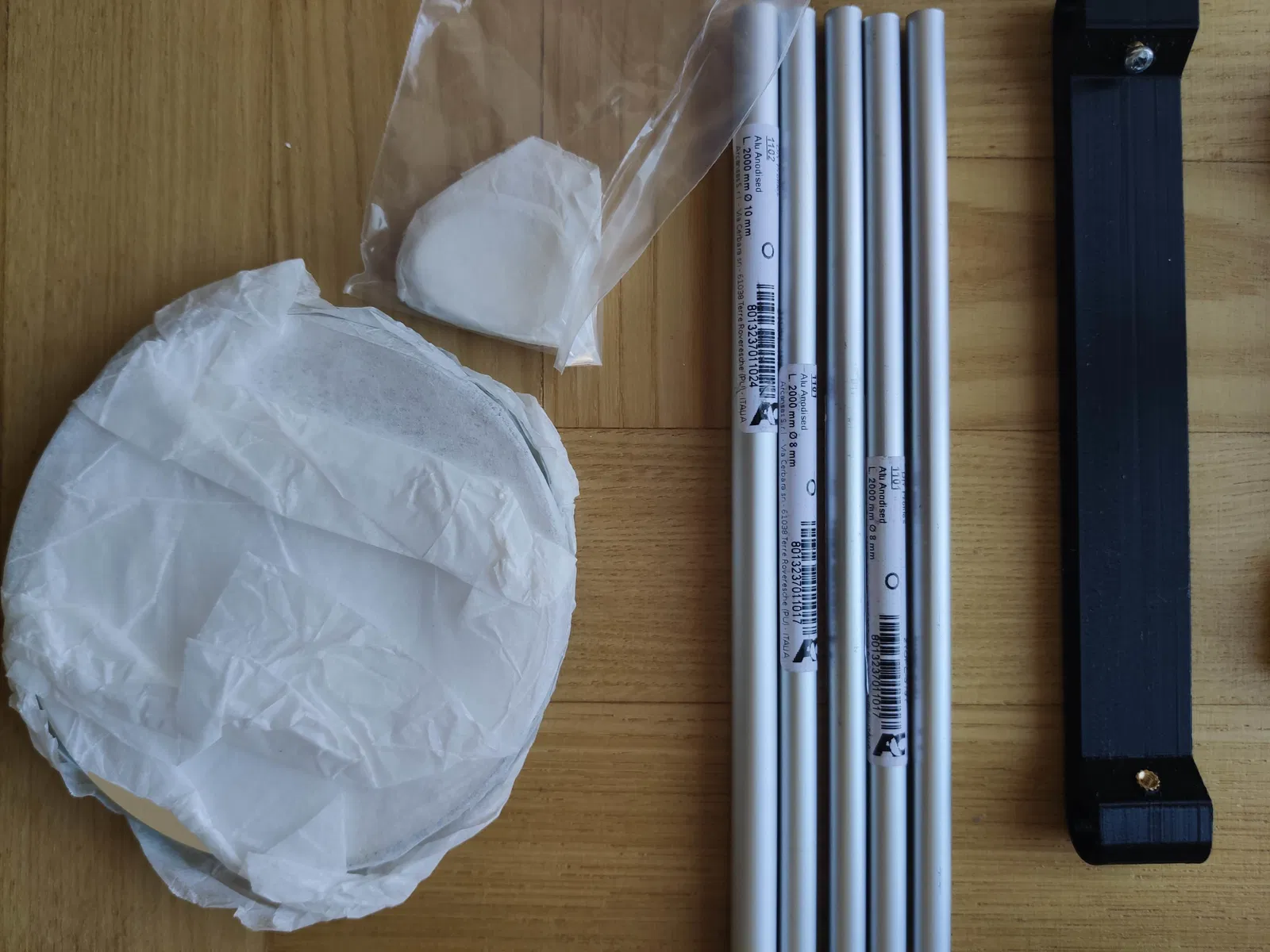

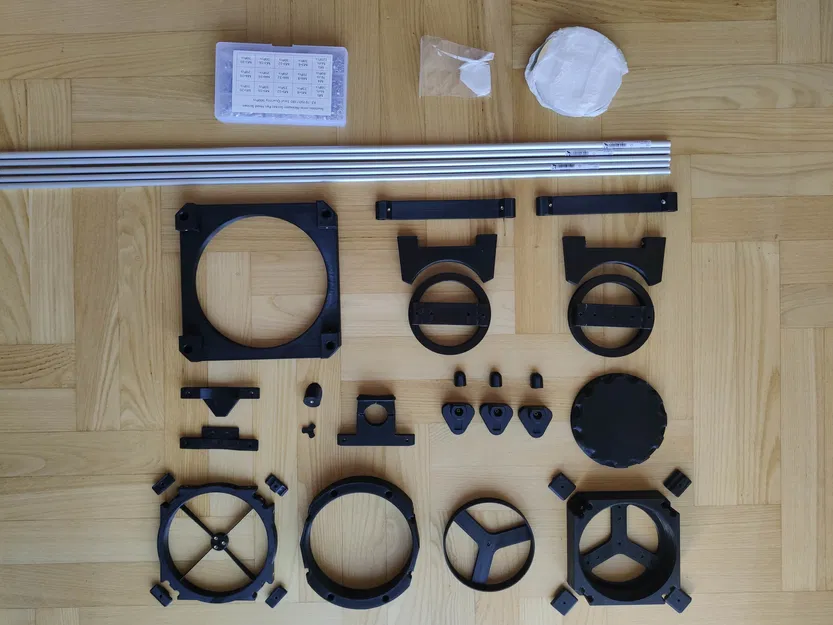

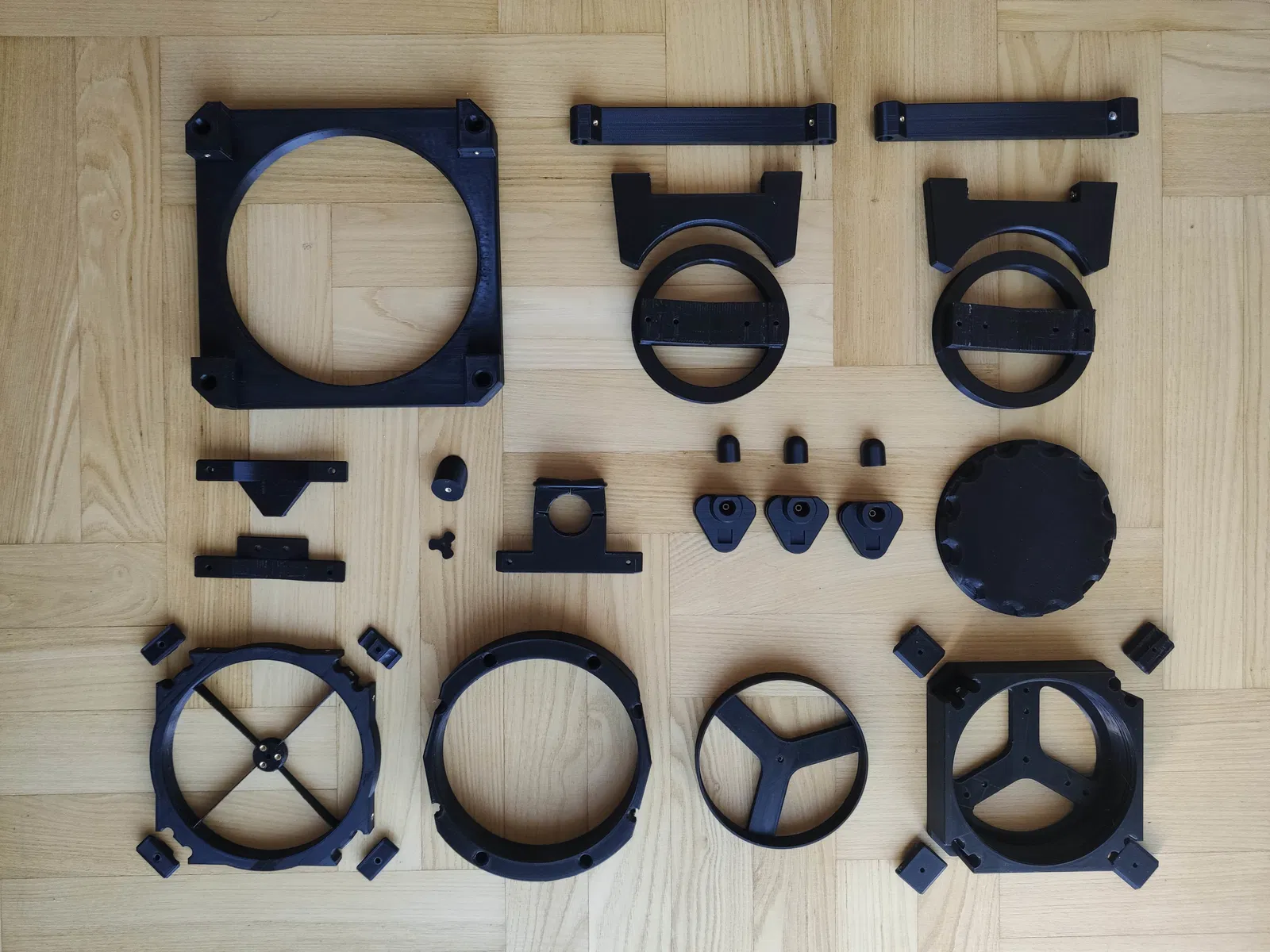

Vật liệu:

• 1 - 2 kg sợi nhựa
• Gương chính đường kính 114mm và gương chéo 25 mm (bộ trên aliexpress 30 - 40 €)
• 8x ống: đường kính 8mm dài 900 mm (nhôm hoặc gỗ)
• 4x ống: đường kính 10 mm dài 400 - 450 mm

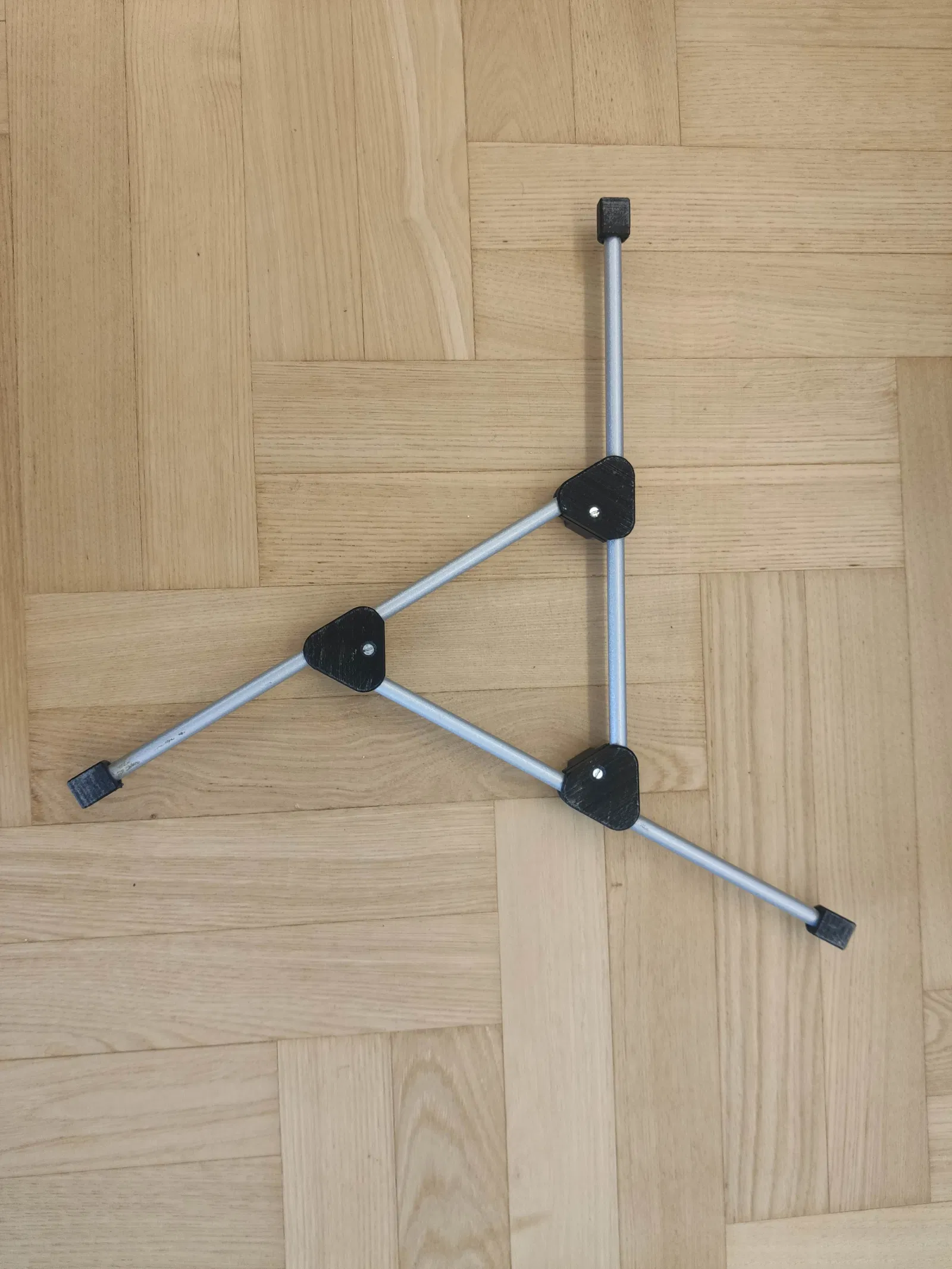

• 3 x ống: đường kính 10 mm dài 400 - 600 mm

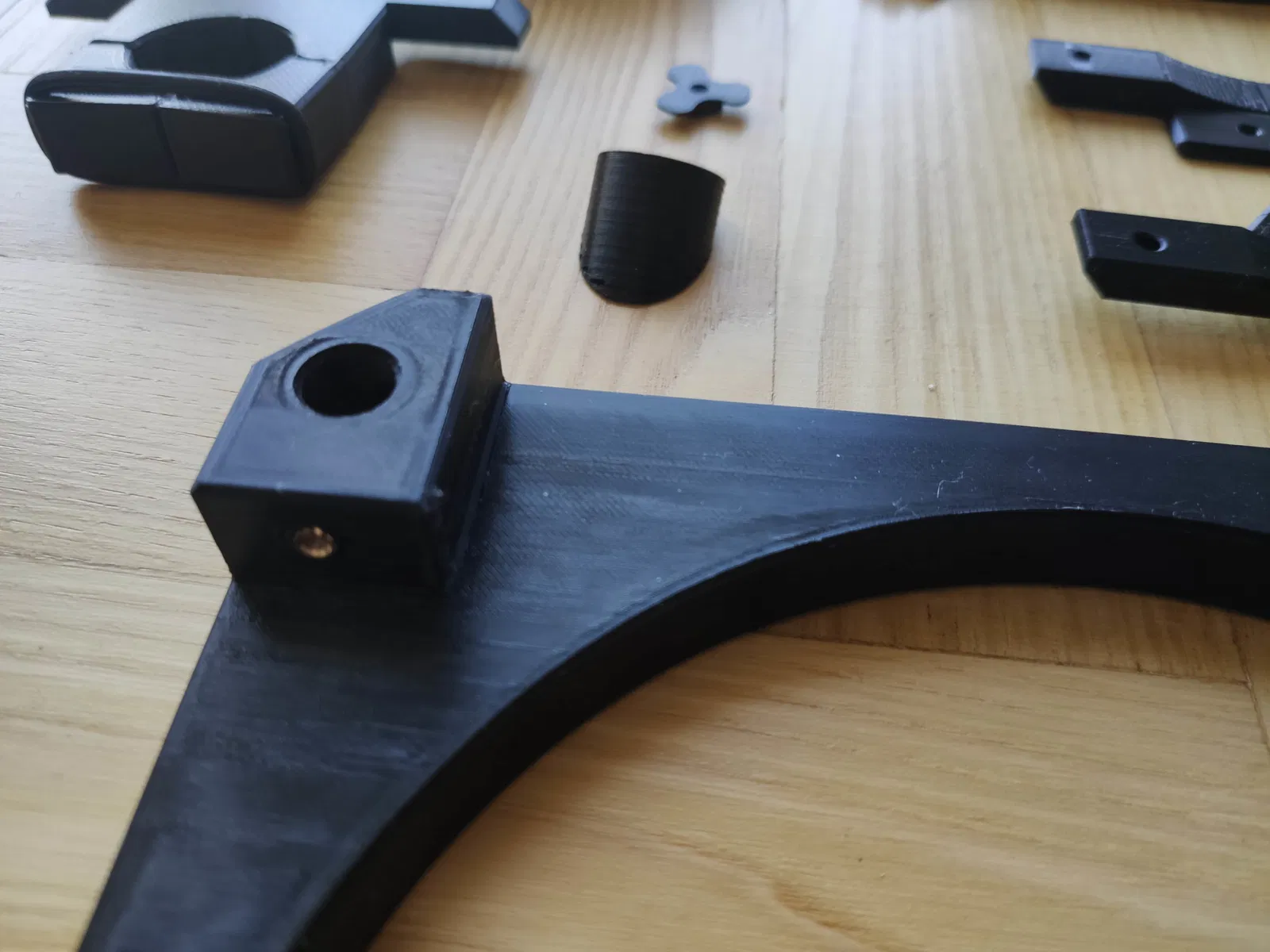

• Ốc vít bằng đồng M3
• Vít M3 (~ dài 16 mm + một vài chiếc dài hơn và ngắn hơn, bộ có nhiều độ dài khác nhau là tốt)
• Linh tinh: miếng lót chuột, lò xo bút bi bằng dây thun, băng dính hai mặt hoặc keo silicone

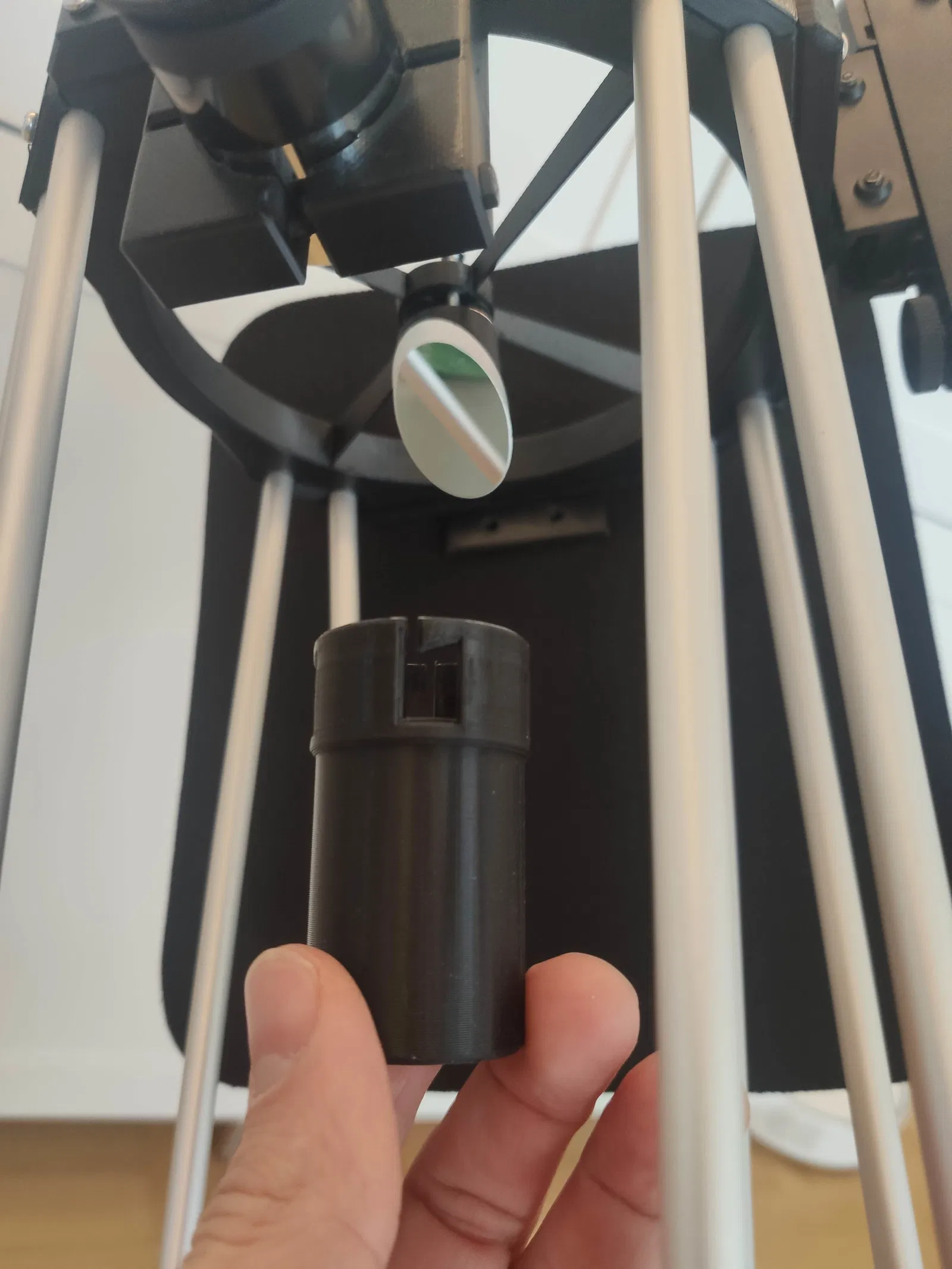

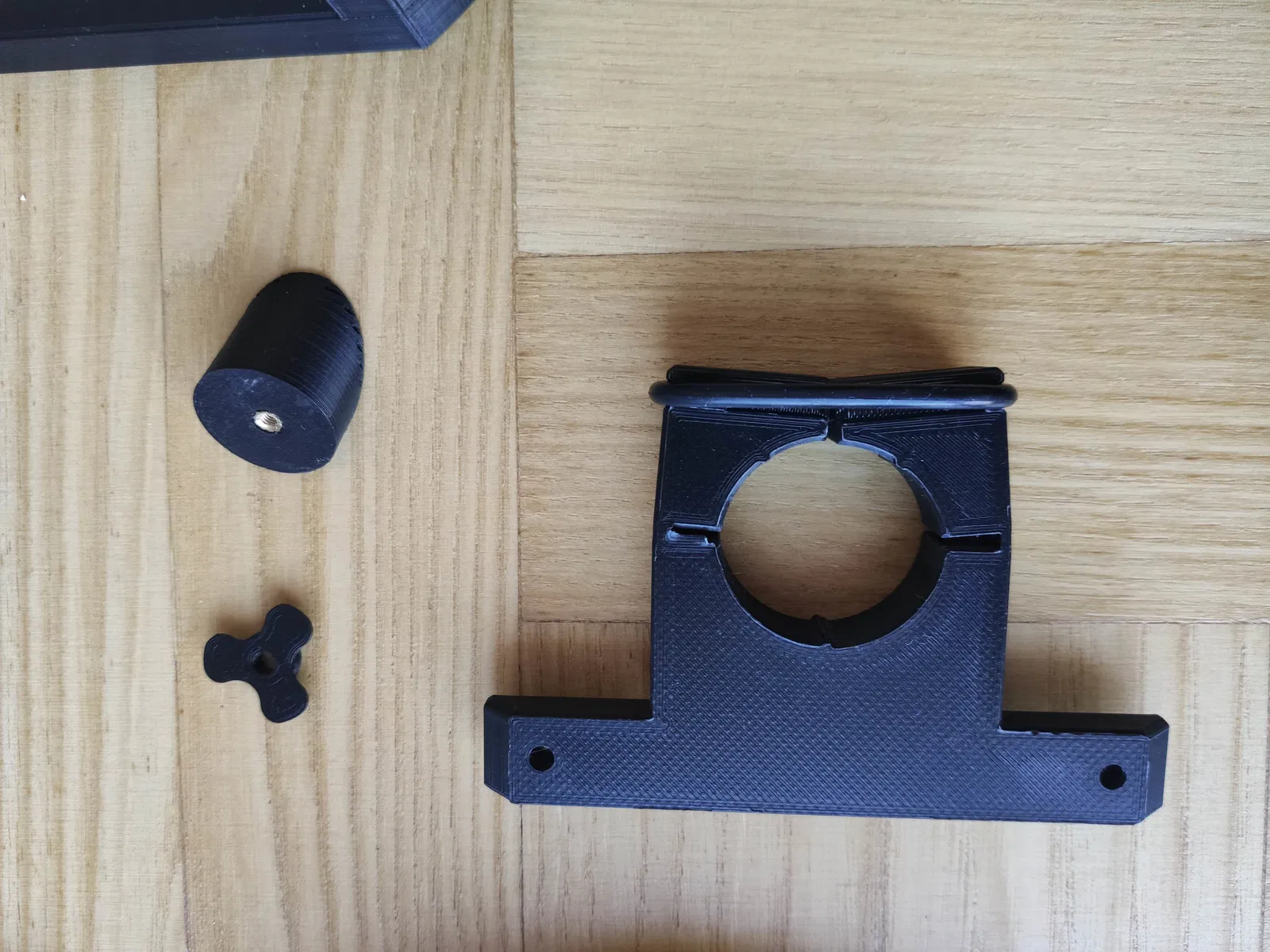

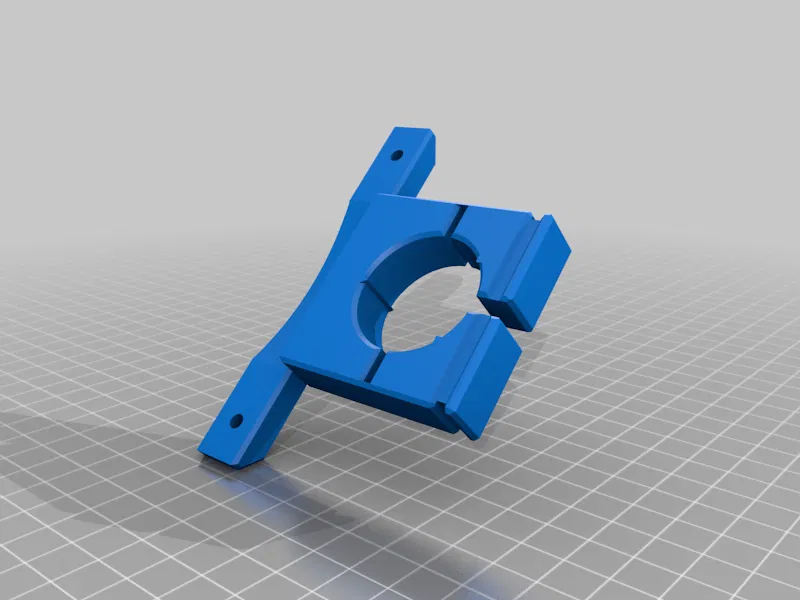

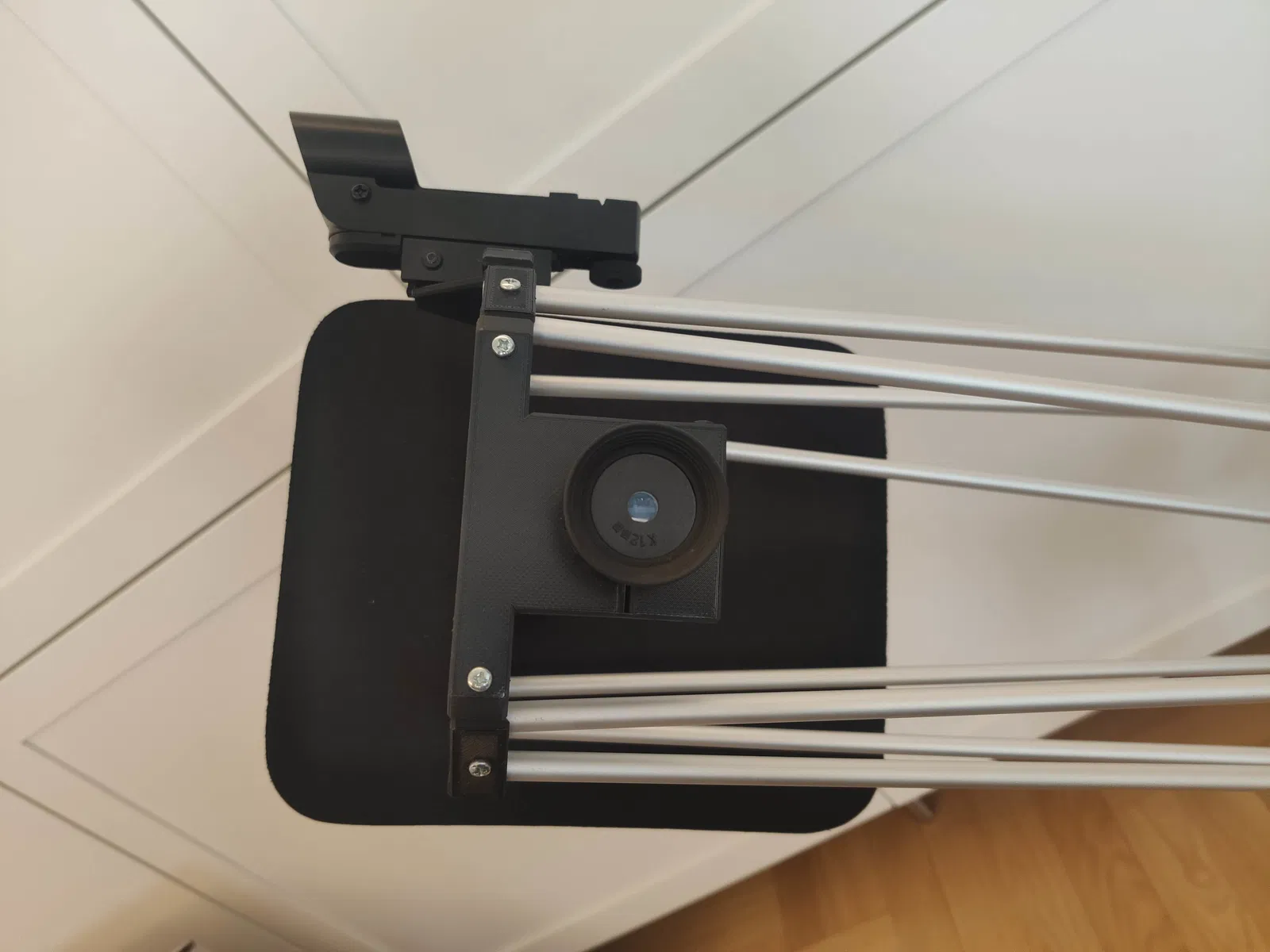

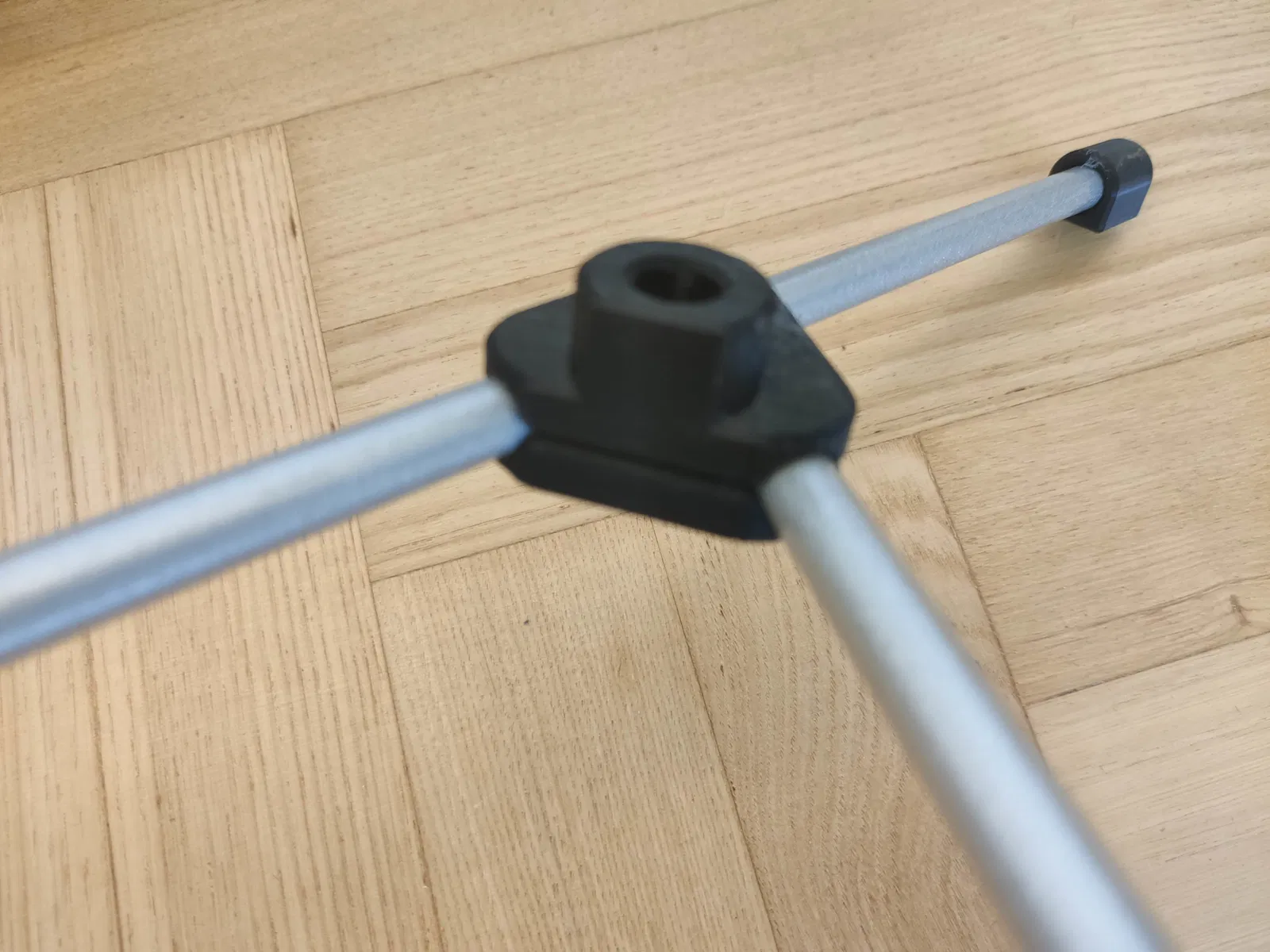

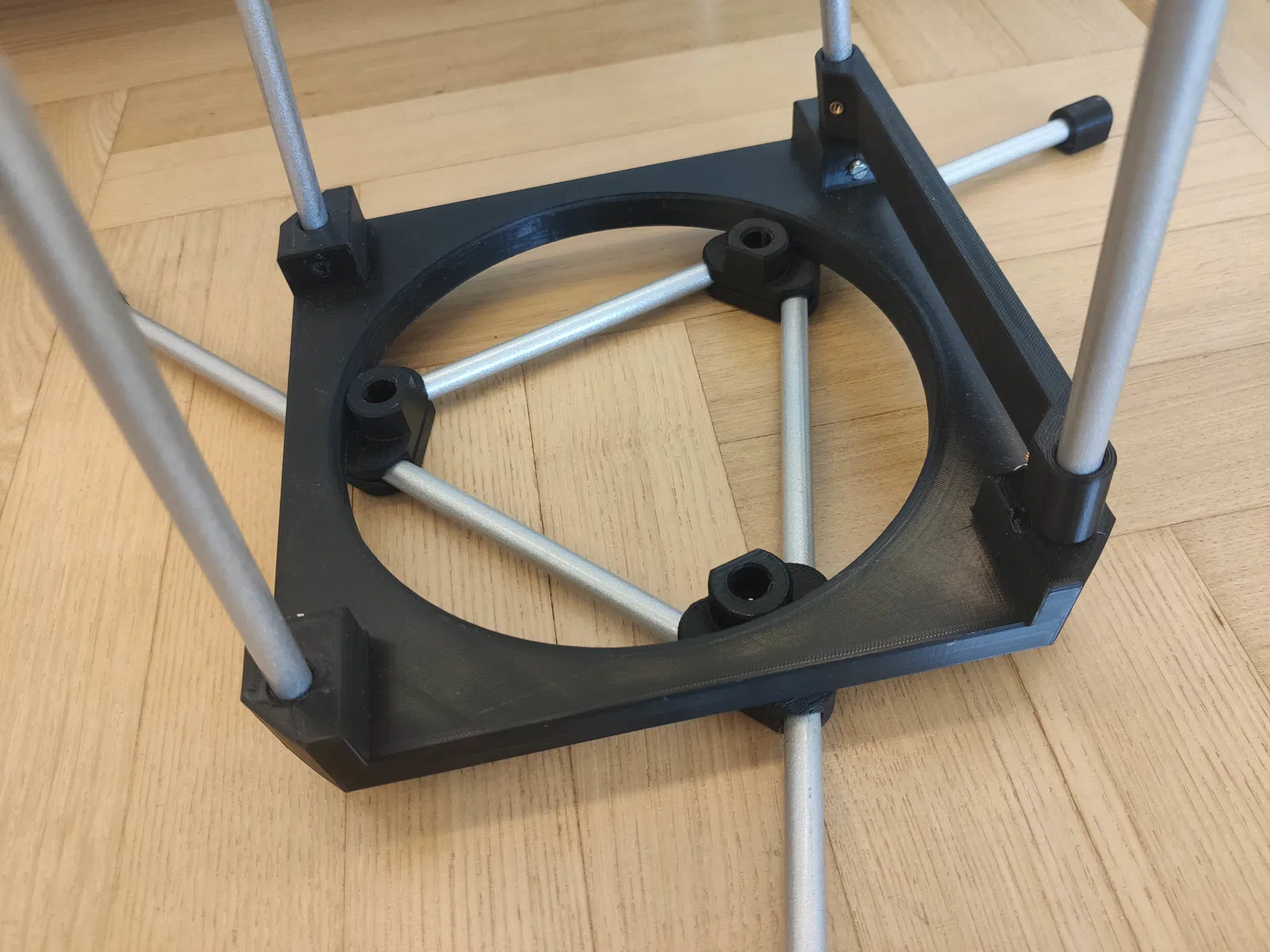

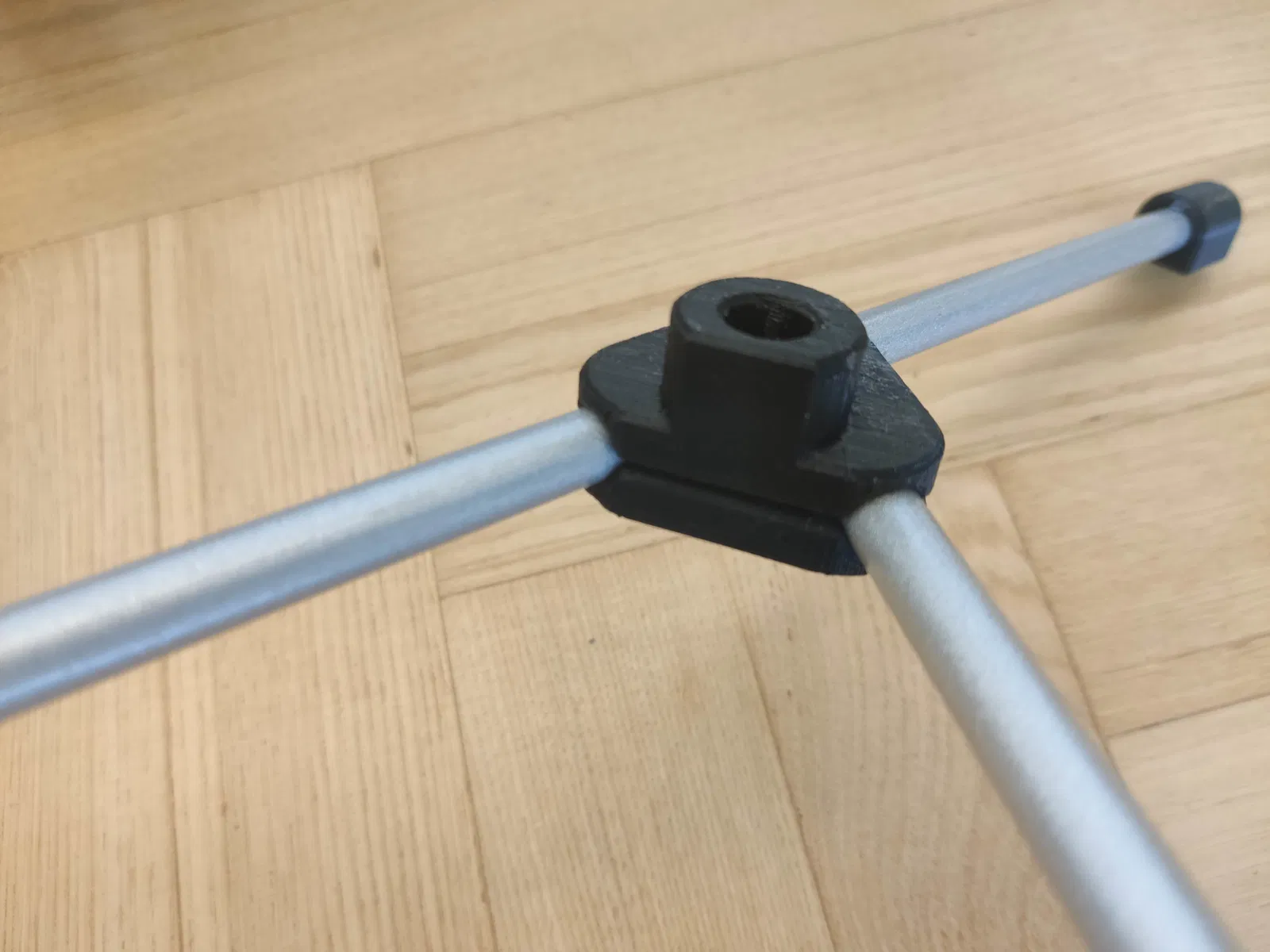

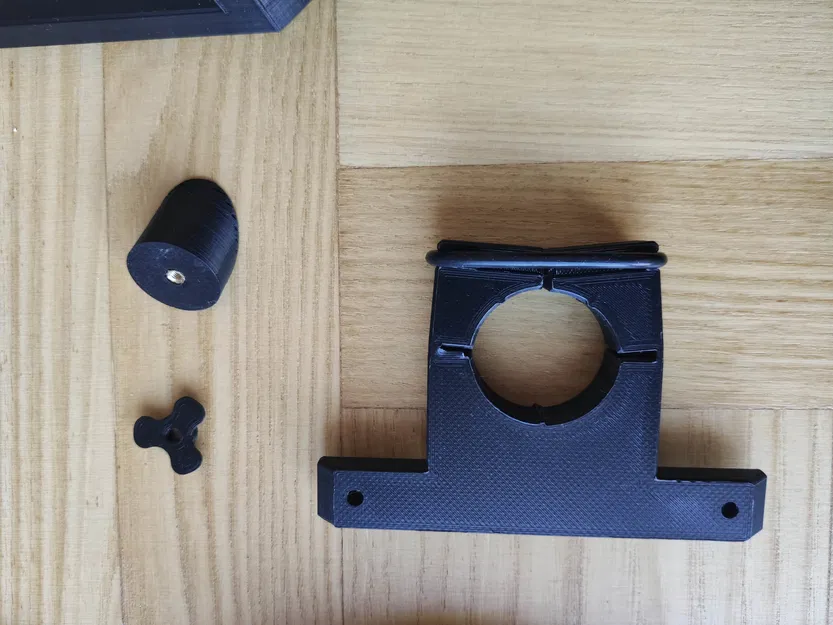

Gương cầu đường kính 114 mm, tiêu cự 900 mm thường có thể tìm thấy trực tuyến trong bộ với gương chéo 25 mm với giá khoảng 30 - 70 €. Đừng lo lắng khi sử dụng gương cầu giá rẻ - với thông số kỹ thuật 114/900, hình ảnh sẽ sắc nét và tốt như gương parabol. Cùng với tám thanh nhôm hoặc gỗ đường kính ngoài 8 mm dài 1000 mm (cần cắt thành ~ 900 mm, dụng cụ cắt ống rẻ tiền rất hữu ích cho nhôm), một vài ốc vít ren 3 mm để tạo ren trong các bộ phận in và một loạt vít M3 dài ~ 16 mm, chi phí vẫn rẻ hơn một kính thiên văn thông thường dành cho người mới bắt đầu. Đối với hộp đế rocker cần ống 10 mm. Lưu ý, bạn cũng sẽ cần một kính lọc Kellner giá rẻ hoặc tốt hơn một chút Plössl (~ 10 €) hoặc bộ kính lọc. Bạn cũng có thể sử dụng lò xo, ví dụ từ bút bi, hoặc dây thun, có thể dùng trong bộ lấy nét trượt và giá đỡ gương chéo. Bộ lấy nét hoạt động bằng cách trượt kính lọc vào và ra - một giải pháp nhẹ nhàng, đơn giản hoạt động khá tốt.

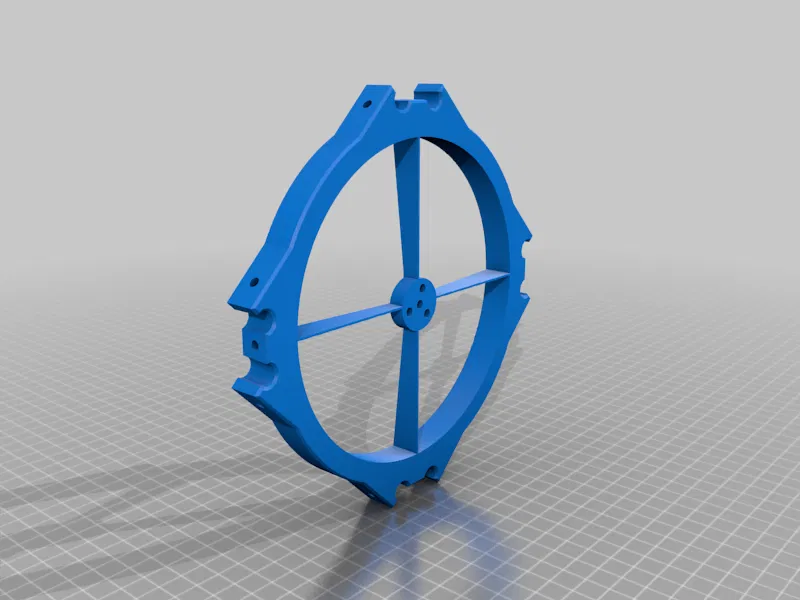

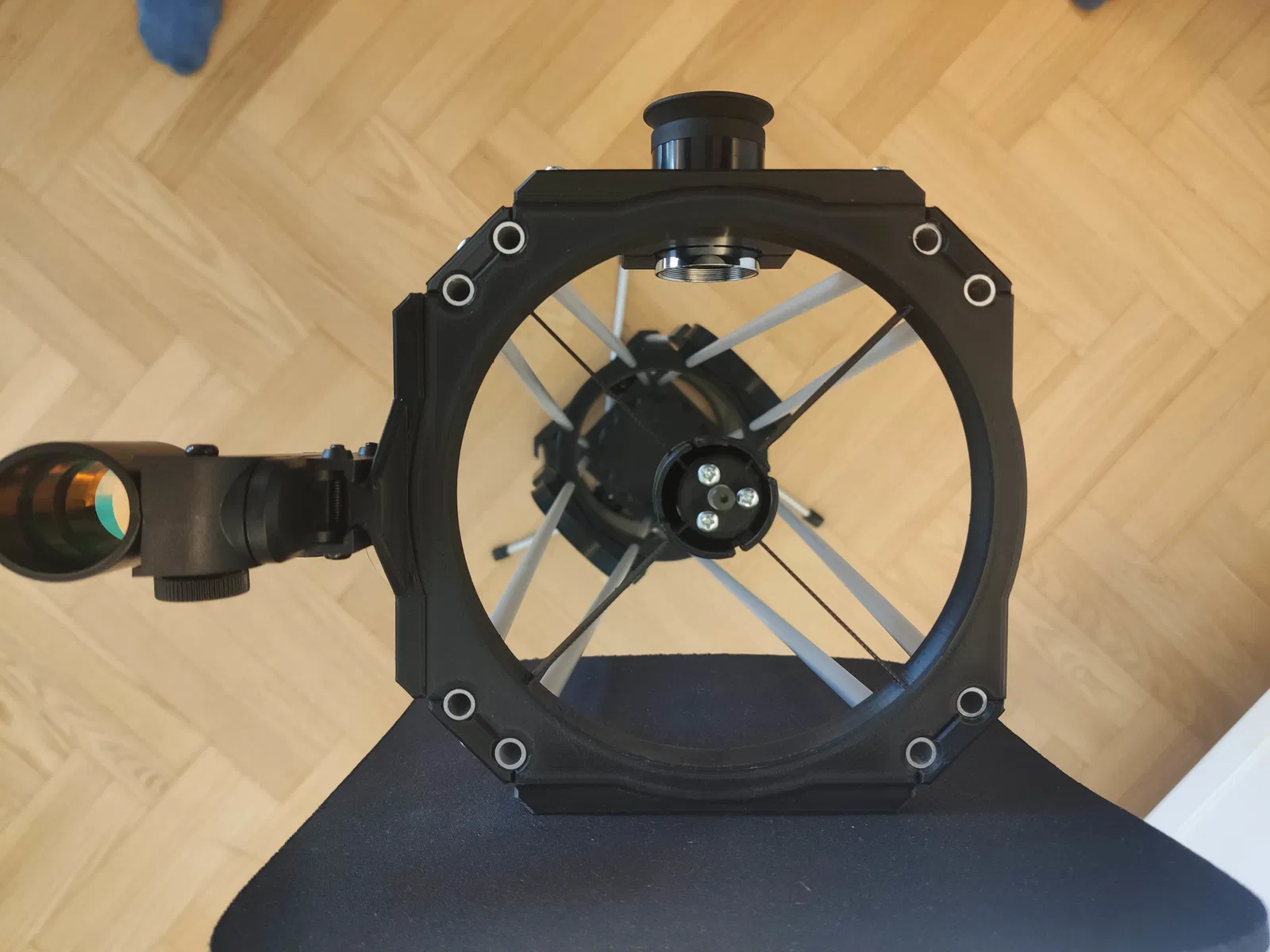

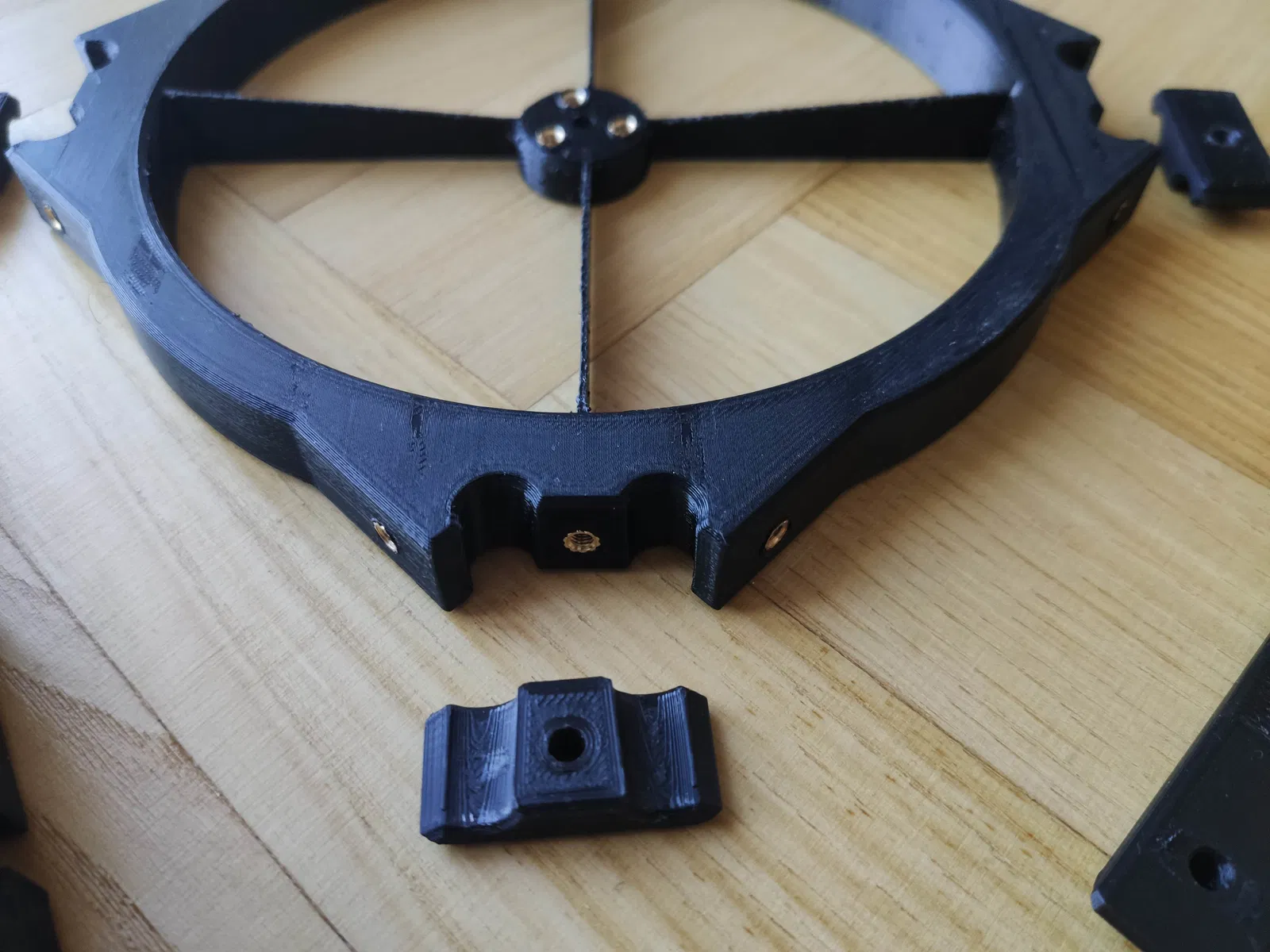

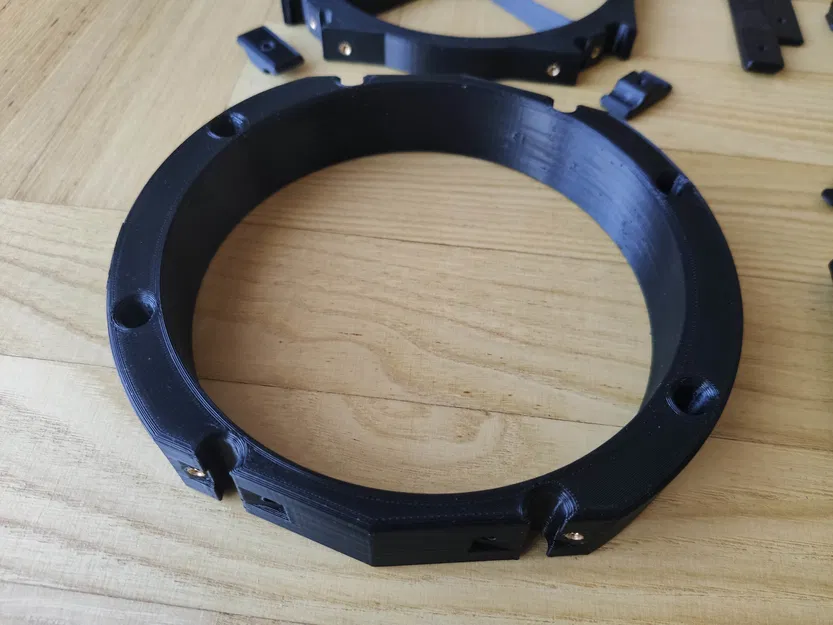

Độ phóng đại của kính thiên văn được cho bởi tiêu cự 900 mm chia cho tiêu cự của kính lọc. Kính lọc có tiêu cự 10 mm là một khởi đầu tốt và sẽ cho độ phóng đại 900mm/10mm = 90 lần. Không nên sử dụng kính lọc có tiêu cự dưới 4 mm với kính thiên văn này và lưu ý rằng một số hình ảnh đẹp nhất không phải ở độ phóng đại tối đa mà là với góc nhìn bao quát hơn một chút, ví dụ: 10 mm hoặc 20 mm. Lưu ý rằng bạn không nên cắt các thanh đến độ dài cuối cùng ~ 900 mm trước khi kiểm tra khả năng lấy nét. Hãy nhìn vào một số vật thể trên mặt đất và lấy nét chúng để bạn có thể tìm thấy độ dài tối ưu của các thanh. Ngoài ra, việc để các thanh dài hơn một chút có nghĩa là bạn có thể trượt vòng trên cùng với bộ phận nhện và gương chéo ra xa gương chính một chút và lấy nét các vật thể không quá xa nhưng ở khoảng cách ~ 30 m. Thiết kế thanh giằng và đĩa trượt phía trên cũng có nghĩa là bạn có thể lấy nét webcam trực tiếp. Có thể gắn một kính ngắm chấm đỏ giá rẻ vào kính thiên văn - điều này hữu ích để tìm Sao Mộc hoặc Sao Thổ trên bầu trời nhưng không hoàn toàn cần thiết cho Mặt Trăng.

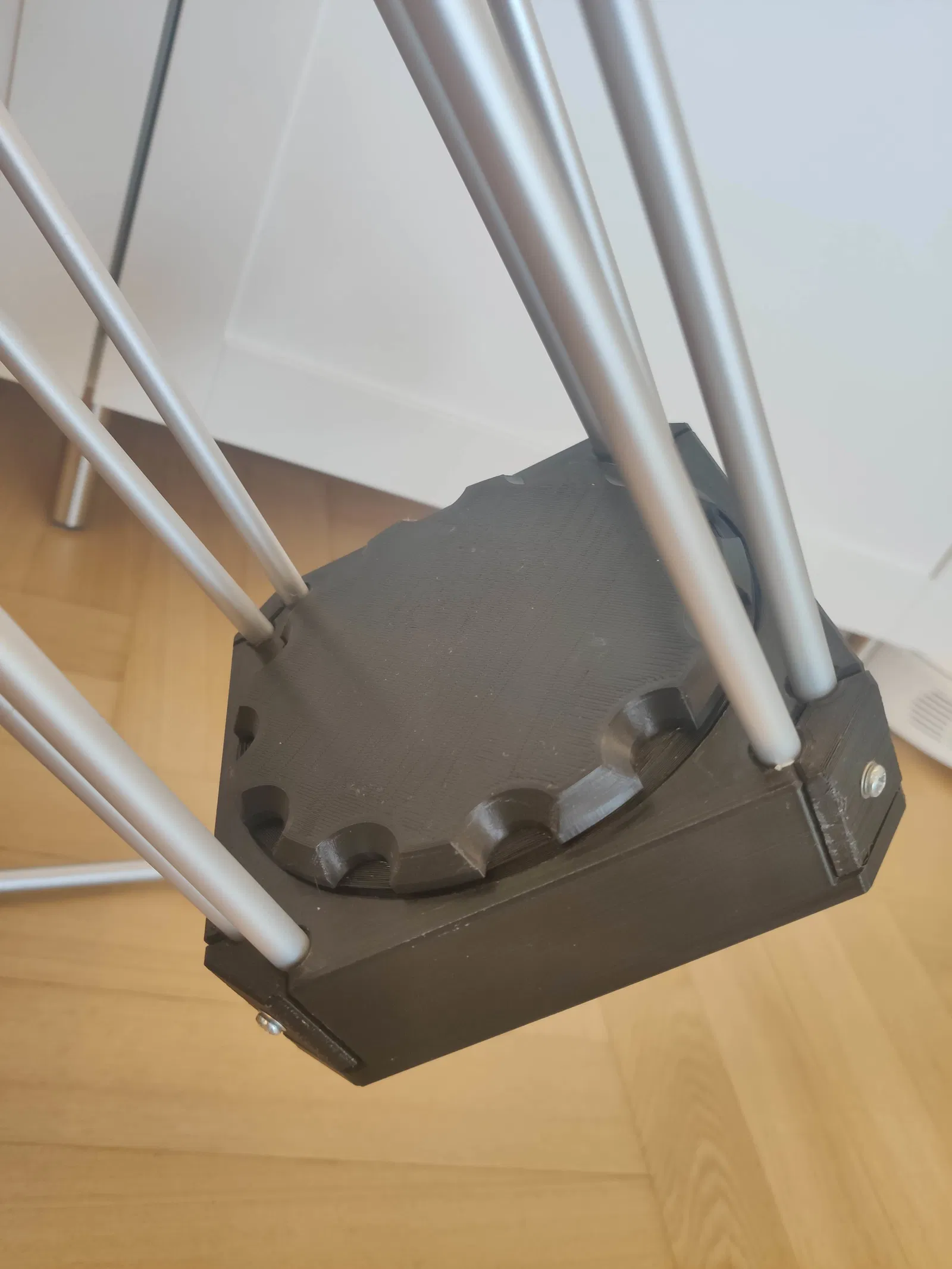

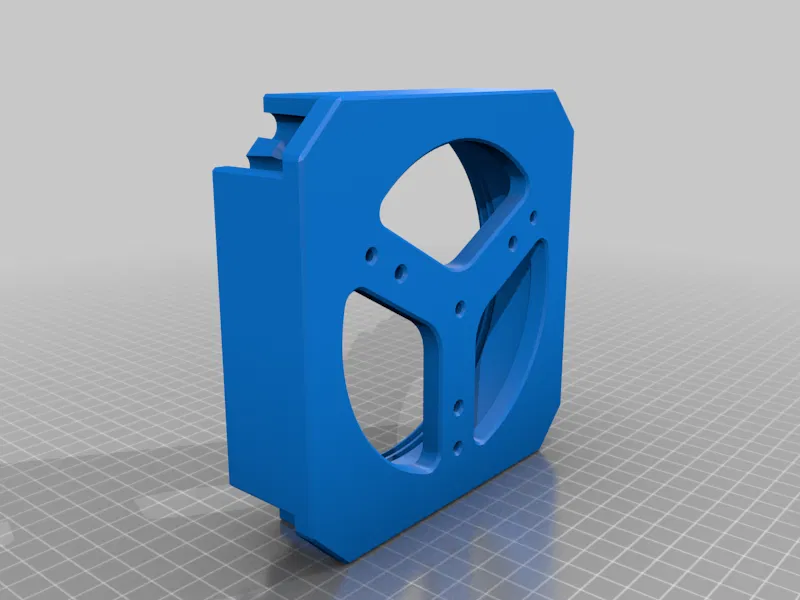

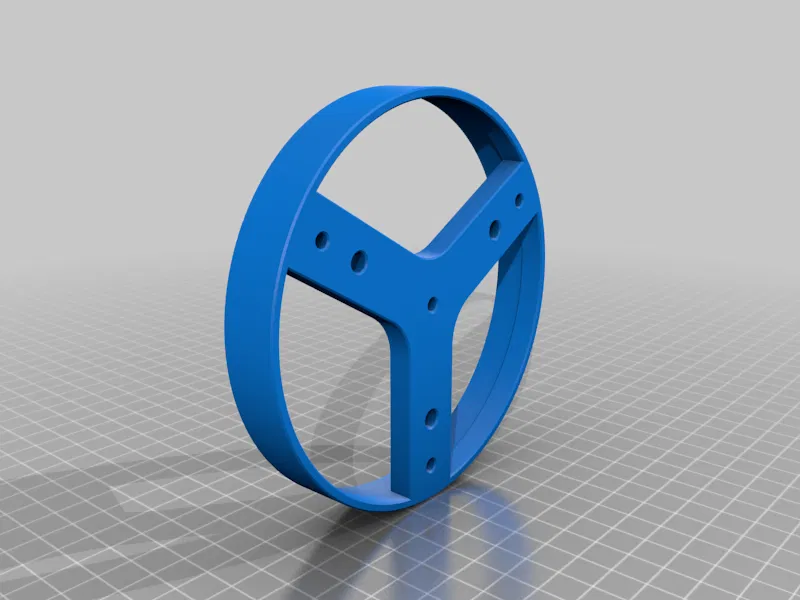

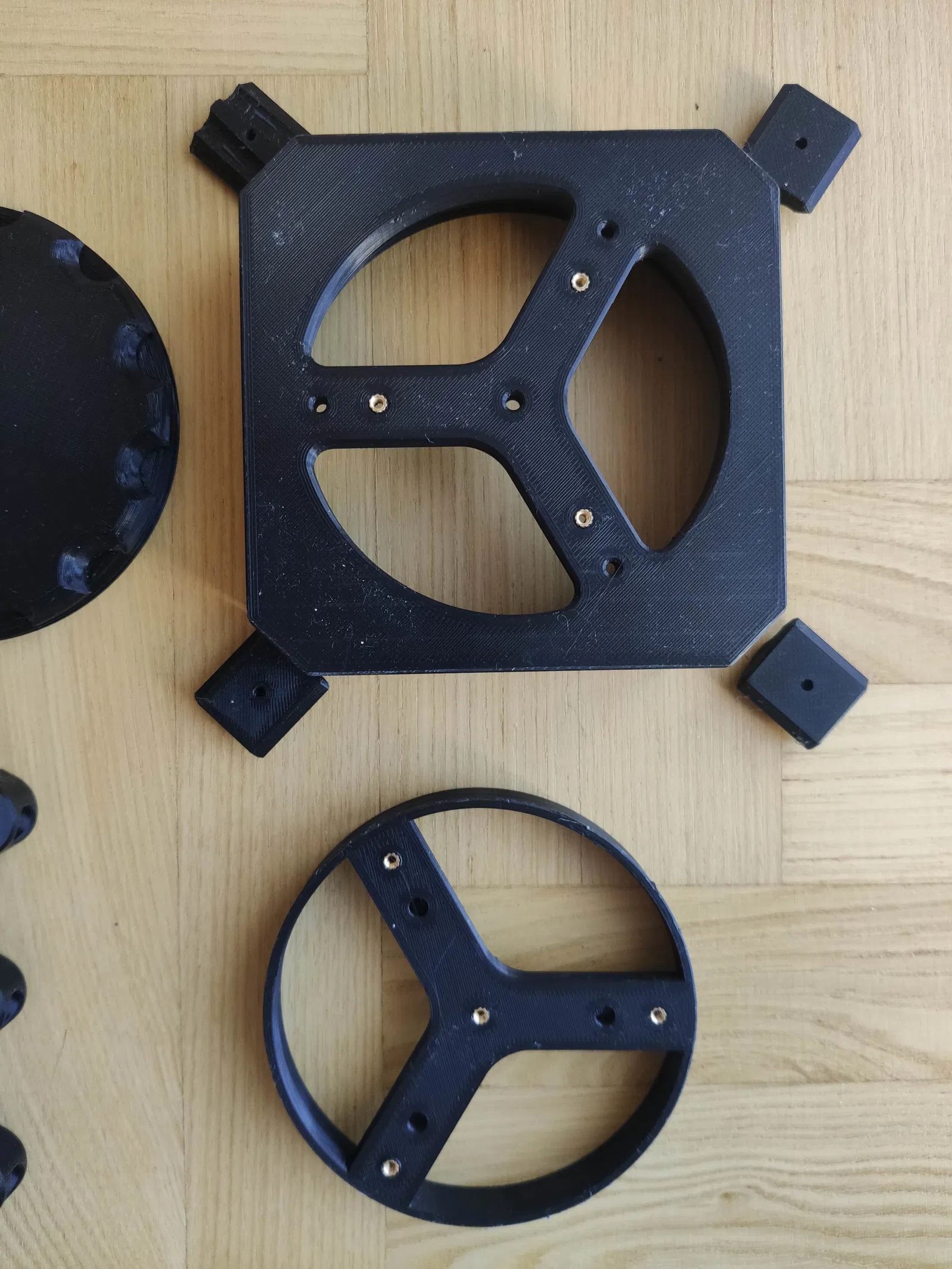

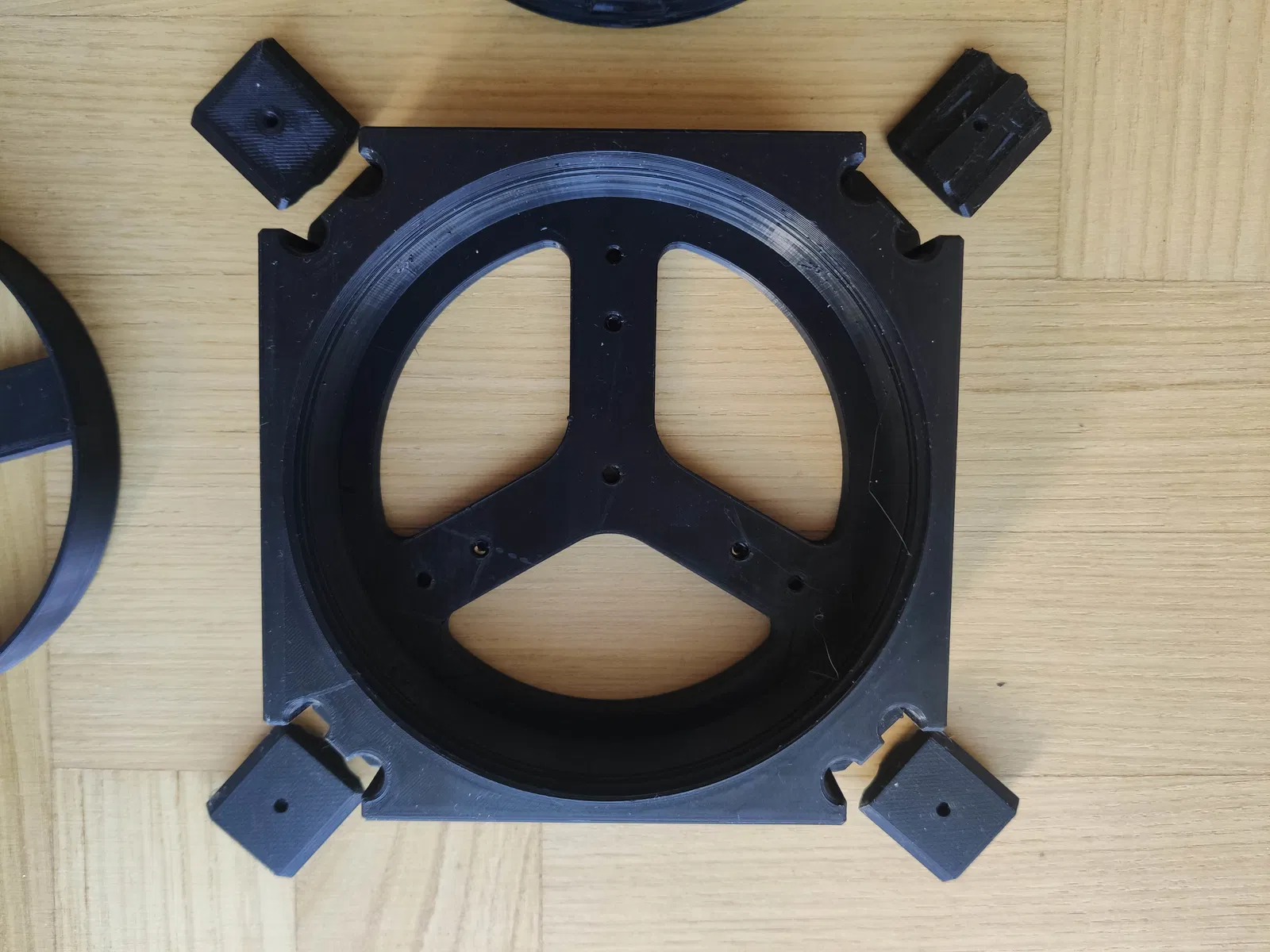

Lắp ráp cell gương chính:

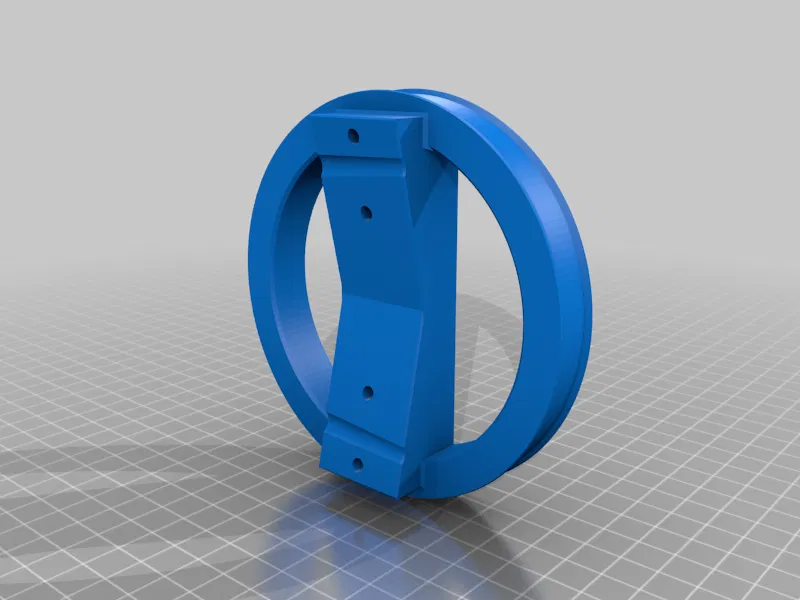

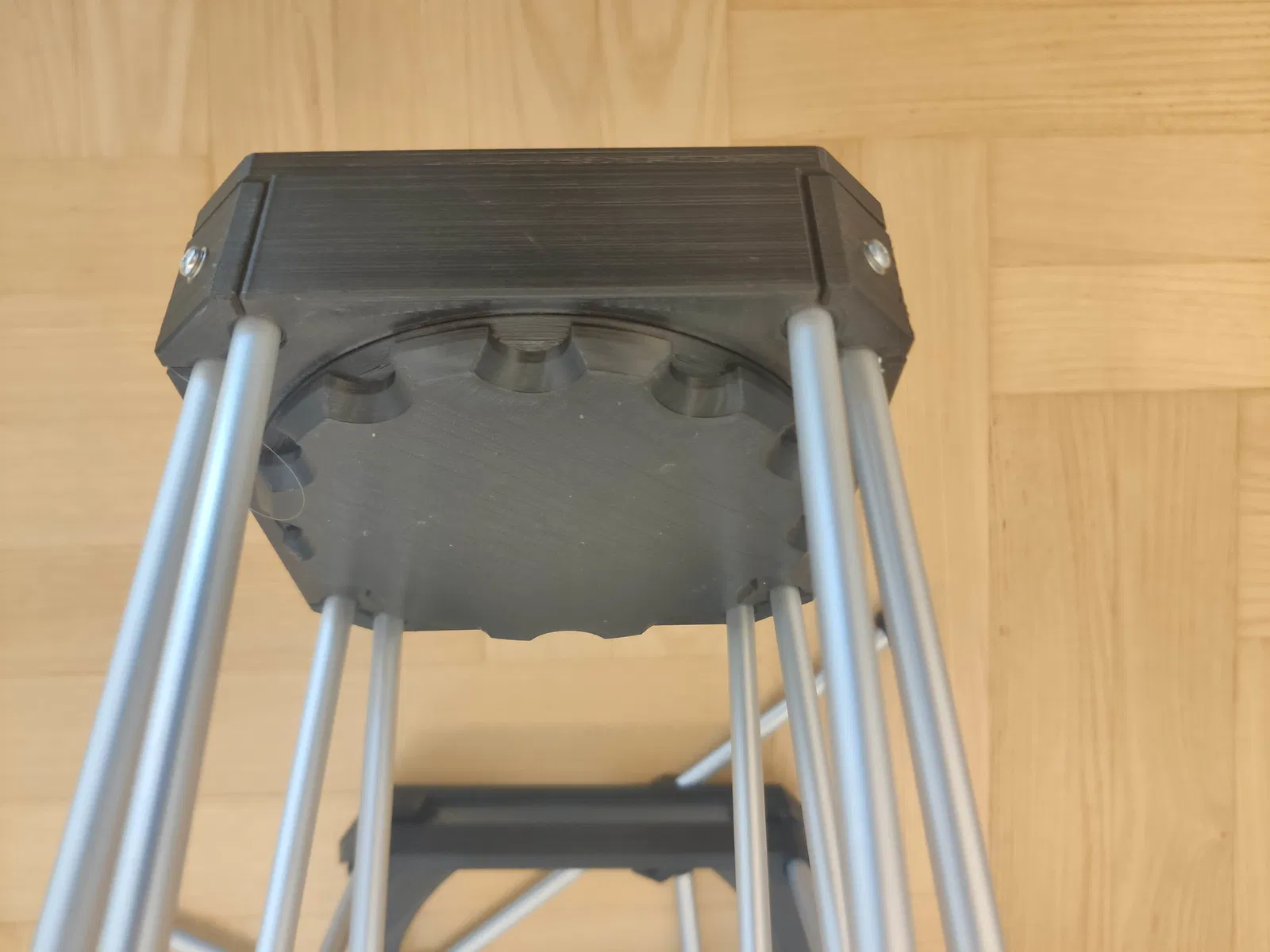

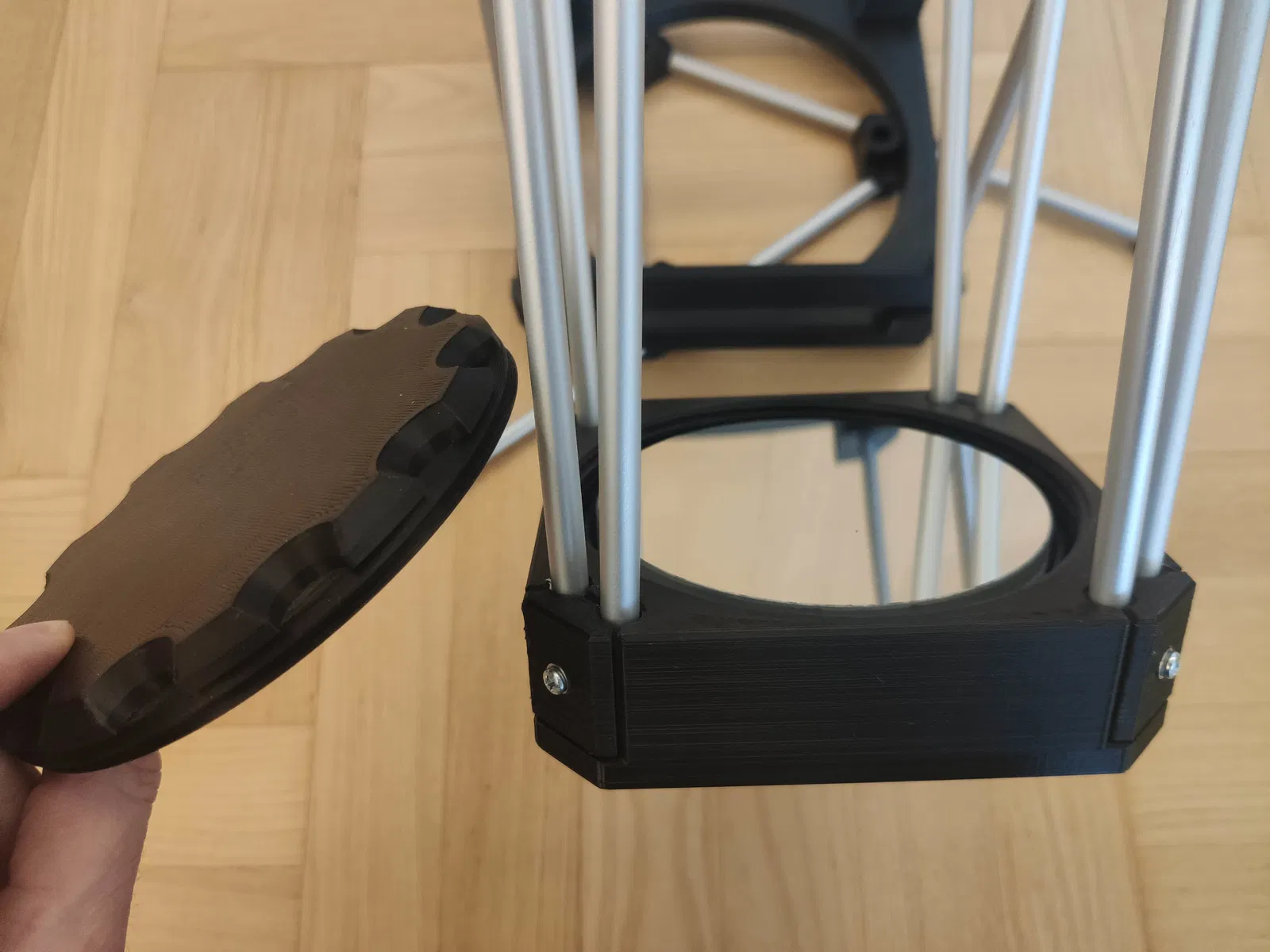

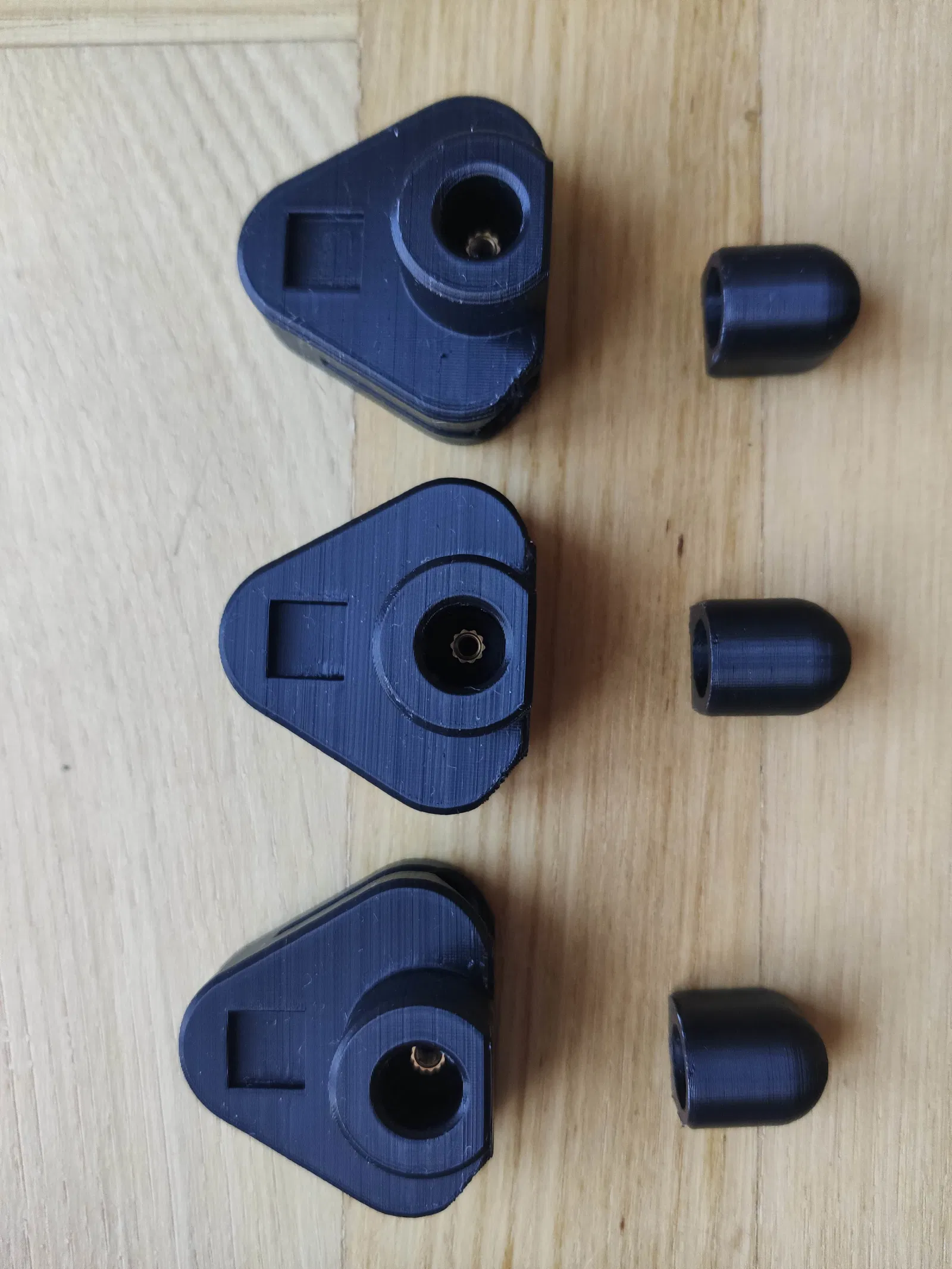

Thiết kế lấy cảm hứng từ kính thiên văn gấp propdob từ roelblog.nl và có gương được đặt trên ba vít ở phía sau. Giá đỡ này được dán bằng keo silicone hoặc băng dính hai mặt vào gương và có một (hoặc ba) vít đi về phía sau để gương không bị rơi ra như vít và giá đỡ gương chính.

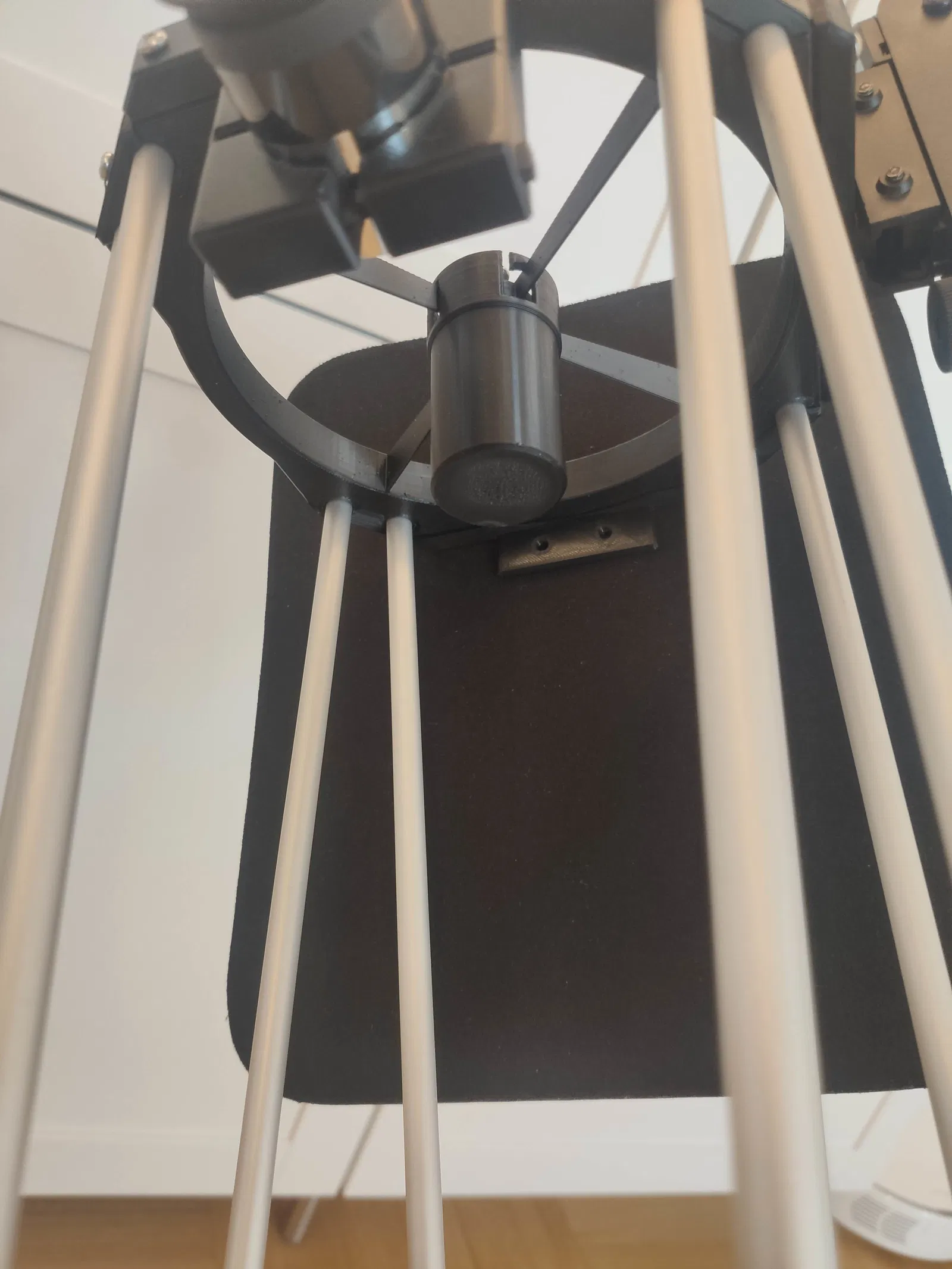

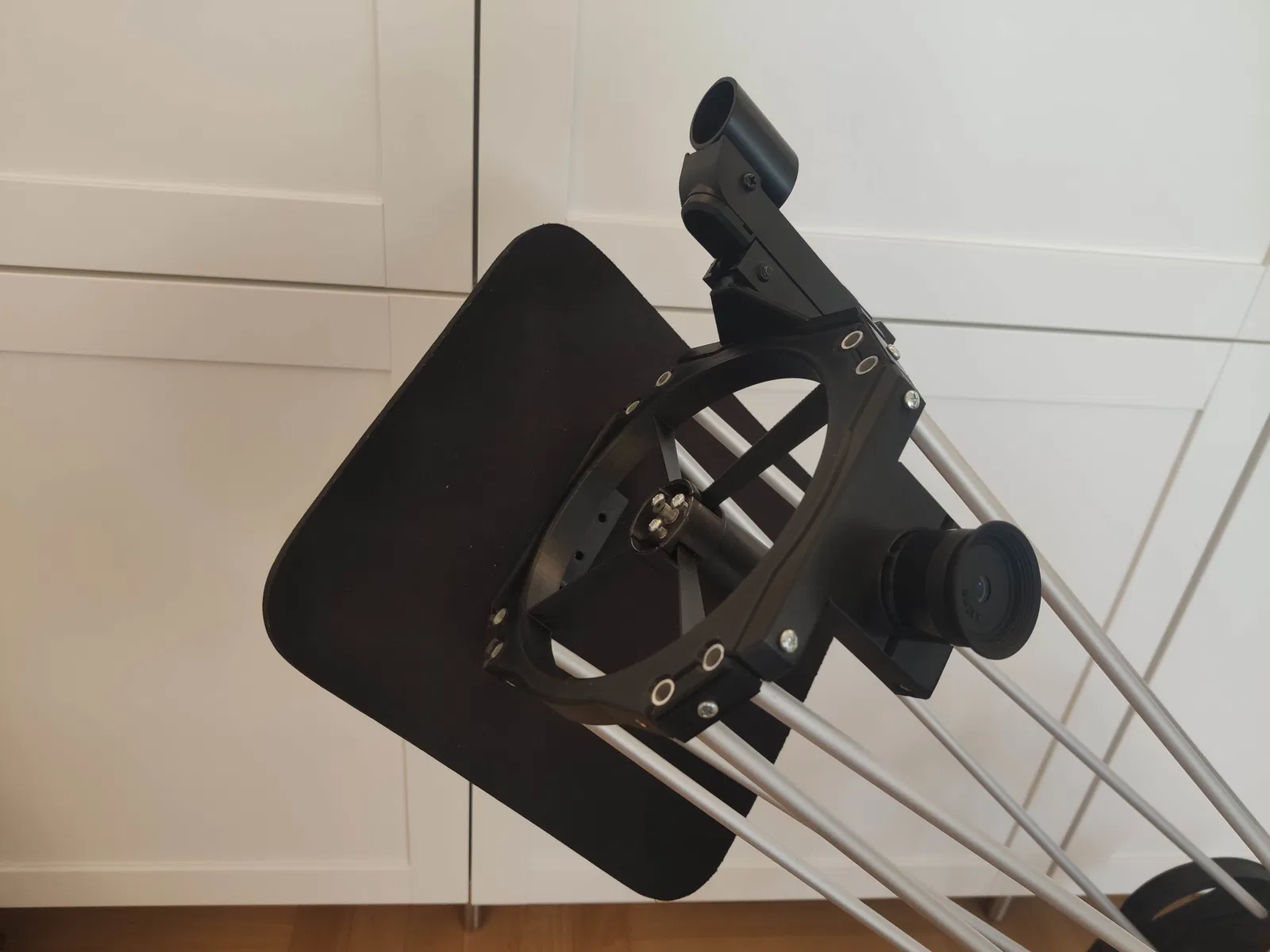

Làm tấm chắn sáng trong hình ảnh là một miếng lót chuột cũ, nhưng cắt ra từ thảm yoga / cắm trại mỏng màu đen cũng rất đẹp.

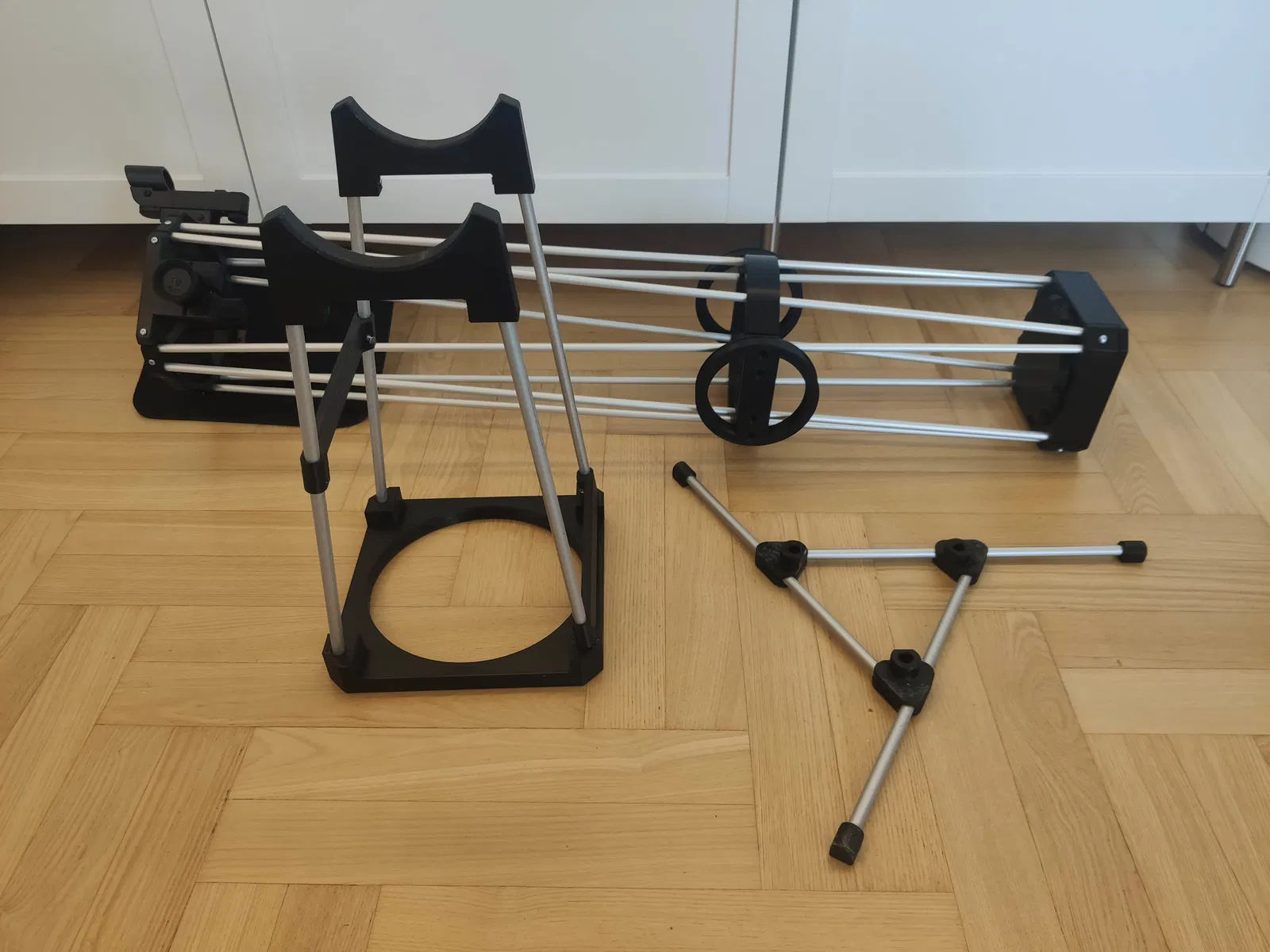

Các mẹo và thủ thuật về căn chỉnh collimation có sẵn trực tuyến, nó hơi phức tạp để học nhưng không tệ khi bạn đã hiểu - ngay cả khi không có công cụ bổ sung, bạn vẫn có thể thực hiện collimation sao. Ngoài ra, còn có các kính lọc Chesire mà bạn có thể in. Cần một chút băng dính hai mặt để dán gương chéo vào vị trí và cố định gương sau không bị rơi ra. Ưu điểm của thiết kế thanh giằng là khả năng tháo rời kính thiên văn để cất giữ hoặc di chuyển. Ngoài ra, thiết kế siêu nhẹ cũng giảm thiểu thể tích in.

Chúc bạn vui vẻ khi tự chế tạo kính thiên văn của mình và vui lòng đăng tải sản phẩm đã hoàn thành. Chúc bạn chế tạo vui vẻ!

PS: Hãy thực tế về kỳ vọng khi quan sát thiên văn, kính thiên văn này không thể cạnh tranh với các kính thiên văn lớn - hãy tìm hình ảnh mẫu về Sao Thổ qua kính thiên văn 114 mm trước khi chế tạo. Tuy nhiên, nó rất thú vị và bạn sẽ học được nhiều điều về quang học và thiên văn học. Hãy kiên nhẫn, "seeing" là mây che phủ, sương mù, nhiễu động khí quyển khiến tầm nhìn xấu vào một ngày và tuyệt vời vào ngày hôm sau.

PPS: Nhiều bộ phận từ thiết kế trước của tôi vẫn còn sử dụng được, hãy xem các mục khác của tôi.

Cài đặt in

Hỗ trợ:

Không

Ghi chú:

Không cần hỗ trợ trên bất kỳ bộ phận nào nếu định hướng với một chút suy nghĩ.
