Mô Hình Cơ Cấu Phân Phối Hơi Walschaerts

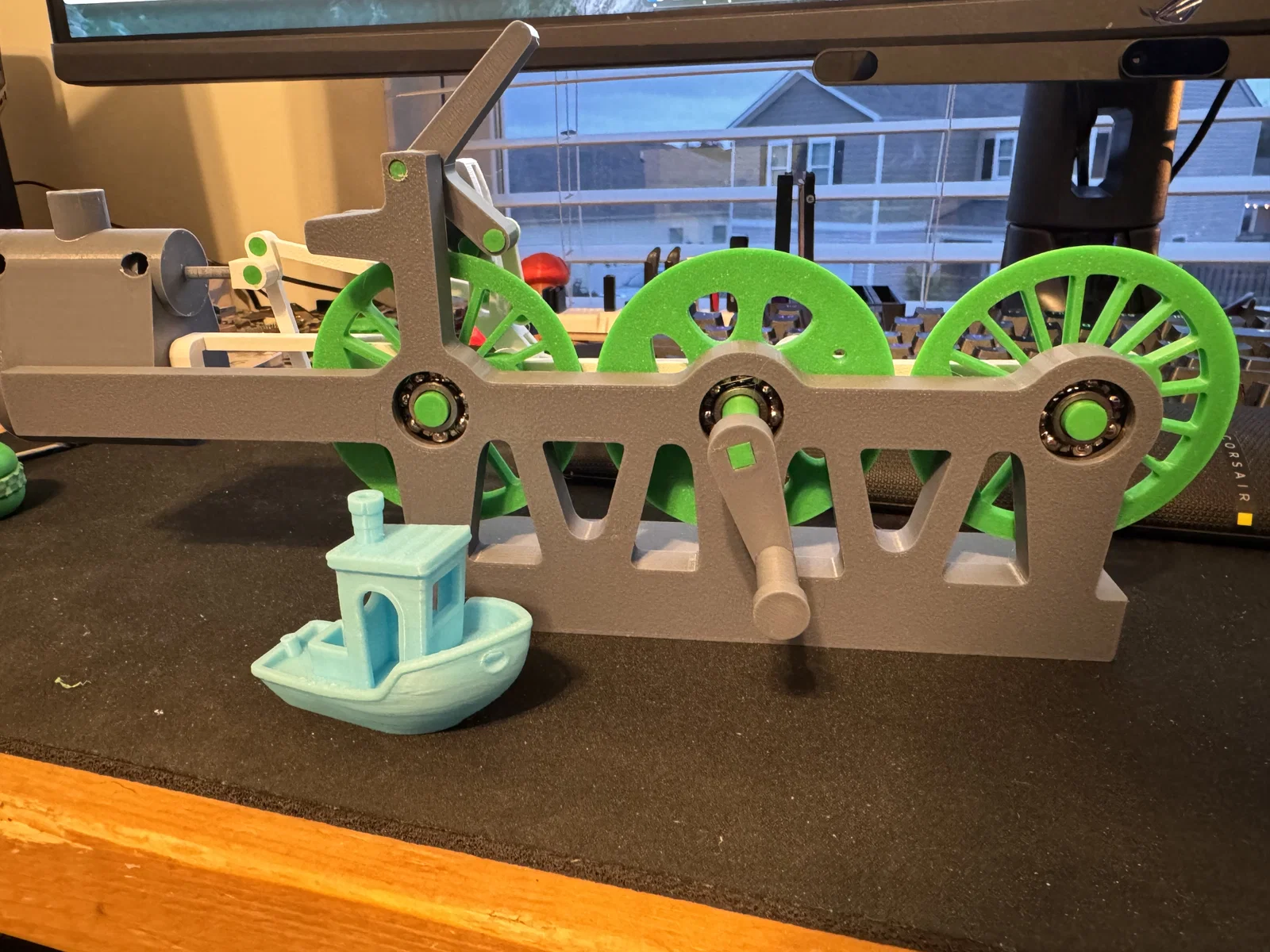

Đây là bản chỉnh sửa từ mô hình thingiverse của AeroKoi. Kích thước lớn hơn 154% để phù hợp với vòng bi 608 (theo ý kiến của tôi) phổ biến hơn. Tôi đã in hầu hết các bộ phận (ngoại trừ bánh xe và đế) với chiều cao lớp 0.12mm, mật độ điền đầy 100%.

Phần cứng cần thiết: 3x vòng bi 608

Dụng cụ tôi đã sử dụng: Giấy nhám, Keo siêu dính, kềm để gỡ bỏ phần hỗ trợ, mũi khoan 9/64 inch để doa lỗ trong trường hợp bị khít hoặc dùng giũa.

In bằng máy Bambu Labs X1C, P1P và A1 mini.

Đối với quá trình lắp ráp của tôi:

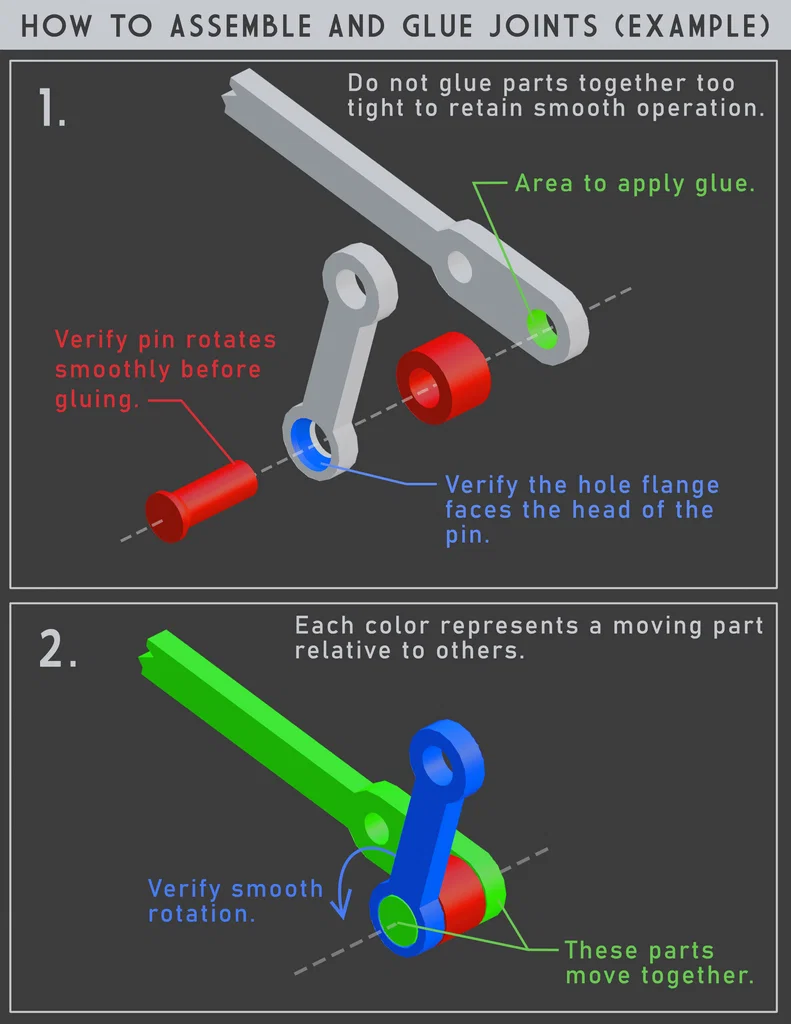

Keo siêu dính là bắt buộc. Đây là quá trình lắp ráp cố định.

Một số bộ phận sẽ cần chà nhám để đảm bảo vừa vặn lỏng. Việc đảm bảo mọi bộ phận di chuyển trơn tru là rất quan trọng để vận hành mượt mà. Các tệp mô hình lớn hơn giúp việc này dễ dàng hơn so với thiết kế ban đầu ở điểm này.

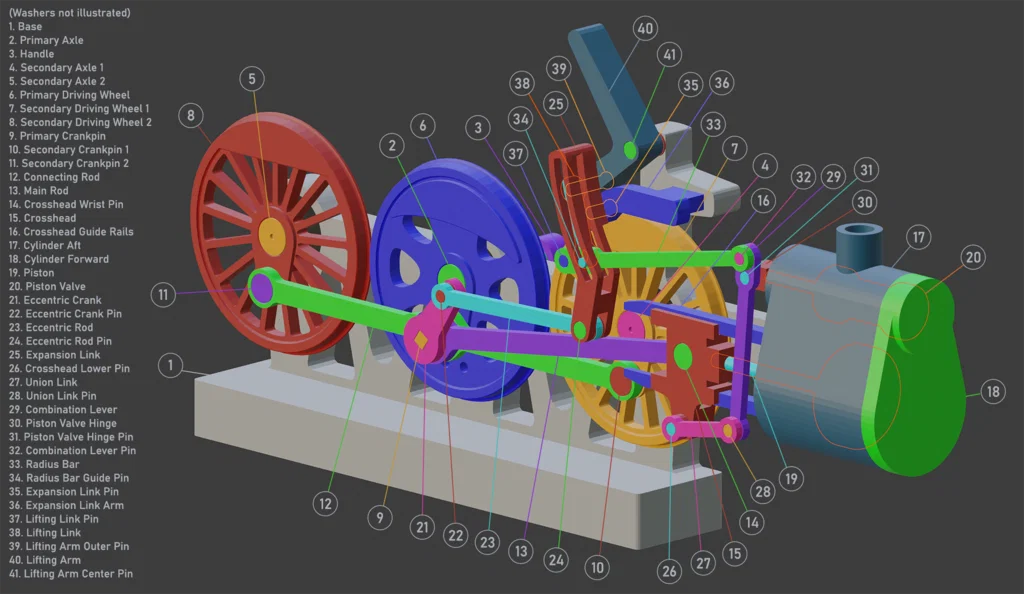

Các vòng đệm không được dán nhãn trong hình, vì vậy bạn phải suy luận một chút về việc vòng đệm nào đi vào đâu, tuy nhiên việc này khá đơn giản từ tên gọi của các mô hình vòng đệm.

(À, xin lỗi vì cái tệp stl.stl)

Vui lòng tham khảo tại đây để biết thêm chi tiết về mô hình gốc.
