Bộ điều khiển aRGB không dây cho LED với esp32 1

2 hình

Dụng Cụ Tiện Ích

Bộ điều khiển aRGB không dây cho LED với esp32

Tác giả ToddFerrante_202594

File 2 113,6 KB

  • bottom_case_1767501419.stlSTL · 86,4 KB
  • standoff_1767501420.stlSTL · 27,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#11354
Ngày đăng

Mô tả

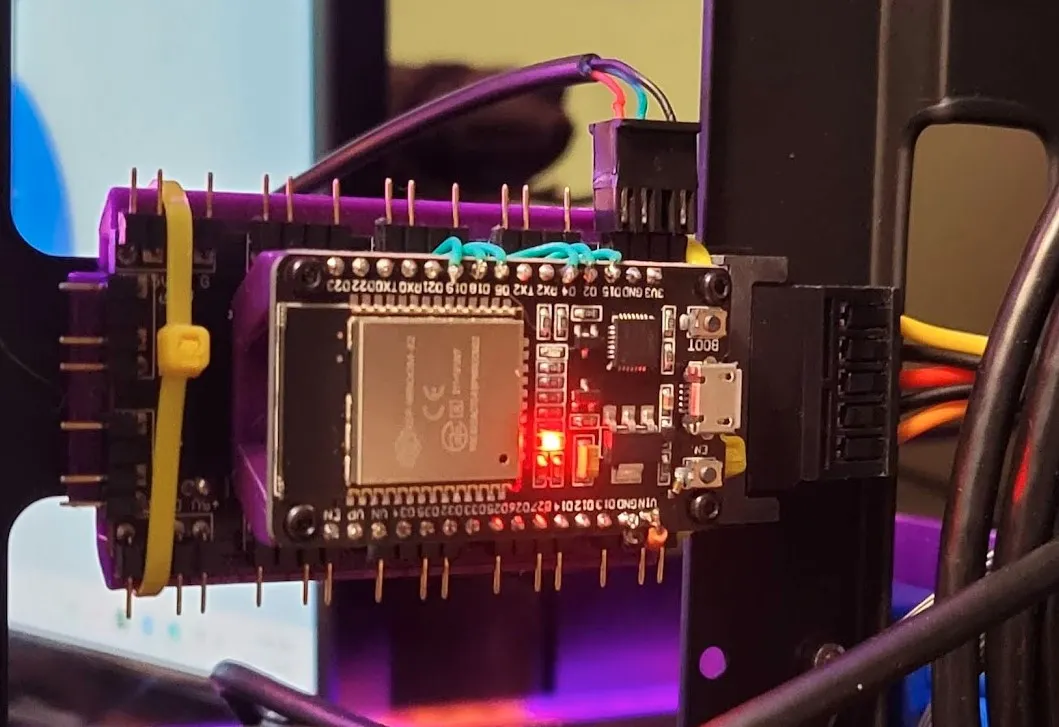

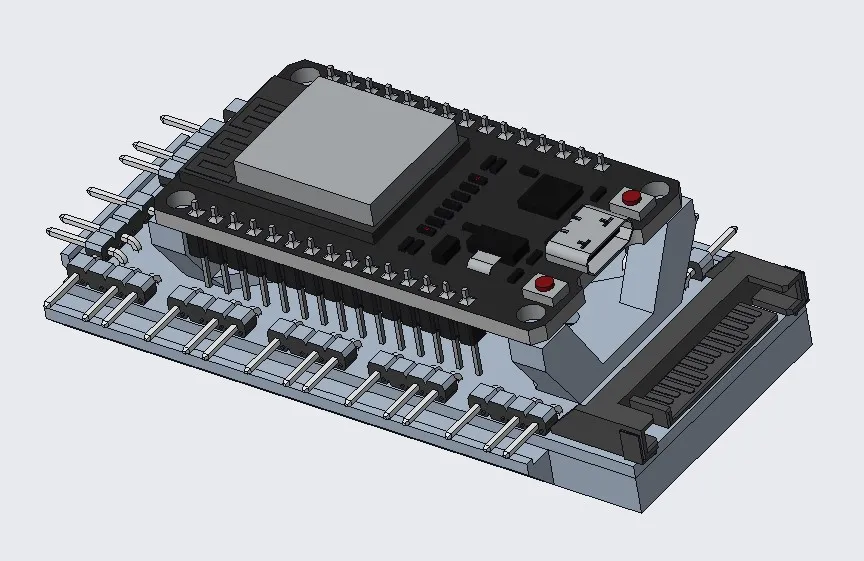

Sử dụng các bộ phận này để gắn một bo mạch vi điều khiển esp32 vào một hub aRGB được cấp nguồn SATA để tạo ra một bộ điều khiển aRGB đa kênh. Đầu tiên, khoan hai lỗ 3mm cách 20mm từ các đầu của bo mạch hub. Sử dụng một con dao sắc để cắt đứt các đường mạch kết nối tất cả các đường dữ liệu trên tất cả các đầu nối của hub lại với nhau. Hàn các dây ngắn vào các đường mạch dữ liệu riêng lẻ cho mỗi đầu nối. Sau đó, gắn hub và các giá đỡ vào vỏ dưới bằng vít M3. Gắn bo mạch esp32 vào các giá đỡ bằng vít M2. Sau đó, hàn các đường dữ liệu của đầu nối vào các chân DIO của bo mạch esp32. Điều này tạo ra một bộ điều khiển aRGB đa kênh được cấp nguồn bởi cáp SATA của máy tính cho nhiều thiết bị LED dòng điện cao như quạt, dải LED, hoặc ma trận LED.

Liên kết đến các bộ phận đã mua:

aRGB hub: https://www.amazon.com/dp/B09NFFMVNM

bo mạch esp32: https://www.amazon.com/dp/B08246MCL5

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
113,6 KB
File lớn nhất
86,4 KB
