Dự án rack 10 inch

Dự án rack 10 inch

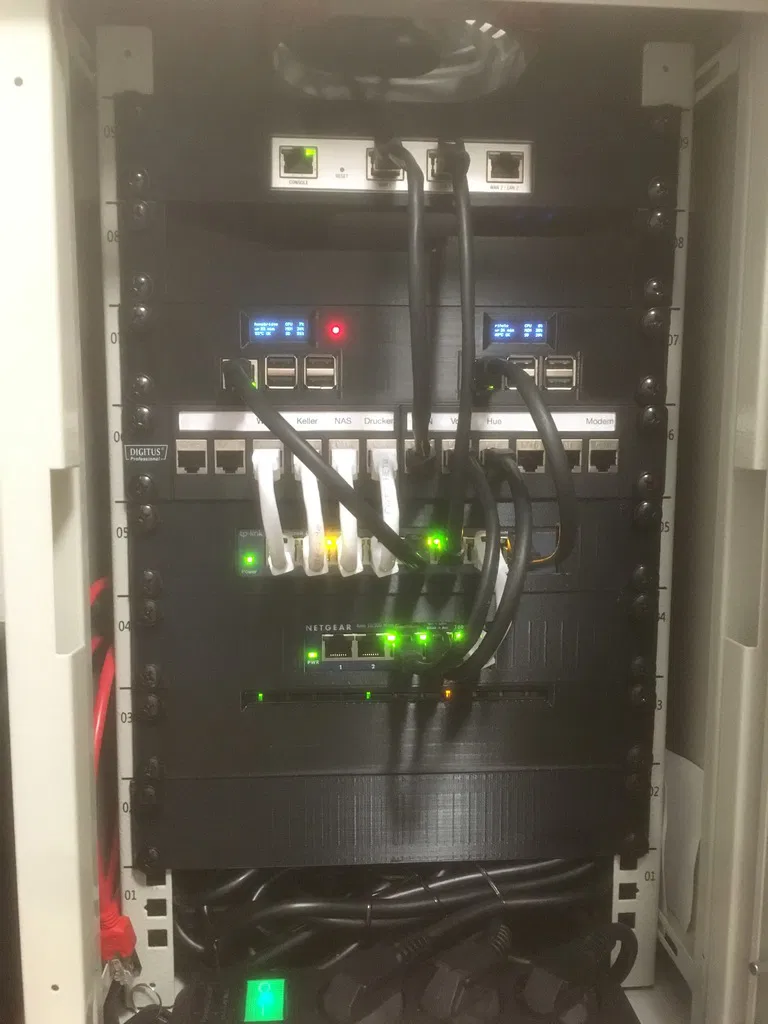

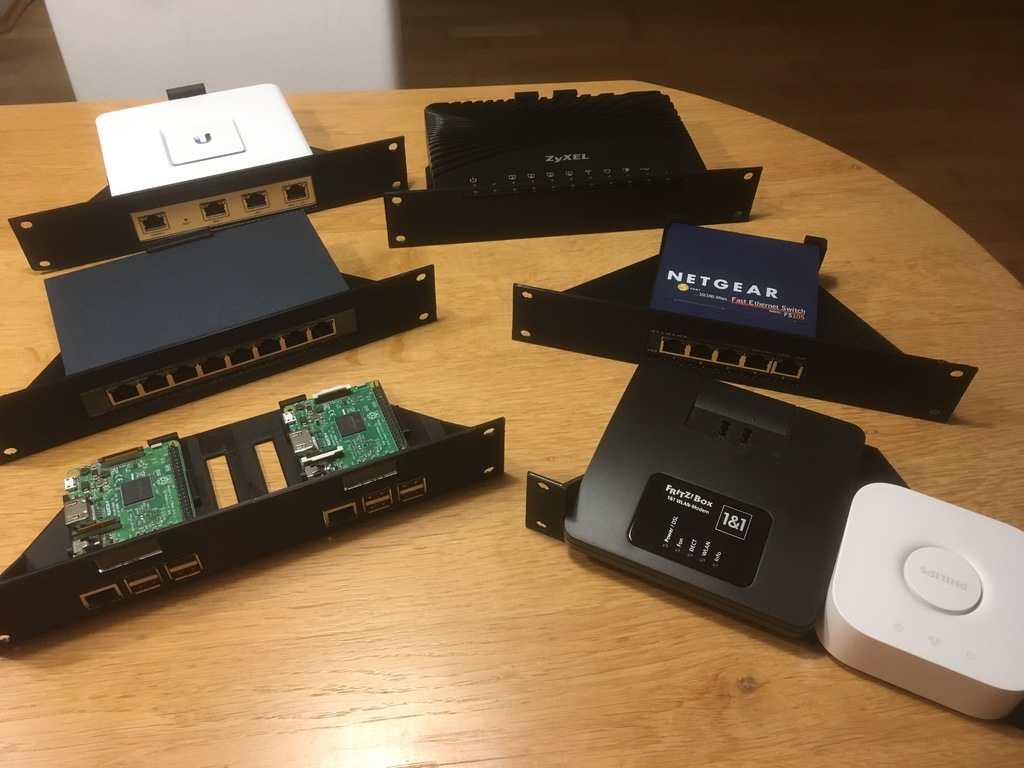

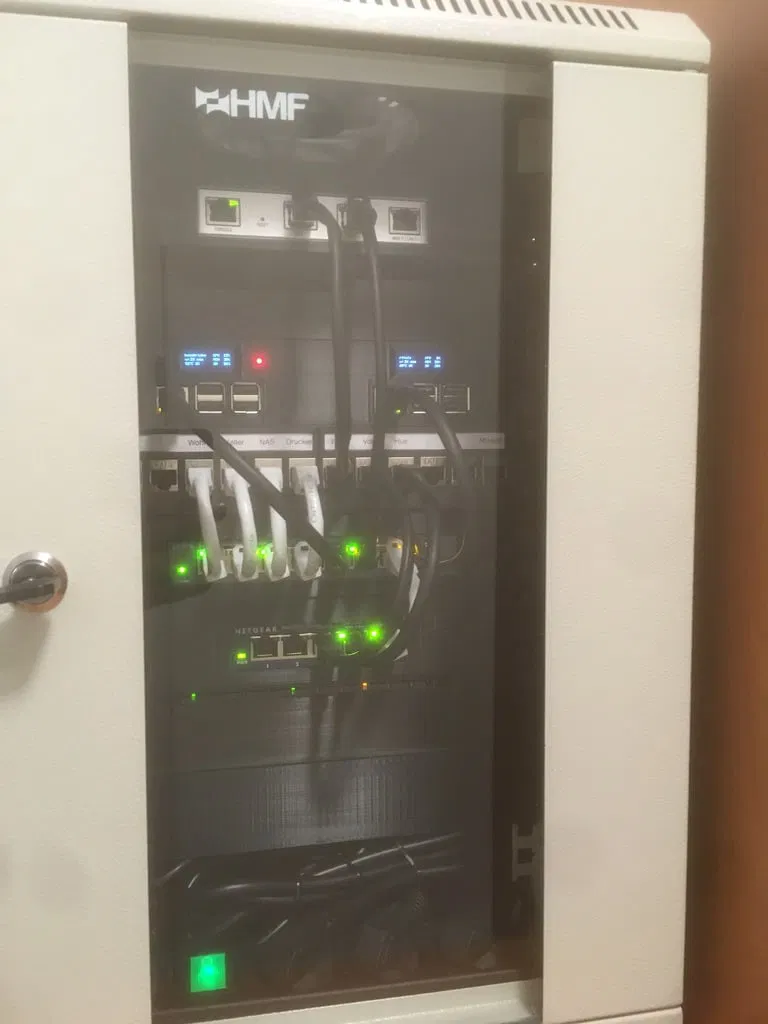

Chào mừng đến với dự án 10 inch! Để kết hợp tất cả các thiết bị mạng tại nhà vào một rack 10", tôi đã thiết kế nhiều giá đỡ cho các thiết bị của mình mà không theo bất kỳ tiêu chuẩn rack nào.

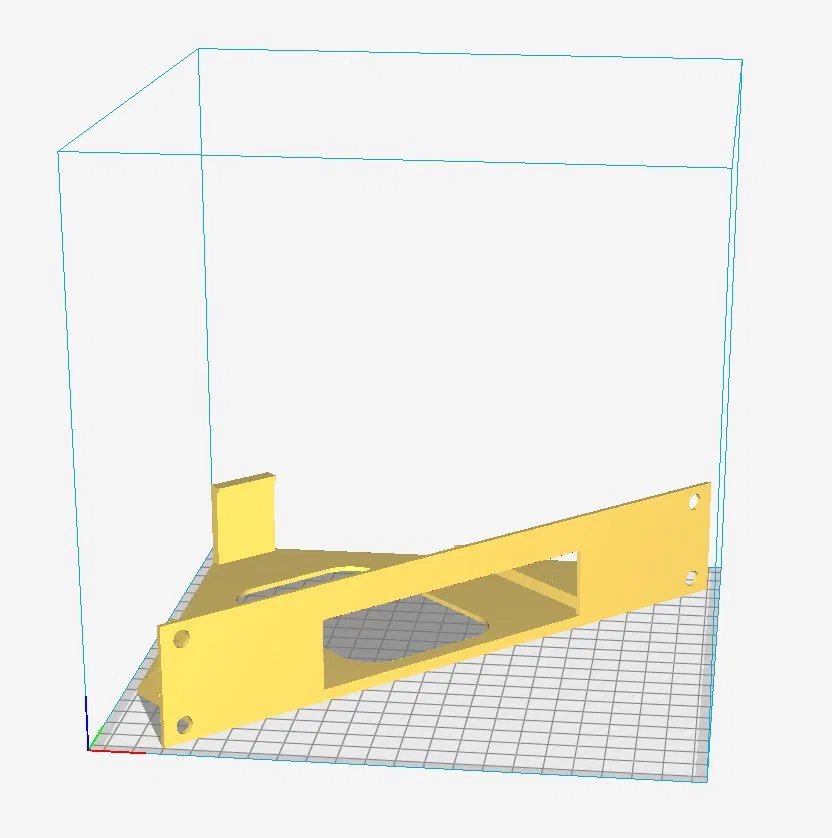

Tất cả các thiết kế đều được thực hiện dựa trên kích thước in tối đa của máy in của tôi (205x205mm)! Tiêu chuẩn 10 inch yêu cầu giá đỡ có chiều rộng 254mm. Nếu bạn đặt chúng theo đường chéo trên khay in, trong trường hợp của tôi, mặt sau của chúng sẽ trải dọc theo các cạnh của khay in và tạo một góc, với độ sâu hữu ích lên đến 135mm cho giá đỡ USG. Có thể có nhiều hơn một chút (nghĩ đến kệ trống) nhưng không thực sự cần thiết cho các thiết bị của tôi.

Tôi đang sử dụng Fusion360 và có thể cung cấp các tệp gốc theo yêu cầu, chỉ cần cho tôi biết. Ngoài ra, tôi có thể thiết kế nhanh các giá đỡ cho thiết bị của bạn nếu bạn gửi cho tôi các kích thước cần thiết.

Tất cả các tệp mà tôi tự sử dụng đều đã được in và kiểm tra trước khi tải lên, ngoại trừ tấm che mặt trước và kệ kín.

Vui lòng đăng tải hình ảnh nếu bạn in thành công!

Mô tả tệp:

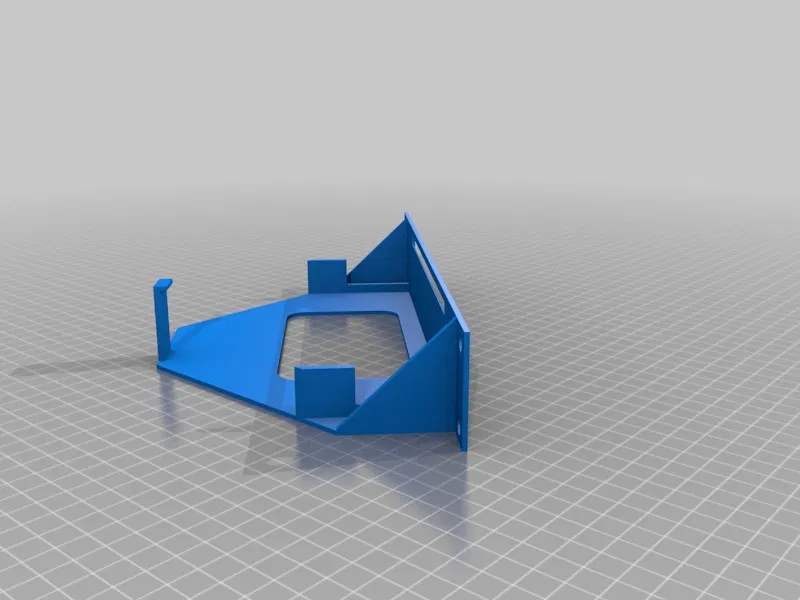

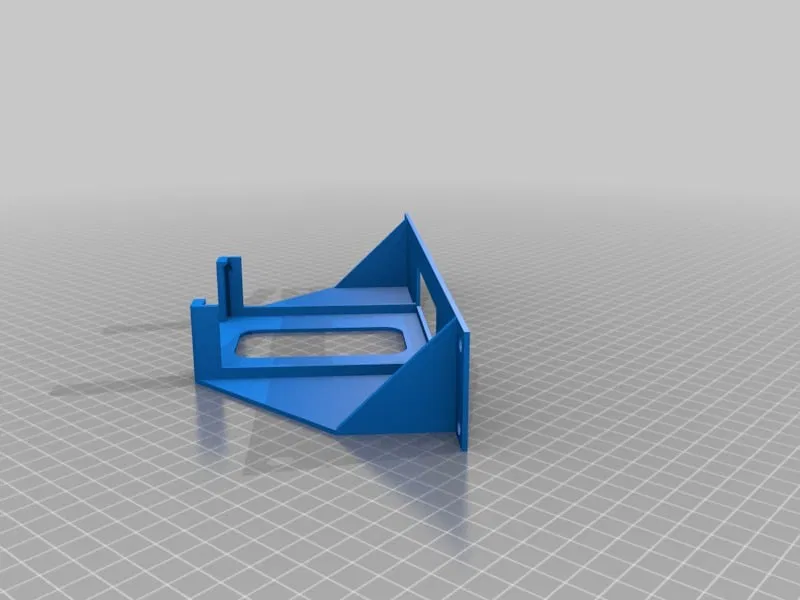

• 10inch_Ubiquiti_unifi_USG.stl

Cung cấp giá đỡ cho Ubiquiti Unifi Security Gateway. Đèn LED Info ở trên thường tắt đối với tôi, vì vậy tôi không thấy cần thiết phải hiển thị nó mọi lúc.

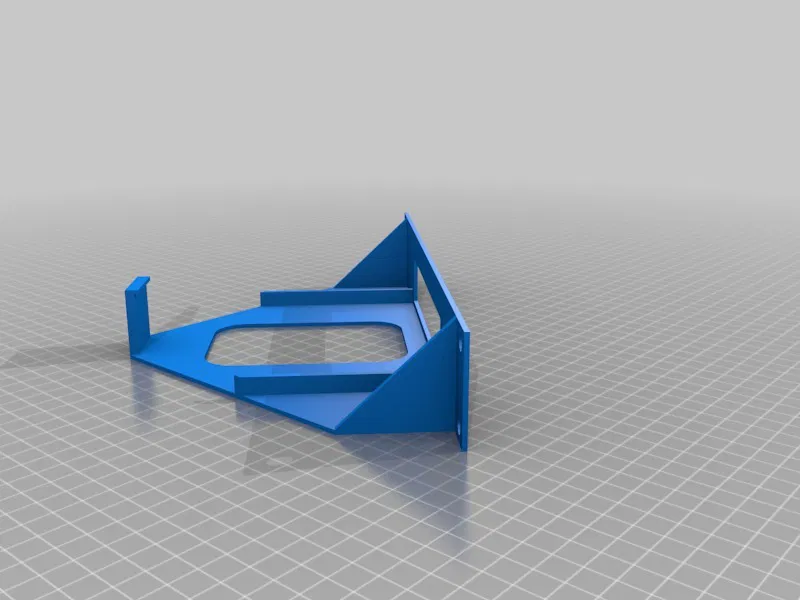

• 10inch_Ubiquiti_unifi_8-port_switch_60W.stl

Cung cấp giá đỡ cho Ubiquiti Unifi 8-port Switch 60W. Nó có mặt trước được kéo lùi ở khu vực đèn LED, vì vậy bạn không bỏ lỡ trạng thái liên kết và PoE. Tôi không sở hữu một switch không phải 60W (loại cũ với 1 cổng PoE và passthrough PoE), nhưng nếu bạn có và bản in này phù hợp, hãy cho tôi biết!

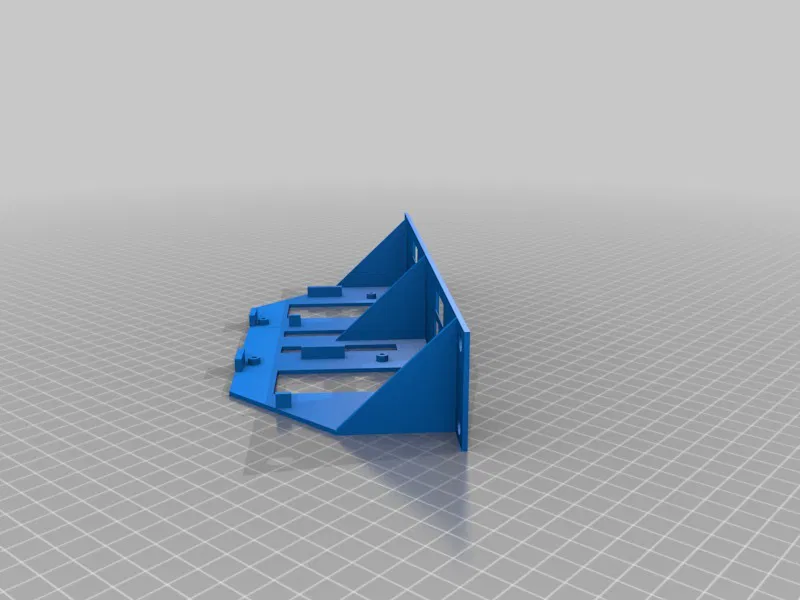

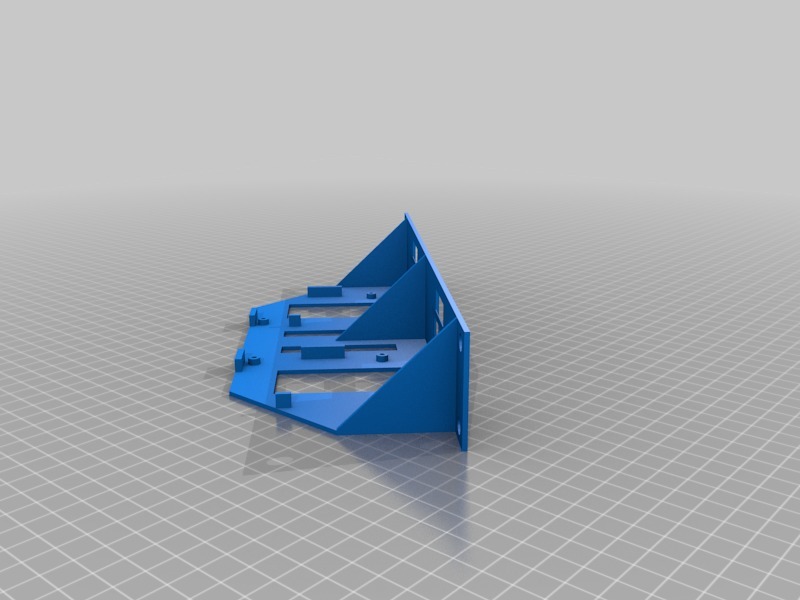

• 10inch_2x_RaspberryPi_3B_+0.91_OLED_128x32.stl và 10inch_2xRaspberryPi_4+_0.91_OLED_128x32

Cung cấp giá đỡ cho 2 Raspberry Pi (đã kiểm tra với model 3B và 4) và hai màn hình OLED 0.91 inch (với độ phân giải 128x32 pixel). Cả hai Pi đều chạy Node-Red mà tôi sử dụng để điều khiển màn hình qua i2c. Chúng lưu trữ nhiều dịch vụ, từ pi-hole đến homebridge và bộ điều khiển unifi. Vì một cái duy nhất bị quá tải, tôi đã mua cái thứ hai.

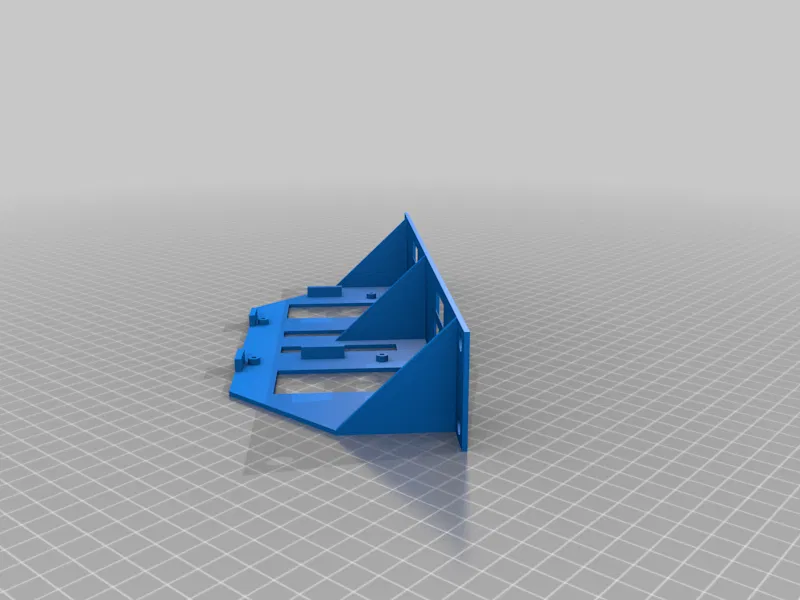

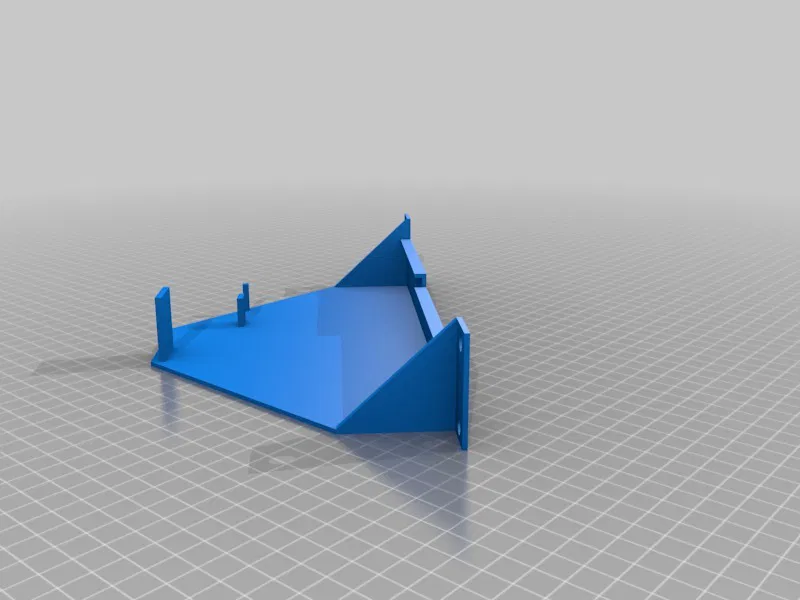

• 10inch_2x_RaspberryPi_3B.stl và _4B.stl

Giống như trên, không có phần cắt cho màn hình. Để thêm đèn LED, tôi khuyên bạn nên in như hiện tại và sau đó khoan lỗ nếu cần. Bằng cách này, bạn tránh được hiện tượng bóng mờ xung quanh các lỗ.

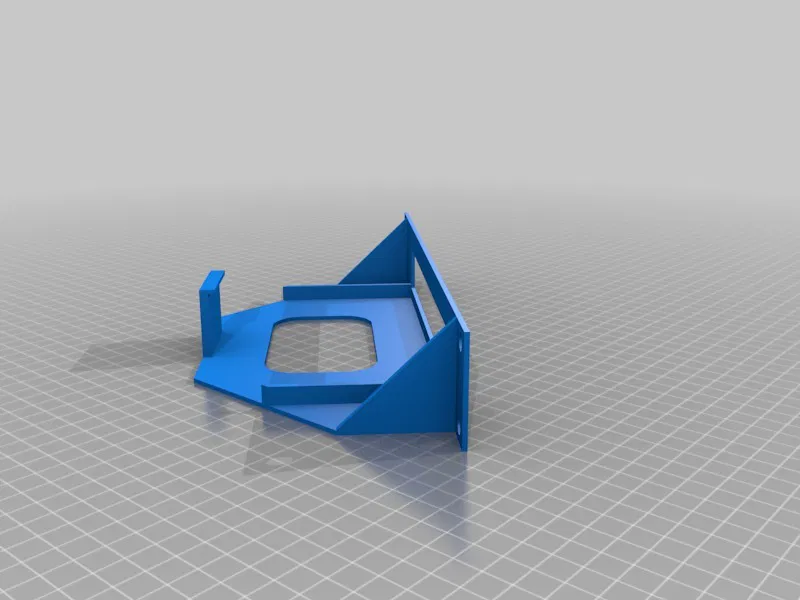

• 10inch_Netgear_FS105.stl và 10inch_TP-Link_SG108.stl

Cung cấp giá đỡ cho các switch 5 và 8 cổng như đã chỉ định. Vì hai cái tôi có thuộc các thương hiệu khác nhau nhưng có kích thước gần như giống hệt nhau, tôi đoán rằng các giá đỡ này cũng phù hợp với các switch tiêu chuẩn khác. Hãy cho tôi biết nếu bạn sử dụng nó cho các thiết bị khác để tôi có thể đề cập đến chúng ở đây!

• 10inch_Zyxel_VMG-1312b30a.stl

Cung cấp giá đỡ cho modem/router này.

• 10inch_Hue+Fritz7312.st

Cung cấp một kệ cho Philips Hue bridge 2 (cầu vuông) và một FritzBox 7312.

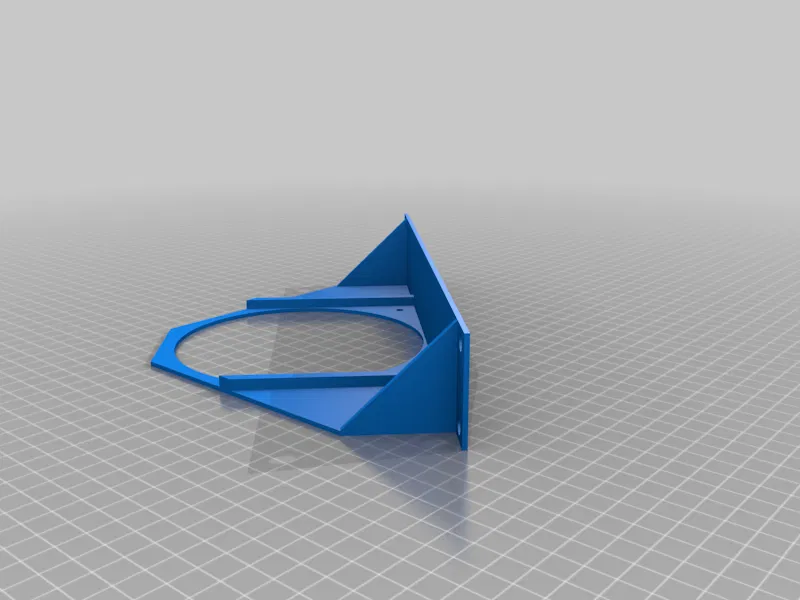

• 10inch_120mm_fan.stl

Theo yêu cầu của người dùng, nó được thiết kế để giữ một quạt 120mm. Hãy cẩn thận sử dụng quạt có kích thước 120mm thực tế, vì một số quạt dường như có kích thước lớn hơn (ví dụ: 124mm, v.v.). Nếu bạn cần quạt lớn hơn, hãy cho tôi biết. Thật không may, do hạn chế về kích thước, chỉ có 2 ốc vít sẽ giữ quạt. Chưa kiểm tra.

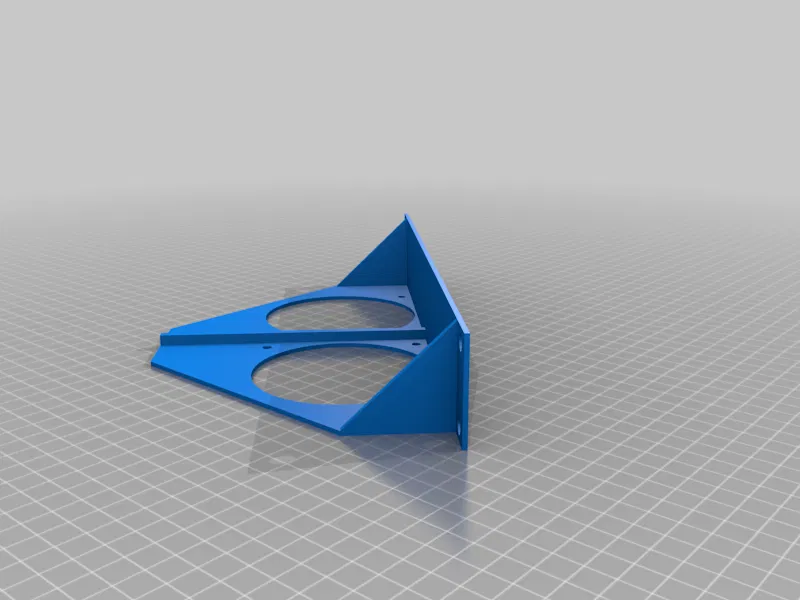

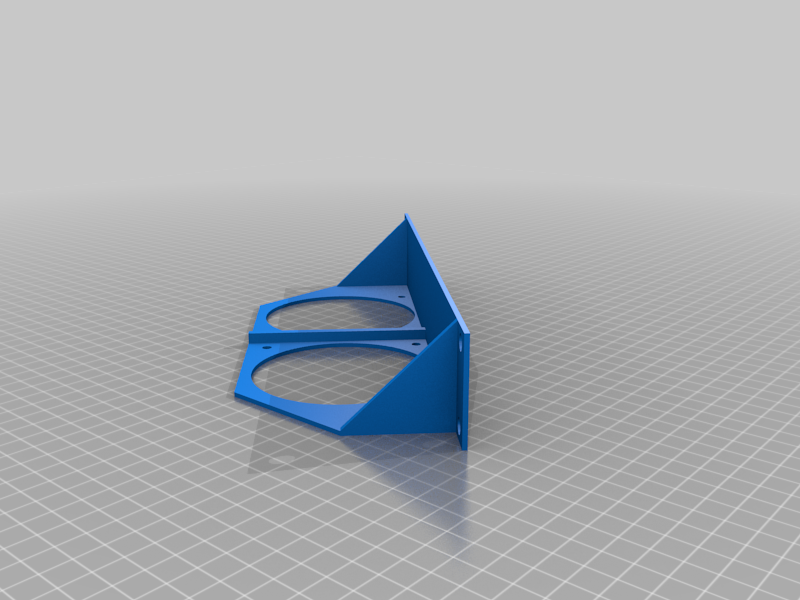

• 10inch_2x_80mm_fan.stl

Được thiết kế cho 2 quạt 80mm, chưa kiểm tra.

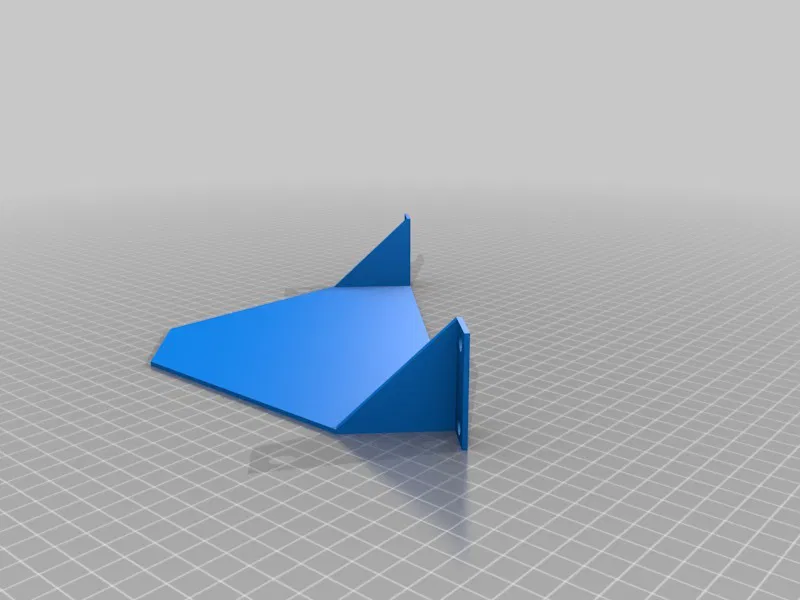

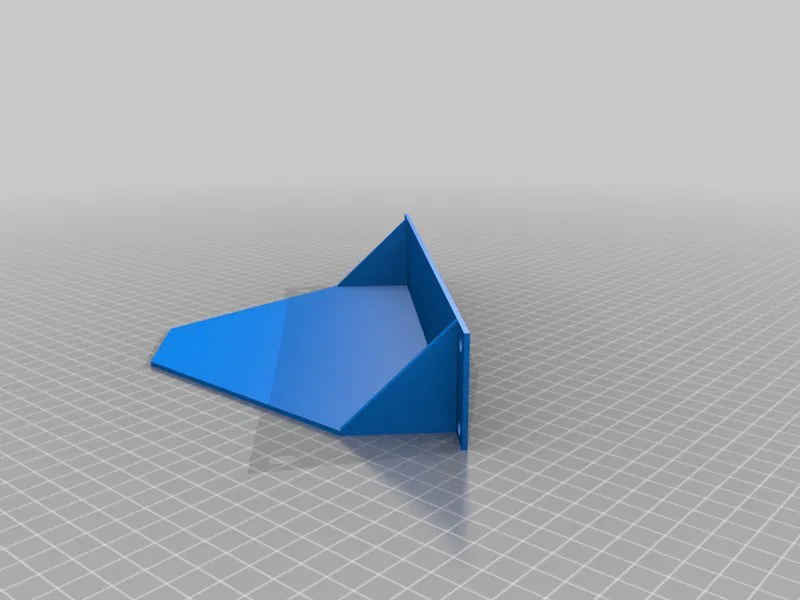

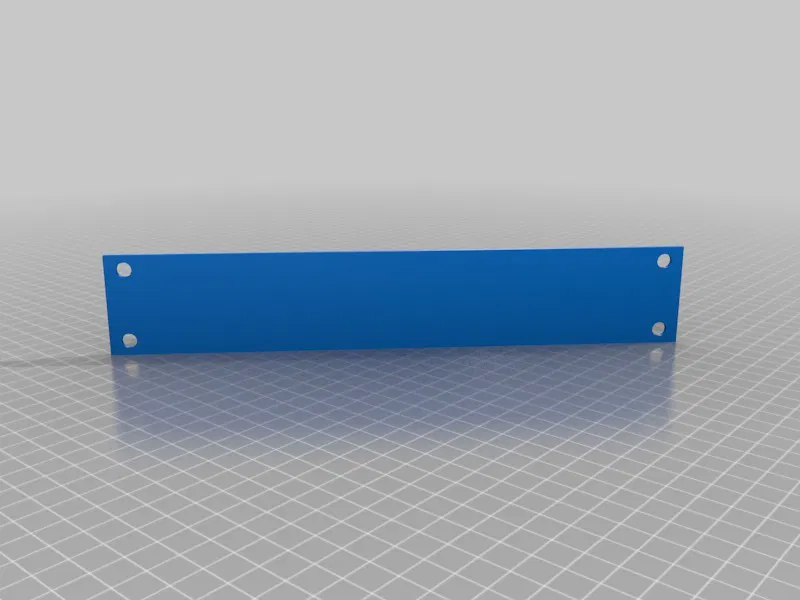

• 10inch_closed_shelf.stl, 10inch_open_shelf.stl và 10inch_empty_position_cover.stl

Cung cấp các giá đỡ được thiết kế như kệ để bạn có thể đặt bất kỳ loại thiết bị nào khác lên chúng hoặc chứa một số vật tư. Có các thiết kế mở và kín. Tấm che riêng chỉ đóng các vị trí mở về mặt hình ảnh. Để phù hợp với khay in của tôi, tôi không thể thiết kế chúng có bề mặt hình chữ nhật.

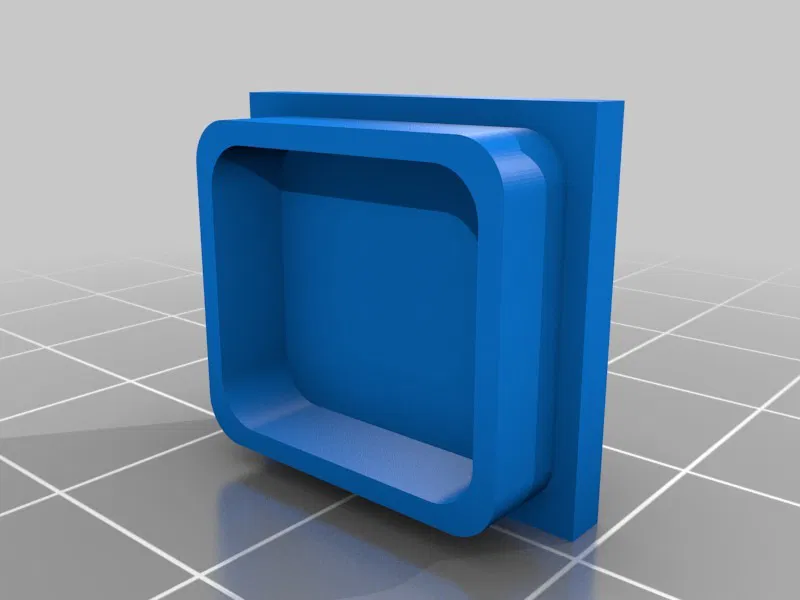

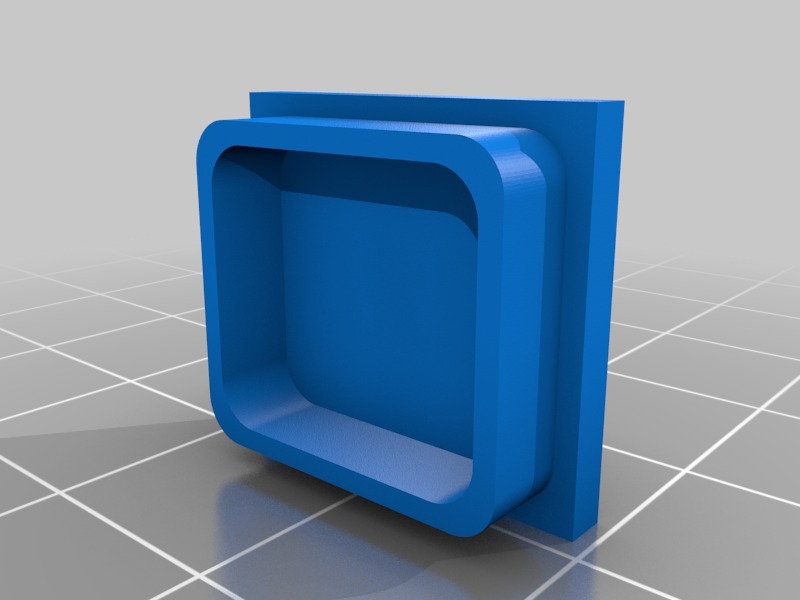

• empty_keystone_cover.stl

Tấm che keystone không dành riêng cho 10" và dùng để đóng các cổng chưa sử dụng trên các bảng keystone module tiêu chuẩn.

Cài đặt in

Máy in:

Anycubic i3 mega

Rafts:

Không

Supports:

Có

Resolution:

0.2

Infill:

15

Filament:

bất kỳ PETG nào hoặc chắc hơn

Ghi chú:

Yêu cầu supports cho các phần cắt và các chốt giữ. Với tốc độ tiêu chuẩn 60mm/s cho i3 mega của tôi, mỗi giá đỡ mất khoảng 6-7 giờ với 4 lớp trên và dưới. Bạn có thể không muốn cắt giảm những phần này để có độ bền cần thiết ở phía sau. Tấm mặt trước độc lập có thể yêu cầu brim hoặc raft.

PLA trong trường hợp của tôi đã quá mềm theo thời gian, do các thiết bị nóng. Sau đó, nó sẽ bị cong xuống ở phía sau, vì vậy tôi bắt đầu sử dụng PETG, loại này chắc chắn hơn một chút.
