Bàn Đạp Chân USB Đơn Giản - Công Tắc Đơn

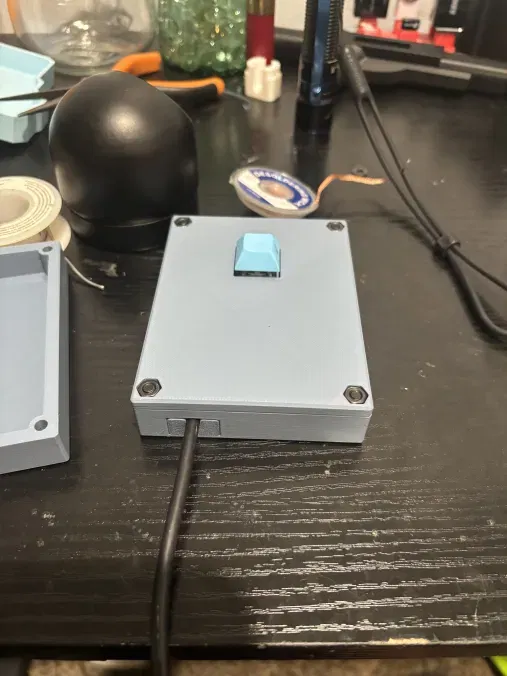

Phiên bản tôi làm sử dụng vi điều khiển Seeed Studio XIAO RP2040 kết nối với một công tắc cherry mx profile. Bất kỳ vi điều khiển nào có chip RP2040 cũng đều hoạt động được. Nó sử dụng firmware KMK cơ bản để giả lập bàn phím, và bạn có thể thay đổi phím bấm thành bất cứ thứ gì bạn muốn trong code (mặc định là phím P).

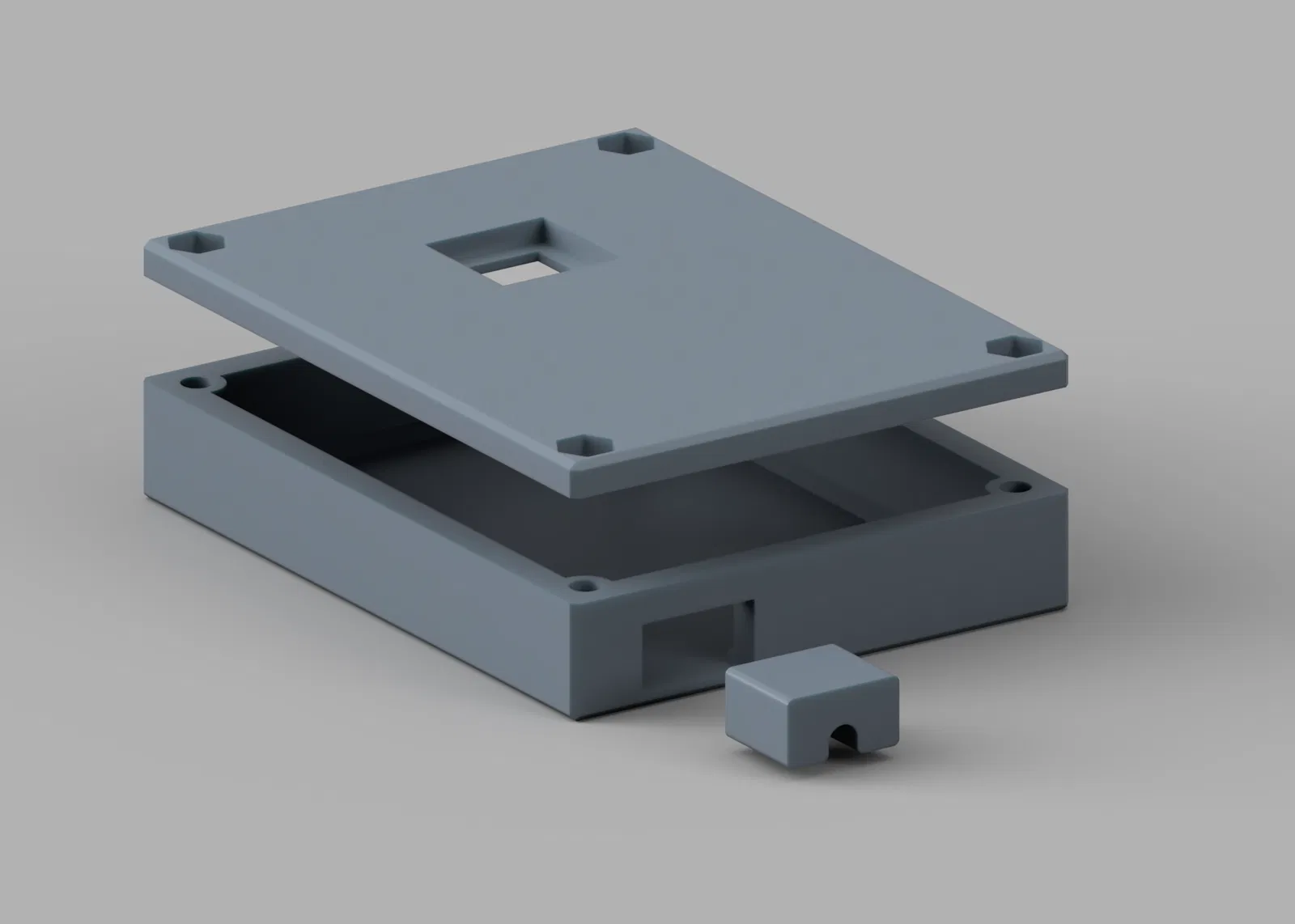

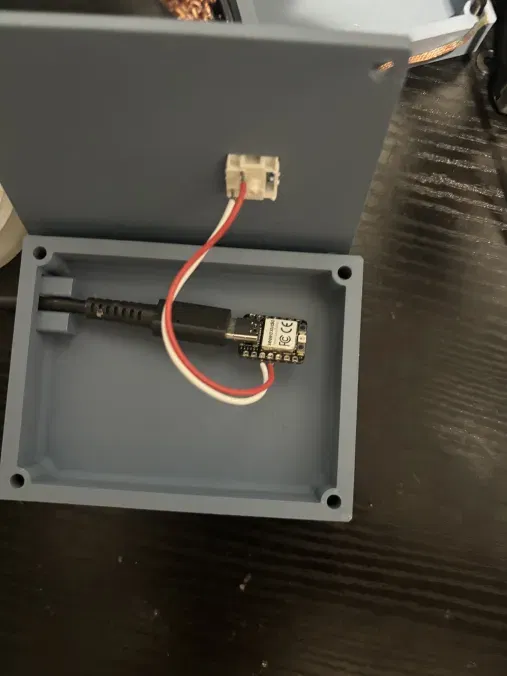

Việc lắp ráp sử dụng 4 bu lông m4 (22mm) và 4 đai ốc m4. Bạn có thể dùng keo nến hoặc bất kỳ loại keo nào khác nếu muốn, nhưng nó sẽ làm bạn khó tháo ra hơn trong tương lai. Đầu cắm cáp khá chắc chắn mà không cần keo, nhưng tôi vẫn dùng một ít keo nến xung quanh để tăng cường độ chắc chắn. Tôi cũng dán một ít băng keo họa sĩ lên bộ điều khiển và cáp để công tắc không tiếp xúc với bất kỳ bộ phận kim loại nào và kích hoạt đầu vào phím. Bất kỳ loại băng keo hoặc vật liệu nào cũng được, tôi chỉ dùng băng keo họa sĩ để nó không để lại cặn.

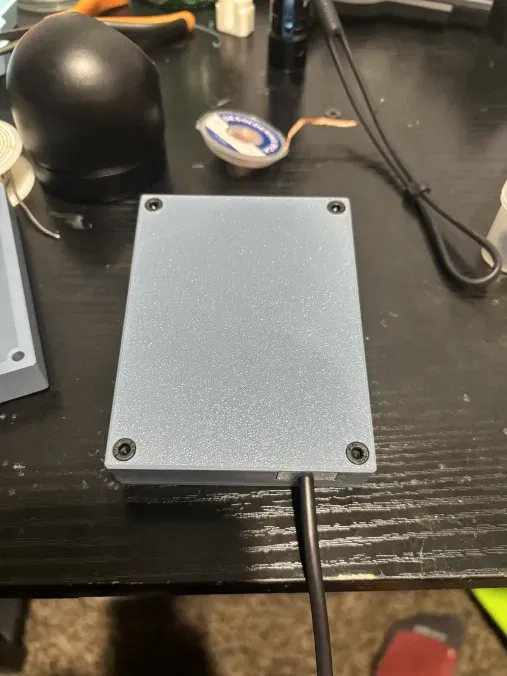

Cuối cùng, nếu muốn, bạn có thể thêm một ít trọng lượng hoặc chân cao su để giúp bàn đạp không bị di chuyển quá nhiều.

Đầu cắm cáp trống để bạn có thể tự làm tùy theo kích thước cáp của mình. Đầu cắm tôi dùng trong ảnh là cáp USB-C sang USB-A đi kèm với bộ điều khiển Switch Pro.

Firmware

tôi đã xem video này để học cách cài đặt KMK:

và mã cho bàn đạp được bao gồm trong các tệp. Lưu ý rằng tệp flash Circuit Python khác nhau cho Pi Pico và Xiao. Bạn có thể tìm thấy tệp uf2 tại đây. Nó gần như giống hệt với mã ví dụ trên trang GitHub, nhưng đã được thay đổi để sử dụng các chân D2 và D3 và xuất ra ký tự “p”.

KMK firmware: https://github.com/KMKfw/kmk_firmware

KMK Documentation: http://kmkfw.io/docs/

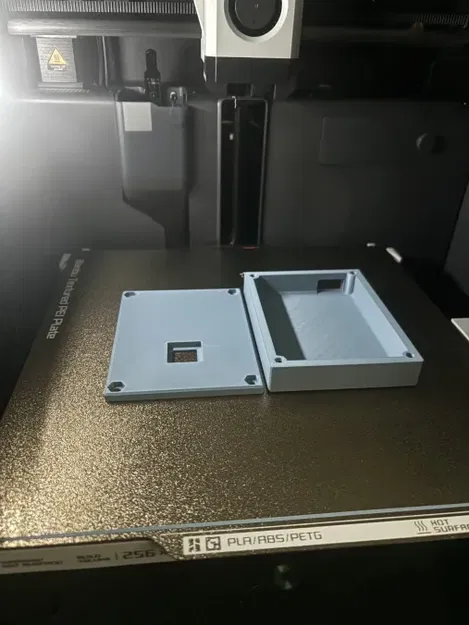

Chúc bạn in ấn vui vẻ và nếu cần thay đổi gì thì cứ cho tôi biết nhé.
